由于工作需要将allegro的PCB转成ad给同事，在使用AD软件导入Allegro的brd格式文件时出现各种的异常报错弹窗问题，现分享两种将Allegro PCB文件导入到AD中的方法。

一、第1种方法

使用高版本的AD软件（AD22，同时操作电脑需安装了Allegro软件）在导入向导中导入allegro brd文件。这种方法比较简单，但是存在版本(需AD22以上版本才能保证一定的转换成功率）问题，因低版本的AD是打不开Allegro17.4的brd文件的，如果我们用AD18以下版本，就无法导入Allegro17.4的brd文件，会有各种的错误提示。

二、第2种方法

在AD导入向导中导入Allegro转化成的二进制文件alg文件。这个就不存在版本问题了，适用低版本和高版本版本，我测了几次都能顺利转换成功。所以本文重点介绍第2种方法。

1、首先，转化为alg文件，在Altium Designer安装目录下的System文件夹下复制两个文件出来，如下：
(1) Allegro2Altium.bat
(2) AllegroExportViews.txt
新建文件夹把两个文件和要转换的文件放在一起，在一个文件夹里，如下图所示。

2、然后在系统环境变量中添加环境变量。找到Path目录，如下图，看看有没有Cadence安装文件下的tools\bin,这样一个环境变量。因为后续转换需要extracta.exe，这个工具，没有环境变量会报错。（重要！！！）

没有的话记得加进去，要不然会报错。

3、接着在cmd命令里找到要转化的文件所在文件夹，

先打开D盘 d:，

然后进入文件夹 cd+文件夹名字，就是之前建好的那个，

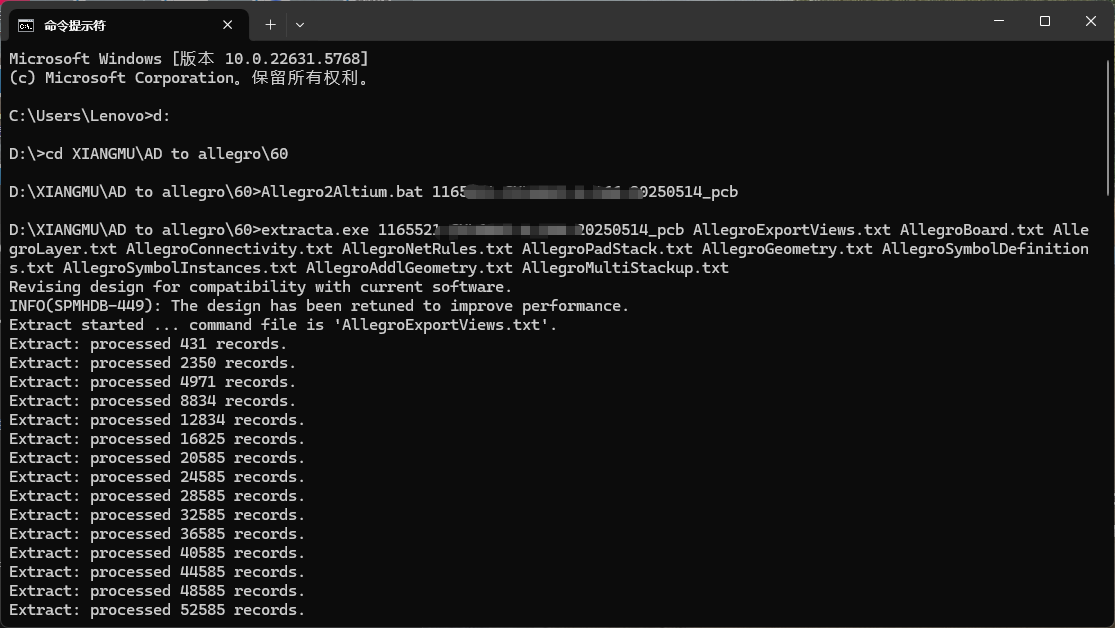

再输入Allegro2Altium.bat+要转换的.brd文件名(注意只有文件名，不加后缀.brd)，回车。

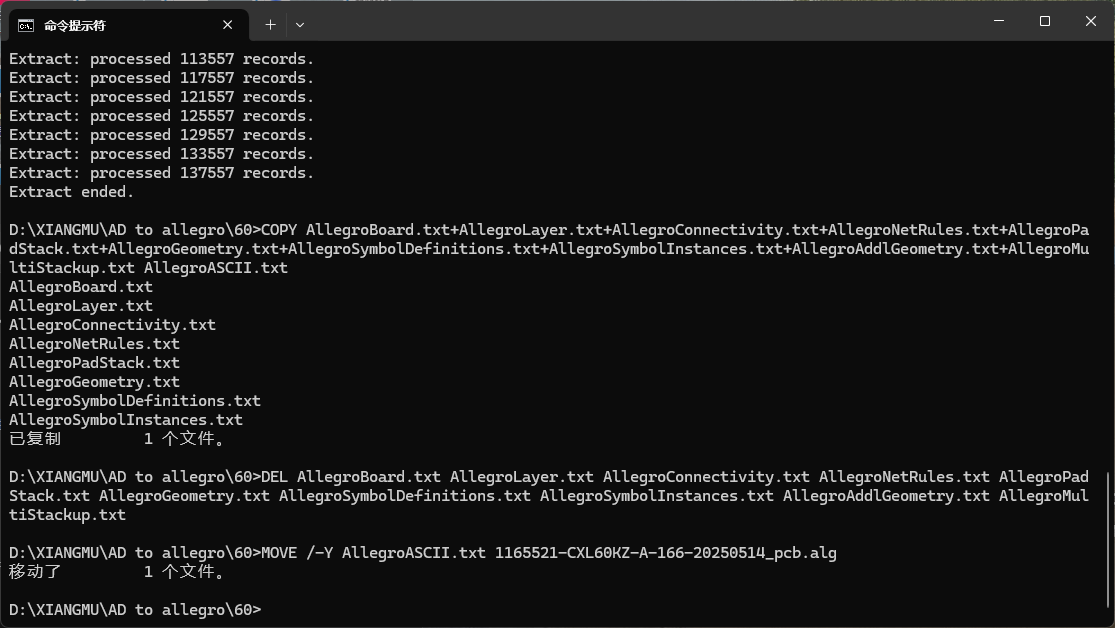

等待一两分钟转换完成

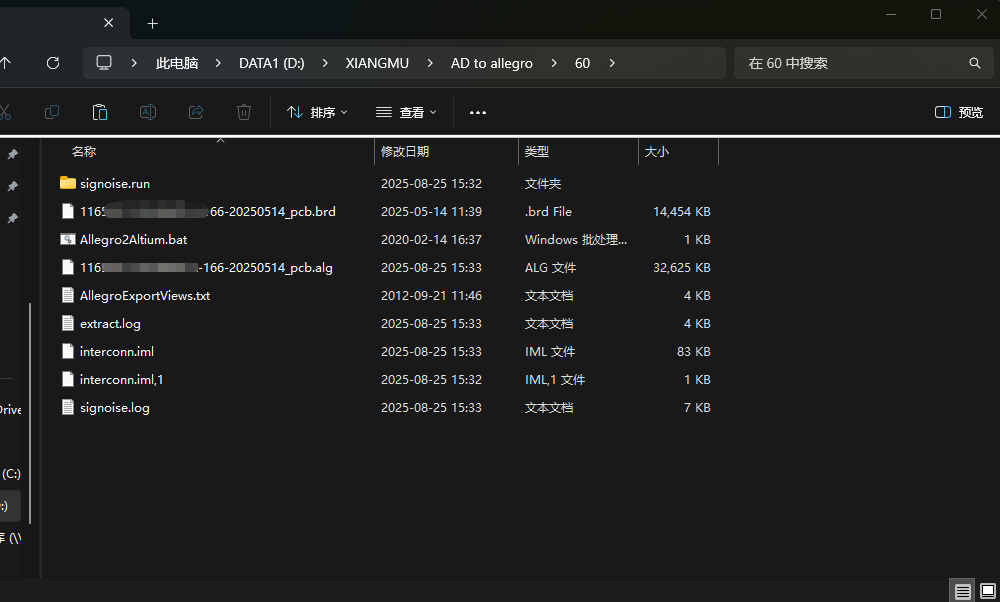

检查一下，在文件夹里出现如下图这样的结果，一个新的后缀alg的文件就表示已经转换完成了。

4、现在启动AD的导入向导，选中相应的alg文件导入即可，如下图是Allegro的PCB文件类型选择。

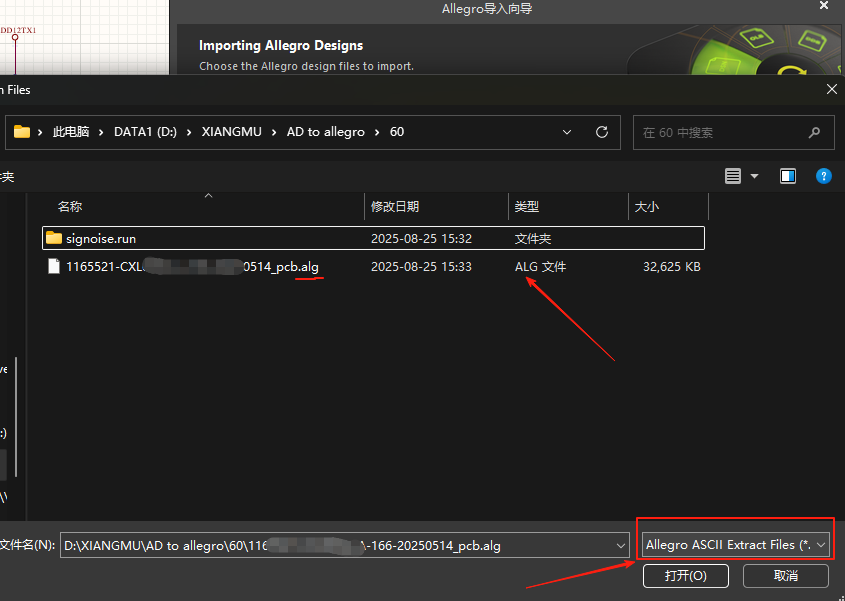

注意在导入时右下角选择Allegro的alg文件

选择打开，next，

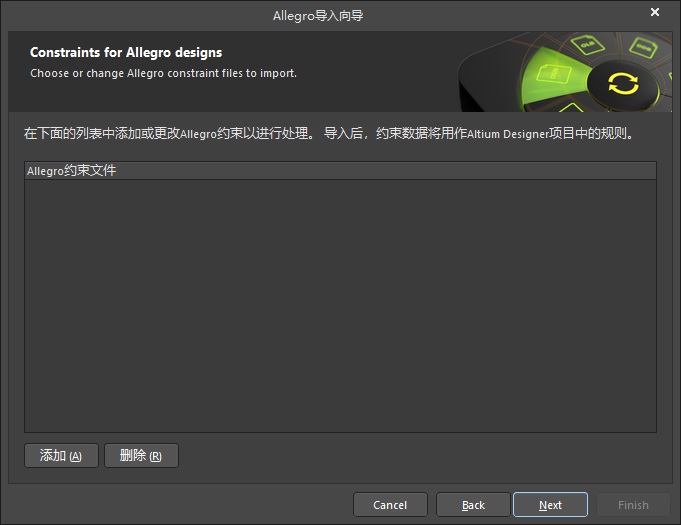

约束文件可以不填。

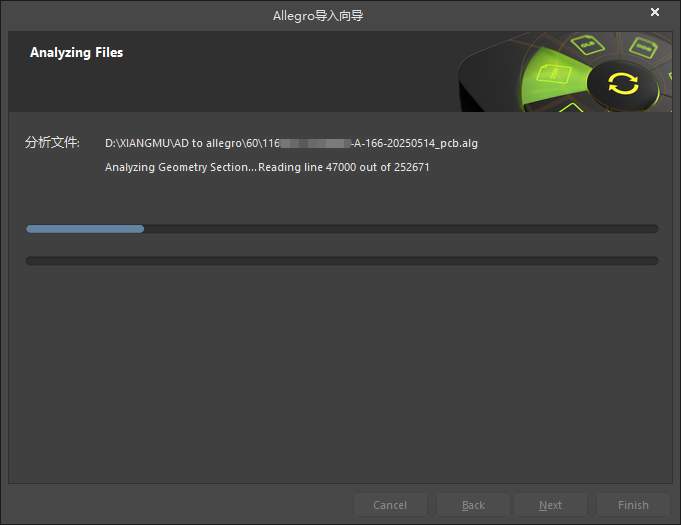

等待分析文件。

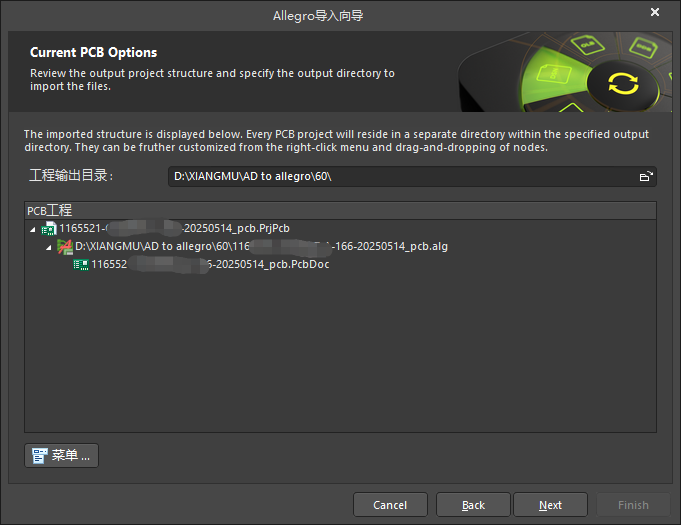

分析完成。常规设置，next

通用选项，next

检查下层映射关系，next

继续next

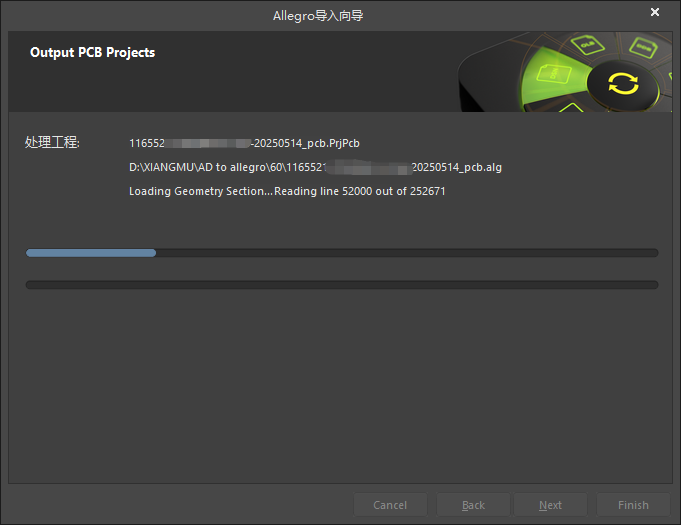

等待进度条...

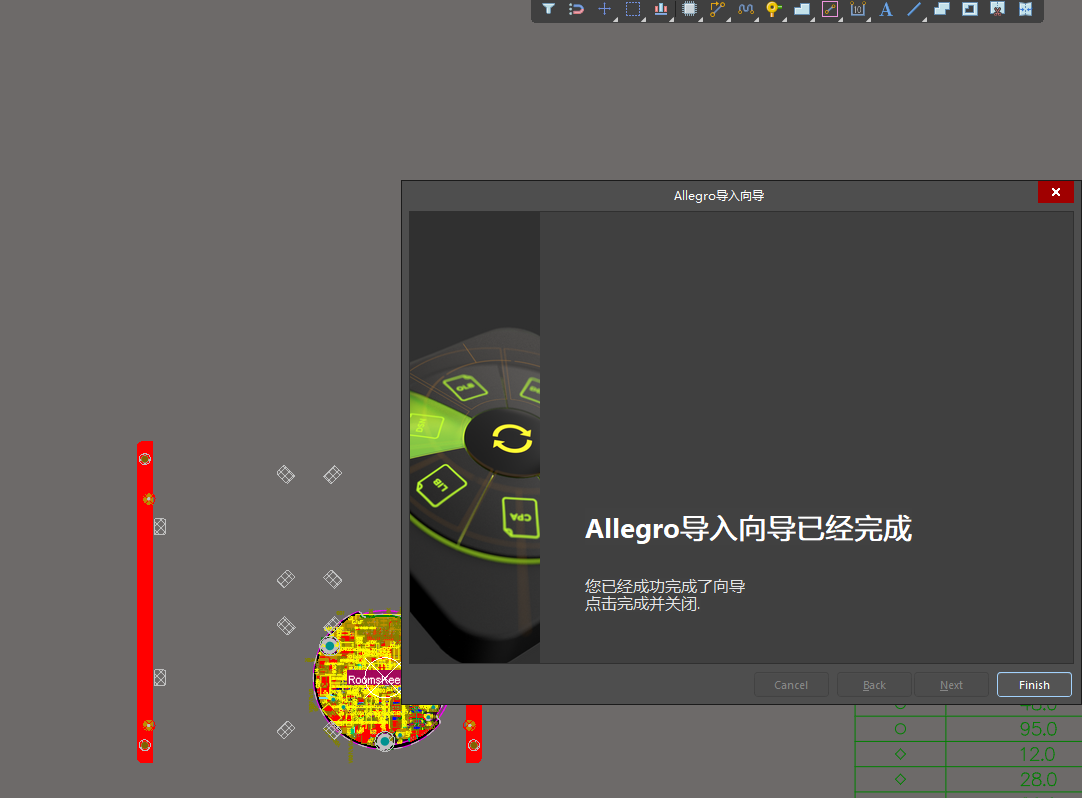

完成导入！!
