泰克示波器上位机软件概览

泰克（Tektronix）示波器的上位机软件主要用于远程控制、数据采集和分析。常见的软件包括 TekVISA、OpenChoice Desktop 和 TekScope，Tektronix Toolbars，支持多种通信接口（如USB、LAN、GPIB）。以下介绍主流软件及其功能。

---

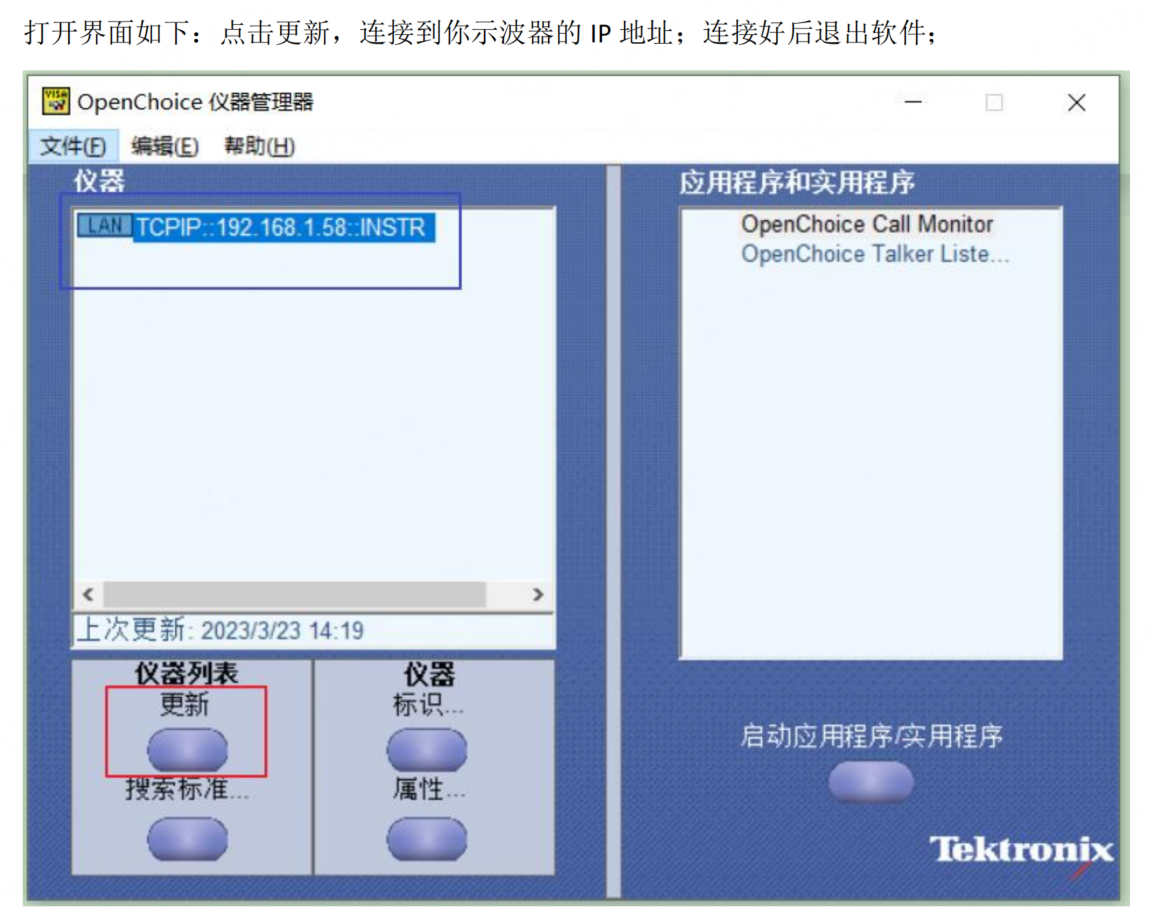

OpenChoice Desktop

• 功能：专为泰克示波器设计，支持快速传输波形数据至PC，兼容多种文件格式（CSV、MATLAB、Excel等）。
• 适用型号：TBS1000/2000、MDO3000、MSO5000等系列。
• 操作流程
  安装完成后，通过USB或LAN连接示波器，软件自动识别设备。用户可导出波形或屏幕截图，进行离线分析。

---

TekVISA

• 功能：提供底层通信支持，兼容IVI标准，适合二次开发。支持SCPI命令控制示波器。
• 开发集成
  通过Python（如PyVISA库）或LabVIEW调用API，实现自动化测试。示例代码：

  python复制插入

  import pyvisa
  rm = pyvisa.ResourceManager()
  scope = rm.open_resource('TCPIP0::192.168.1.1::INSTR')
  print(scope.query('*IDN?'))


  复制插入

---

TekScope

• 功能：高级分析软件，支持多通道波形比对、参数测量及自定义算法。适用于复杂信号分析。
• 特性
  • 支持时域与频域分析。
  • 可导入第三方数据（如LXI设备捕获的波形）。

---

第三方软件支持

• LabVIEW：通过IVI驱动程序集成泰克示波器，适合构建自动化测试系统。
• MATLAB：利用仪器控制工具箱直接读取示波器数据，进行信号处理。
• 第一步：使用网线让示波器和电脑连接起来,示波器和电脑的 IP 地址设置成一样
  的；可以参考以下链接里的视频教程：
  https://www.bilibili.com/video/av933856920/?vd_source=a07641b6f6406a1682b45f4e5e35c629

---

下载与安装

• 软件需从泰克官网下载，需匹配示波器型号。
• 部分旧型号可能需要特定驱动（如Tektronix OpenChoice Legacy）。
• 1. TEKVISA CONNECTIVITY SOFTWARE - V4.1.1 链接：https://www.tek.com.cn/support/software/driver/tekvisa-connectivity-software-v41
• 2. TEKVISA CONNECTIVITY SOFTWARE, V4.0.4

  链接：https://www.tek.com.cn/support/software/driver/tekvisa-connectivity-software-v404

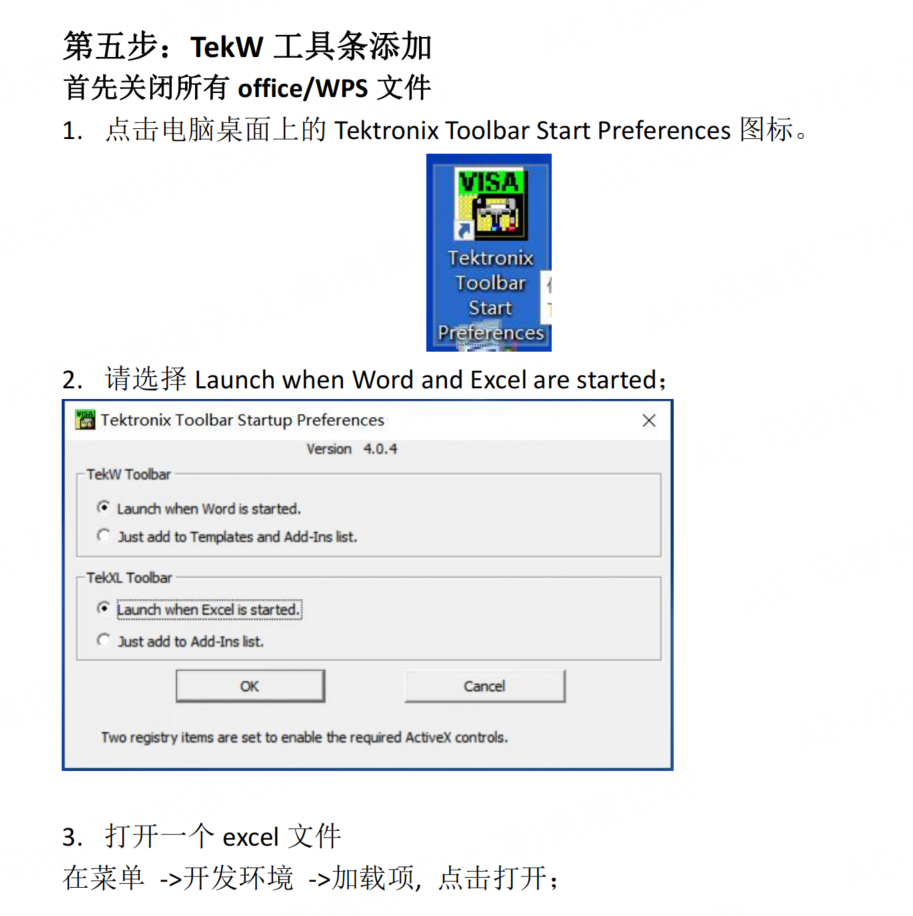

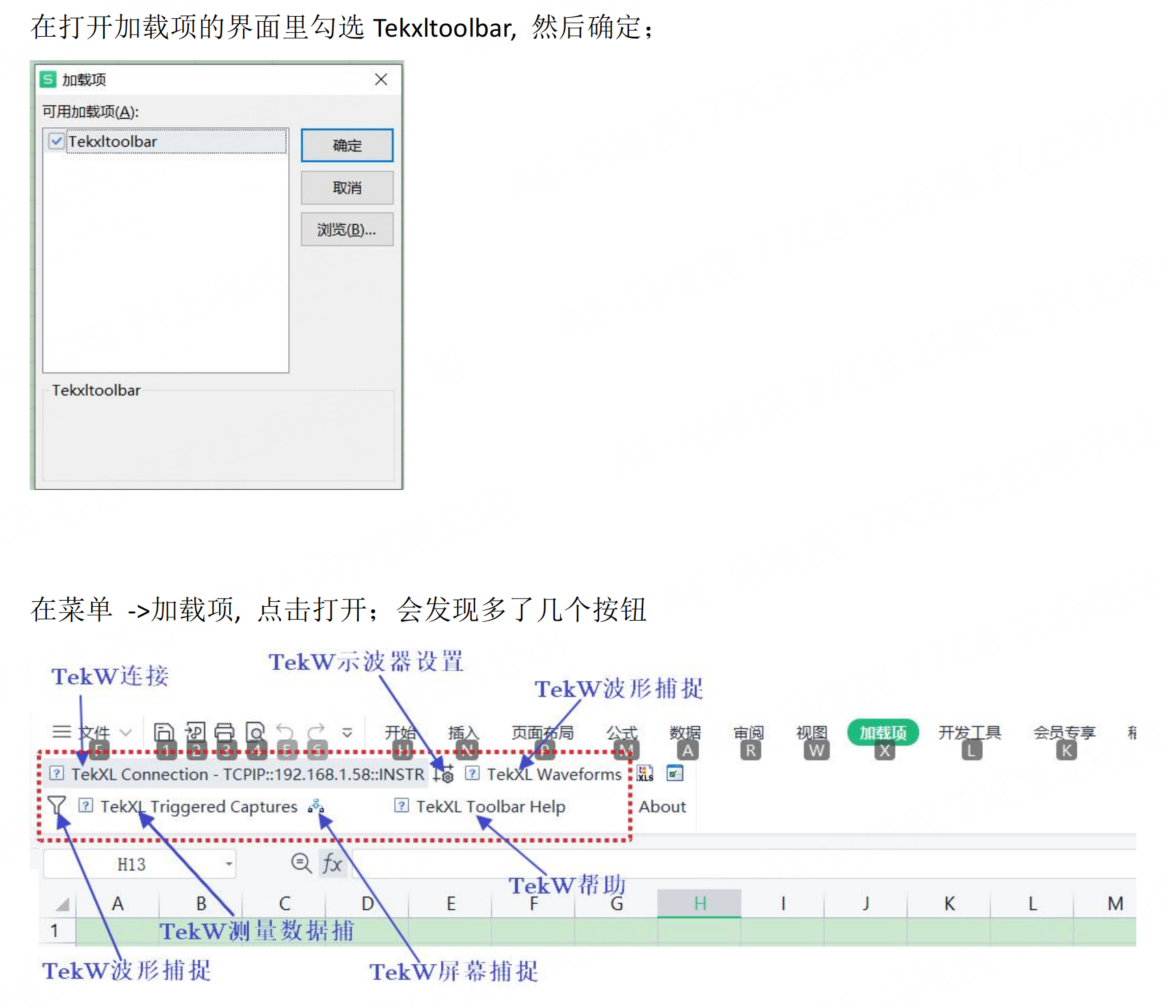

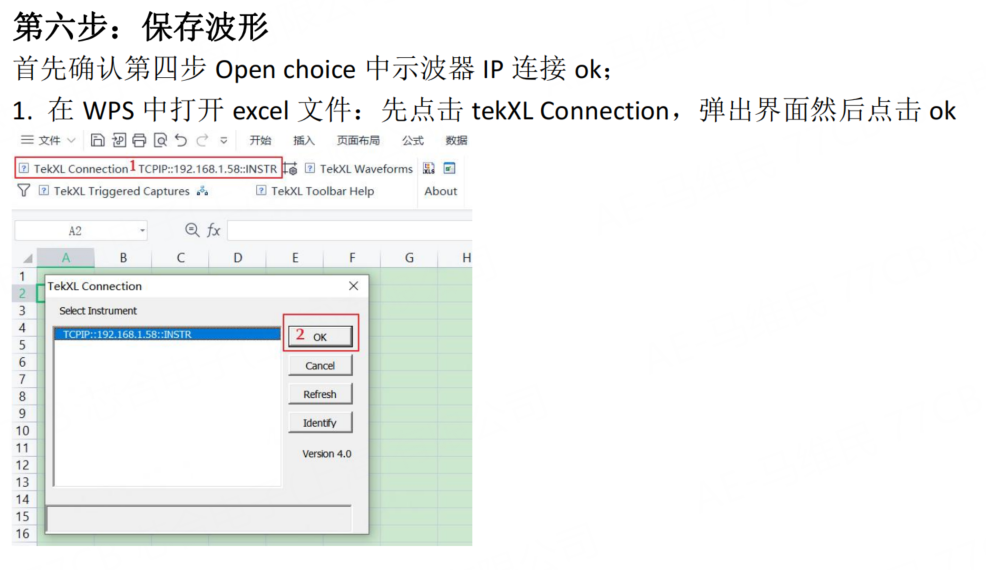

  3. Tektronix Toolbars

  链接：https://www.tek.com.cn/support/software/utility/tektronix-toolbars-microsoft-office-32-bit-v404

---
