Solidworks 工程图：辅助视图（斜视图）
·

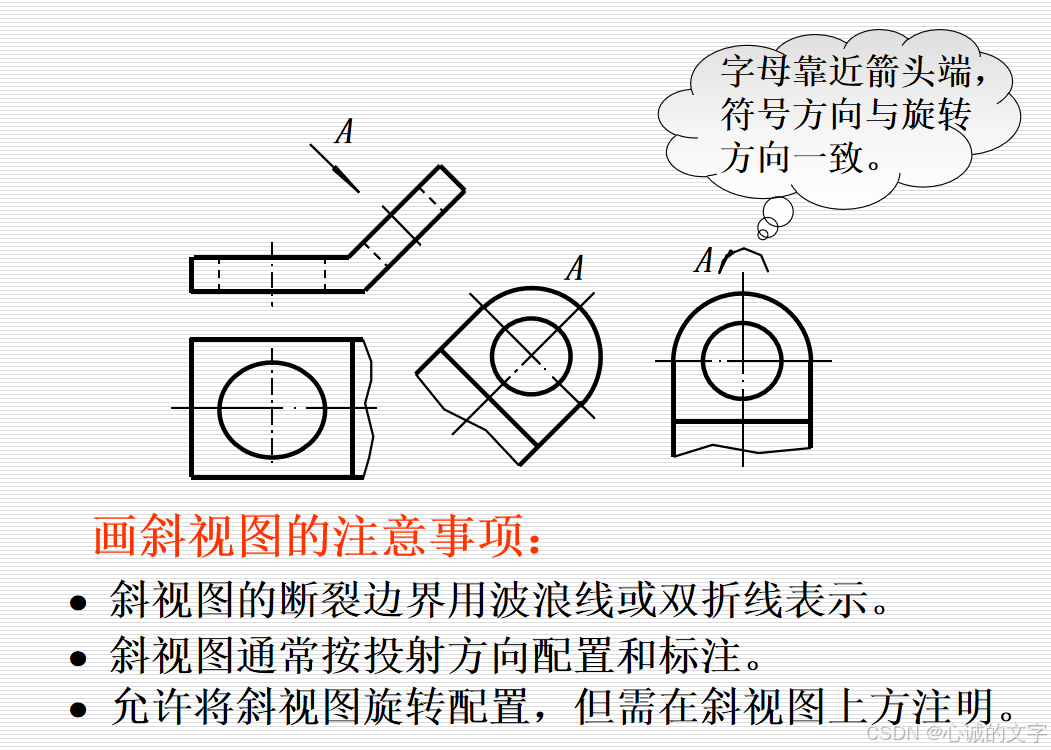

斜视图是物体向不平行于基本投影面的平面投射所得的视图。
通过在现有视图中的线性实体（边线，草图实体等）展开新视图来添加视图。

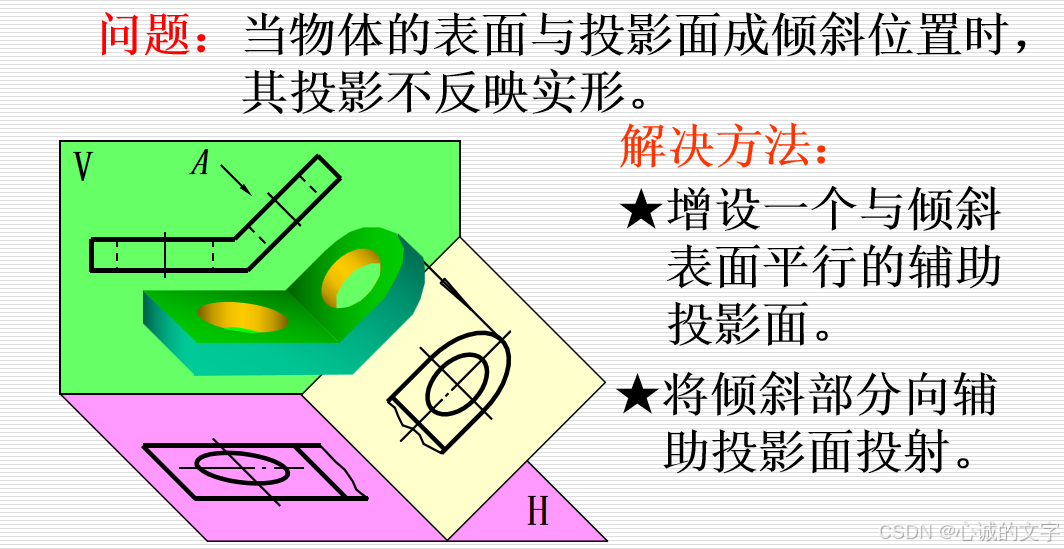

投影视图某位置的长度有时与实际长度不一样，比如斜着投影时。

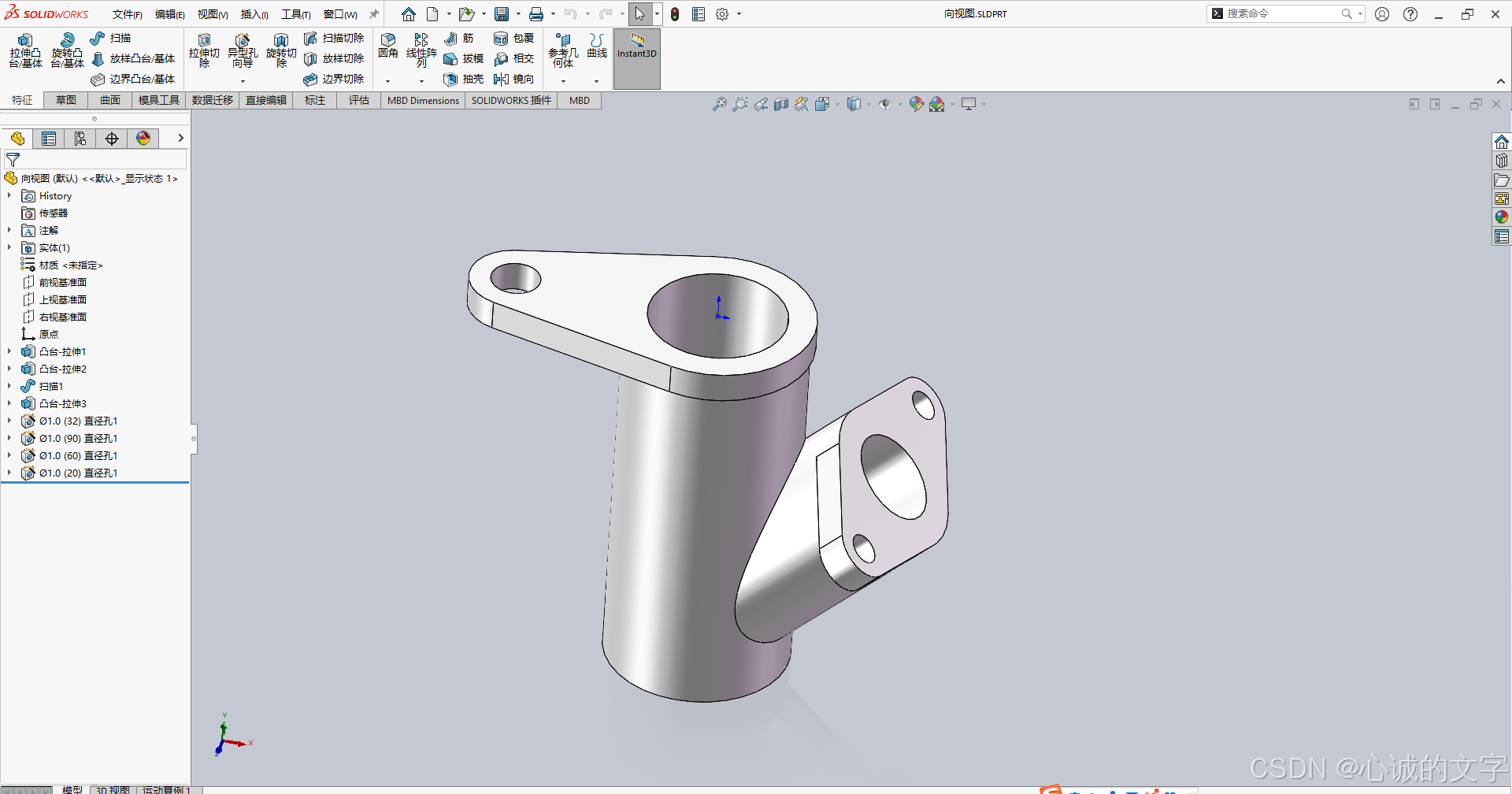

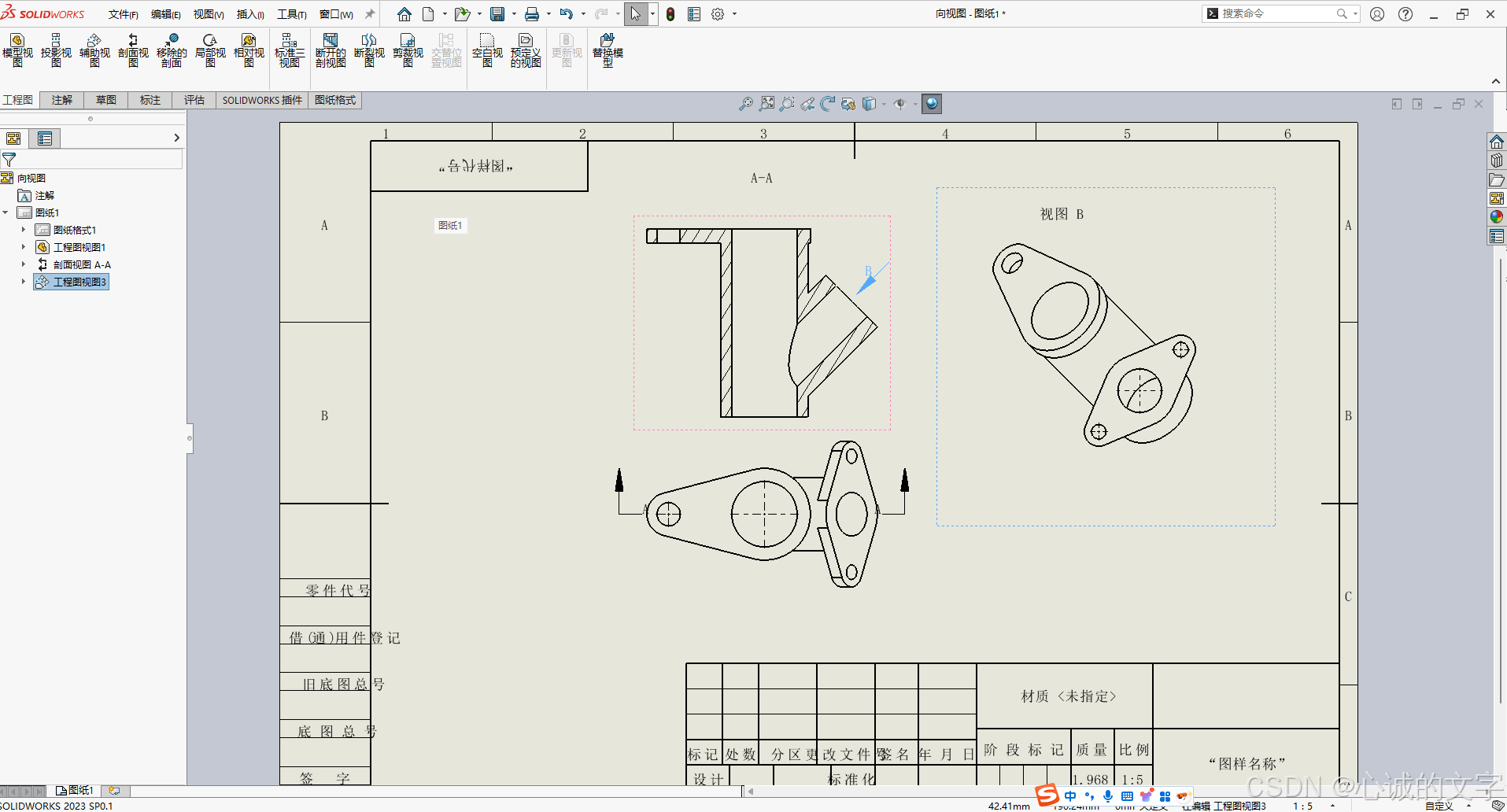

想要得到一个正视这个面的视图

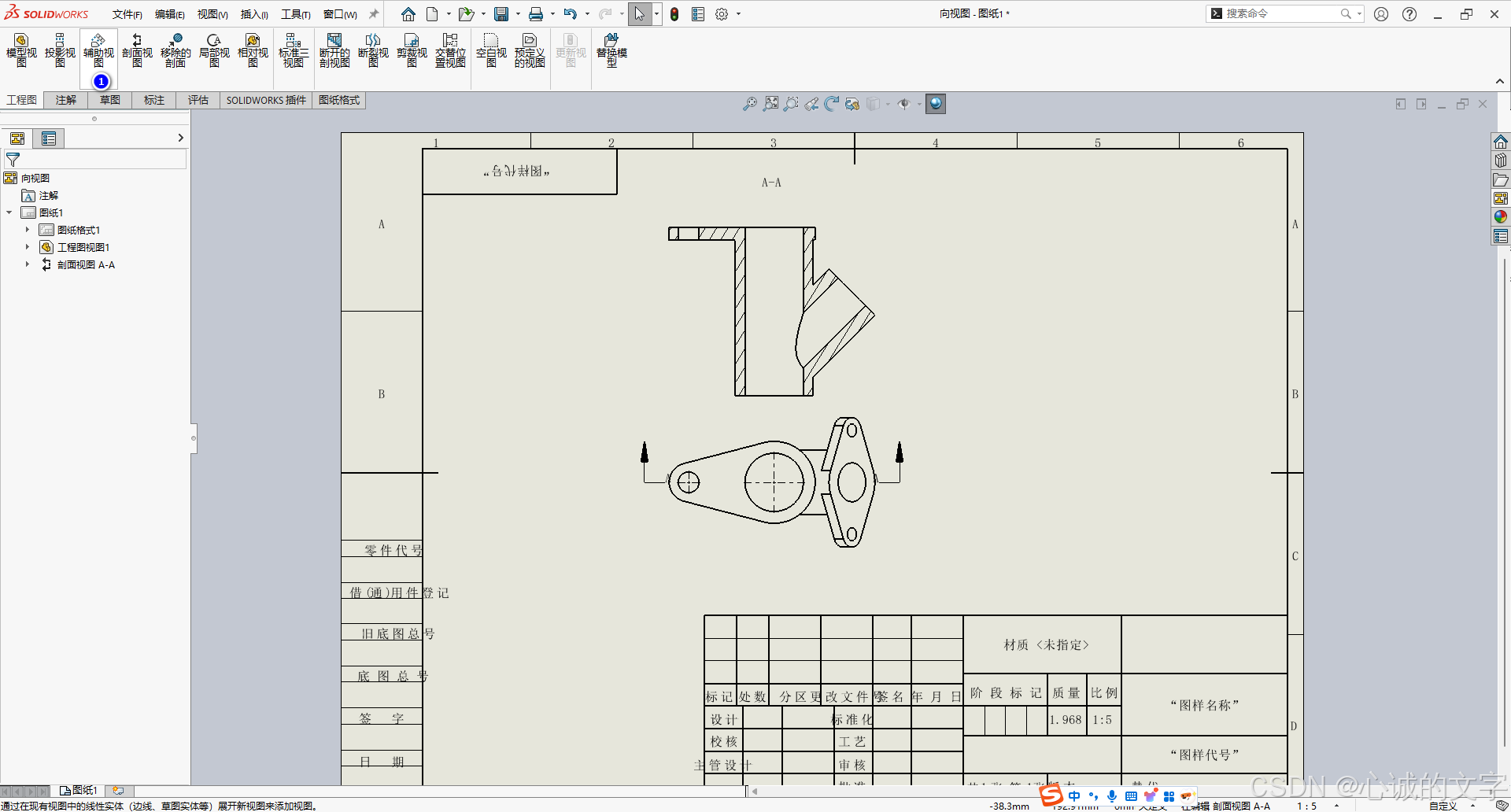

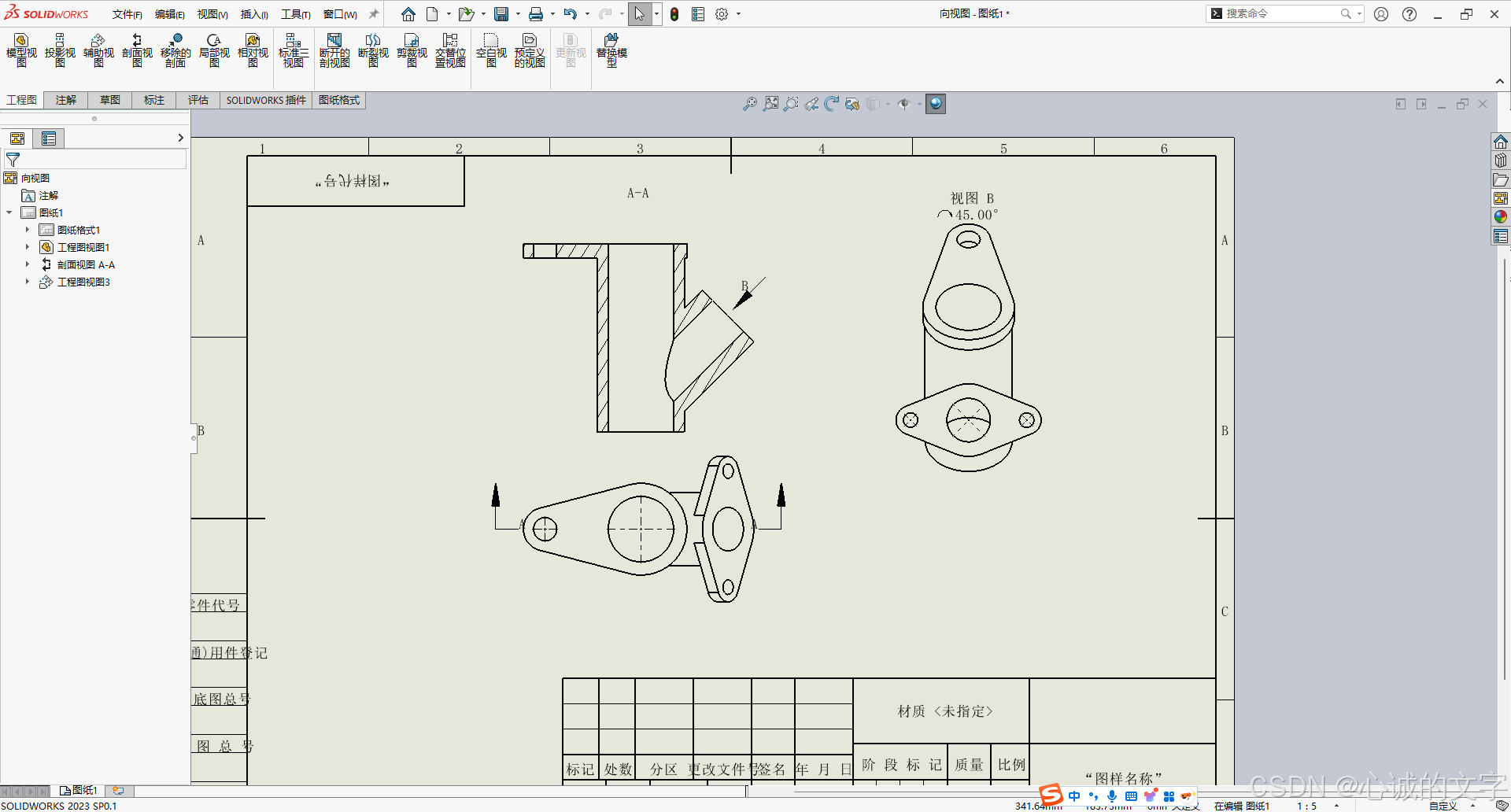

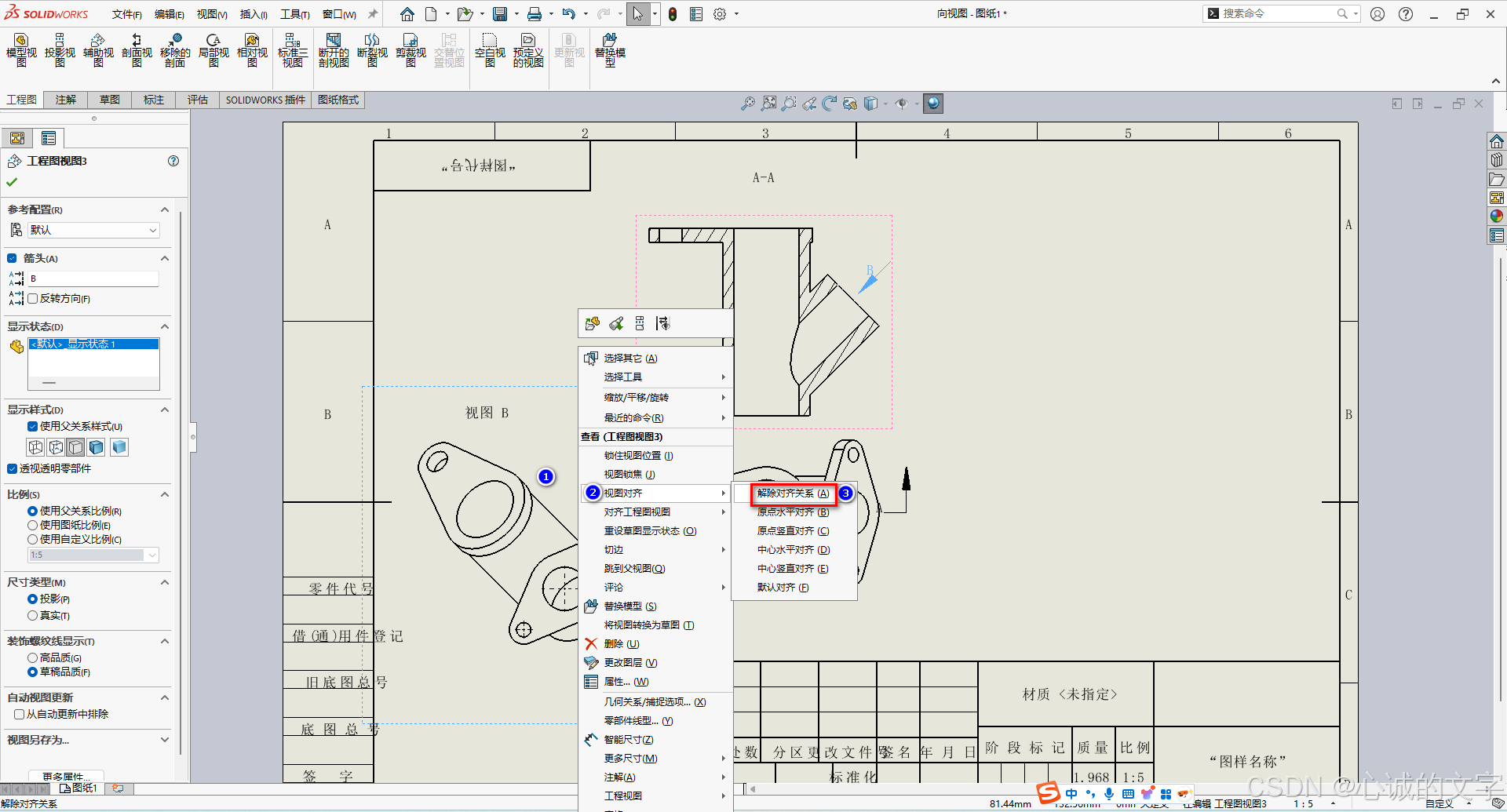

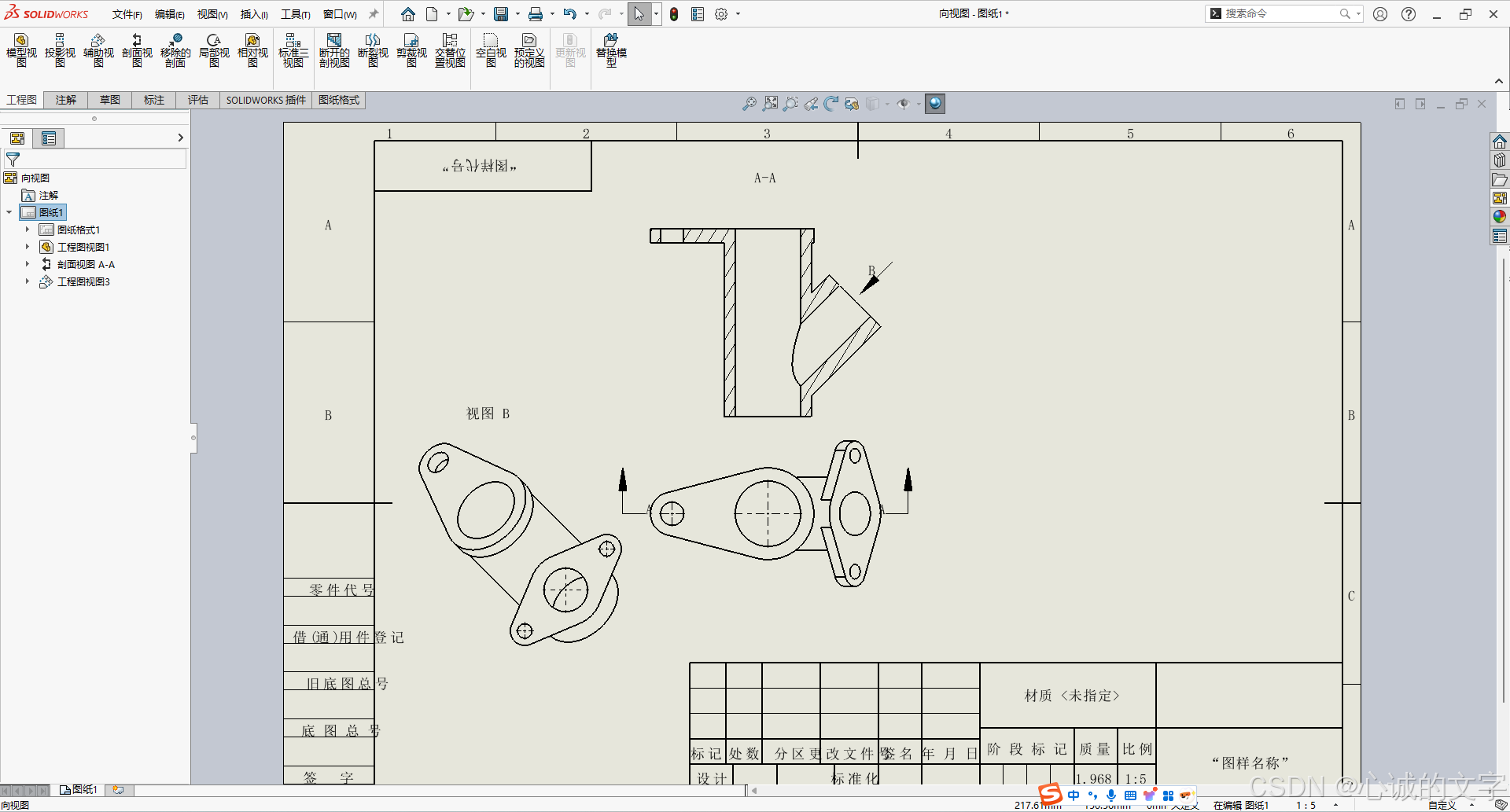

辅助视图——点击这条边线，会根据这个面进行投影。但是只能沿着这个方向进行移动。——解决：右击——视图对齐——解除对齐关系

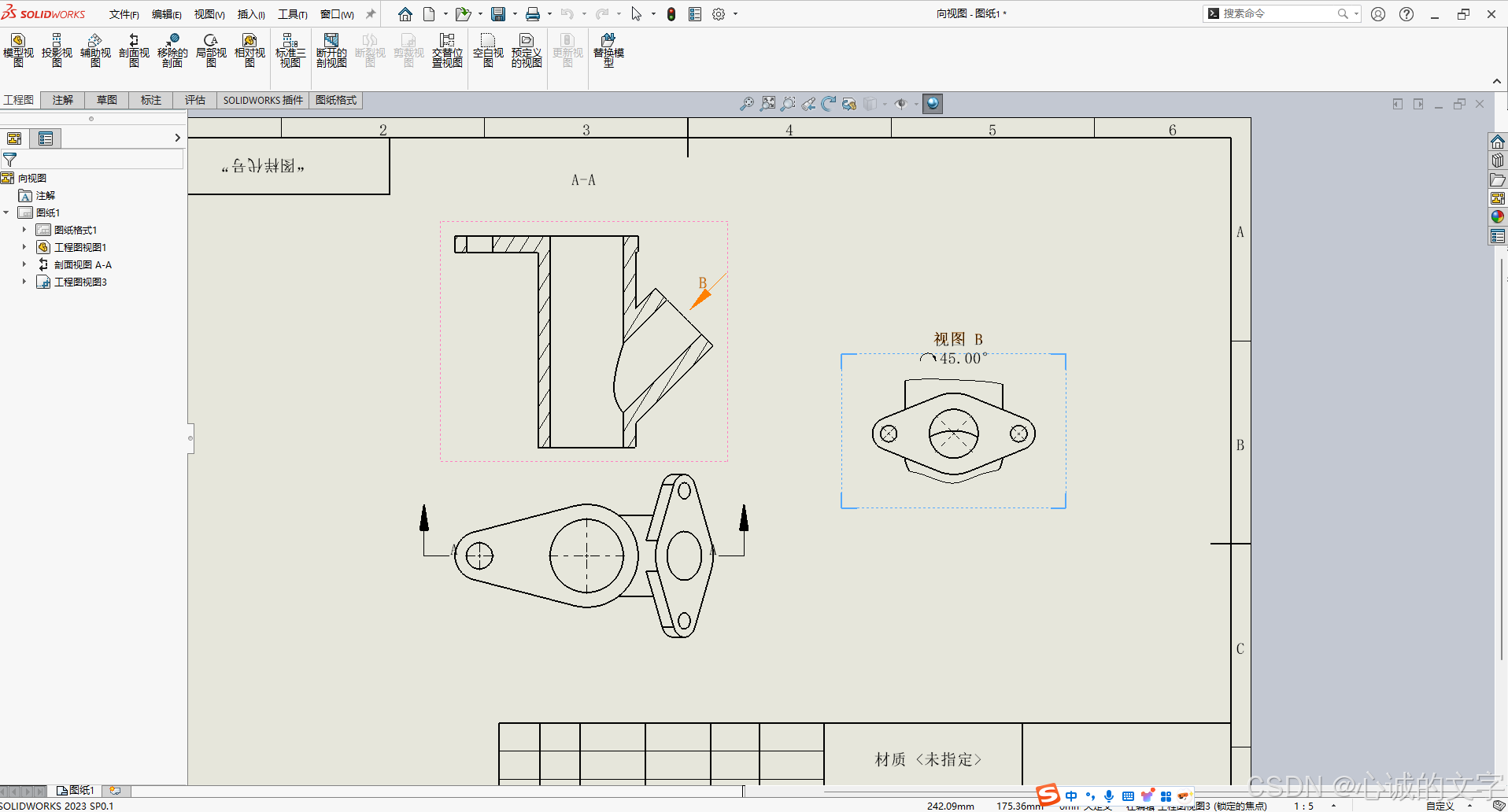

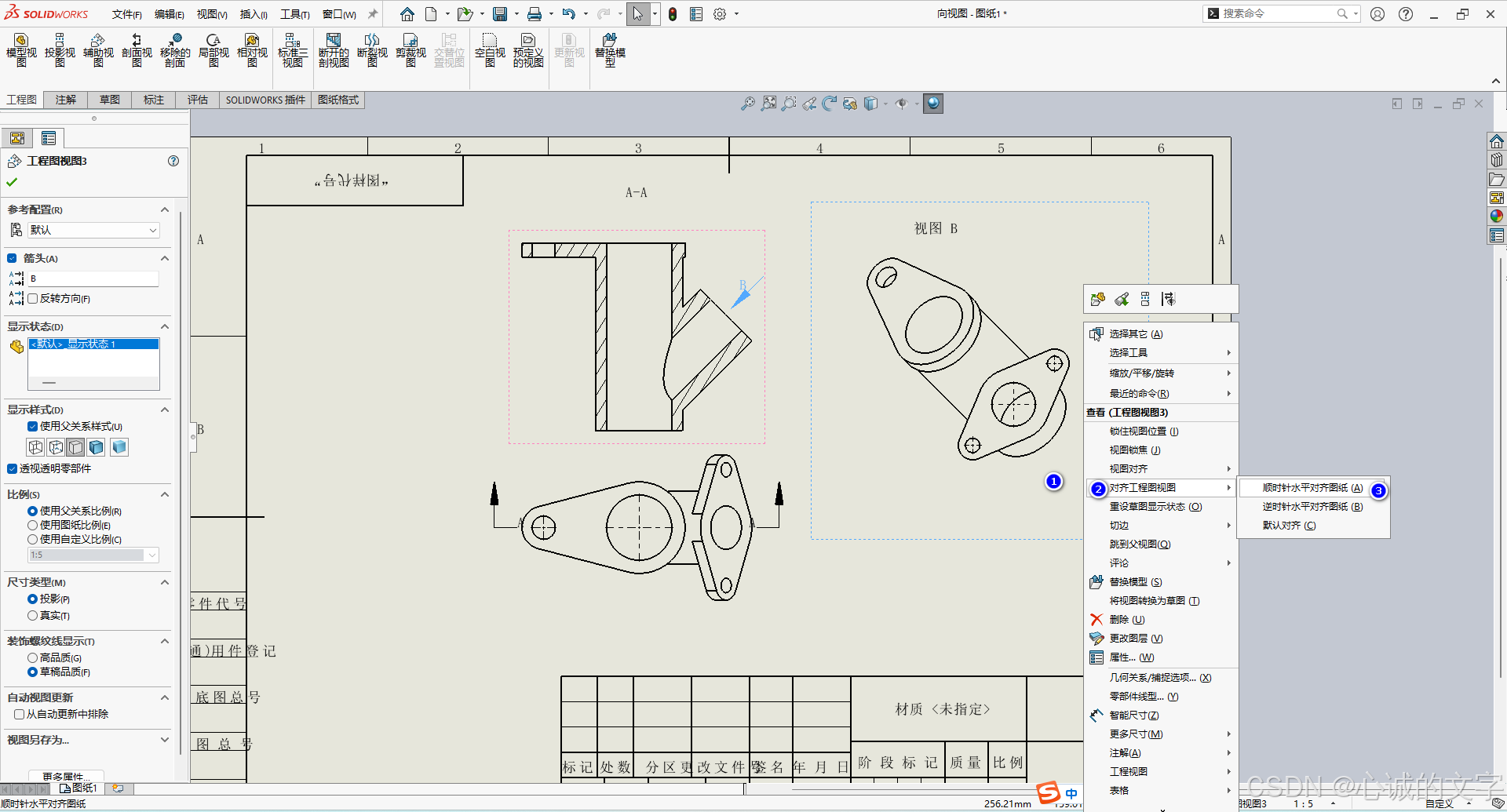

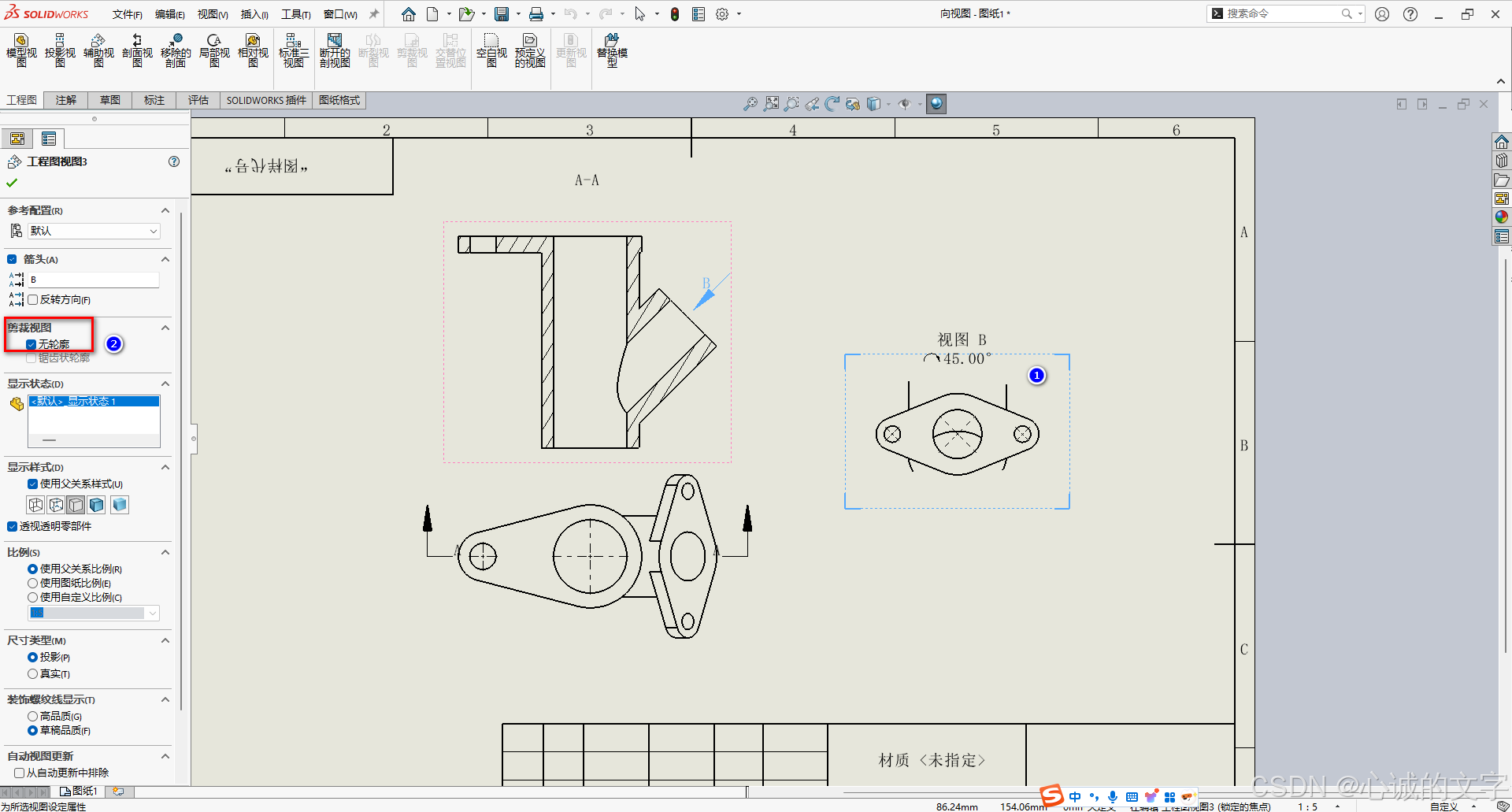

图是斜着的，右击——对齐工程图视图——顺时针水平对齐图纸

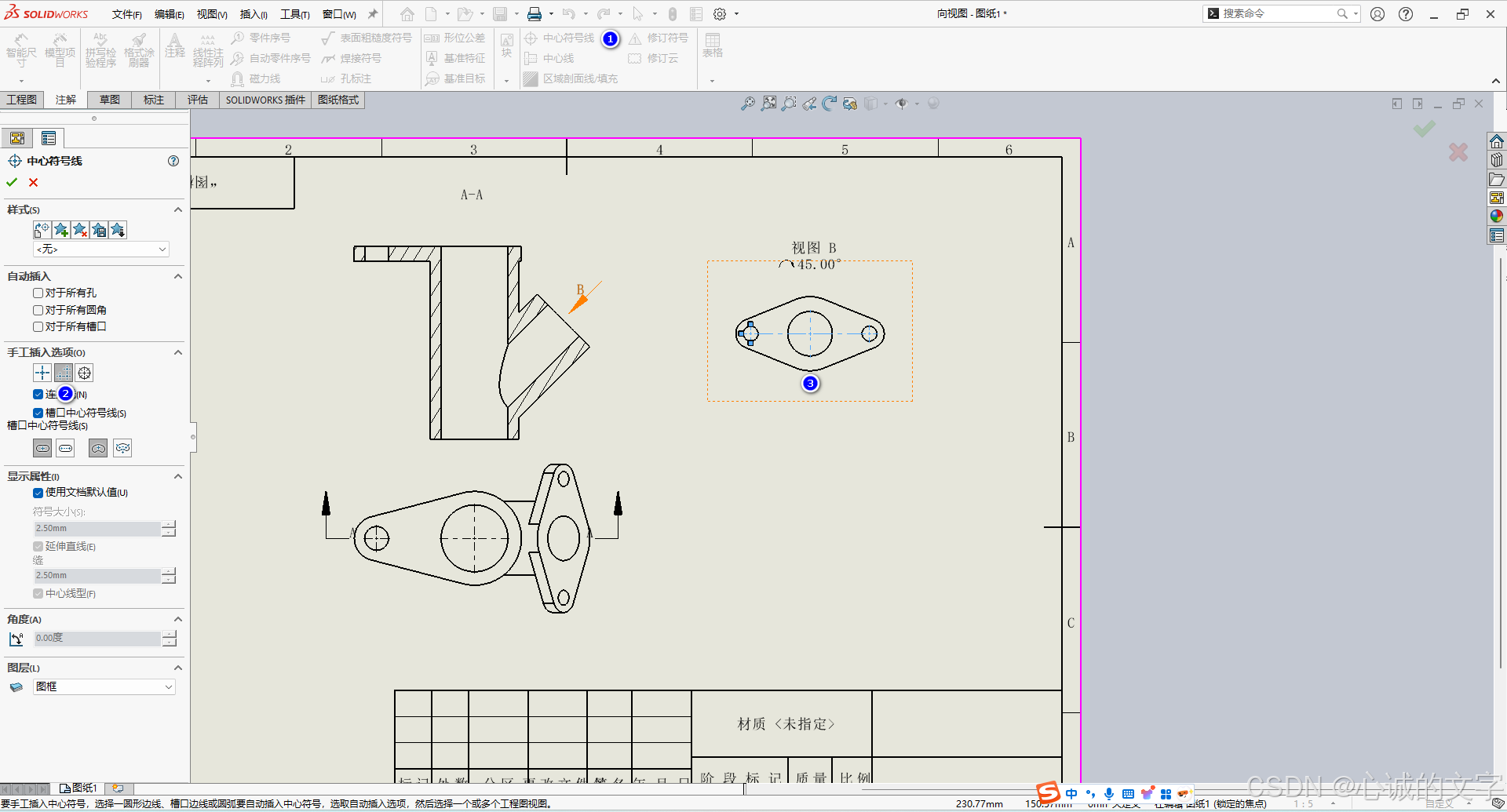

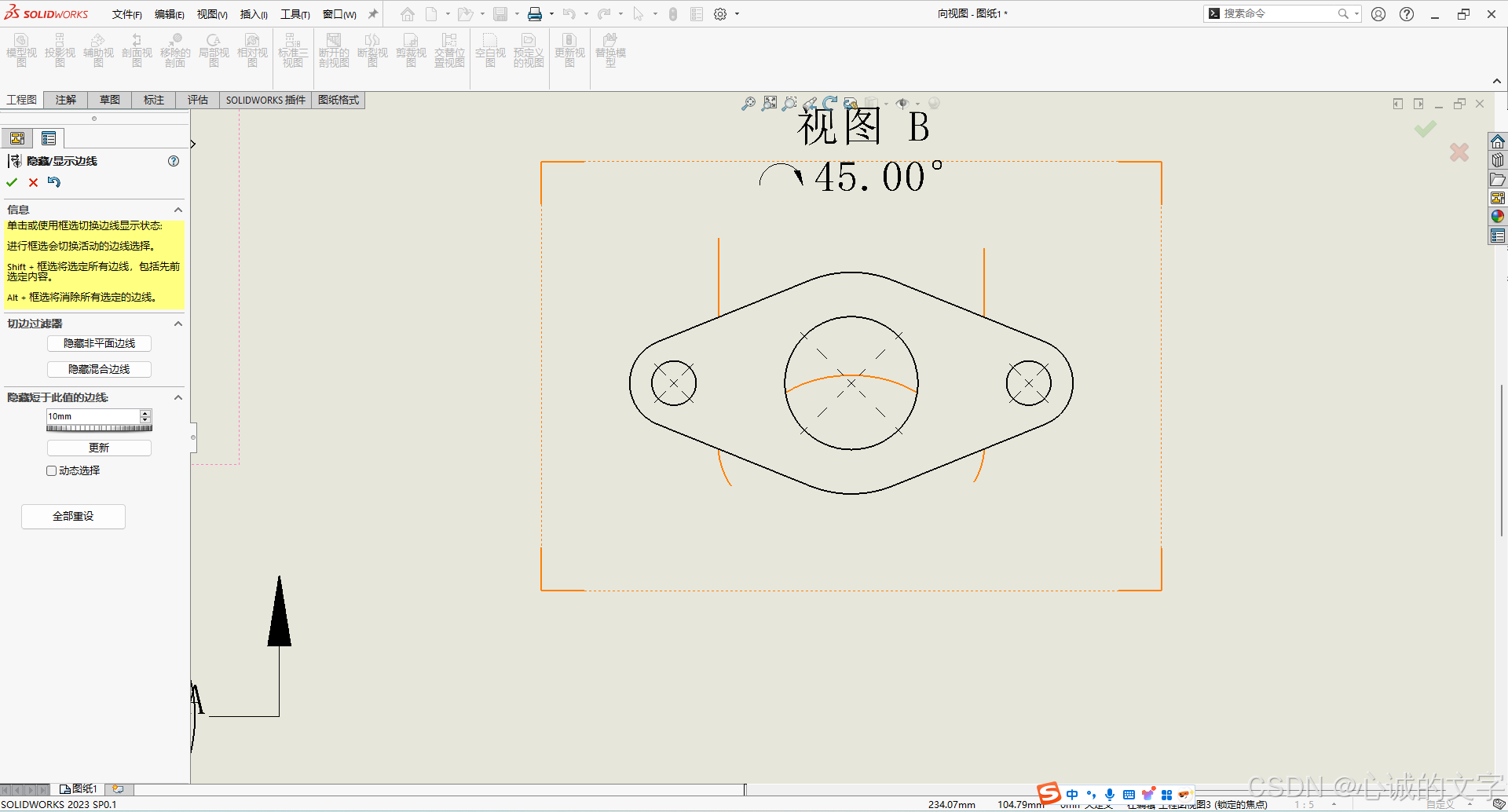

裁剪视图
工程图只显示一个地方——只显示圆圈定的一个范围的轮廓

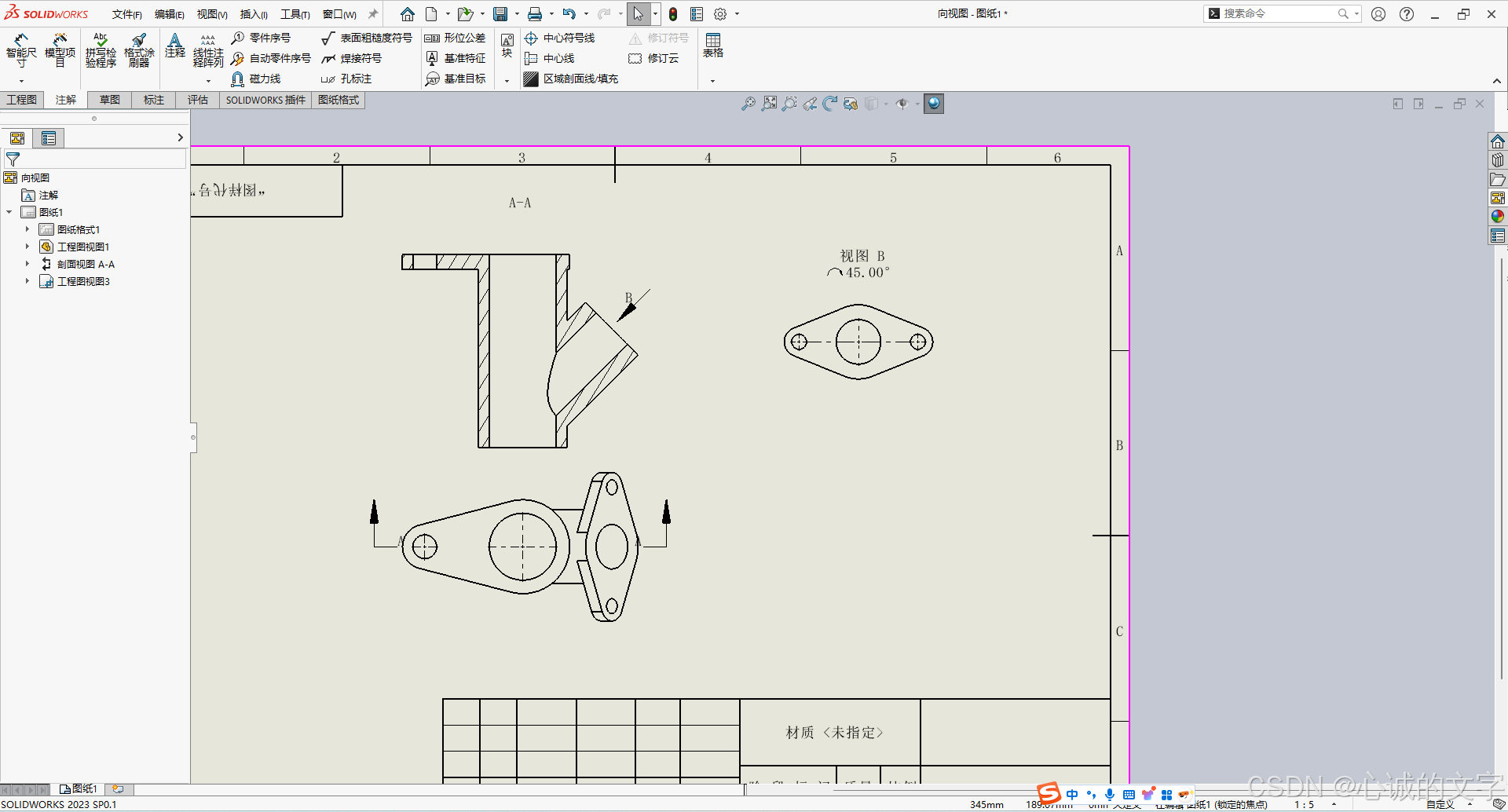

裁剪视图——无轮廓（裁剪线隐藏）

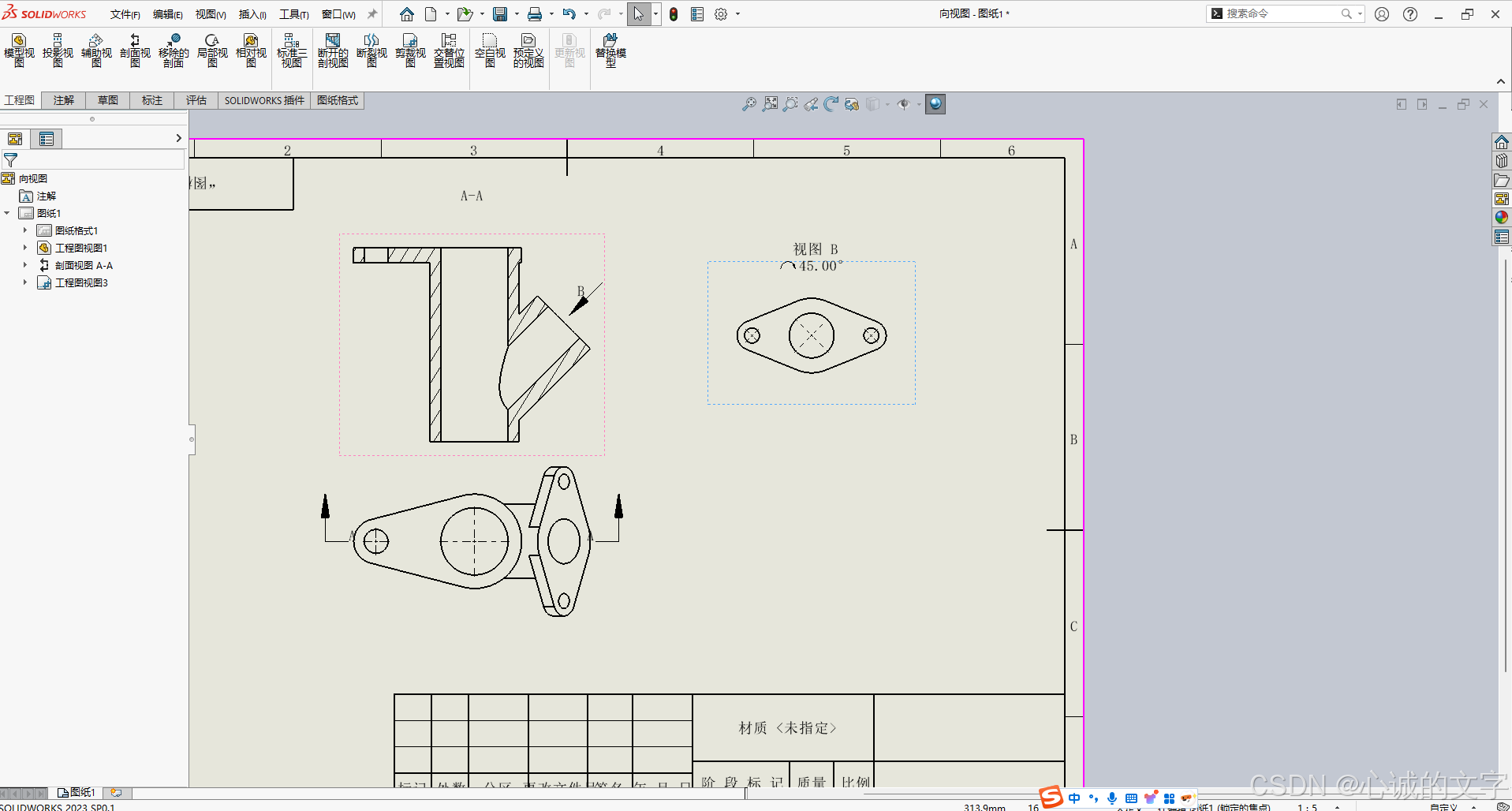

隐藏/显示边线-不需要的隐藏
