一、前言

按键电路在我们的电路设计中非常常见，其中有一种比较特殊，就是一键开关机电路，顾名思义，就是只用一个按键实现开机关机以及其他功能，其实大家都接触过，我们手机中的开机键就是一个很好的例子，一键开关机有纯硬件机制，也有软件配合机制。

二、一键开关机纯硬件

这种方案完全由分立元件（如三极管、MOS管、电容电阻）搭建，利用电容的充放电和元件的开关特性实现状态的"锁定"与"翻转"。

电路上电后处于初始状态（如关机）。首次按下按键，电容的放电或充电会触发第一组三极管/MOS管导通，从而打开功率MOS管，系统得电。由于正反馈或自锁电路，这个状态会被锁定，即使松开按键也能维持开机。再次按下按键，另一个电容会将触发信号送给另一组开关管，打破平衡，电路状态翻转，关闭系统电源。

通过按键S1和电容C1可控制电路电源的开和关。但是本例电路久按开关S1不会发生“追尾”现象，（在开机或者关机完成后必须松开，否则会“追尾”）这是它的优点。

1.上电初始状态：

电路上电后，输入电源Vin经电阻R1，R3对电容C1快速充电至电源电压。MOS管Q1，Q2截止，Vout无输出。

2.开机状态：

当电路需要开机时，按下开关S1，电容C1上的电压加至NMOS管的G极，使Q2迅速饱和导通，Q1栅极电位被拉低至接近0V，Q1也迅速导通并饱和，Vout有电压输出。

此时，Vout经电阻R2，加至NMOS管Q2的栅极，维持Q2的导通，形成自锁回路。此时若S1没有松开，则Vout还会对电容C1充电，不会影响电路的开机状态。

若S1松开，则电容C1通过电阻R3，Q2的DS进行放电至接近0V，为电路关机做准备。

3.关机状态：

电路需要关机时，再次按下开关S1，NMOS管Q2的栅极电位由于电容C1的作用，被拉低至低电平，Q2截止。

Q2截止后，PMOS管的栅极电位上升到高电平，Q1截止，Vout无输出。此时，应松开开关S1，电容C1又经电阻R1，R3开始慢慢充电至接近输入电源电压。恢复至上电初始状态。

 三、一键开关机软件制

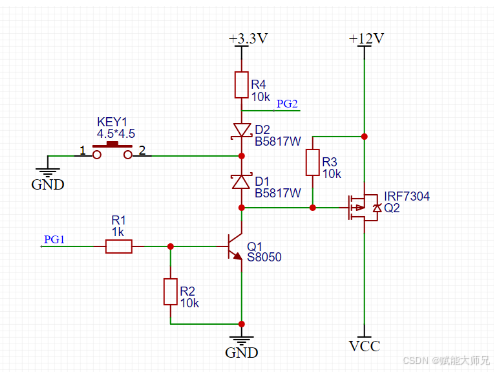

原理其实很简单，就是通过控制PMOS Q2的通断来实现的，当按键KEY1按下的时候，PMOS Q2导通，之后控制Q1导通，就可以实现PMOS一直导通，实现开机，开机之后，可以检测PG2的电平来判断按键的短按，双击，长按等操作。

四、软件制开机过程

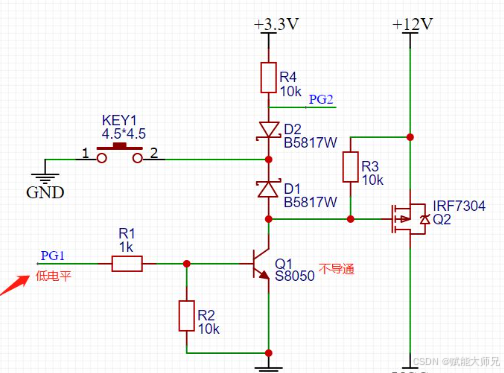

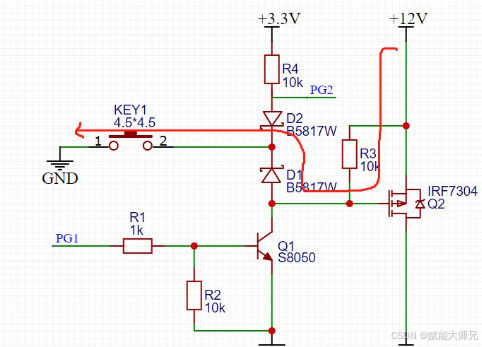

按键没按下之前，PMOS GS两端电压一样，不导通，当按键按下之后，看上图红色回路，G极通过二极管D1接地，PMOS导通，12V电压通过PMOS到VCC，给后级供电，这时候有老铁就要问了，难道我要一直按着嘛，按键松开的话MOS不就关断了。

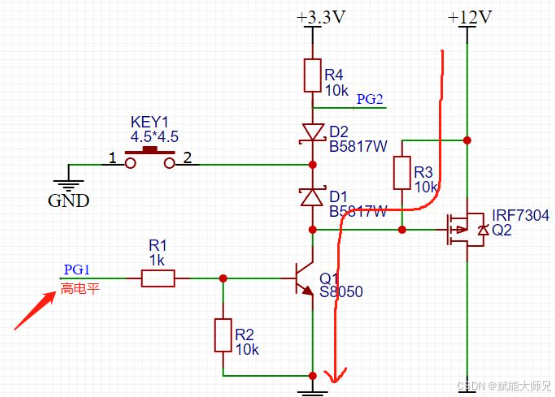

大家有没有注意到一个细节，我们长按手机的时候，什么时候会松开按键，当屏幕点亮的时候才会松开吧，其实从按下到屏幕点亮，系统已经运行起来一部分了，系统刚运行起来的时候，会立刻将PG1拉高，三极管Q1导通。

此时，如上图所示，MOS管的G极被拉低，即使松开按键了，PMOS依然导通，由此实现长按开机功能。

那么又有老铁问了，系统开机后，我还想用这个按键实现一些别的功能，比如短按，双击什么的，该怎么办？

五、软件制按键过程

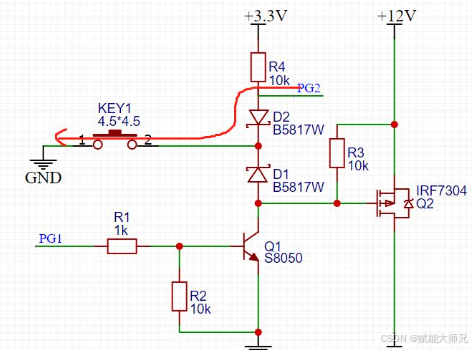

看上图红色部分，按键按下之后，PG2通过D2到地，松开之后，被上拉到高电平，由此就可以检测KEY1按键的短按，长按，双击等功能。

六、软件制关机过程

这里的关机其实是“软关机”，当检测到到KEY1长按时，系统先进行必要的关机处理，之后将PG1拉低，Q1关断，松开按键后，实现关机。

七、一键开关机电路设计要点

设计一个稳定可靠的一键开关机电路，还需要注意以下几点：

 功耗控制：对于电池设备，低静态功耗至关重要。在选择方案时，要关注电路在关机状态下的漏电流。全部采用MOS管的方案通常比三极管方案功耗更低。一些精心设计的纯硬件电路，待机电流可低至0.1μA。

 抗干扰与防误触：

 按键防抖：机械开关在通断瞬间会产生信号抖动，需要通过RC滤波电路或软件延时来消除，防止误触发。

长短按识别：在软硬件方案中，通过软件可以轻松区分短按和长按。例如，短按执行功能切换，长按（如3秒）才触发关机，提升用户体验并防止意外关机。

 可靠性提升：

 "追尾"现象：在一些自锁电路中，如果开机后按住按键时间过长，电路可能刚开机就又触发关机。可以通过加入RC延时电路来规避。

漏电流防护：在软硬件方案中，若单片机IO口状态不确定，可能导致漏电。可以增加隔离二极管（如D1）来防止电流倒灌，稳定PMOS栅极电压。

八、总结

 如果你的项目功能极其简单，仅需开关机，且对成本和功耗有苛刻要求，可以选择纯硬件的双稳态电路。

如果你需要实现长短按、双击等复杂交互，或者关机前需要执行数据保存等操作，那么软硬结合方案是你的不二之选。

对于电池供电的便携设备，务必优先考虑低功耗方案，并注意元器件的选型，以降低待机电流。
