1.协议
- 1.1 i2ctools
2.模型
3.input子系统
4.pwm
- 4.1 sysfs接口操作pwm
- 4.2 高精度定时器模拟软件pwm
5.iio
6.dma
- 6.1 为dma client driver提供api
- 6.2 uart dma

1.协议

在这里插入图片描述
I2C读时序（i2cget）：所有都是scl高时，sda才生效：一个主机可控制多个从机，使用7位地址，最多可使用128个唯一地址，如下发送数据是读出的值。

i2c没有像spi片选线，主机将从机地址发给每个从机比较（寻址），匹配则向主机发送低电平ACK，不匹配则SDA保持高。
在这里插入图片描述
如下A表示ACK，逻辑分析仪一个接SDA，一个接SCL，一个接地。

I2C写时序（i2cset）：

1.1 i2ctools

SMBus是I2C的一个子集，在 I2C 上加了电压、时钟、超时、ACK、数据格式等限制，更适合系统管理场景：i2ctools提供i2c_smbus_read_block_data(这函数底层会加pec，前提是如下设备开启了pec，如果pec错了则该函数返回错误)。
在这里插入图片描述

// 手动计算一次 SMBus 读操作的 PEC 校验值。PEC 本质就是 CRC-8
typedef unsigned short u16;
typedef unsigned int u32;
typedef unsigned char u8;
#define POLY    (0x1070U << 3)   // CRC-8 的计算规则
static u8 crc8(u16 data) // 算一个字节
{
    int i;
    for (i = 0; i < 8; i++) { // CRC 是按 bit 算的。一个字节有 8 bit
        if (data & 0x8000) // 判断当前最高位是不是 1
            data = data ^ POLY;
        data = data << 1; // 左移一位，处理下一个 bit
    }
    return (u8)(data >> 8); // 算完 8 个 bit 后，把高 8 位取出来，作为新的 CRC 值
}
static u8 i2c_smbus_pec(u8 crc, u8 *p, size_t count)
{
    int i;
    for (i = 0; i < count; i++)  // 逐字节处理
        crc = crc8((crc ^ p[i]) << 8);
    return crc;
}
int main()
{
    u8 pec;
    char buf[12] = {0xcc};   // cc是8位即 高7位addr（0x66）+ 低1位写（0）
    char buf0[12] = {0xcd};  // cd是8位即 高7位addr（0x66）+ 低1位读（1）
    char buf1[12] = {0x88};  // 读的寄存器地址0x88
    char buf2[12] = {0xc2,0xe0};  // 读出的数据
// S -> 0x66+W -> A -> 0x88 -> A -> Sr -> 0x66+R -> A -> 0xc2 -> A -> 0xe0 -> N -> PEC -> P
    pec = i2c_smbus_pec(0, buf, 1);
    pec = i2c_smbus_pec(pec, buf1, 1); // 这里不是buf0，因为要按照上面顺序
    pec = i2c_smbus_pec(pec, buf0, 1);
    pec = i2c_smbus_pec(pec, buf2, 2);
    printf("test===0x%x\n",pec);  // 正常解析前5个字节的crc8打印出0x3d
    return 0;
// 主机想要的是0xc2 0xe0，但是由于干扰导致某个bit错了，主机采样成0xc2 0xf0，没有pec，主机就信了，有pec后，从设备最后发一个0x3d校验字节，主机收到数据后也自己算一次，如果不是0x3d，丢弃并retry。
}

在这里插入图片描述
--：地址被探测了，但没有芯片应答。 git://git.kernel.org/pub/scm/utils/i2c-tools/i2c-tools.git。
UU：探测被跳过了（不能确定有没有芯片），这个地址目前正被驱动程序使用，驱动里配置了这个地址（0x14）。
37：在0x37这个地址找到了芯片。

如下-f：force， -y：yes，i2cdetect -y -q 5，i2cdump。
在这里插入图片描述
i2ctransfer支持16位/32位寄存器的读写，w后面数字是设备/slave/器件即0x50后面的字节数：

2.模型

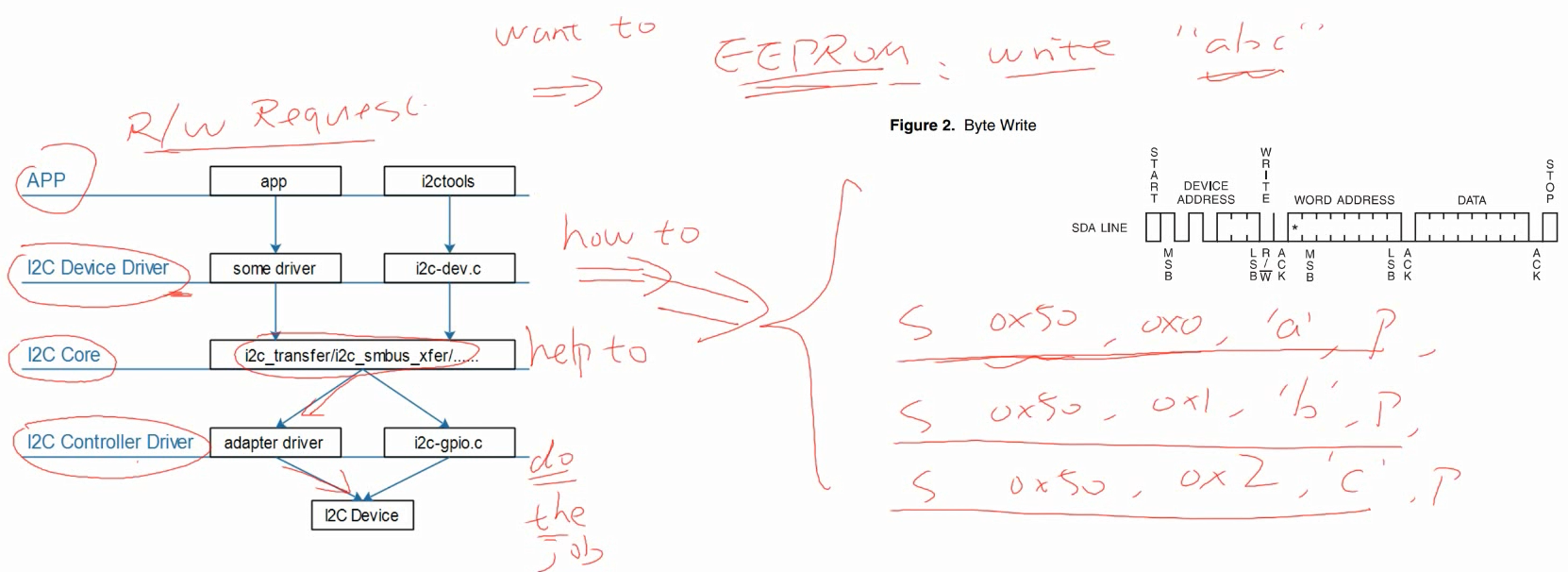

在这里插入图片描述

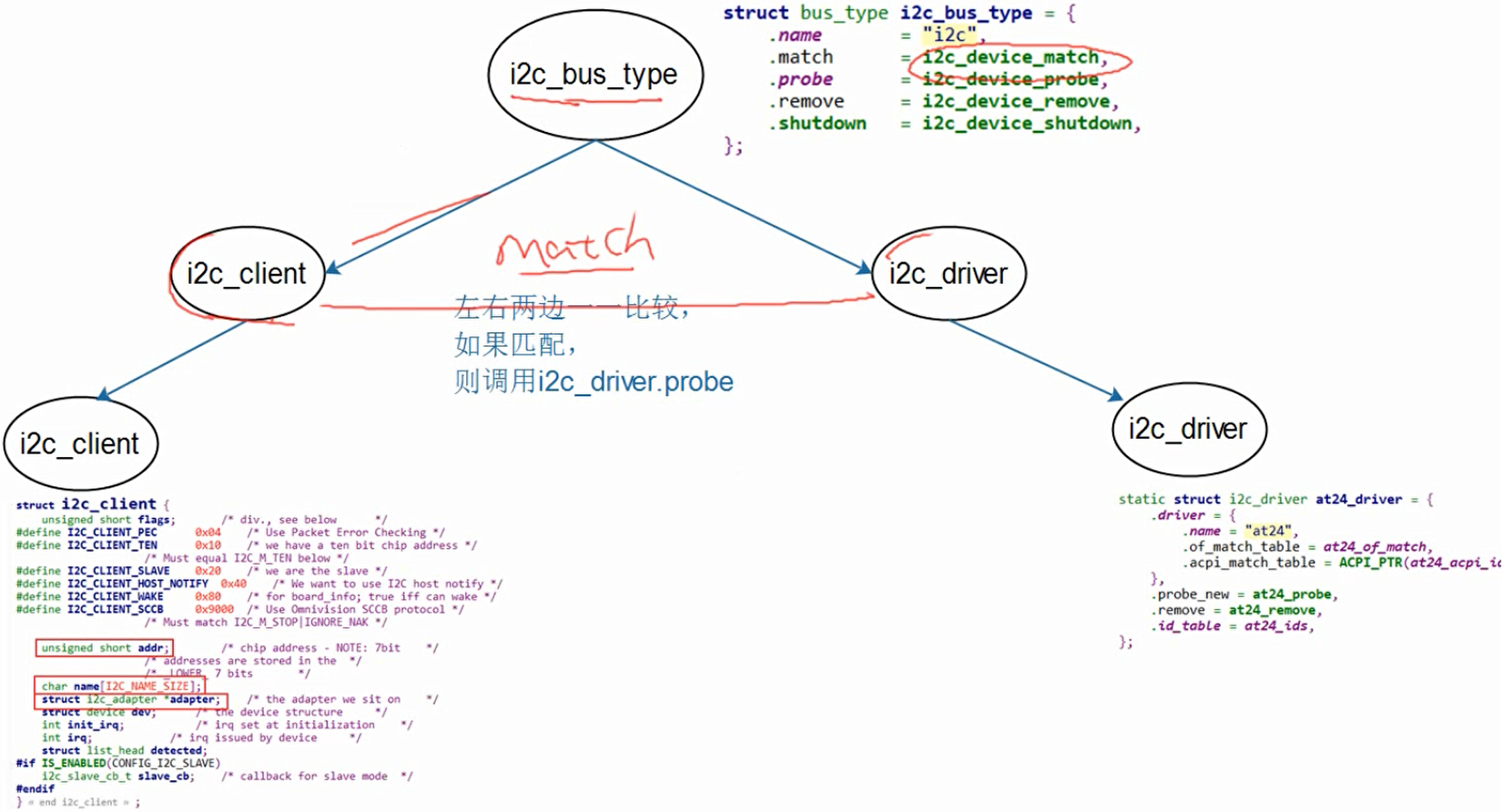

每次往client或driver链表里添加，都会与对方匹配调用match：

// i2c dev driver : i2c-dev.c :

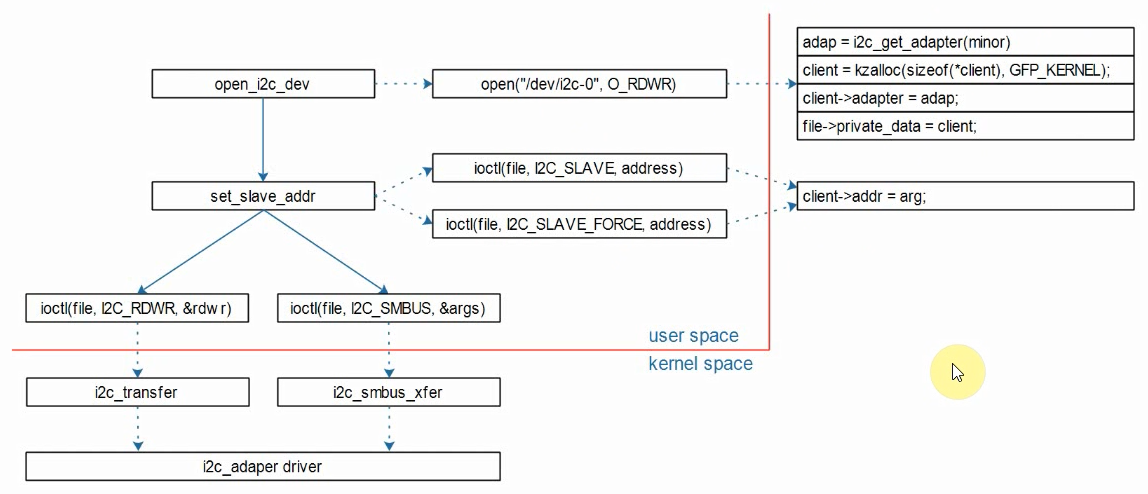

open("/dev/i2c-0")              选择 I2C 控制器 (使用open函数，通过minor找到adapter，分配client，配置client的adapter，然后把client放入file中)
ioctl(I2C_SLAVE, address)       选择 I2C 从设备地址
ioctl(I2C_RDWR/I2C_SMBUS, ...)  真正传输数据 (根据I2C_RDWR或者I2C_SMBUS，来调用不同的i2c传输函数，发送和接受数据给i2c_adapter_driver)

在这里插入图片描述

2.1 I2C设备添加

用户空间注册

root@s430:/sys/bus/i2c/devices/i2c-89# echo 0x50 > delete_device
-sh: echo: write error: No such file or directory # delete_device删除设备只能删除在用户空间创建的i2c设备，dts里注册的不能删
root@bmc:/sys/bus/i2c/devices/i2c-0# echo 0xd > delete_device  // 删除bus0上0x0d设备，里面0-000d文件夹被删除，这时i2cdetect -y看设备在不在
root@bmc:/sys/bus/i2c/devices/i2c-0# rmmod basecpld  //驱动，这行lsmod查看不到，如果这行比上行先执行，0-000d文件夹还在，但里面节点没了
root@bmc:/sys/bus/i2c/devices/i2c-0# insmod ~/basecpld.ko    // 驱动
root@bmc:/sys/bus/i2c/devices/i2c-0# echo basecpld 0xd > new_device  // 设备，将ko放到对应路径（/lib/modules/4.1.51/extra/basecpld.ko），这行执行后，不用上行insmod

在这里插入图片描述

静态注册

1.没有dts：arm架构board-xxx-yyy.c（架构板级）文件或x86架构下xxx-yyy-init-zzz.c（初始化）文件。

static struct i2c_board_info my_tmp75_info = {
    I2C_BOARD_INFO("my_tmp75", 0x48),  // 设备名，设备地址
};
// info：i2c设备信息，就是上面的结构体
// n：info中有几个设备
// 如下函数在linux-aspeed/drivers/i2c/i2c-boardinfo.c
i2c_register_board_info(int busnum, struct i2c_board_info const * info, unsigned n)
{
    devinfo->busnum = busnum;  // busnum：哪一条总线，也就是选择哪一个i2c控制器（adapter）
    devinfo->board_info = *info;
    list_add_tail(&devinfo->list, &__i2c_board_list); /* 将上面定义的i2c设备信息添加进__i2c_board_list链表中 */
}

2.出现了dts之后将这些的板级信息全部都定义在设备树（arch/arm/boots/dts），linux在启动uboot的时会自动展开dts上的硬件信息，自动调用i2c_register_board_info函数将设备注册进设备链表中，i2c总线相对于芯片的cpu而言也是设备。

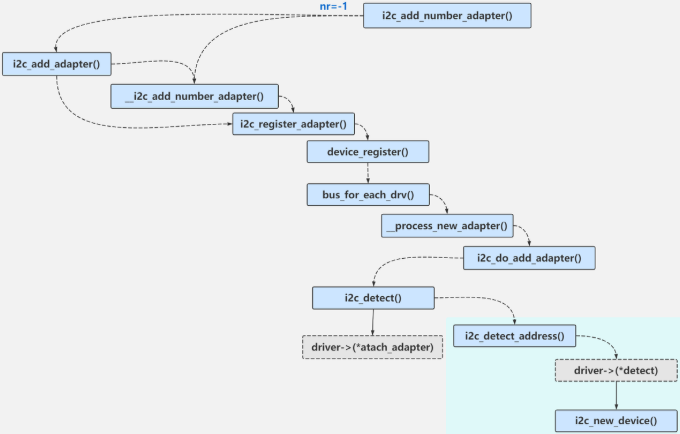

// 如上2种方式将硬件设备添加到设备链表之后，如下内核是怎么向i2c总线动态注册这些设备的：
// I2C controller driver probe
//    v
// i2c_add_adapter(adap结构体)
//    |-- 创建 /dev/i2c-0
//    |      由 i2c-dev.c 监听 adapter 注册后创建
//    |-- 解析设备树子节点
//           tmp75@48 -> 创建真实 i2c_client 0-0048

3.i2c_new_device（不管i2c设备是否真的存在，都实例化i2c_client），i2c_new_probed_device（调用probe函数去探测i2c地址是否有ACK，存在则实例化i2c_client）。

static struct i2c_board_info sfe4001_hwmon_info = {
I2C_BOARD_INFO("max6647", 0x4e),
};
int sfe4001_init(struct efx_nic *efx)
{// 不需要知道busnum，网卡驱动初始化时，已经获得了自己的 I2C 控制器
efx->board_info.hwmon_client = i2c_new_device(&efx->i2c_adap, &sfe4001_hwmon_info);//使用i2c_adapter创建i2c_client
}

2.2 master driver

在这里插入图片描述

/ {
	i2c-bus-virtual { // 创建一个platform device
		compatible = "100ask,i2c-bus-virtual";				//使用字符串匹配i2c_adpter_drv
	};
};
// i2c_adapter_drv.c：
static struct i2c_adapter *g_adapter;
static unsigned char eeprom_buffer[512]; // 模拟一个 512 字节 EEPROM
static int eeprom_cur_addr = 0; // 当前读写地址
static void eeprom_emulate_xfer(struct i2c_adapter *i2c_adap, struct i2c_msg *msg)
{
	int i;
	if(msg->flags & I2C_M_RD) { // 读
		for(i=0;i<msg->len;i++) {
			msg->buf[i] = eeprom_buffer[eeprom_cur_addr++];
			if(eeprom_cur_addr == 512)
				eeprom_cur_addr = 0;
		}
	} else {
// i2cset -f -y 4 0x50 0 0x55 ： i2c-tools调用ioctl(fd,I2C_RDWR)进入i2c-dev.c进行下面赋值
// msg.addr = 0x50;
// msg.flags = 0; // 写
// msg.len = 2;
// msg.buf[0] = 0x00;    // 寄存器地址
// msg.buf[1] = 0x55;    // 要写的数据
		if(msg->len >= 1) { // 如上进入
			eeprom_cur_addr = msg->buf[0];
			for(i=1;i<msg->len;i++) {
				eeprom_buffer[eeprom_cur_addr++] = msg->buf[i];  // eeprom_buffer[0] = 0x55;
				if(eeprom_cur_addr == 512)
					eeprom_cur_addr = 0;
			}
		}
	}
}
static int i2c_bus_virtual_xfer(struct i2c_adapter *i2c_adap, struct i2c_msg msgs[], int num) // i2cget/i2cset/i2cdetect 都会进去该函数
{
	int i;
	for(i=0;i<num;i++) {
		if(msgs[i].addr == 0x50) {
      // 所以 i2cdetect 扫描时，只有 0x50 有响应：
      // 50: 50 -- -- -- -- ...其他地址失败，所以显示 --
			eeprom_emulate_xfer(i2c_adap, &msgs[i]);
		} else {
			i = -EIO;
			break;
		}
	}
	return i;
}
// 如下：i2cdetect -F 4
// Functionalities implemented by /dev/i2c-4:
// I2C                              yes
// SMBus Quick Command              yes
// SMBus Send Byte                  yes ....
static u32 i2c_bus_virtual_func(struct i2c_adapter *adap)
{
	return (I2C_FUNC_I2C | I2C_FUNC_NOSTART | I2C_FUNC_SMBUS_EMUL |
	       I2C_FUNC_SMBUS_READ_BLOCK_DATA |
	       I2C_FUNC_SMBUS_BLOCK_PROC_CALL |
	       I2C_FUNC_PROTOCOL_MANGLING);
}
const struct i2c_algorithm i2c_bus_virtual_algo = {
	.master_xfer = i2c_bus_virtual_xfer,
	.functionality = i2c_bus_virtual_func,
};
static int i2c_bus_virtual_probe(struct platform_device *pdev)
{
	g_adapter = kzalloc(sizeof(*g_adapter), GFP_KERNEL); // 创建i2c_adapter
	g_adapter->owner = THIS_MODULE;
	g_adapter->class = I2C_CLASS_HWMON | I2C_CLASS_SPD;
	g_adapter->nr = -1; // 让内核动态分配 I2C bus 编号
	snprintf(g_adapter->name, sizeof(g_adapter->name), "i2c-bus-virtual");
	g_adapter->algo = &i2c_bus_virtual_algo;
	i2c_add_adapter(g_adapter);		// 注册i2c_adapter
	return 0;
}

///////////////////////////////////////////////////////////////////////////////////
static int i2c_bus_virtual_remove(struct platform_device *dev)
{
	i2c_del_adapter(g_adapter);
	return 0;
}
static const struct of_device_id i2c_bus_virtual_ids[] = {
	{	.compatible = "100ask,i2c-bus-virtual",	},
	{	/* end of list */ }
};
struct platform_driver i2c_bus_virtual_driver = {
	.driver = {
		.name = "i2c-bus-virtual",
		.of_match_table = i2c_bus_virtual_ids,
	},
	.probe = i2c_bus_virtual_probe,
	.remove = i2c_bus_virtual_remove,
};
static int i2c_bus_virtual_init(void)
{
	int ret= platform_driver_register(&i2c_bus_virtual_driver); // 把i2c_bus_virtual_driver注册进platform总线
	return ret;
}
static void i2c_bus_virtual_exit(void)
{
	platform_driver_unregister(&i2c_bus_virtual_driver);
}
module_init(i2c_bus_virtual_init);
module_exit(i2c_bus_virtual_exit); ...
// 复制dtb文件到tftp目录
cp arch/arm/boot/dts/imx6ull-14x14-ebf.dtb ~/tftpboot/
// 复制ko文件到文件目录
// insmod i2c_adapter_drv.ko (先移进来)
// i2cdetect -y -a -l
i2c-4   i2c             i2c-bus-virtual                         I2C adapter

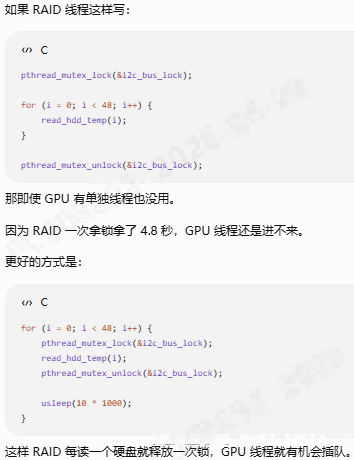

i2c挂死如clock线一直被拉低，i2cdetect扫出来很慢，且没有设备，量波形发给厂商，一般换设备FW。一般954x的dev&driver probe后不需要手动切（i2ctransfer -f -y 6 w1@0x70 0x10），如果954x切不动，一般后面设备挂死。cpu要上电（dmesg | grep probe）：有/sys/bus/i2c/devices/6710-0074，但是i2cdetect -y 6710没有0x74。

接了一个gpu卡，gpu升温快最长3秒，获取温度给风扇调速进程pid算法算风扇转速，如果温度获取慢，影响散热策略：接了一张raid卡（后面接了几十块硬盘），数据交互量非常大，i2c一个字节一个字节传输慢，要获取每个硬盘温度，如果把raid卡数据访问完，肯定超过3秒，再去访问gpu，gpu肯定超温了，常见解决方法给gpu单独开一个线程，和其他进程争抢访问i2c bus锁。
在这里插入图片描述

3.input子系统

cat /proc/bus/input/devices # 查看具体设备,包含上面event0...
I: Bus=0011 Vendor=0001 Product=0001 Version=ab41: 这一行显示了设备的总线类型、供应商 ID、产品 ID 和固件版本。在这个例子中，该设备的总线类型为 0011，供应商 ID 为 0001， 产品 ID 为 0001，固件版本为 ab41。
N: Name="AT Translated Set 2 keyboard": 这一行显示了设备的名称。在这个例子中，该设备的名称为"AT Translated Set 2 keyboard"。
P: Phys=isa0060/serio0/input0: 这一行显示了设备的物理位置。在这个例子中，该设备的物理位置是 isa0060/serio0/input0。
S: Sysfs=/devices/platform/i8042/serio0/input/input1: 这一行显示了设备在 sysfs 文件系统中的路径。在这个例子中，该设备的路径是/devices/platform/i8042/serio0/input/input1。
U: Uniq=: 这一行显示了设备的唯一标识符。在这个例子中，唯一标识符为空。
H: Handlers=sysrq kbd event1 leds: 这一行显示了设备的处理程序。它指示了处理设备输入事件的程序或模块。在这个例子中，设备有 sysrq、kbd、event1 和 leds 这些处理程序，其中 event1 就表示设备节点为/dev/input/event1。
B: PROP=0: 这一行显示了设备的属性。在这个例子中，设备的属性值为 0。
B: EV=120013: 这一行显示了设备支持的事件类型。在这个例子中，设备支持 EV_SYN、 EV_KEY、EV_MSC 和 EV_LED 这些事件类型。
B: KEY=402000000 3803078f800d001 feffffdfffefffff fffffffffffffffe: 这一行显示了设备支持的按键。每个按键对应一个位，1 表示按键被按下，0 表示按键未被按下。该行显示了按键的状态，以 16 进制表示。
B: MSC=10: 这一行显示了设备支持的杂项事件。在这个例子中，设备支持 MSC_SCAN事件。
B: LED=7: 这一行显示了设备支持的 LED 灯。在这个例子中，设备支持 3 个 LED 灯，使用一个 7 位的二进制数表示灯的状态。

struct input_dev {
unsigned long evbit : 事件分类 # define EV_KEY 0x01 键盘...
...keybit : 支持的键值 # define KEY_1 2 如短按是KEY_1 ，长按3s是KEY_2...在中断子系统中判断按键时间，再input子系统给input_dev赋值填充，最后调input_event完成事件发送
}

在这里插入图片描述

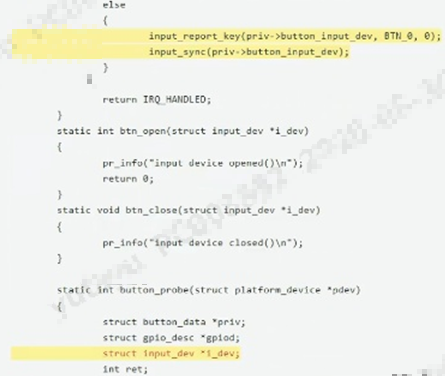

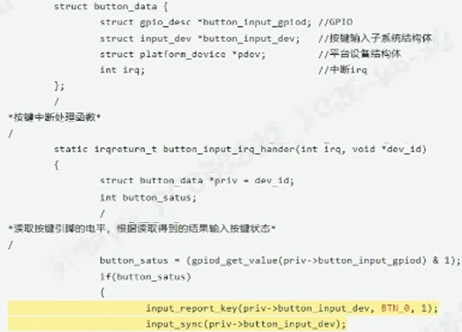

中断函数里要用如下结构体第一行读取电平，第二行上报按键。第三行获取设备资源，第四行申请中断。如果用全局变量，多个按键会覆盖。

按下按键进入到中断程序里，黄色是上报按键事件到用户空间。
在这里插入图片描述

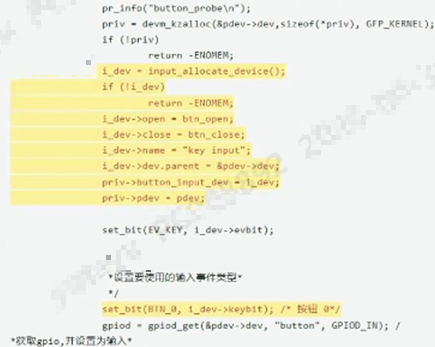

最重要的probe函数中创建i_dev并填充，并赋给私有数据button_data：

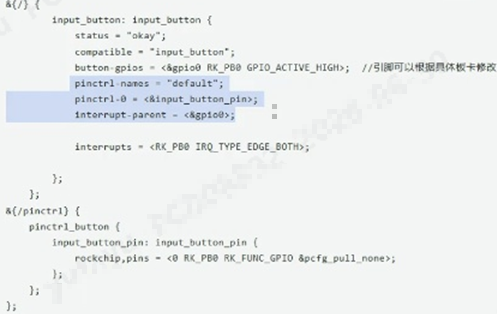

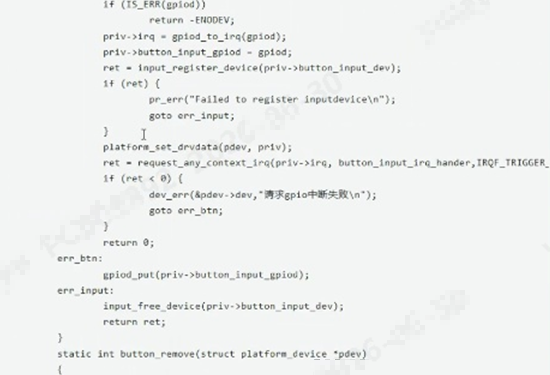

如上从设备树button-gpios拿到gpio，获取中断号并注册中断。

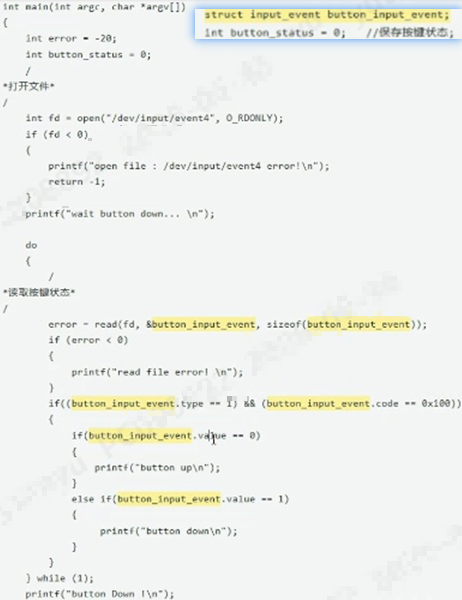

如下是应用：循环读，监控事件发生。

input_report_key会填充struct input_event event：event.type(对应evbit)= EV_KEY; event.code(对应keybit)= BTN_0; event.value = 1;

read(hexdump /dev/input/eventX : 十六进制就是input_event结构体成员值)
       ▲
evdev(Handler有很多，类似dev dirver)：evdev.c(类似spidev.c/i2c-dev.c): evdev_connect()创建/dev/input/event4
       ▲
Input Core (drivers/input/input.c) ：当input_register_device(i_dev)时将input_dev加入input_device_list，然后遍历input_handler_list看谁可以处理它？根据EV_KEY找到上面evdev
       ▲
input_dev

在这里插入图片描述

4.pwm

tach：风扇给bmc。pwm：bmc给风扇。参考【bmc4】ltpi。
在这里插入图片描述

// 占空比（0.5ms）、周期（20ms）
// 0.5ms————0度;
// 1.0ms————45度;
// 1.5ms————90度;
// 2.0ms————135度;
// 2.5ms————180度;
/ {
    hc_sg90 {
        compatible = "hc-sg90";
        pwms = <&pwm9（引用PWM controller lable） 0 20000000（周期20ms） 0（上面polarity）>;
        status = "okay";
    };
};
static struct pwm_device *pwm_test;
static int sg90_probe(struct platform_device *pdev)
{
    struct device_node *node = pdev->dev.of_node; // 获取设备树节点hc_sg90{...}（因为已经compatible匹配到）
    pwm_test = devm_of_pwm_get(&pdev->dev, node, NULL);  // 从子节点中获取pwms
    if (IS_ERR(pwm_test)){return -1;}
    pwm_config(pwm_test, 1500000, 20000000);   /* 配置PWM：duty 1.5ms，90度，周期：20000000ns = 20ms */

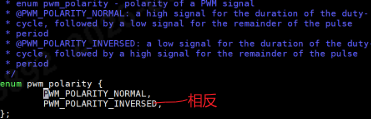

    pwm_set_polarity(pwm_test, PWM_POLARITY_NORMAL); /* 设置输出极性：占空比duty为高电平 */
    pwm_enable(pwm_test); /* 使能PWM输出 */
    return 0;
}
static ssize_t sg90_write (struct file *filp, const char __user *buf, size_t size, loff_t *offset)
{
    unsigned char data[1];
    if(size != 1)
        return 1;
    int res = copy_from_user(data, buf, size);
    pwm_config(pwm_test, data[0], 20000000); // data[0]同上
    return 1;
} ...

4.1 sysfs接口操作pwm

cat /sys/kernel/debug/pwm，pwmchip1类似gpiochip1里有很多pin，
在这里插入图片描述
npwm是该组（控制器）支持的pin个数，period周期。

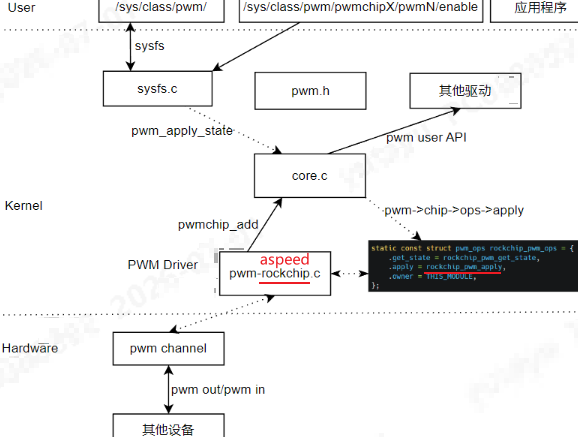

                    rockchip_pwm_probe()
                             ▼
                     pwmchip_add()
                             ▼
                 pwmchip_sysfs_export()
                             ▼
                device_create("pwmchip0")
                             ▼
              /sys/class/pwm/pwmchip0
        ┌─────────┴─────────┐
     export             unexport
        │
echo 0 > export
        ▼
    export_store()
        ▼
  pwm_export_child()
        ▼
 device_register("pwm0")
        ▼
 /sys/class/pwm/pwmchip0/pwm0
 ┌──────┼─────────────┬────────────┐
 │      │             │            │
period duty_cycle enable polarity ...
 │
echo 20000000 > period
 ▼
period_store()
 ▼
pwm_apply_state()
 ▼
chip->ops->apply()
 ▼
rockchip_pwm_apply()
 ▼
writel()
 ▼
PWM硬件寄存器
 ▼
PWM输出发生变化

在这里插入图片描述

4.2 高精度定时器模拟软件pwm

在这里插入图片描述

leds {
    compatible = "pwm-leds";
    led-gpios = <&gpio0 RK_PB7 GPIO_ACTIVE_HIGH>;
};

hrtimer 就像一个每 1ms 响一次的闹钟，闹钟响一次就执行一次回调函数；回调函数里根据计数值决定 GPIO 是拉高还是拉低。这样反复执行，就用普通 GPIO 模拟出了 PWM

用户写 /dev/pwm-gpio
        ▼
cdev_test_write()
        ▼
修改 sum_count（周期） / high_count（高电平）
        ▼
hrtimer 每 1ms 触发一次
        ▼
pwm_timer_func()
        ▼
根据 timer_count 判断拉高还是拉低 GPIO
        ▼
GPIO RK_PB7 输出近似 PWM 波形

5.iio

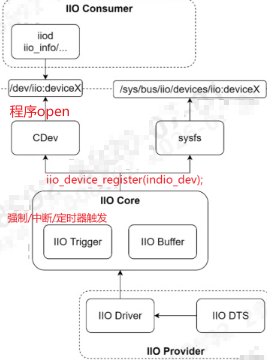

iio是专用于模数转换器（ADC）和数模转换器（DAC）的内核子系统.。
在这里插入图片描述

for i in /sys/class/hwmon/hwmon*/name; do echo -n "${i%/*}: "; cat "$i" 2>/dev/null || echo "N/A"; done;
for h in /sys/class/hwmon/hwmon15 /sys/class/hwmon/hwmon16; do
     readlink -f "$h/device"
     echo "=== $h: $(cat "$h/name") ==="
     for f in "$h"/fan*_input; do
         [ -f "$f" ] && echo "$(basename "$f")=$(cat "$f")"
     done
done

Trigger (CONFIG_SENSORS_IIO_HWMON)
↓
ADC采样
↓
Buffer缓存
↓
应用程序读取Buffer

1.sysfs Trigger（软件触发）
echo 2  > /sys/bus/iio/devices/iio_sysfs_trigger/add_trigger
/sys/bus/iio/devices/trigger2/ 里有 name（sysfstrig2） 和 trigger_now：

echo sysfstrig2 > /sys/bus/iio/devices/iio:device0/trigger/current_trigger  // 绑定，也可以指向下面irqtrig85
echo 1 > trigger_now  // 软件模拟了一次中断触发一次采样

2.IRQ Trigger
如按键按下触发设备树中interrupts=<30 ...> gpio30触发中断采样

3.hrtimer Trigger（定时器触发）

openbmc不会去读../iio:device0/..,只认/sys/class/hwmon/..，通过dts iio-hwmon联系起来

6.dma

在这里插入图片描述

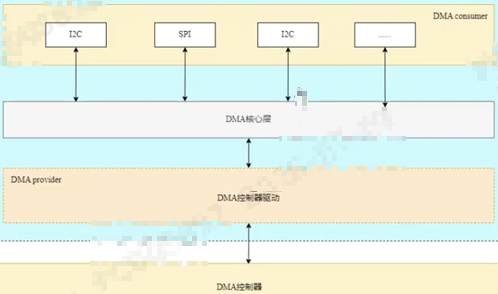

6.1 为dma client driver提供api

你的公司（Client Driver）： 一家需要频繁运输货物的“SPI设备制造商”。
物流公司（DMA Controller）： 瑞芯微物流（RK3568 DMA）。
运输车队（DMA Channel）： 物流公司旗下的一个车队。
货物（Data）： 需要传输的数据。

Client Driver（SPI/I2S/UART...）
        │ dma_request_chan()
        ▼
DMAEngine Framework
        │ 找到对应 DMA Controller Driver
        ▼
DMA Controller Driver
        │ 配置 DMA Controller
        ▼
      DMA硬件

# include <linux/dmaengine.h>

在这里插入图片描述

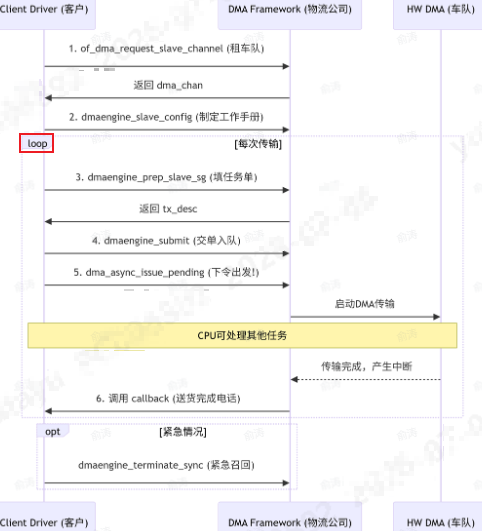

6.2 uart dma

在这里插入图片描述

// 在 RK3568 这类 SoC 上，让 UART 不再完全靠 CPU 中断搬数据，而是借助 DMA 自动搬运 UART TX/RX 数据 ：以UART1为例
dmac0: dma-controller@fe530000 {
    compatible = "rockchip,rk3568-dmac", "snps,dw-ahb-dmac"; .....
}
&uart1 {
    status = "okay";
    pinctrl-names = "default";
    pinctrl-0 = <&uart1m0_xfer>; // 选择正确的引脚复用
    // --- DMA 配置开始 ---

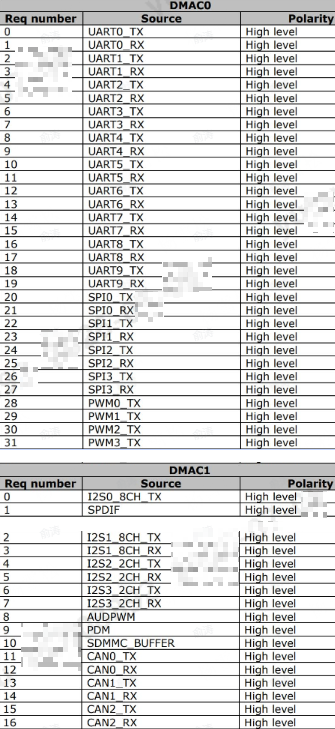

    dmas = <&dmac0 2>, <&dmac0 3>;  // 2 对应 TX 请求线，3 对应 RX 请求线 , 参考上图
    dma-names = "tx", "rx";
    // --- DMA 配置结束 ---
    // 示例：连接一个蓝牙设备
    bluetooth {
        compatible = "brcm,bcm43438-bt";
        max-speed = <1500000>; // 高速蓝牙需要高波特率，DMA 尤其重要
        // ... 其他蓝牙配置
    };
};

用户程序 read()/write()
        ↓
TTY 子系统
        ↓
serial_core.c         // 通用串口核心
        ↓
8250_core.c           // 8250串口框架与端口注册
        ↓
8250 端口操作
   ├── 8250_dma.c     // DMA收发
   └── PIO/中断收发
        ↑
8250_dw.c             // UART控制器, 步骤2制定工作手册
        ↓
UART + DMA 硬件

// 8250_dw.c ：
static int dw8250_probe(struct platform_device *pdev)
{
    // ... 标准 UART 初始化
    // 设置 DMA
    if (has_dma) {
        dw8250_dma_setup(dev, uart);
    }
    // ... 注册 UART 端口
}
// dw8250_dma_setup中 ：从设备树获取 DMA 通道
dma->txchan = dma_request_slave_channel(dev, "tx"); // 步骤1
dma->rxchan = dma_request_slave_channel(dev, "rx");

TX发送流程：
1. 用户调用 write() 写入数据
2. 驱动将数据拷贝到 DMA 缓冲区
3. 启动 DMA 传输：
dmaengine_prep_slave_single  // 步骤3
desc->callback = dma->tx_rx;  // 传输完成回调
dmaengine_submit(desc); // 步骤4
dma_async_issue_pending(dma->txchan); // 步骤5
4. DMA控制器自动将数据从内存传输到UART TX FIFO
5. 传输完成后产生中断，调用dw8250_dma_tx_complete()清理资源

RX 接收流程：
6. 驱动预先分配 RX DMA 缓冲区并启动接收：
dmaengine_prep_slave_single
desc->callback = dma->rx_rx; // 接收完成回调
dmaengine_submit(desc);
dma_async_issue_pending(dma->rxchan);
7. 当 UART 接收到数据时，自动通过 DMA 传输到内存缓冲区
8. 达到预设的触发级别或超时后产生中断
9. 调用 dw8250_dma_rx_complete() 处理接收到的数据

// 查看串口是否成功获取了 DMA 通道 , CONFIG_DEBUG_FS
cat /sys/kernel/debug/dmaengine/summary
// 或查看具体串口设备
ls /sys/class/tty/ttyS1/device/dma/
