市面常见故障指示器类型介绍
（一）暂态录波型故障指示器
1.1 功能及性能
高精度暂态录波故障指示器适用于10~35千伏线路的实时监测，具备检测线路故障、故障区段定位、设备缺陷预警等功能，缩短故障停电时间、减少停电次数、提高资产寿命，实现数据驱动的运营决策。高精度暂态录波故障指示器由采集单元、汇集单元、智能分析平台构成，每套故障指示器由3个采集单元和1个汇集单元组成，汇集单元分为太阳能取电型和悬挂取电型，采集单元具备小电流自取电（最小电流1A）、太阳能取电和高精度同步采集功能。

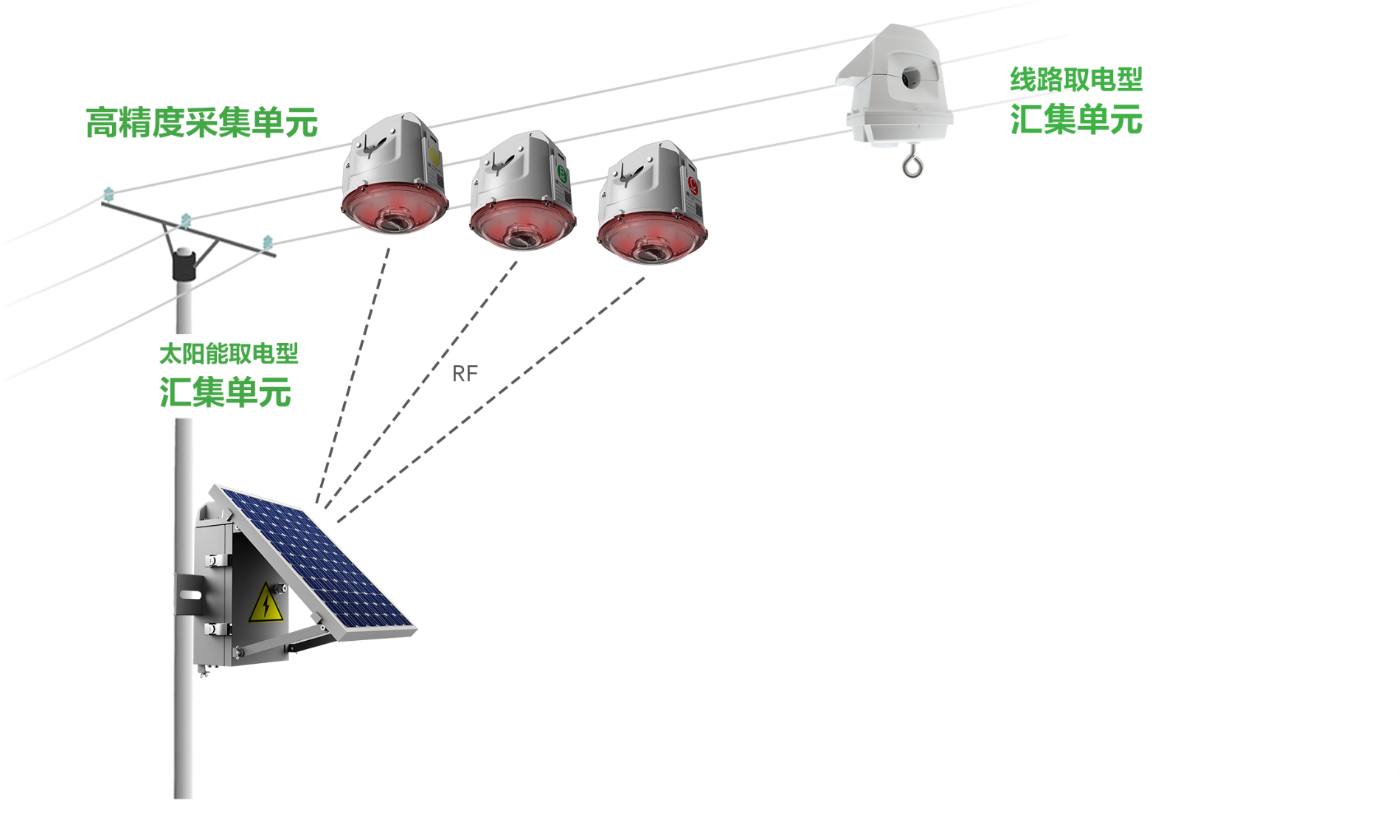

             图1：故指指示器元件图

高精度暂态录波故障指示器的功能特征如下：
（1）抗干扰高精度电流传感器，线路电流测量精度±0.5%；
（2）精准电场传感器，准确识别线路电压跌落与停电；
（3）12.8ksps高频电流、电场采样，精确捕获暂态故障信号；
（4）支持1小时历史录波，记录各种复杂故障和演化型故障；
（5）高精度(＜10μs)无线时间同步实现三相电流、对地电场波形同步采集；
（6）传感器自身支持短路故障研判，并支持负荷越限与停电等告警 ；
（7）可采集相电流幅值、2~13次相电流谐波幅值、零序电流幅值、电流方向、电流不平衡度等指标 ；
（8）定期（默认30秒，可设置）上报线路状态；
（9）超高亮的LED指示故障状态，360°全向可视。
1.2暂态录波技术故障研判原理
在线路上安装高精度暂态录波故障指示器，当发生故障时，通过相电压变化和零序电流变化等方式触发故障录波，将故障所属母线下所有故障指示器的波形文件上送到主站，主站侧对波形文件或信号进行综合研判，识别接地故障线路及区段，通过主站界面展示和短信发送给相关人员，如下图所示。
（二）暂态特征型故障指示器

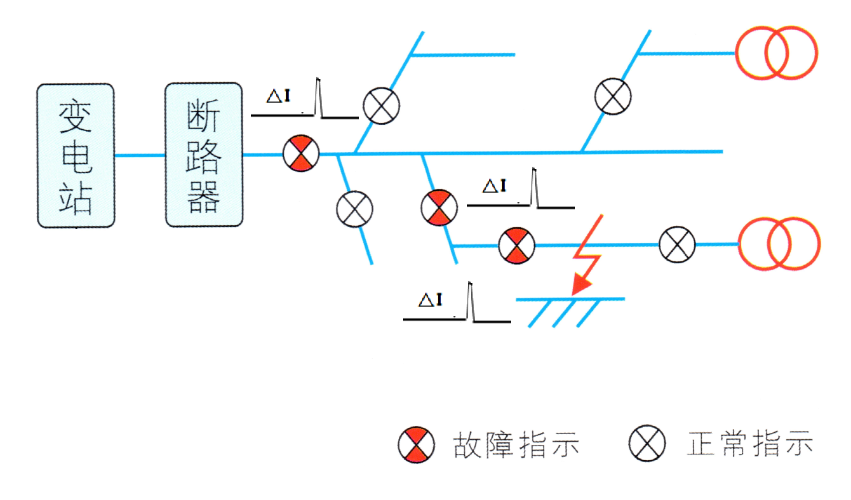

线路发生单相接地时，接地线路的故障相电流会产生较大幅值的高频暂态信号，同时故障相电压跌落。当单个（单相）指示器检测到以上信号，就地判断为接地故障，并上报接动作SOE，主站结合线路拓扑和设备动作情况，判断故障区段，如下图所示。

（三）外施信号源故障指示器
在母线位置加装信号发生装置，当线路发生单相接地时，由信号装置发出特定脉冲信号至电力网络，则只有故障路径上的指示器可检测到脉冲信号，检测到脉冲信号的指示器动作，并上报给主站，主站根据拓扑和设备告警情况定位故障，如下图所示。

（四）三种故障指示器对比

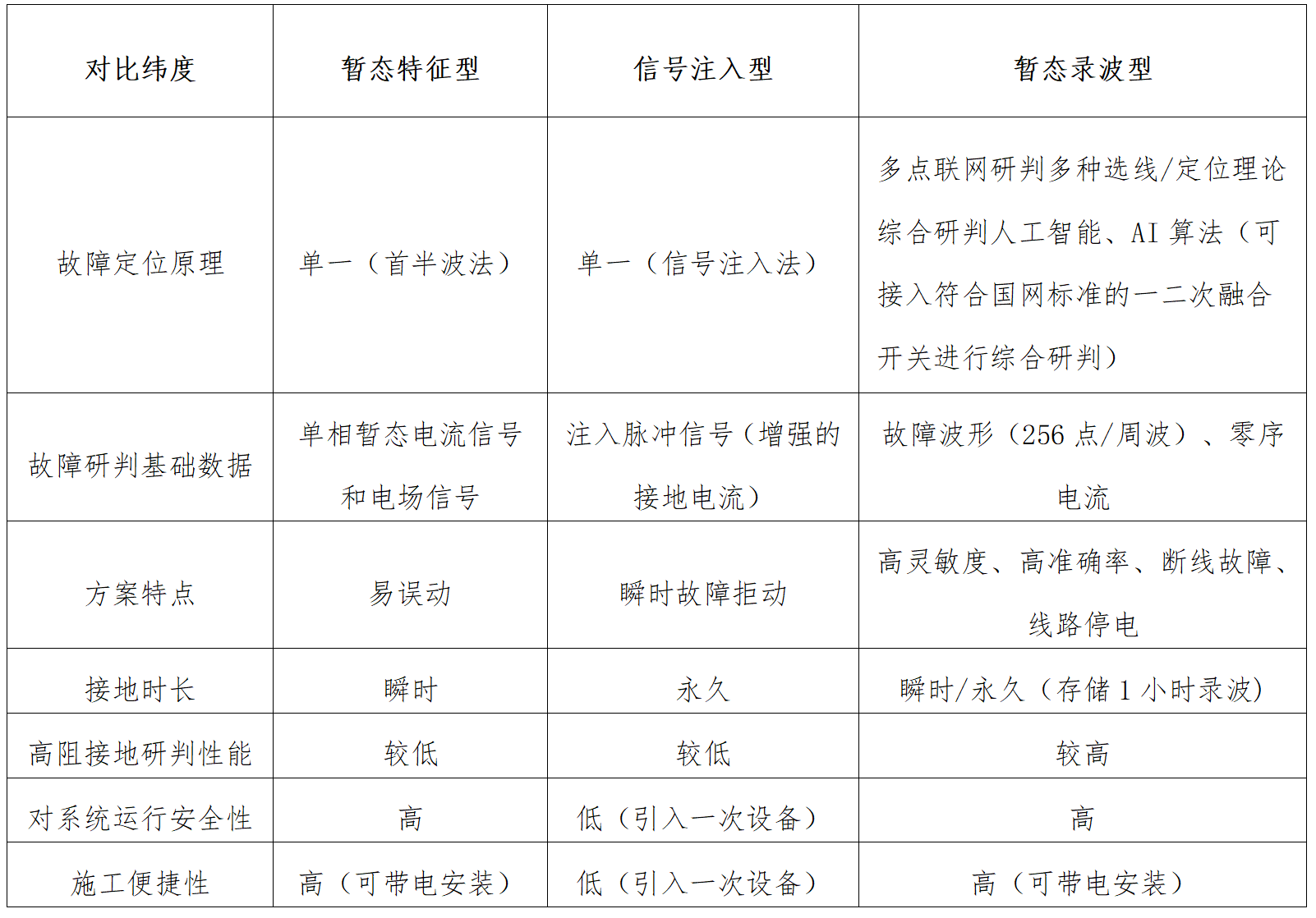

不同技术路线故指对比表
综上所述，暂态特征型故指易误动、高阻接地研判性能较低，信号注入型故指在瞬时故障时拒动、高阻接地研判性能较低，且需要引入一次设备，影响系统运行安全，上述两种故指已实践证明不适合四川电网的需求。
暂态录波型故指无需接入一次设备、灵敏度和准确率高、安装和运行均不会影响一次设备等系统安全运行，部署的AI算法可接入符合国网规定的一二次融合开关进行综合研判，提升终端研判准确率。暂态录波型故障指示器更适用于35kV/10kV配网线路。
