核心答案：SolidWorks AI 自动化系统中最常见的卡死问题，根本原因是旧 SolidWorks COM 会话残留和路径配置不一致。解决路径：清理残留进程 → 修改底层 VBS 优先使用 CreateObject("SldWorks.Application") 新建干净会话 → 统一所有脚本的默认输出路径指向 D:\solidworks\project\ai → 重新注册 MCP。完成这四步后，90% 的卡死和路径混乱问题可以消除。

---

为什么 SolidWorks AI 自动化容易出问题？

SolidWorks 的 COM 自动化接口（SldWorks.Application）是一个面向交互式使用设计的接口，在 AI 代理高频调用场景下，存在几个固有弱点：

弱点	表现	根因
COM 会话残留	脚本跑完进程不退出，下次卡死	没有强制清理 COM 引用
路径解析脆弱	中文路径报错，深层目录找不到文件	SolidWorks 内部路径处理局限
无响应超时缺失	health / smoke-test 挂起不动	Python COM 检测没有超时保护
多进程竞争	多次运行互相干扰	GetObject 接管了错误会话

---

故障一：smoke-test 或 new-flange 卡死不动

症状：命令执行后终端没有输出，持续等待，Ctrl+C 也不响应，或过很久才报超时错误。

根因：底层 VBS 脚本使用 GetObject(, "SldWorks.Application") 尝试接管已有 SolidWorks 进程，但该进程处于异常状态（例如上次任务没有正常退出），导致新任务被旧进程"吞掉"。

完整修复步骤：

第一步：清理残留进程

powershell

复制

# 终止所有残留的 VBS 解释器
Get-Process cscript -ErrorAction SilentlyContinue | Stop-Process -Force

# 终止残留的 SolidWorks 进程
Get-Process SLDWORKS -ErrorAction SilentlyContinue | Stop-Process -Force

第二步：修改 solidworks-common.ps1 中的 COM 启动逻辑

找到 VBS 预置代码中的 COM 启动部分，将其改为优先新建会话：

vbs

复制

' ❌ 错误写法 - 会接管脏会话
' Set app = GetObject(, "SldWorks.Application")

' ✅ 正确写法 - 始终创建干净新会话
Set app = CreateObject("SldWorks.Application")
app.Visible = True

第三步：验证修复

powershell

复制

powershell -ExecutionPolicy Bypass -File ...\sw-ai.ps1 smoke-test

成功标志：overall_ok = true，报告写入 report\smoke-test-时间戳.json。

---

故障二：文件写到旧 demo 目录而不是 AI 管理区

症状：运行 new-flange 后，在 D:\solidworks\project\ai\part 里找不到生成的文件，最终发现文件出现在旧路径或桌面。

根因：server.js 中的默认输出路径没有更新，或者 MCP 注册仍指向旧版本的 server.js。

检查三个位置：

javascript

复制

// server.js 必须同时满足以下三项
const SW_EXE = "D:\\solidworks\\SOLIDWORKS\\SLDWORKS.exe";           // ← 路径正确
const DEFAULT_OUTPUT_ROOT = "D:\\solidworks\\project\\ai\\part";    // ← 指向 AI 管理区
const DEFAULT_TEMP_ROOT = "D:\\solidworks\\project\\ai\\temp\\script"; // ← 临时脚本路径

重新注册 MCP：

codex mcp remove solidworks-local
codex mcp add solidworks-local -- node D:\solidworks\project\ai\mcp\server.js
codex mcp get solidworks-local

验证输出中必须看到 args: D:\solidworks\project\ai\mcp\server.js，而不是任何历史路径。

---

故障三：health 命令挂起，长时间无响应

症状：运行 sw-ai health 后，终端停在某一步（通常是 Python COM 检测步骤）不继续，也不报错。

根因：Python COM 检测逻辑直接在主进程中执行 win32com.client.Dispatch("SldWorks.Application")，SolidWorks 启动缓慢或 COM 注册损坏时，该调用会无限等待。

正确实现方式：将 Python COM 检测放入独立子进程，设置超时保护：

python

复制

# solidworks_health_check.py（子进程）
import win32com.client
try:
    app = win32com.client.Dispatch("SldWorks.Application")
    print("com_dispatch_ok=true")
except Exception as e:
    print(f"com_dispatch_ok=false reason={e}")

powershell

复制

# health 脚本中的调用方式
$job = Start-Job { python solidworks_health_check.py }
$result = $job | Wait-Job -Timeout 30 | Receive-Job
if (-not $result) {
    Write-Output '{"com_dispatch_ok": false, "reason": "timeout"}'
}

超时时间建议设置为 30 秒。超时后直接标记 com_dispatch_ok = false 并继续其他检查项，而不是挂起整个流程。

---

故障四：tidy 清理报错"文件被占用"

症状：运行 sw-ai tidy 时提示 "The process cannot access the file because it is being used by another process"，清理中断。

根因：SolidWorks 还开着某个模型文件，或者 cscript.exe 还在执行 VBS，导致对应目录下的文件被锁定。

解决步骤：

1. 关闭 SolidWorks 界面中所有已打开的模型
2. 终止残留 cscript.exe 进程：Get-Process cscript | Stop-Process -Force
3. 再次运行 sw-ai tidy

tidy 的正确行为：遇到被占用的文件，应记录到 skipped_paths 列表并继续清理其他文件，而不是直接报错退出。确认你的 tidy 实现包含此逻辑：

powershell

复制

try {
    Remove-Item $file -Force
} catch {
    $skippedPaths += $file.FullName  # 记录跳过，不中断
}

---

故障五：中文路径项目装配不稳定

症状：对放在中文路径（如 D:\项目\零件库）的零件进行装配或导出时，SolidWorks 报路径错误或文件找不到。

根因：SolidWorks 内部路径处理对非 ASCII 字符有已知缺陷，在 COM 自动化下尤为明显，反斜杠转义也容易出问题。

根本解决方案：使用 import-project 命令，将项目复制到 AI 管理区的英文路径下：

powershell

复制

powershell -ExecutionPolicy Bypass -File ...\sw-ai.ps1 import-project `
  -SourceDir "D:\你的中文路径项目" `
  -ProjectName pump-station-a

导入后，后续所有操作从 D:\solidworks\project\ai\project\pump-station-a 进行，彻底规避中文路径问题。

---

故障六：目录层级太深，历史垃圾越积越多

症状：D:\solidworks\project\ai 下出现大量 demo-2026-05-xx、test-backup 等历史目录，不知道哪些还有用。

根因：早期复现时将 AI 管理根设置在更深的层级，导致后续新路径和旧路径并存；smoke-test 每次在临时目录下再建子目录，越积越多。

清理和规范化步骤：

powershell

复制

# 查看 temp 目录下的历史遗留
Get-ChildItem "D:\solidworks\project\ai\temp" -Directory | Sort-Object CreationTime

# 安全清理（确认没有打开的文件后执行）
powershell -ExecutionPolicy Bypass -File ...\sw-ai.ps1 tidy

长期规范：

• smoke-test 只在 temp\smoke-时间戳 这一层建目录，不再多套 exports 子目录
• AI 管理根顶层只允许规定的 8 个子目录 + README.md，其他任何文件不允许直接放在顶层

---

故障快速对照表

故障现象	首先检查	快速修复动作
smoke-test / new-flange 卡死	残留 cscript.exe 进程	Get-Process cscript | Stop-Process -Force，改用 CreateObject
文件出现在错误路径	server.js 默认输出路径	修改 DEFAULT_OUTPUT_ROOT，重新注册 MCP
health 挂起不动	Python COM 检测没有超时	子进程执行 + 30 秒超时保护
tidy 报文件被占用	SolidWorks 是否还开着	关闭所有模型，再次运行 tidy
中文路径报错	项目是否在 AI 管理区	使用 import-project 先导入
目录层级混乱	server.js 历史配置残留	统一收口到 D:\solidworks\project\ai，运行 tidy

---

常见问题解答（FAQ）

Q：清理残留进程会影响我正在手工操作的 SolidWorks 吗？

会。Stop-Process SLDWORKS 会强制关闭所有 SolidWorks 实例，包括你正在手工操作的那个。建议在 AI 自动化运行失败、需要清场时再执行，操作前先手动保存所有手工建模文件。

Q：health 结果中 com_dispatch_ok = false 但 SolidWorks 可以手工打开，是什么原因？

Python pywin32 库未安装，或 SolidWorks COM 组件注册不完整。执行 python -m pip install pywin32 后重新运行 sw-ai health。如果仍然失败，尝试以管理员权限运行 SolidWorks 修复安装。

Q：每次运行后 cscript.exe 都会残留，能不能自动清理？

可以。在 sw-ai.ps1 的每个命令执行完成之后，加入清理逻辑：

powershell

复制

# 命令执行后自动清理残留 cscript
Get-Process cscript -ErrorAction SilentlyContinue | Stop-Process -Force

建议仅清理超过特定时间（如 60 秒）未退出的 cscript 进程，避免误杀其他进程。

Q：smoke-test 失败了但 health 是 OK 的，说明什么？

health 只检查环境就绪性（路径存在、Python 模块安装、COM 可派发），smoke-test 验证完整业务链路（建模 → 读属性 → 导出 → 转回原生）。health 通过但 smoke-test 失败，通常表示具体的建模逻辑或 VBS 脚本存在问题，需要检查 solidworks-cad-automation 技能脚本目录是否完整。

---

方案卡住了？不知道该用什么机构或设计思路？

自动化脚本能帮你执行已经想清楚的方案——但如果你在方案设计阶段就遇到了障碍：不知道用哪种机械结构、这个设计矛盾有没有更好的解法、想优化但不知从哪下手，这不是脚本能解决的问题。

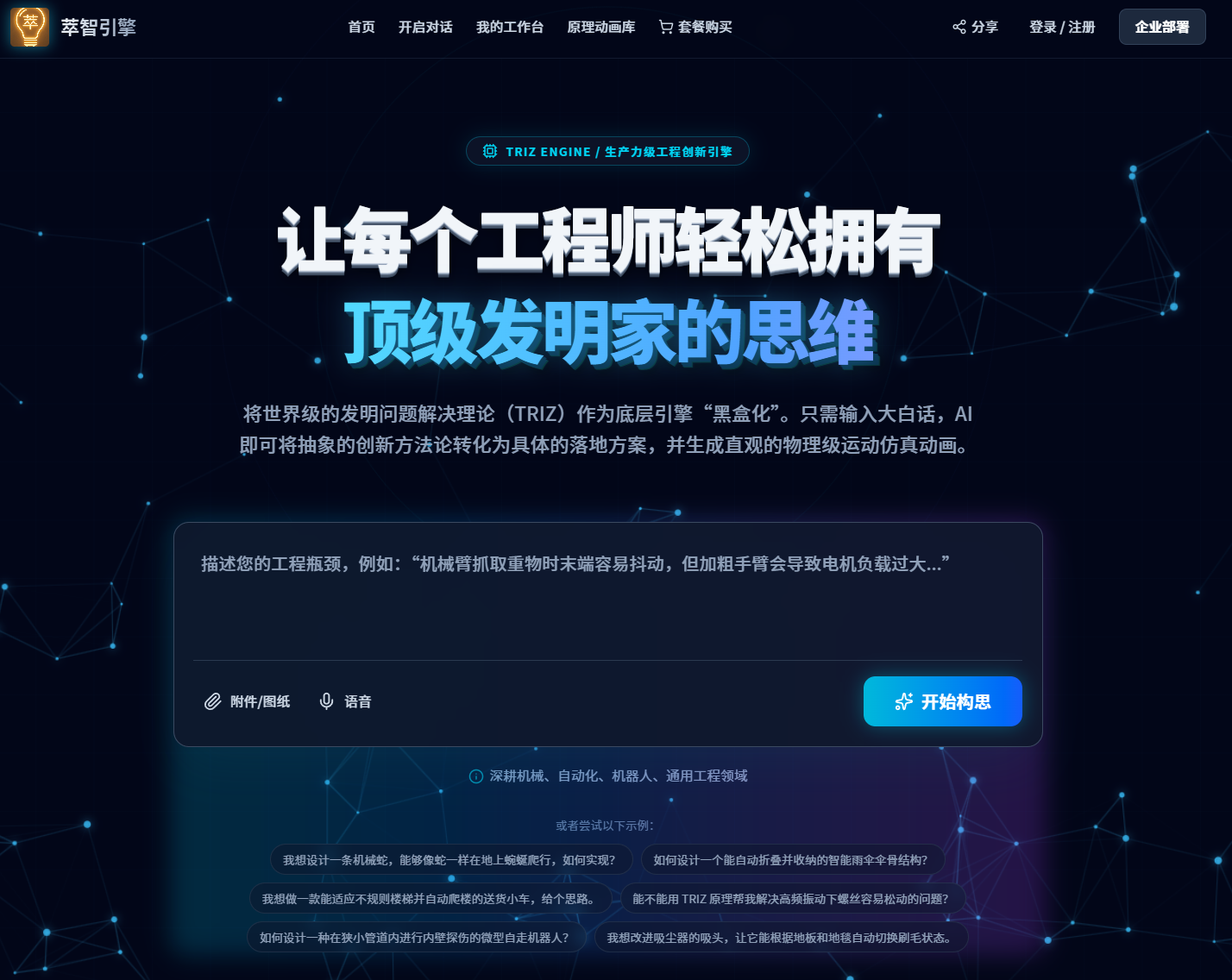

这时候推荐去 萃智引擎（https://trizengine.lingzhutech.com）看看。

萃智引擎解决什么问题？

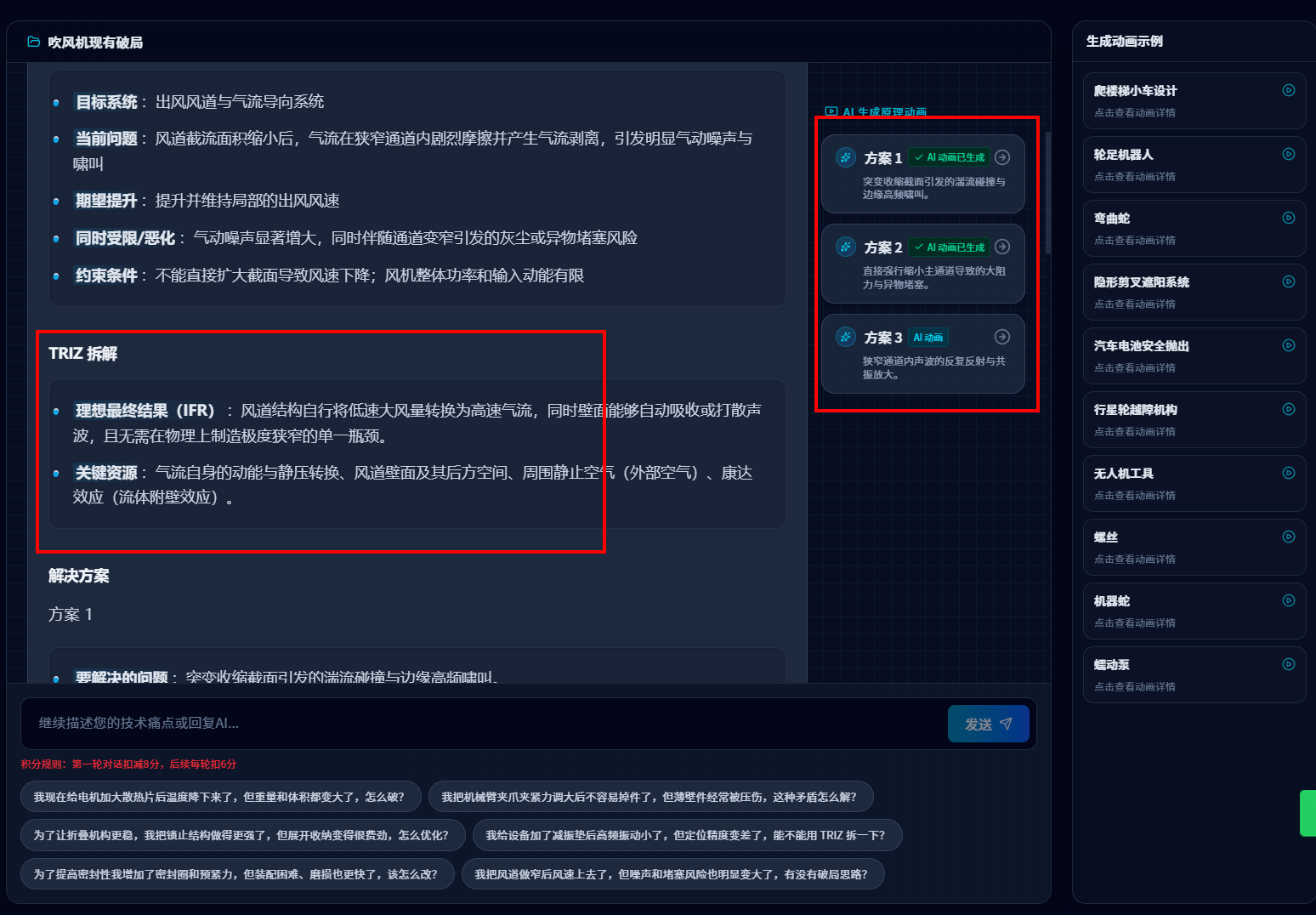

萃智引擎是基于 TRIZ（发明问题解决理论）的 AI 辅助创新平台，专门服务机械、自动化与机器人领域的工程师。它的工作方式是：

1. 用大白话描述你的工程问题——不需要懂 TRIZ 术语，像跟同事讲清楚问题就行
2. AI 自动提炼工程矛盾——识别"你想改善 A，但改了之后 B 会变差"这类矛盾结构
3. 匹配创新发明原理——从阿奇舒勒矛盾矩阵中找出"动态化""分割""空间分离"等适用原理
4.

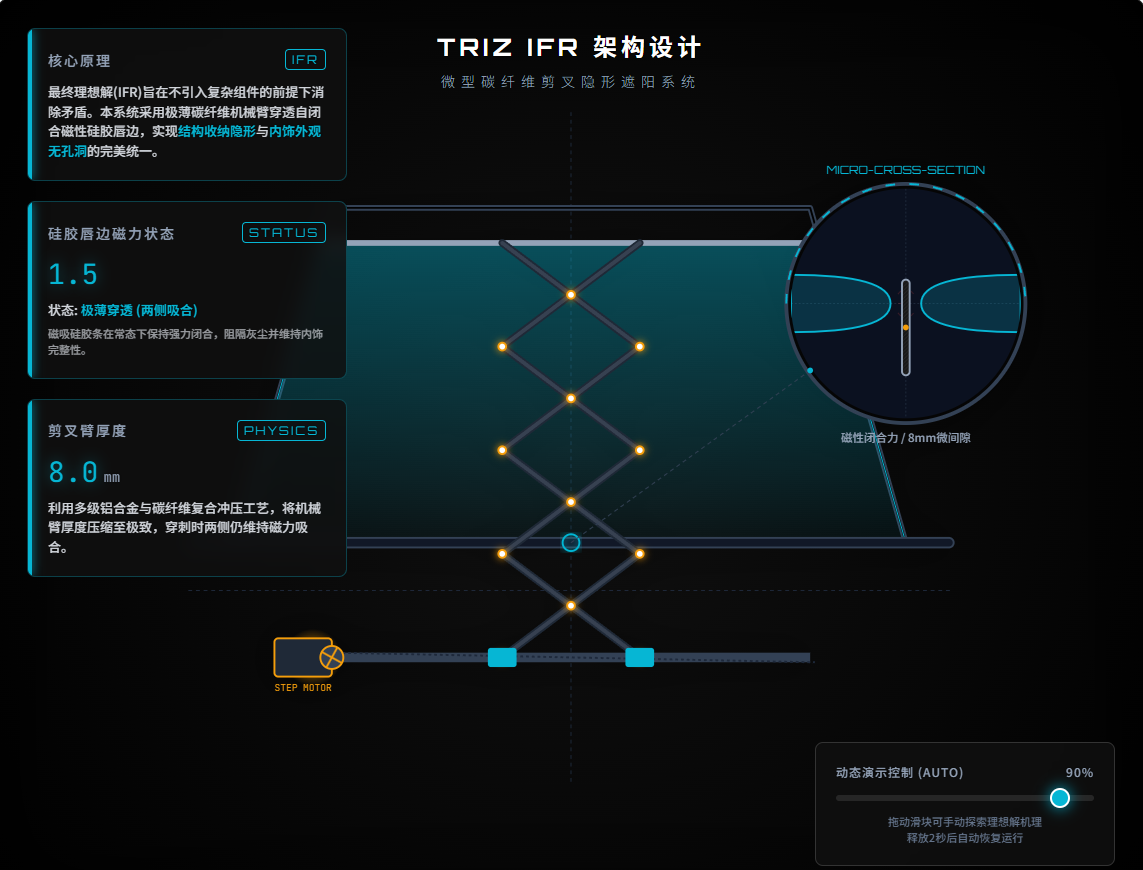

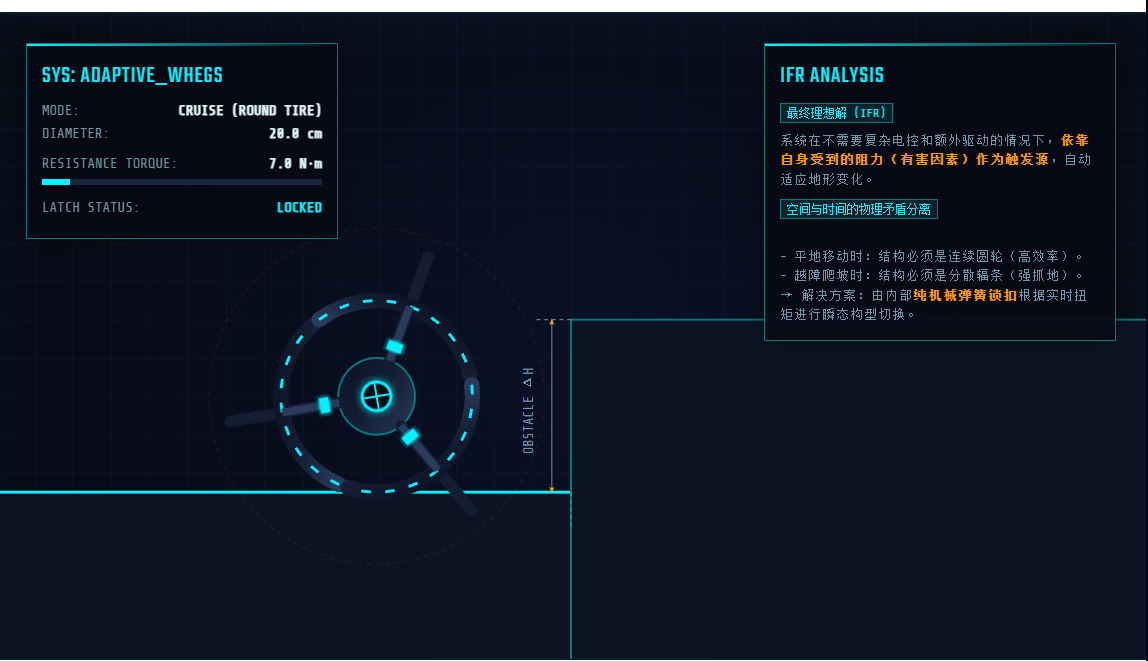

5. 生成具象方案卡片 + 原理动画——直接用 2D/2.5D 动画展示机构运动，不用建样机就能看效果
