GPS Tracker - ESP8266 + OneNET Studio + 微信小程序

基于 ESP8266 (NodeMCU) + NEO-6M GPS 模块 的实时定位追踪系统，数据通过 OneNET Studio 云平台中转，使用 微信小程序 进行可视化展示。

项目架构

GPS 卫星
    │
    ▼
NEO-6M GPS 模块 ──(UART)──► ESP8266 (NodeMCU)
                                    │
                            ┌───────┴───────┐
                            │   WiFi / MQTT  │
                            └───────┬───────┘
                                    │
                                    ▼
                         OneNET Studio 云平台
                                    │
                            ┌───────┴───────┐
                            │   HTTP API    │
                            └───────┬───────┘
                                    │
                                    ▼
                            微信小程序 (地图展示)

项目结构

GPS_Esp8266_onenet/
├── esp8266/                                    # ESP8266 固件部分
│   └── src/
│       └── gps_tracker_onenet_studio/
│           └── gps_tracker_onenet_studio.ino   # 主程序 (Arduino 草图)
│
├── miniapp/                                    # 微信小程序部分
│   ├── pages/
│   │   ├── index/              # 位置页 - 地图展示实时位置
│   │   ├── device/             # 设备页 - 显示设备状态信息
│   │   └── history/            # 轨迹页 - 查询历史轨迹回放
│   ├── utils/
│   │   ├── api.js              # OneNET API 封装 (Token 鉴权)
│   │   ├── config.js           # 配置信息 (产品ID、设备名称等)
│   │   ├── crypto.js           # Token 生成算法 (HMAC-SHA256)
│   │   └── util.js             # 工具函数 (坐标转换、时间格式化)
│   ├── images/                 # 图标资源
│   ├── app.js / app.json / app.wxss
│   └── project.config.json     # 小程序项目配置
│
├── .vscode/
│   └── settings.json
└── README.md

硬件清单

组件	型号	说明
主控板	NodeMCU (ESP8266)	WiFi + MCU 一体
GPS 模块	NEO-6M	串口 GPS 模块，波特率 9600
电源	5V Micro USB	供电给 NodeMCU

硬件接线

NEO-6M GPS	->	ESP8266 (NodeMCU)
VCC	->	3.3V
GND	->	GND
TX	->	D2 (GPIO4)
RX	->	D1 (GPIO5)

功能特性

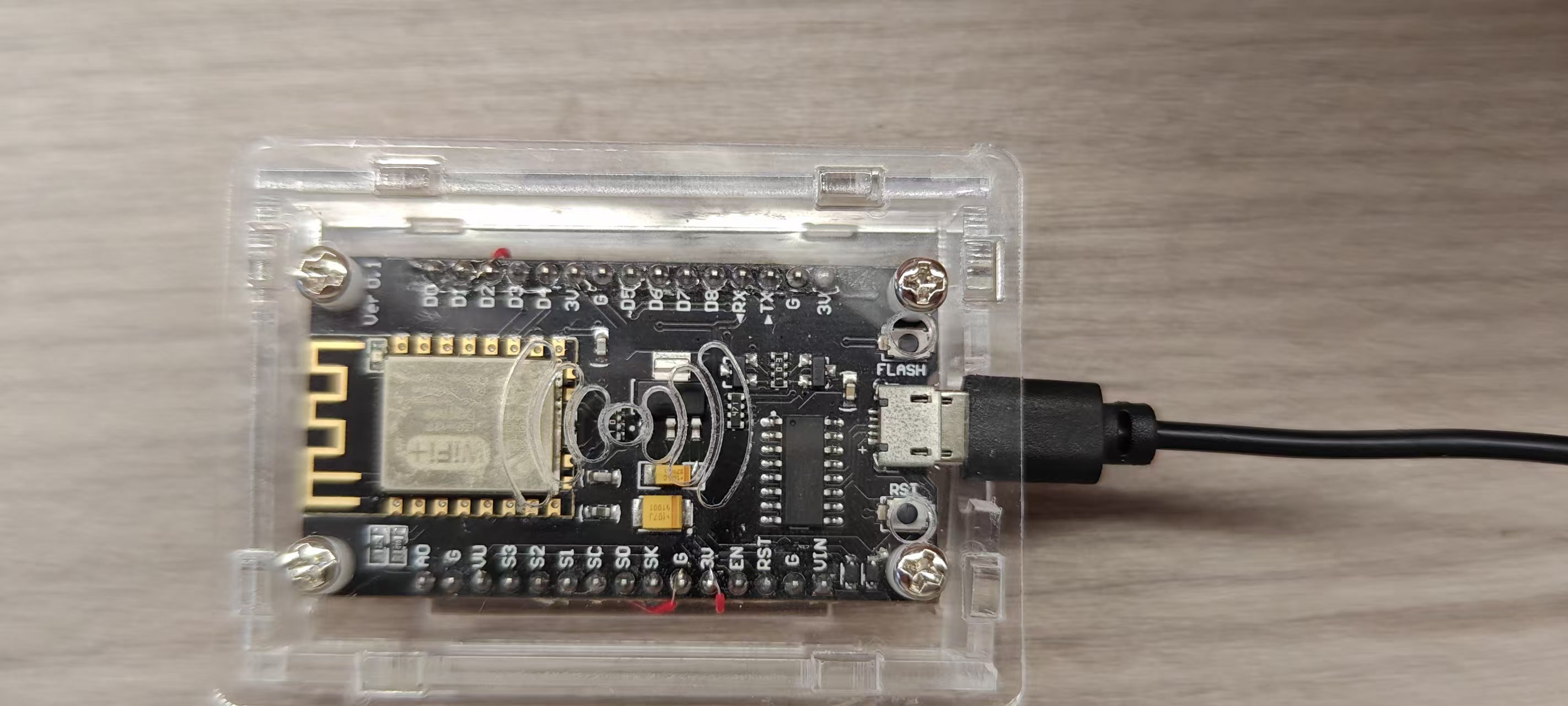

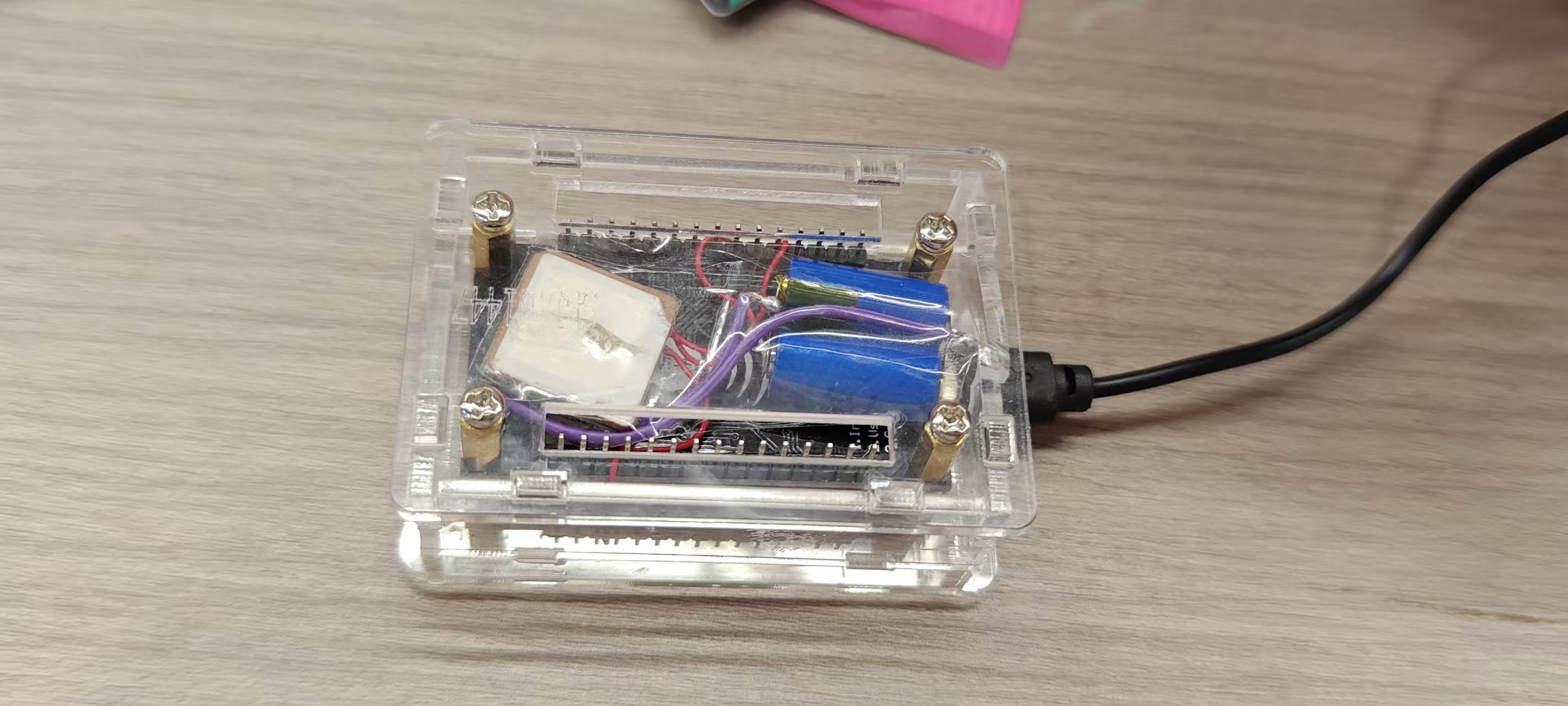

在这里插入图片描述

ESP8266 固件

✅ NEO-6M GPS 数据读取 (NMEA 协议解析)
✅ WiFi 自动连接与断线重连
✅ MQTT 接入 OneNET Studio 新版平台
✅ 1 秒间隔实时上报位置数据
✅ NTP 时间同步
✅ Token 鉴权
✅ 物模型 OneJSON 数据格式
✅ 支持平台下发命令响应

微信小程序

✅ 位置页：在地图上实时显示 GPS 设备位置（含 WGS-84 → GCJ-02 坐标转换）
✅ 设备页：查看设备在线状态、WiFi/GPS/OneNET 模块状态
✅ 轨迹页：按时间范围（1小时/6小时/24小时/今天/自定义）查询历史轨迹
✅ 轨迹回放：绘制行走路线、显示里程、时长、平均速度
✅ 自动刷新与手动刷新

上报数据格式 (OneJSON)

{
  "id": 12345,
  "dp": {
    "gps_lng": [{ "v": 117.397428 }],
    "gps_lat": [{ "v": 37.90923 }],
    "gps_alt": [{ "v": 50.5 }],
    "gps_speed": [{ "v": 0.5 }]
  }
}

快速开始

1. 创建 OneNET Studio 产品和设备

登录 OneNET Studio
创建产品，获取 产品ID (ProductID)
在产品下添加设备，获取 设备名称 (DeviceName) 和 设备密钥 (DeviceKey)

2. 配置并烧录 ESP8266 固件

安装 Arduino IDE
安装 ESP8266 开发板支持包
安装依赖库：
- PubSubClient by Nick O’Leary
- TinyGPS++ by Mikal Hart
- ArduinoJson by Benoit Blanchon
打开 esp8266/src/gps_tracker_onenet_studio/gps_tracker_onenet_studio.ino
修改配置区参数：

// --- WiFi ---
const char* WIFI_SSID = "你的WiFi名称";
const char* WIFI_PASSWORD = "你的WiFi密码";

// --- OneNET Studio ---
const char* PRODUCT_ID = "你的产品ID";
const char* DEVICE_NAME = "你的设备名称";
const char* DEVICE_KEY = "你的设备密钥";

生成 Token 并更新到 setup() 函数中的 setToken() 调用
选择开发板为 NodeMCU 1.0 (ESP-12E Module)，烧录固件

3. 运行微信小程序

下载安装微信开发者工具
打开 miniapp 目录
修改 utils/config.js 中的配置：

const CONFIG = {
  productId: '你的产品ID',
  deviceName: '你的设备名称',
  deviceId: '你的设备ID',
  apiKey: '你的API Key',
  accessKey: '你的Access Key',
  apiBaseUrl: 'https://iot-api.heclouds.com'
}
