一、实训时间

2026年5月29日 - 2026年6月7日

二、阶段工作目标

完成OCR图像识别功能模块的全流程开发，实现图片上传、图像预处理、AI模型调用、文字识别结果展示的完整闭环。本次OCR功能模块开发旨在打造一个完整的文档图像识别系统，支持用户上传古籍、碑帖、书法等图片文档，通过火山引擎豆包AI视觉模型自动识别文字内容，并生成原文、大白话翻译、生词解释、背景介绍等结构化结果。

三、核心技术选型

技术项	选型	说明
AI模型	豆包Seed 2.0 Lite	火山引擎视觉模型，支持图片直接输入
API协议	OpenAI兼容 Chat Completions API	标准messages格式，image_url传图
图像处理	Java ImageIO + JPEG压缩	400px宽度，30%质量，控制在30-80KB
异步架构	CompletableFuture + 前端轮询	上传立即返回，后台异步处理

四、数据库设计

创建ocr_records表存储识别记录，所有文本字段使用TEXT类型支持长文本：

CREATE TABLE ocr_records ( id BIGINT PRIMARY KEY AUTO_INCREMENT, guest_id INT, file_name VARCHAR(255), original_file_name VARCHAR(255), file_path VARCHAR(500), file_type VARCHAR(10), file_size BIGINT, original_text TEXT, modern_text TEXT, modern_text_translation TEXT, vocabulary TEXT, background TEXT, ocr_raw_result TEXT, ocr_model VARCHAR(100), ocr_status VARCHAR(50), error_message TEXT, created_at DATETIME, updated_at DATETIME, FOREIGN KEY (guest_id) REFERENCES guest(guest_id) );

五、完整API接口设计

接口	方法	路径	说明
上传识别	POST	/api/ocr/upload	上传图片，异步处理，立即返回记录ID
查询状态	POST	/api/ocr/status	前端轮询，获取处理进度和结果

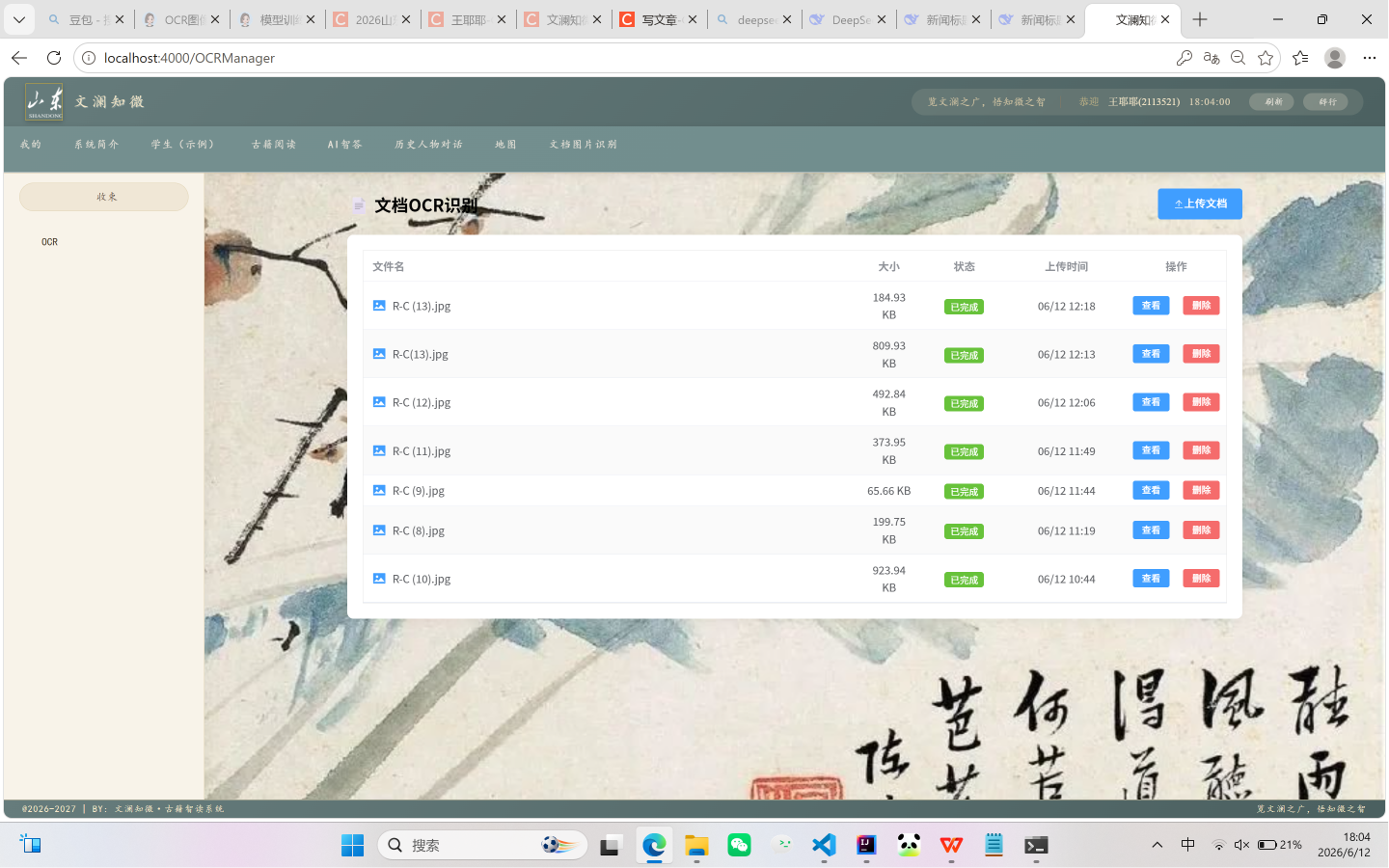

记录列表	POST	/api/ocr/list	获取当前用户的识别记录
记录详情	POST	/api/ocr/detail	获取单条记录完整信息
编辑记录	POST	/api/ocr/edit	手动修改识别结果
删除记录	POST	/api/ocr/delete	删除记录及对应文件
重新识别	POST	/api/ocr/re-ocr	对失败或已有记录重新OCR
获取图片	GET	/api/ocr/image/{id}	返回原始图片二进制数据
模型列表	POST	/api/ocr/models	获取可用AI模型列表

六、后端OCR功能模块开发

（一）实体类与数据层（Model层）

OCRRecord.java

核心实体类，使用JPA注解自动映射数据库表。关键设计：

• guest字段关联Guest实体，通过@ManyToOne建立多对一关系，一条用户可拥有多条OCR记录

• 所有文本字段使用@Column(columnDefinition = "TEXT")声明为TEXT类型，支持存储千字以上的古文内容

• ocrStatus字段设计四种状态流转：PROCESSING（识别原文中）→ ORIGINAL_READY（翻译生成中）→ COMPLETED（完成）/ FAILED（失败）

@Entity @Table(name = "ocr_records") public class OCRRecord { @Id @GeneratedValue(strategy = GenerationType.IDENTITY) private Long id; @ManyToOne(fetch = FetchType.LAZY) @JoinColumn(name = "guest_id") @JsonIgnore private Guest guest; @Column(columnDefinition = "TEXT") private String originalText; @Column(columnDefinition = "TEXT") private String modernText; @Column(columnDefinition = "TEXT") private String vocabulary; @Column(columnDefinition = "TEXT") private String background; @Column(name = "ocr_status") private String ocrStatus; }

（二）配置文件与模型管理（Config层）

OCRModelConfig.java

使用@ConfigurationProperties自动绑定yml配置，支持多模型列表管理：

@Component @ConfigurationProperties(prefix = "ocr.api") public class OCRModelConfig { private String url = "https://ark.cn-beijing.volces.com/api/v3/chat/completions"; private String key; private String defaultModel = "doubao-seed-2-0-mini-260428"; private List<ModelInfo> models = new ArrayList<>(); }

（三）图像预处理服务（Service层）

图片压缩算法

200KB原图 → 30-60KB压缩图，减少约70%体积：

private byte[] compressImage(byte[] imageBytes, String mimeType) throws IOException { if (mimeType.contains("pdf")) return imageBytes; if (imageBytes.length < 30 * 1024) return imageBytes; BufferedImage image = ImageIO.read(new ByteArrayInputStream(imageBytes)); int maxWidth = 400; if (image.getWidth() > maxWidth) { double ratio = (double) maxWidth / image.getWidth(); int h = (int) (image.getHeight() * ratio); Image scaled = image.getScaledInstance(maxWidth, h, Image.SCALE_SMOOTH); BufferedImage ni = new BufferedImage(maxWidth, h, BufferedImage.TYPE_INT_RGB); ni.getGraphics().drawImage(scaled, 0, 0, null); image = ni; } ImageWriter writer = ImageIO.getImageWritersByFormatName("jpeg").next(); ImageWriteParam param = writer.getDefaultWriteParam(); param.setCompressionMode(ImageWriteParam.MODE_EXPLICIT); param.setCompressionQuality(0.3f); }

（四）两步式AI识别流程

第一步：识别原文

private String step1Recognize(String dataUrl, String model) throws IOException { JSONArray messages = new JSONArray(); JSONObject sys = new JSONObject(); sys.put("role", "system"); sys.put("content", "直接输出图片中的文字内容，保留原文的断句和换行，不要任何解释。竖排文字请按从右到左、从上到下顺序输出。"); messages.add(sys); JSONObject user = new JSONObject(); user.put("role", "user"); JSONArray content = new JSONArray(); JSONObject img = new JSONObject(); img.put("type", "image_url"); JSONObject url = new JSONObject(); url.put("url", dataUrl); img.put("image_url", url); content.add(img); user.put("content", content); messages.add(user); }

第二步：翻译+标点+背景+生词

private OCRResult step2Translate(String originalText, String model) throws IOException { String prompt = "根据以下古文原文，返回JSON（只返回JSON，不要其他）：\n" + "原文：" + originalText + "\n" + "格式：{\"modernText\":\"用大白话翻译\",\"originalTextWithPunctuation\":\"给原文加上标点符号\",\"background\":\"背景介绍\",\"vocabulary\":[{\"word\":\"词\",\"pinyin\":\"拼音\",\"meaning\":\"释义\"}]}"; }

（五）异步处理架构（Controller层）

异步上传接口

@PostMapping("/upload") public DataResponse uploadOCR(@RequestParam("file") MultipartFile file) { OCRRecord record = new OCRRecord(); record.setOcrStatus("PROCESSING"); ocrRepository.save(record); final Long recordId = record.getId(); CompletableFuture.runAsync(() -> processOCRAsync(recordId, filePath)); Map<String, Object> result = new HashMap<>(); result.put("id", recordId); result.put("status", "PROCESSING"); return CommonMethod.getReturnData(result); }

完整数据流

📊 用户选择图片 → 前端handleUpload() → POST /api/ocr/upload → 后端保存文件、创建记录(PROCESSING) → 立即返回ID → 前端启动定时器每1.5秒轮询 → 后端异步完成第一步更新ORIGINAL_READY → 异步完成第二步更新COMPLETED → 前端停止轮询

七、前端OCR页面开发

（一）前端服务层（OCRServ.ts）

export interface OCRRecord { id: number; originalFileName: string; fileType: string; fileSize: number; imageUrl: string; originalText: string; modernText: string; background: string; vocabulary: string; ocrStatus: string; } export async function uploadOCR(params: { file: File }): Promise<{ id: number }> { const fd = new FormData(); fd.append('file', params.file); const res = await uploadRequest("/api/ocr/upload", fd); return res.data; }

（二）上传与进度展示

async function handleUpload() { const file = uploadForm.value.file; const { id } = await uploadOCR({ file }); currentOCR.value = { id, originalFileName: file.name, imageUrl: '/api/ocr/image/' + id, ocrStatus: 'PROCESSING', } as OCRRecord; showViewDialog.value = true; startPolling(id); }

（三）轮询状态更新

function startPolling(recordId: number) { pollTimer = setInterval(async () => { const record = await getOCRStatus(recordId); if (record.ocrStatus === 'PROCESSING') { uploadProgress.value = Math.min(uploadProgress.value + 2, 45); uploadMessage.value = '识别原文中...'; } else if (record.ocrStatus === 'ORIGINAL_READY') { uploadProgress.value = 60; uploadMessage.value = '翻译生成中...'; } else if (record.ocrStatus === 'COMPLETED') { uploadProgress.value = 100; uploadMessage.value = '完成！'; clearInterval(pollTimer); } }, 1500); }

八、关键技术问题解决

问题	原因	解决方案
API 401认证失败	@ConfigurationProperties(prefix = "ocr")与yml的ocr.api不匹配，key读取为null	改为prefix = "ocr.api"，确保与yml层级一致
图片无法显示	Spring Security拦截了GET /api/ocr/image/{id}	添加.antMatchers(HttpMethod.GET, "/api/ocr/image/**").permitAll()
图片过大导致超时	原图2-5MB，Base64编码后更大	压缩至400px/30%质量，控制30-80KB
单步识别等待太久	一次请求要等原文+翻译全部完成	拆分为两步：先原文后翻译，用户先看到原文
Guest为null报错	未登录状态下上传，guest字段为null	添加多重null检查，guest为null时允许上传
模型返回JSON格式不稳定	AI有时返回markdown包裹的JSON	清理json和标记，异常时降级显示原文
Cannot read null错误	resetUploadForm()清空file引用	上传前保存局部变量const file = uploadForm.value.file

九、阶段项目成果

（一）功能成果

• 完整OCR识别流程：支持图片上传、图像预处理、AI识别、翻译生成的完整闭环

• 两步式异步识别：先展示原文再展示翻译，用户感知等待时间大幅缩短

• 图片智能压缩：200KB→30-60KB，API传输时间减少70%

• 实时状态展示：轮询机制让用户清晰感知处理进度

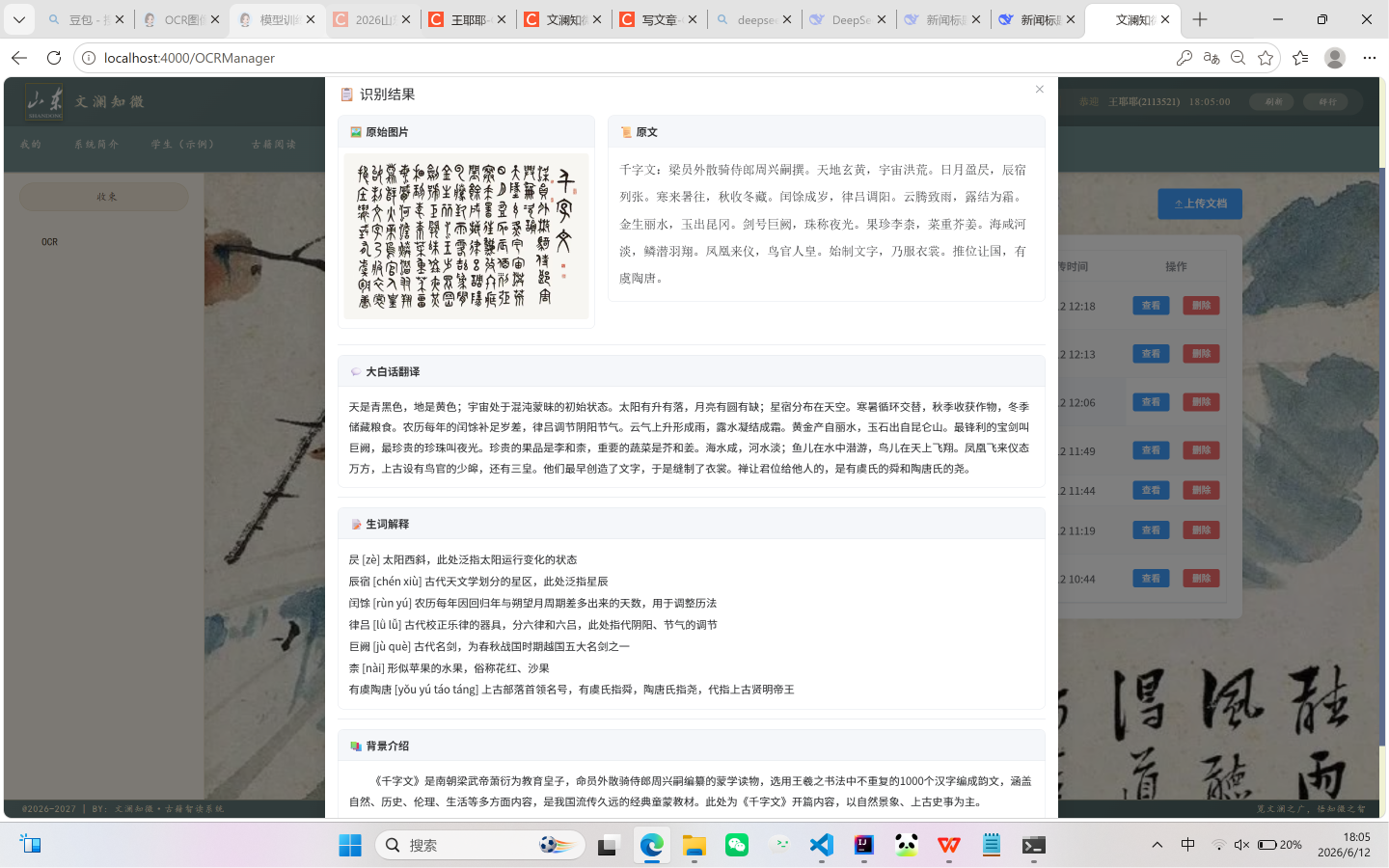

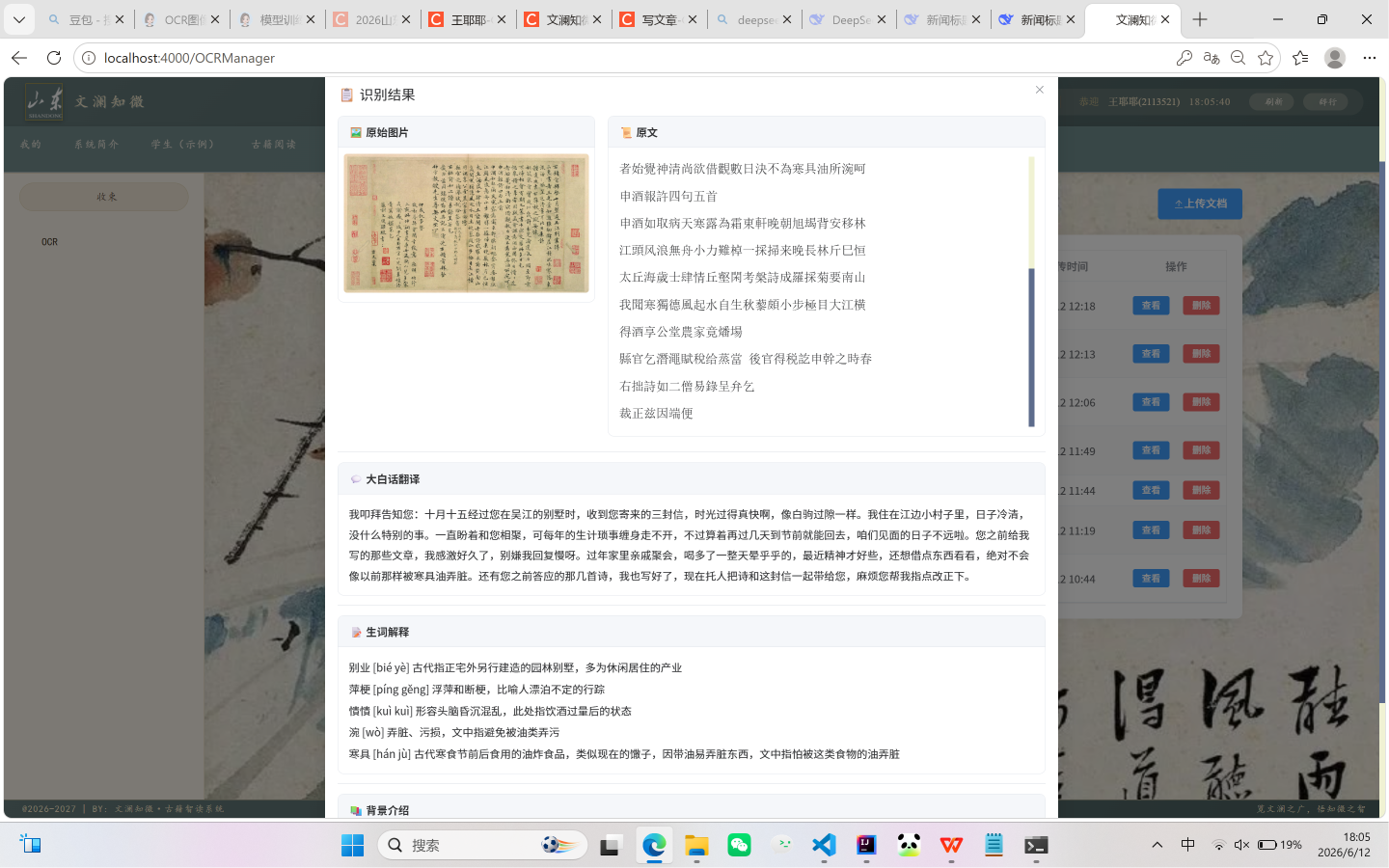

• 结构化输出：自动生成原文、翻译、生词、背景四大模块

（二）技术成果

• 搭建豆包AI视觉模型对接架构，实现OpenAI兼容协议的标准化调用

• 实现CompletableFuture异步处理+前端轮询的非阻塞架构

• 完成Java ImageIO图片压缩算法优化，平衡识别精度与传输速度

• 设计完整的数据库表结构与RESTful API接口体系

十、阶段总结

在5月29日至6月7日的实训周期内，我聚焦OCR图像识别功能开发核心目标，完成了从后端服务到前端页面的全流程开发。通过两步式异步识别架构、智能图片压缩算法、实时轮询状态展示等技术手段，有效解决了AI识别等待时间长、图片传输慢等关键问题。系统已支持古籍、碑帖、书法等各类图片文档的上传识别，能够自动生成原文、大白话翻译、生词解释、背景介绍等结构化结果，圆满完成本阶段既定工作目标。

十一、后续计划

对OCR识别功能进行全面优化，提升识别速度、完善提示词策略、优化前端展示效果、修复遗留Bug，使OCR功能达到较好结果。
