随着城市快速发展，排水防涝和海绵城市建设已成为城市管理的重要课题。为提升相关单位的技术能力，本次培训将围绕城市排水系统建模与内涝模拟展开，重点讲解GIS、CAD与SWMM等工具的协同应用，并结合慧天（HTWATER）软件，演示水文水动力耦合模拟、海绵城市指标计算等关键技术。

通过案例教学，学员将掌握高效建模方法，提升内涝防治与海绵城市设计的实践能力，为城市防洪减灾提供科学支撑。

第一部分、CAD、GIS在水力建模过程中的应用

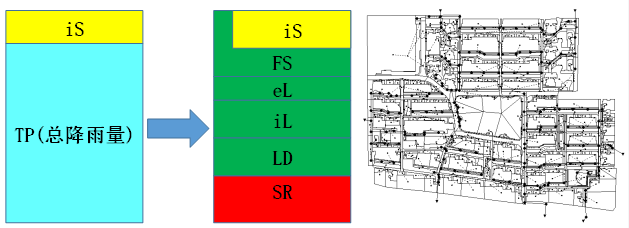

1.1复杂城市排水管网系统快速建模：通过标准化的步骤，利用CAD数据、GIS数据建立SWMM模型。在建模的不同阶段发挥不同软件的优势，实现高效的数据处理、准确的参数赋值、模型的快速建立。在不增加成本的情况下，利用常用的软件实现水力模型的建立。

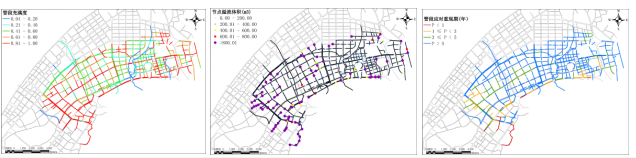

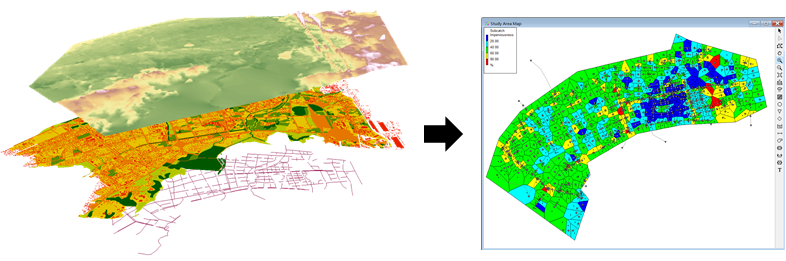

1.2管网水力性能专题图制作：利用SWMM模型计算结果，结合GIS丰富的渲染及制图能力，制作排水系统性能评价专题图。典型专题图包括：节点溢流色阶图、管段流速色阶图、管段应对重现期色阶图。直观展示排水系统问题所在以及规划方案实施效果

第二部分、SWMM模型深度应用

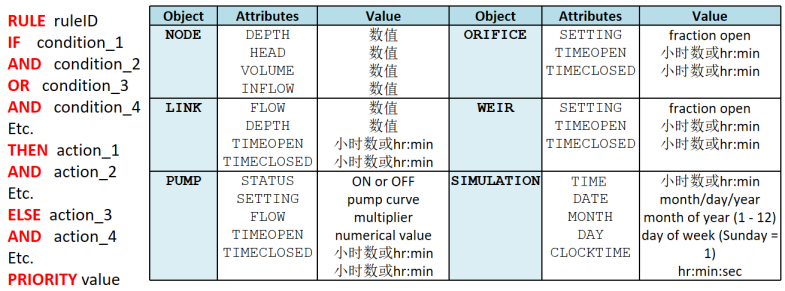

2.1 SWMM动态控制功能：通过控制功能，可以在模拟进行过程中，通过条件判断，对水泵、管道、孔口、堰以及放空管进行控制。

2.2 SWMM水质模拟功能：实现地面污染物积累及雨天冲刷过程的模拟获得管

网不同位置污染物浓度随时间变化的计算结果。

2.3 SWMM水质处理功能：利用节点的treatment属性将节点作为水处理构筑物实现水质处理功能。

第三部分、城市内涝一维二维耦合模拟

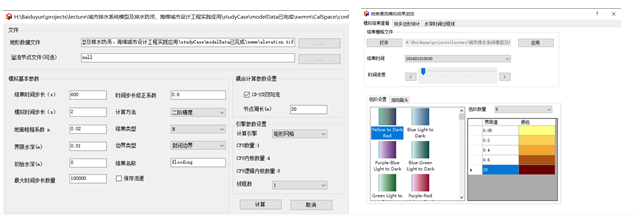

3.1城市内涝一维二维耦合模拟：利用慧天排水数字化分析平台实现城市内涝一维二维耦合模拟计算，给出地面内涝水体的淹没深度、流动方向、流动速度点模拟结果。

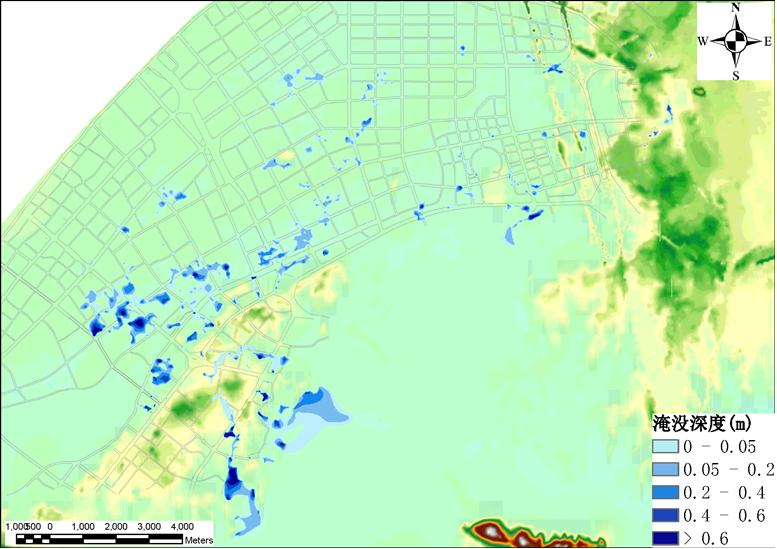

3.2内涝淹没深度专题图制作：通过城市内涝一维二维耦合模拟结果，对城市内涝情况进行分析，可将分析成功制作为城市内涝淹没深度专题图。

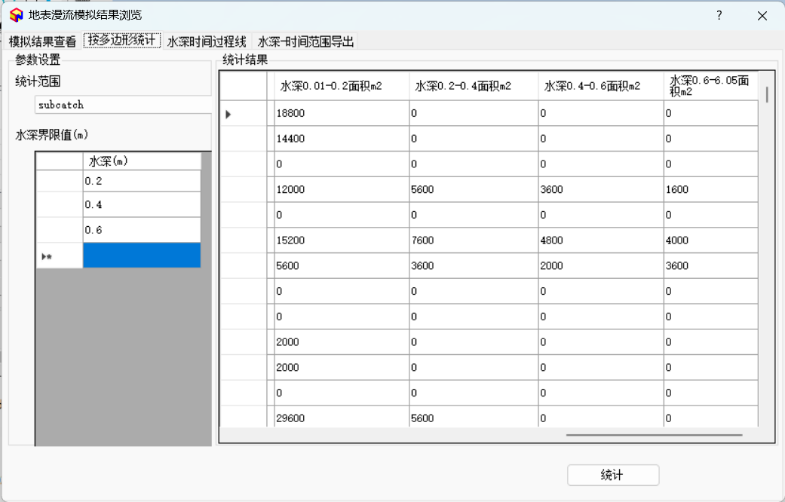

3.3内涝模拟结果统计分析：可对指定地块进行淹没深度统计分析，获得不同地块淹没深度的最大值、最小值、平均值、淹没总面积等数据的统计结果，支持自定义淹没深度面积统计。

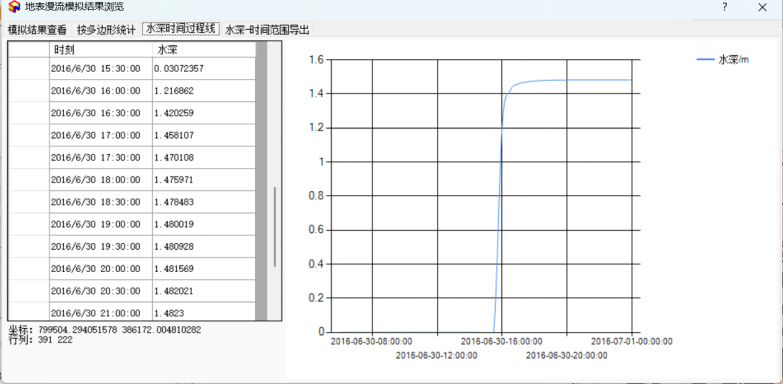

3.4淹没深度-时间变化曲线:可对淹没区域的淹没深度-时间变化曲线进行绘制。

第四部分、海绵城市关键控制指标计算

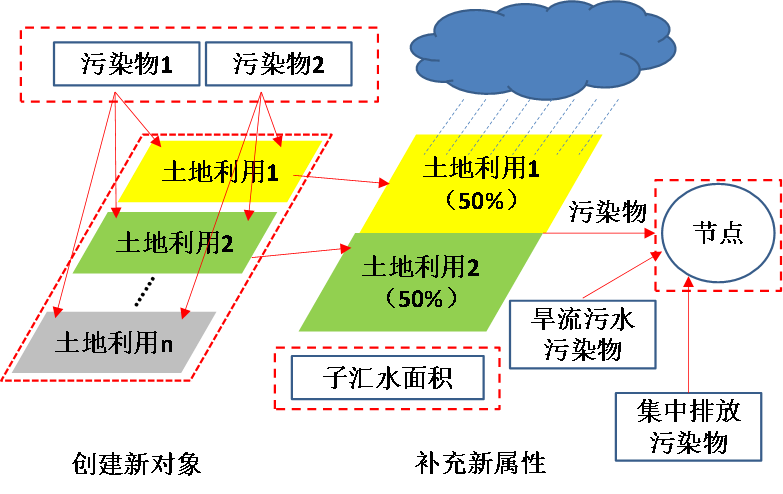

4.1面向海绵城市建模:建立面向海绵城市的水文、水动力模型，依据水量守恒原则计算地块的年径流控制率、污染物削减率。

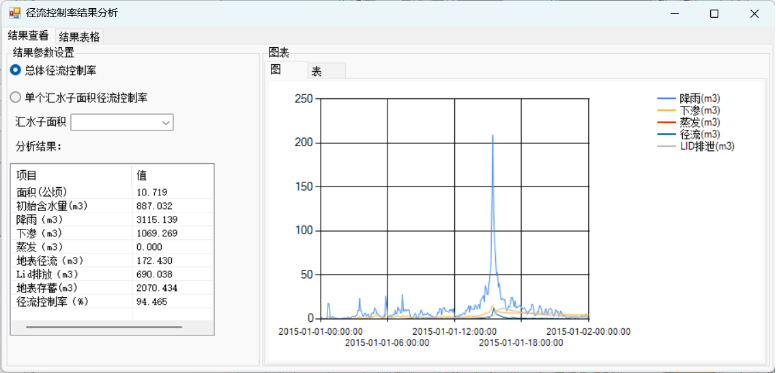

4.2年径流总量控制率计算:可一键获得模型整体及单个汇水子面积的年径流总量控制率计算结果。

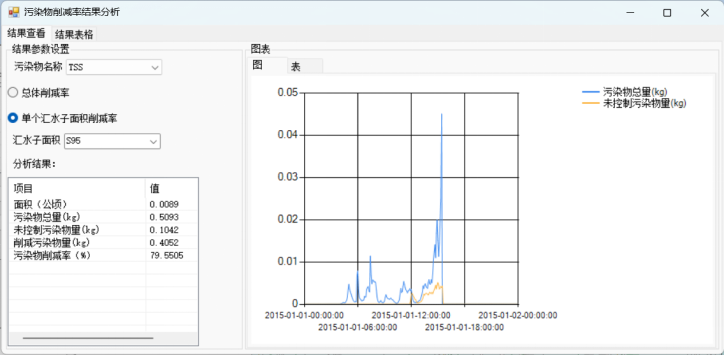

4.3污染物削减率计算:可一键获得模型整体及单个汇水子面积的污染物削减率计算结果。

第五部分、SWMM二次开发基础

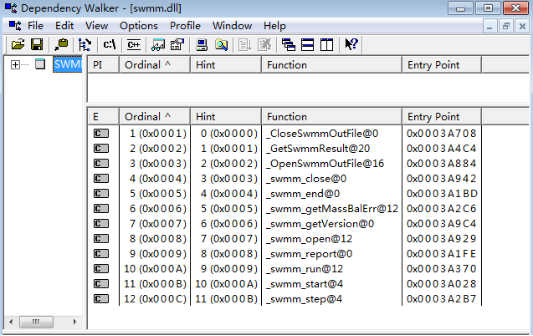

5.1 SWMM动态链接库接口函数的调用:编译SWMM源代码生成动态链接库文件，介绍接口函数功能及调用方式。现场编程实现模拟功能。

5.2 SWMM二进制模拟结果文件结构解析:解析out文件实现对于模拟结果都灵活提取。现场编程实现out文件中指定结果提取功能。
