一、项目整体说明

做这套系统的初衷很直接：期货行情数据每天都在变化，单纯把数据放在 Excel 里不方便观察，单独写脚本又缺少展示入口，所以我把数据采集、数据入库、指标统计、图形化展示、资讯管理和预测模型放到一个 Web 系统里。页面打开之后，用户可以从首页快速看到行情概况，也可以进入价格分析、合约分析、时间分析、日行情指数分析等模块，按日期、合约或指标进行切换。

项目主要围绕棉花及农产品相关期货行情展开，后台使用 MySQL 保存行情、资讯、用户、公告等数据，前端采用 Layui 风格页面，图表部分由 ECharts 完成。整体效果不是只演示一张图，而是把“数据从哪里来、怎么存、怎么查、怎么画、怎么预测”都连成一条完整链路。对于课程设计、毕业设计或者项目展示来说，这种结构会比单一模型训练更完整，也更容易讲清楚。

从资料包中可以看到，系统包含完整的 Flask 工程、数据库脚本、爬虫脚本、模型训练脚本、页面模板和静态资源。SQL 文件中已经整理了期货行情表、商品辅助表、新闻资讯表、用户表、分类表和公告表等数据结构，能够支撑日常演示和二次扩展。视频中展示了登录、首页、行情列表、价格分析、合约分析、时间分析、预测模块和后台维护页面，项目可视化效果比较直观。

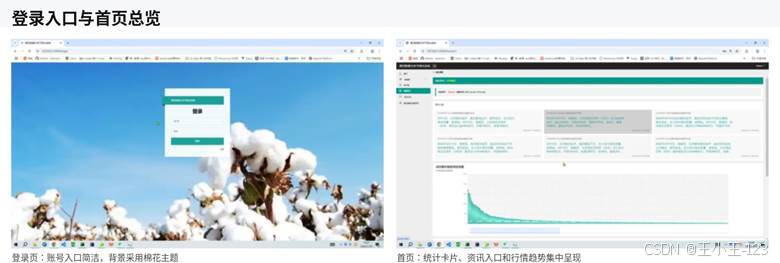

图1 登录入口与首页总览

二、系统功能看点

系统首页承担的是“快速看情况”的作用。进入系统后，可以看到顶部导航、左侧菜单、行情信息卡片、资讯入口和趋势图。首页的价值不在于堆满数据，而是把用户最先需要关注的信息摆出来，让后续分析有一个入口。对于行情类项目来说，首页最好能同时具备三类信息：一是近期行情概况，二是数据列表入口，三是统计图表入口。这个项目基本把这些内容都串起来了。

数据表模块负责承接底层行情数据。通过分页列表，可以查看合约代码、开盘价、收盘价、最高价、最低价、成交量、成交额和交易日期等字段。后台还预留了新增、编辑、删除、筛选等常规管理操作。展示类项目最容易被忽视的一点就是数据管理，只有图表没有数据列表，讲解时会显得来源不清；这个系统把原始数据和统计结果放在同一个后台中，后面解释图表就更自然。

可视化模块是整套项目最适合展示的部分。价格分析页按照价格区间统计开盘价、收盘价、最高价、最低价等指标，合约分析页统计不同合约出现频次和成交量，时间分析页支持按年月筛选，日行情指数分析页则把期货行情与农业指数数据放在一起对比。不同页面对应不同分析角度，既能展示系统功能，也能体现数据处理思路。

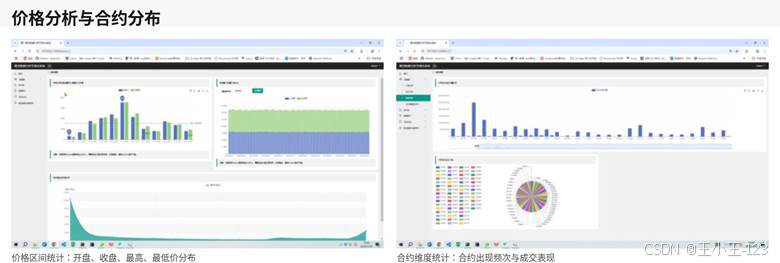

图2 价格分析与合约分布效果

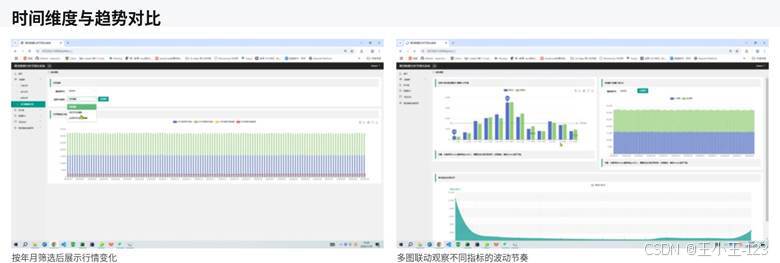

图3 时间维度与趋势对比效果

三、数据采集与数据入库

项目中的数据准备不是手工凑几条记录，而是单独放在 spiders 目录下，包括期货行情采集脚本、资讯采集脚本、CSV 文件和多份 Excel 文件。行情数据整理后写入 cfinfo 表，字段包括 code、opening、close、high、low、number、amount、day 等；资讯内容写入 news 表；用户、公告、分类等后台数据则写入对应业务表。这样设计以后，前台页面不需要直接读取原始文件，而是统一通过数据库查询获取数据。

从 SQL 脚本看，cfinfo 表中已经有 2 万余条行情记录，cropsdata 表中有 3.5 万余条辅助商品数据，news 表中有 200 余条资讯记录。这样的数据量足够支撑图表展示、分页查询、条件筛选和模型训练，不会出现页面空荡荡、图表没有变化的情况。对于学生项目来说，数据规模不一定越大越好，关键是字段完整、链路清楚、每个模块都有数据可用。

数据处理部分主要集中在 utils/getDate.py 中，系统会先从数据库读取数据，再把金额、价格、日期等字段转成可计算的格式，最后按区间、合约、年月或分类进行汇总。比如价格区间统计会把价格分成不同档位，成交额统计会把金额按 1-5 万、5-10 万等区间聚合，合约统计会计算不同 code 的出现次数和成交表现。这些处理虽然不复杂，但很适合在展示时说明“图表背后的计算逻辑”。

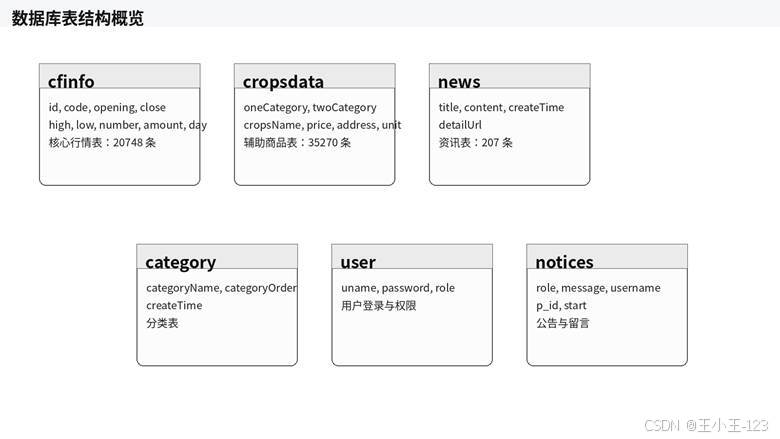

图4 数据库表结构概览

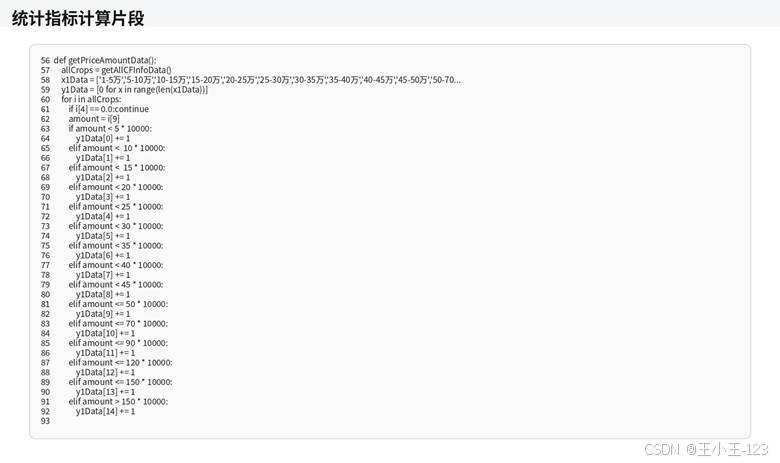

图5 统计指标计算片段

四、可视化分析模块

可视化部分采用的是比较典型的 Flask + Jinja2 + ECharts 组合。后端路由先调用统计函数拿到 xData、yData、resData 等结果，再把这些数据传给 HTML 模板；前端通过 ECharts 渲染折线图、柱状图、饼图等。这样写的好处是逻辑清晰，后端专心准备数据，前端专心展示图形，后续想换图表样式或者增加新指标也比较方便。

价格分析页适合展示整体价格分布。系统会把价格划分为多个区间，然后分别统计最高价和最低价的数量分布；成交额分析则按金额区间统计记录数量。这个模块适合回答“行情大概集中在哪个价格带”“高成交额记录多不多”“不同价格区间是否存在明显集中”等问题。虽然不直接给投资结论，但能把数据的整体形态呈现出来。

合约分析页更偏向横向对比。系统将不同合约作为统计对象，展示合约出现频次和成交量聚合结果。时间分析页则更适合观察某个月份内的行情波动，用户切换年月后，页面会重新渲染对应时间段的图表。日行情指数分析页把期货行情与相关农业指数放在一起，对比开盘、收盘等指标变化，展示效果更丰富，也更容易体现系统的数据整合能力。

另外，项目还生成了多个词云图，用来展示品名、分类、标题和地区等文本特征。词云并不是核心预测模型，但在项目展示中很有用：它能让读者一眼看到高频关键词，帮助理解数据集中主要出现了哪些商品、地区和资讯主题。对于宣传页面来说，词云图的视觉冲击力也比较强。

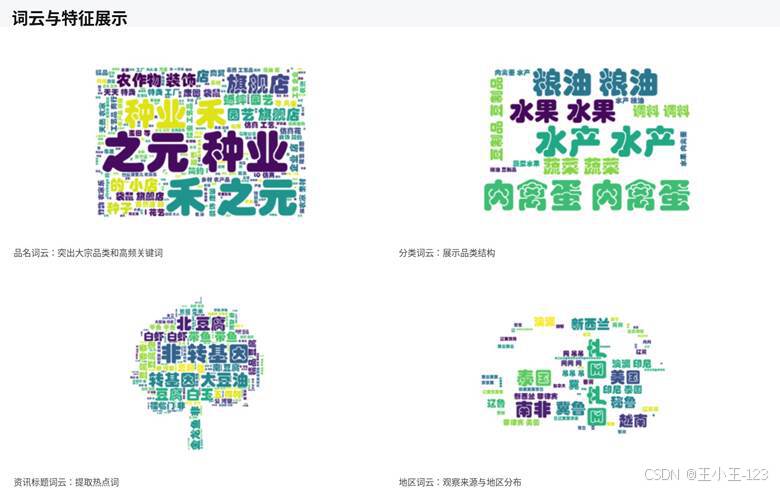

图6 词云与特征展示

五、预测模型模块

系统中单独设置了模型预测入口，用户可以输入合约代码、开盘价、最高价、最低价、成交量、成交额和日期等参数，后台调用模型进行收盘价预测。这个模块把机器学习部分嵌入到了 Web 系统中，不只是停留在 notebook 或控制台输出，演示时可以直接在页面填参数、点提交、看结果。

资料包中包含多元线性回归、CNN、LSTM、RNN 等模型脚本。线性回归模型主要通过 code、opening、high、low、number、amount、day 等特征预测 close；CNN、LSTM、RNN 脚本则基于 Keras 构建回归网络，并保存为 h5 模型文件。对于项目展示来说，可以把线性回归作为稳定演示入口，把深度学习模型作为扩展亮点说明。

模型部分的关键点不在于把算法说得多复杂，而是要讲清楚特征输入、目标输出和系统调用流程。数据先从 MySQL 读取，合约代码用 LabelEncoder 编码，价格、成交量和成交额转成数值，日期转成时间戳；然后划分训练集和测试集，训练模型，最后在页面中传入参数并返回预测结果。这个流程足够完整，也方便后续替换成更高阶的模型。

如果继续优化，可以加入模型评估指标展示，比如 MAE、RMSE、R²，或者增加预测值与真实值的对比图。现在的系统已经具备预测入口，后续只要把训练结果、模型指标和误差分析补上，就可以把“能预测”进一步扩展为“预测效果可解释”。

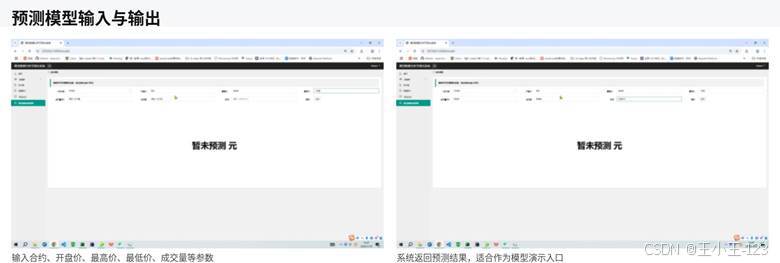

图7 预测模型输入与结果展示

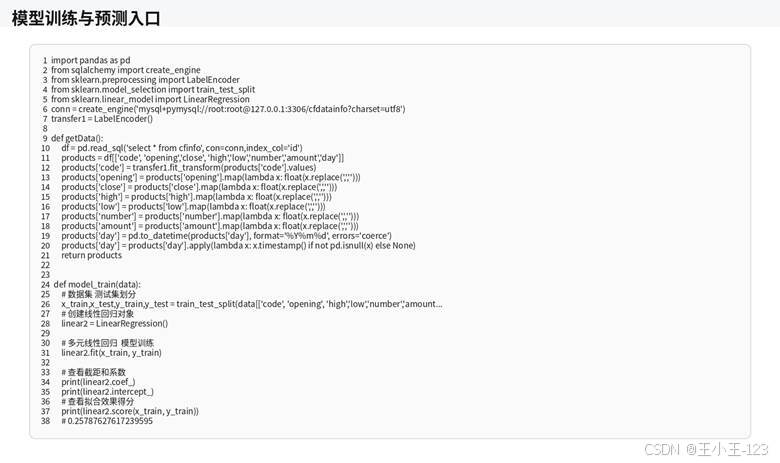

图8 模型训练与预测代码片段

六、后台管理模块

除了图表和模型，系统还保留了比较完整的后台管理能力。用户可以登录和注册，管理员可以进入用户管理、分类管理、资讯管理、公告管理等页面，数据表中也提供了分页展示、筛选和维护入口。很多数据分析项目只重视图表效果，但忽略了后台维护；这个项目的好处是前台展示和后台管理放在一起，更像一个完整的信息系统。

登录模块采用 Flask session 保存用户状态，通过 before_request 对未登录用户做访问控制。普通用户和管理员可以通过 role 做简单区分，admin 用户进入系统后能看到更多管理入口。虽然权限控制还可以继续细化，但对于课程项目来说，这已经能体现基本的用户体系。

公告和资讯模块可以让系统更有业务感。期货行情系统并不应该只有数字，还应该有市场新闻、提示信息和数据说明。项目中 news 表保存标题、内容、创建时间和详情链接，公告表保存角色、消息、用户名等字段，页面可以展示近期资讯，也可以在后台维护公告内容。这样的设计让系统从“图表页面”变成了“可运营后台”。

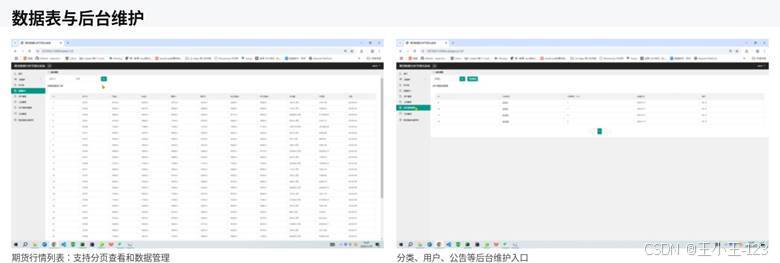

图9 数据表与后台维护页面

七、技术架构与代码组织

项目整体采用 Python Web 技术栈，后端入口是 app.py，主要负责路由注册、页面渲染、表单接收、登录校验和模型调用；utils/query.py 封装数据库连接与 SQL 执行；utils/getDate.py 负责把数据库查询结果整理成图表需要的数据结构；templates 目录放置各个 HTML 页面；static 目录放置 CSS、JS、ECharts、词云图和上传文件。整体目录清楚，后续维护时能够快速定位模块。

数据库层使用 MySQL，连接方式包括 PyMySQL 和 SQLAlchemy。页面层使用 Jinja2 模板把后端数据注入页面，图表层通过 ECharts 渲染。模型层使用 pandas、numpy、scikit-learn、TensorFlow/Keras 等库完成特征处理和模型训练。这样的组合比较常见，也适合学生项目落地：环境容易搭建，代码容易讲解，页面效果也比较快能做出来。

从架构上看，系统可以拆成五层：第一层是数据来源，包括行情文件、资讯采集和指数文件；第二层是数据存储，主要由 MySQL 表承接；第三层是业务服务，Flask 负责组织路由和调用统计函数；第四层是展示页面，ECharts 负责图表，Layui 负责后台风格；第五层是模型预测，把回归模型接到 Web 表单中。只要这五层讲清楚，整个项目的逻辑就很顺。

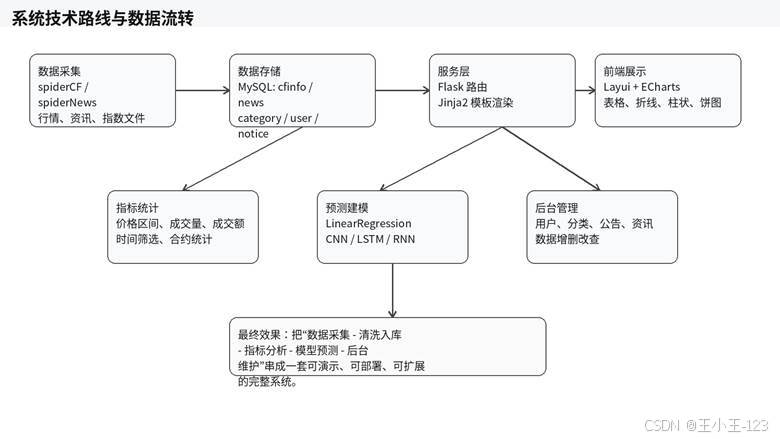

图10 系统技术路线与数据流转

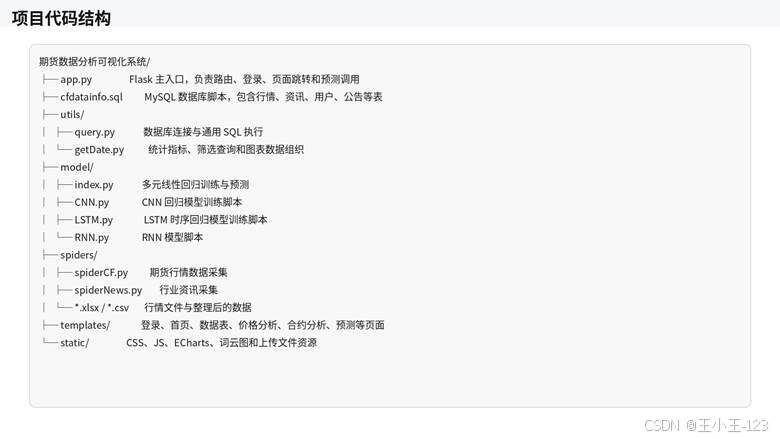

图11 项目代码结构

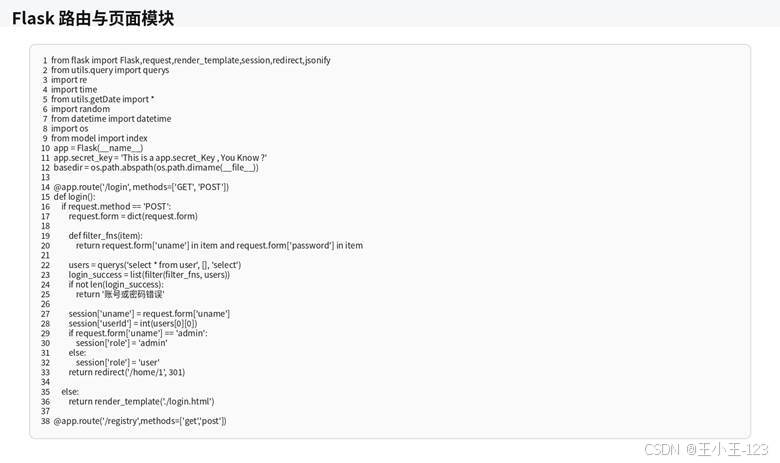

图12 Flask 路由与页面模块片段

八、页面展示与讲解重点

展示这个项目时，建议不要一上来就讲代码细节。先从登录页和首页进入，让读者看到系统已经跑起来；再进入数据表页面，说明行情数据不是写死的，而是来自数据库；然后进入价格分析、合约分析、时间分析和指数分析页面，用图表展示不同维度的统计结果；最后进入模型预测页面，输入参数并返回预测结果。这样的顺序更符合观看习惯。

讲技术路线时，可以重点突出三点。第一，数据链路完整：从采集脚本到数据库，再到图表展示，形成闭环。第二，功能模块完整：既有数据表、统计图、资讯公告，也有模型预测和用户管理。第三，扩展空间清楚：后续可以增加更多期货品种、补充模型评估指标、加入权限细分、接入实时行情接口，或者把页面改成更现代的 Vue 前端。

讲模型时不要过度展开公式，抓住“输入什么、预测什么、怎么接入系统”即可。讲可视化时也不要把每一张图的所有数值都讲完，重点说明图表能从哪些角度观察行情。项目介绍的目的不是把论文内容全部复述出来，而是让别人快速看懂系统能做什么、效果怎么样、技术点在哪里。

如果用于答辩或展示，可以把亮点整理成一句话：这是一套基于 Flask、MySQL、ECharts 和机器学习模型构建的期货行情分析系统，实现了行情数据管理、价格统计、合约分析、时间趋势展示、指数对比、资讯维护和收盘价预测。这个表述既覆盖了功能，也把技术栈带出来了。

九、项目可以继续优化的方向

当前版本已经具备完整演示能力，但如果继续打磨，可以从四个方向升级。第一是数据实时性，可以把现有文件采集升级为定时任务，按固定时间自动更新行情和资讯。第二是模型评估，可以在页面增加训练集、测试集、误差指标和预测对比图，让模型结果更有说服力。第三是交互体验，可以增加多条件筛选、图表联动、导出 Excel、导出图片等功能。第四是权限体系，可以把普通用户、管理员和数据维护员分开，细化不同角色的操作范围。

界面方面也有优化空间。现在的系统已经有后台风格和图表展示，如果想进一步提升观感，可以把首页重做成大屏式布局，把关键指标、行情趋势、合约排行和资讯热点放到同一个页面；也可以把统计图拆成卡片式布局，让用户更快找到自己关注的模块。对于宣传展示来说，首屏视觉效果非常重要。

工程方面可以把数据库账号、端口、模型路径等配置放到 config 文件或环境变量中，把爬虫、训练、预测、后台服务拆成更清晰的模块。这样部署时更方便，也能减少路径和环境问题。对于后续交付来说，最好补充一份安装说明、数据库导入说明、运行截图和常见问题说明，这样别人拿到项目后更容易跑通。

十、总结

这套期货数据分析可视化系统的核心价值，是把行情数据、统计分析、模型预测和后台管理结合到了一起。它不是只做一个训练脚本，也不是只做几个静态图表，而是从数据采集到页面展示都能形成闭环。对于需要展示工程完整度的项目来说，这一点很重要。

从功能上看，系统覆盖登录注册、首页概览、行情数据表、价格分析、合约分析、时间分析、日行情指数对比、模型预测、新闻资讯、公告和用户管理等模块；从技术上看，系统使用 Flask、MySQL、PyMySQL、SQLAlchemy、pandas、scikit-learn、Keras、ECharts 和 Layui 等技术；从展示效果看，视频中的页面已经能够支撑完整演示。

后续如果继续完善，只要围绕实时数据、模型指标、图表联动和部署说明做增强，项目的完成度还可以再提升一档。整体来看，这个项目比较适合作为数据分析可视化、金融行情分析、Python Web 开发、机器学习应用落地等方向的综合案例。
