从“测”到“判”——电机工作状态诊断的方法体系与实现路径
目录
摘要
电机工作状态诊断是保障工业系统安全可靠运行的核心技术环节，其本质是从多维物理信号中提取故障特征、建立“信号—特征—故障”的映射关系，并据此做出决策。本文从方法论层面系统梳理了电机故障诊断的三类基本方法——数学模型法、信号处理法与人工智能法，分析了它们各自的原理边界与适用场景；在此基础上，探讨了从数据采集到故障决策的完整工程实现路径，包括传感器选型与多模态融合策略、边缘计算与云平台的协同部署架构。研究表明，电机诊断技术正在经历从“单信号阈值判断”到“多模态深度学习”、从“事后维修”到“预测性维护”的范式跃迁，而这一演进的动力不仅来自算法本身的进步，更反映了工业运维理念从“被动响应”向“主动预防”的深层转型。
关键词：电机故障诊断；状态监测；多模态融合；边缘计算；人工智能
一、引言
现代工业体系的运转高度依赖电机的可靠性。一台电机的非计划停机可能引发整条生产线的瘫痪，造成数十万甚至数百万的经济损失，乃至安全事故。据统计，工业设备的意外故障中，电机相关故障占比可观，其中相当一部分在演变为灾难性故障之前会经历较长的早期征兆期——若能及时发现并干预，可以避免绝大多数非计划停机。电机工作状态诊断技术的根本任务，正是在故障尚处于萌芽阶段时，通过监测电机运行过程中的物理特征变化，实现“早发现、早预警、早处置”。
然而，电机状态诊断并非一个单一的技术问题，而是一个融合了传感技术、信号处理、模式识别与系统工程等多学科知识的综合性命题。它面临着三重根本性矛盾：其一，故障早期征兆往往淹没在正常运行的强背景信号之中，如何从“信噪比极低”的观测数据中提取出微弱而决定性的故障特征；其二，不同故障类型可能产生相似的表征，同一故障在不同工况下又可能呈现截然不同的特征模式，如何建立稳健而可泛化的映射关系；其三，诊断系统必须在计算资源受限的边缘设备上实现实时响应，同时又需具备足够的模型复杂度以保证诊断精度——实时性与复杂度的矛盾贯穿始终。
本文试图从方法论和实现路径两个维度，对上述问题给出系统的回应：首先，从故障机理出发，对BLDC电机（以及更一般化的永磁电机）的主要故障类型进行分类；其次，系统阐述三大类诊断方法的基本原理与适用边界；再次，讨论从数据采集到故障决策的工程实现链路；最后，展望这一领域的发展趋势与未来挑战。
二、电机故障的类型与机理
电机故障诊断的第一步，是理解“什么可能出故障”。从系统构成来看，电机故障可大致分为电气故障与机械故障两大类，二者之间还存在耦合——机械故障可能引发电气异常，电气故障也可能加速机械磨损。这一耦合性是诊断复杂性的根源之一。
2.1 定子绕组故障
定子绕组故障是电机最常见的电气故障之一，尤以匝间短路最为典型。其主要成因包括绝缘老化、过电压冲击、热应力循环等。匝间短路的初期特征是在绕组内部形成一个小电流回路，导致局部过热，若未能及时诊断，故障将在很短时间内迅速扩展至整相绕组，最终引发相间短路或接地故障。需要特别注意的是，匝间短路在中后期的恶化速度极快，因此对早期诊断的时效性要求极高。
2.2 转子故障
对于永磁BLDC电机，转子故障主要体现为永磁体退磁或局部不可逆失磁。退磁的发生通常源于高温、大电流退磁效应或长期过载运行。退磁的后果是转子磁链下降，单位电流产生的转矩降低，电机效率下降，电流增大，发热加剧——形成正反馈的恶性循环。对于感应电机，转子故障则体现为转子断条或端环开裂，其本质特征是转子导条因热循环疲劳而断裂。
2.3 轴承故障
轴承故障是机械故障中占比最高的类型，据统计占电机故障的40%-60%。轴承故障的典型模式包括内圈、外圈、滚动体或保持架的局部缺陷。当滚动体通过缺陷点时，会产生周期性冲击振动，其频率由轴承几何参数和转速共同决定。这一周期性特征是诊断轴承故障的核心依据。
2.4 其他故障类型
除上述三类核心故障外，电机驱动系统还可能发生功率管（MOSFET/IGBT）开路或短路故障、霍尔传感器失效故障，以及由安装不当引起的气隙偏心、轴不对中和不平衡等机械故障。对于BLDC电机而言，霍尔传感器故障尤其值得关注——因为六步换向法的换向逻辑完全依赖霍尔信号的状态组合，任一霍尔传感器的失效都会导致换向错乱，引发剧烈转矩脉动甚至电机失步。
需指出的是，上述故障类型并非孤立存在的。例如，轴承滚道剥落导致的周期性冲击，会通过转轴传递到转子，引起气隙磁导的周期性变化，进而调制定子电流的幅值和频率——这一耦合效应使得故障特征在不同物理信号中“交叉呈现”，既是多模态融合诊断的理论基础，也是诊断复杂化的根本原因。
三、诊断方法：从物理模型到数据驱动
面对多样化的故障类型和耦合的故障机理，学术界和工业界发展出了三类基本的诊断方法论：数学模型法、信号处理法和人工智能法。这三类方法并非排他性替代，而是在不同应用场景下各司其职、相互补充。
3.1 数学模型法：基于第一性原理的精准诊断
数学模型法的核心逻辑是：建立电机在健康状态下的精确数学模型（如电磁场方程、磁网络模型或等效电路模型），将模型输出与实际测量值进行对比，偏离显著者即为故障。
具体而言，这一方法包括电磁方程法、磁网络法和有限元法等子类。电磁方程法通过建立电机的dq轴电压方程，对参数辨识结果进行状态估计；磁网络法将电机磁路离散化为磁阻网络，提高了计算效率；有限元法则通过完整的电磁场数值求解，提供最高精度的模型输出，但计算开销也最大。
数学模型法的本质优势在于物理可解释性强——诊断结果有清晰的物理意义，不受训练数据分布影响，适用于安全性要求极高的场合（如航空航天、核工业）。但其根本局限也同样突出：模型精度严重依赖参数准确性，而实际运行中电机参数会随温度、饱和等因素动态变化；同时，复杂故障（如部分退磁的非均匀分布）难以用低阶模型精确描述。
3.2 信号处理法：从信号中“听出”故障的声音
信号处理法的核心逻辑是：故障会在电机的电流、电压、振动、温度、声音等物理信号中留下“指纹”——特定的频率分量、时域波形特征或统计特征。通过信号分解、变换和特征提取技术，可以从强背景信号中剥离出这些故障特征。
定子电流分析法 是信号处理法中应用最广泛的一支，其核心依据在于：几乎所有电机故障都会通过转矩脉动或气隙磁导变化对定子电流产生调制效应。例如，转子断条会在电流频谱中产生位于基频两侧的特征边频——(1 ± 2s)f₀，匝间短路则会产生高频谐波成分。
振动分析法 在机械故障检测方面更具优势。振动分析被公认为检测不平衡、不对中、松动等机械故障最有效的方法之一。大多数机械故障都会在1倍转速频率分量上体现，这使得单从幅值大小难以区分故障来源，需结合振动随转速变化的速度依赖性等信息进行综合判断。
信号处理法的突出优点是物理意义明确、特征可解释——诊断结论可以直接追溯到特定的故障频率。但这一方法的局限性在于：在背景噪声强的工业环境下，频谱分析的信噪比可能不足；同时，它依赖预先已知的特征频率，对于新型或复合故障缺乏自适应能力。
3.3 人工智能法：从数据中学习故障的“语言”
人工智能法的核心逻辑是：不再预先规定故障的数学模型或特征频率，而是让算法从大量标注数据中“自行学习”信号到故障类型的映射关系。根据算法架构的不同，可进一步细分为机器学习法、深度学习法和组合方法。
机器学习法以人工设计的特征工程为前提——先通过信号处理手段提取特征（如时域统计量、频域能量、小波系数等），再以这些特征为输入训练分类器（如支持向量机、随机森林等）。这类方法的准确度高度依赖特征工程的合理性，对于复杂耦合故障的泛化能力有限。
深度学习方法则在很大程度上规避了人工特征提取的局限性。卷积神经网络（CNN）可直接以原始时域信号或时频图作为输入，自动学习故障判别所需的层次化特征。例如，有研究基于YOLO11模型对电机轴承故障进行智能分类，通过时频变换后的二维特征图实现了高精度诊断。
可解释性危机与解决路径：深度学习的高精度是以牺牲物理可解释性为代价的，这在安全性关键场合构成障碍。学术界正在探索的可解释AI、数字孪生融合等方法，试图在数据驱动的灵活性与物理机制的透明性之间寻找新的平衡点。
3.4 三类方法的选择策略

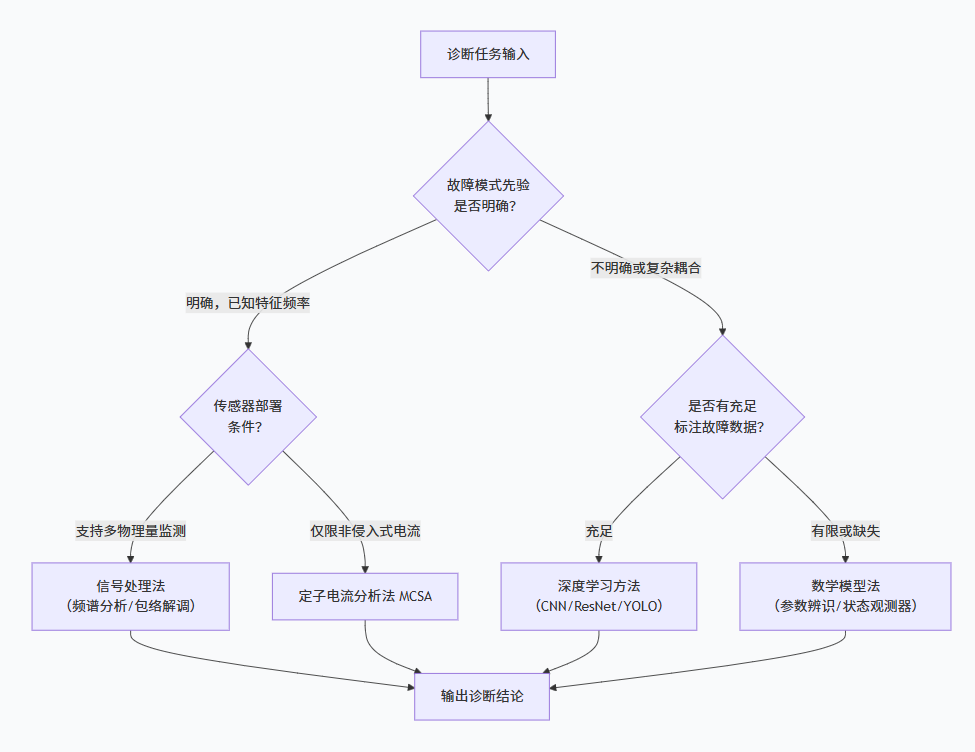

三类方法在实践中的选择应当基于具体场景的特征进行判断。数学模型法适用于模型精度高且可在线更新的场景，其计算负担重但物理可解释性强；信号处理法适用于特征频率已知且信噪比充足的应用，实时性好且实现门槛低；人工智能法则适用于故障模式复杂、特征不明确或工业现场样本充足的场合，模型复杂度高但精度潜力最大。下图展示了基于故障特征可识别性和计算资源约束的方法选择逻辑：
信号处理法在特征频率已知、信噪比充足时实时性最好；人工智能法则在样本充足时精度潜力最大，但在数据有限或分布偏移时需谨慎评估可靠性；模型法的适用场景最受限，常用于尚不具备部署大型传感器网络条件而需要维持可解释性的场合。
四、信号维度与多模态融合策略
选择何种诊断方法，从根本上取决于能够获取什么样的信号。信号的种类、质量与维度，直接决定了诊断系统的能力上限。
4.1 单一信号的诊断局限
传统的故障诊断倾向于依赖单一信号类型——最常见的方案是单一电流信号分析（MCSA），因为这只需利用现有电流互感器，无需额外传感器，是成本最低、最不具侵入性的方案。然而，单一信号的局限性不容忽视。当电机由变频器供电时，逆变器产生的高频PWM载波及其谐波会严重干扰故障特征频率的提取，使得传统MCSA方法的诊断性能显著下降。此外，单一信号无法有效区分电气故障与机械故障——电流异常可能是绕组故障，也可能是轴承故障引发的负载波动——这一模糊性使得依赖单一信号的系统在复杂现场容易误判。
4.2 多模态融合的必要性
多模态融合诊断的核心理念是：不同物理信号对不同类型的故障具有互补的敏感性。振动信号对不平衡、轴承故障等机械异常最敏感；电流信号对匝间短路、退磁等电气异常反映最直接；温度信号对过载、散热不良等热异常有预警作用；漏磁通信号能反映气隙偏心和转子不对中。通过多模态信息的互补融合，可以显著提高诊断的准确性和鲁棒性。同时，多信号之间可以互相验证——若电流异常和振动异常同时出现，比仅凭单一信号更可能反映真实的复合故障。
4.3 新型信号维度的拓展
在传统“振动—电流—温度”三件套之外，学术界和产业界正在探索新的信号维度。基于漏磁通的分析能够检测气隙偏心、转子断条等难以通过其他信号直接观察的故障类型。基于声纹与声振温一体的综合感知则利用运行噪声中的高频分量捕捉早期轴承故障的微妙变化。此外，工业大模型技术正在推动将多源异构数据（含设备历史数据、工艺参数、环境条件等）纳入统一的分析框架。
五、实现方案：从数据采集到故障决策
诊断方法从理论转化为工程实践，需经过完整的数据处理链条。这一链条可划分为数据采集、特征提取、模型推理和决策输出四个环节。
5.1 数据采集层：传感器的选型与部署
传感器的选择应基于目标故障类型、部署约束和成本预算综合权衡。振动传感器适用于机械故障检测，宜采用加速度计获取宽频带信息；针对轴承早期故障，需保证足够的高频响应带宽。电流传感器适用于电气故障检测，霍尔效应或分流电阻方案均可，但变频供电场合需关注采样率是否足以解析基频附近的关键边频。温度传感器通常嵌入绕组端部或轴承座，用于热监测。
近年来，嵌入式AI的发展推动传感器端实现初步的智能数据处理——例如在节点上部署TinyML模型进行异常值预筛选，减少上传数据量。这一“边缘预处理”策略对降低网络负载具有实际价值。
5.2 数据处理与特征提取层：从原始信号到可诊断信息
数据预处理的核心任务是消除噪声、提取与故障相关的敏感特征。这一环节直接决定了上游诊断算法的输入质量。
时移相减与滤波技术：在电流信号分析中，基频分量往往远强于故障特征分量，直接进行FFT会导致故障边频被淹没。时移相减法通过将原始信号与一个延迟整数个基频周期后的信号相减，消除基频成分，放大故障特征频率的相对占比。
级联FFT与嵌入式资源约束：工业诊断系统通常运行在嵌入式硬件上，而完整的FFT计算所需的内存和时间往往超出边缘设备的能力。级联FFT算法通过分块计算缓解了这一矛盾，提升了频谱分析的工程可行性。
时频分析与小波变换：对于非平稳信号（如启动过程中采集的振动或电流信号），传统FFT的适用性有限。小波变换和S变换等时频分析方法能够同时提供时间和频率域的信息，更适合捕捉启动瞬态中的故障特征。
5.3 模型部署层：从云端智能到边缘计算
诊断模型的部署架构经历了从“边缘采集+云端分析”到“边缘智能+云端协同”的演进。纯云端架构将数据传输至云平台进行集中分析，可实现复杂的深度学习模型，但对网络依赖性高、延迟大、数据安全隐患突出。边缘与云协同架构则更为先进：边缘设备进行实时特征提取和初步判断，仅上传异常数据或可疑特征至云端进行深度分析；云端负责大规模数据训练、模型更新与复杂故障追溯。这种混合部署策略正成为工业智能诊断的主流方案。
嵌入式部署方面，模型轻量化技术（剪枝、量化、知识蒸馏）是当前的研究热点。TinyML技术已在电机故障检测中获得验证，基于Edge Impulse平台训练的神经网络模型在Arduino Nano 33 BLE上实现了98.6%的断条故障检测准确率，推理延迟仅为1ms。同时也有研究在STM32F407上实现了CNN的本地部署，证明了轻量化深度学习模型在主流嵌入式平台上的可行性。
5.4 系统集成层：从诊断到运维决策
诊断系统的最终输出不应止步于“检测到故障X”，而应服务于更高层次的运维决策。下一代系统正在从故障报警向全维健康评估和趋势预测演进，为维护计划的精准制定提供多维健康指标、剩余寿命评估和维修建议。同时，系统也正从独立诊断向工业互联网集成转型，诊断结果可以无缝输入企业资产管理系统（EAM），触发工单生成、备件调配等后置流程。此外，数字孪生技术的引入使得系统状态与模型之间能够实现双向映射和持续校准，将诊断能力从“静态故障识别”提升到了“动态状态追踪”的新层次。
5.5 实现架构总览

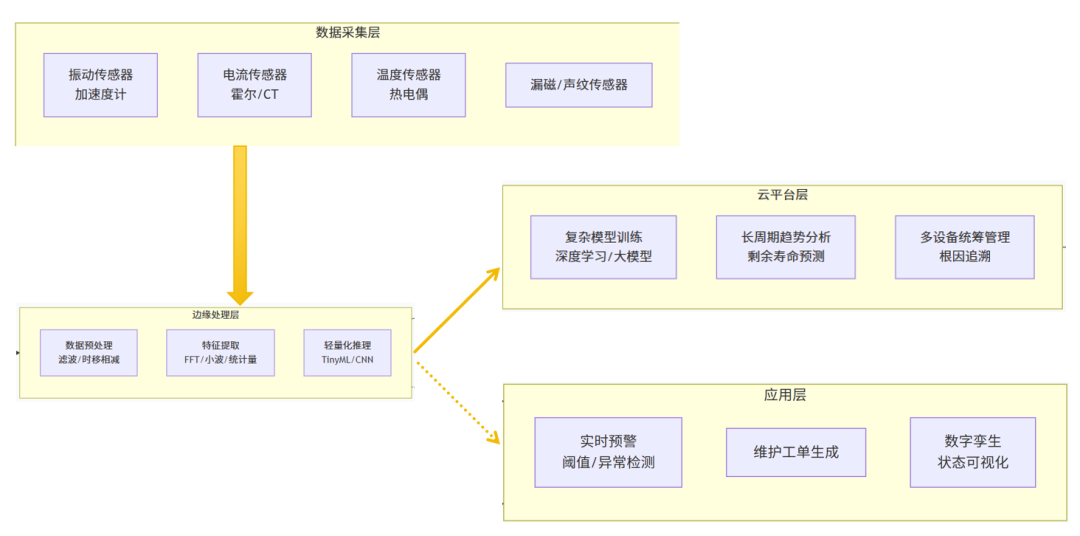

从传感器到运维决策的完整工程实现架构可概括为以下层次（见下页图）——数据采集层负责多模态物理信号的传感与数字化；边缘处理层承担实时特征提取与轻量化推理；云平台层执行复杂模型训练、长周期趋势分析和多设备统筹管理；应用层最终向维护人员输出可操作的决策信息。
部署模式选择：若网络可靠且延迟敏感度高（如大型工厂产线），建议采用“边缘优先”模式，将模型下沉到现场；若数据体量巨大或需跨厂区统一决策（如集团级运维中心），则更适合“云边协同”架构，边缘负责预处理和实时告警，云端负责深度分析与模型更新。
六、总结与展望
6.1 总结
电机工作状态诊断的本质可以概括为“从多模态物理信号中提取故障特征、建立稳健的信号—特征—故障映射、并据此做出可操作的运维决策”。本文从故障分类入手，梳理了数学模型法、信号处理法和人工智能法这三类诊断方法论的原理与边界，指出三类方法并非替代关系，而是在不同场景下各司其职：数学模型法以物理严谨性见长，适用于安全性要求极高的场合；信号处理法以实时性和可解释性占优，是当前工业应用的主流；人工智能法以精度和自适应能力为上，代表了未来的发展方向。
在工程实现层面，本文讨论了从传感器选型到故障决策的完整数据链路，强调了多模态融合策略对提升诊断鲁棒性的价值，以及边缘计算与云平台协同部署架构对平衡实时性与复杂度的工程意义。
6.2 展望
电机状态诊断技术正在经历从“单信号阈值判断”到“多模态深度智能”的范式跃迁。展望未来，以下几个方向值得重点关注。
可解释人工智能：当前深度学习模型的高精度伴随着“黑箱”问题，在电机这一安全性关键领域，用户对诊断结果的信任度是一个不可回避的问题。如何在不显著牺牲精度的前提下提升模型的可解释性——例如通过注意力机制可视化或与物理模型联合训练——将是未来研究的重要方向。
数据效率：工业场景中标记故障样本极其稀缺，如何在小样本条件下实现高精度诊断是实际推广中的主要瓶颈。迁移学习、少样本学习以及基于仿真数据的领域自适应方法正在成为解决这一问题的热点路径。
大模型与知识注入：工业大模型技术正在尝试将庞大的工业知识体系（如故障机理、运维记录、历史案例）注入统一的分析框架中，使诊断系统从“模式匹配”升级为“因果推理”。这一方向若取得突破，电机诊断的智能化水平将迈上一个新的台阶。
数字化运维转型：从更深层的视角看，电机诊断技术的发展本质上是工业运维理念转型的技术映射——从“故障后抢修”到“预测性维护”，从“被动响应”到“主动预防”。这一理念变革的实现，不仅有赖于算法的进步，更有赖于传感技术、通信架构、数据处理和运维流程的系统性整合。
