1、寄存器总结

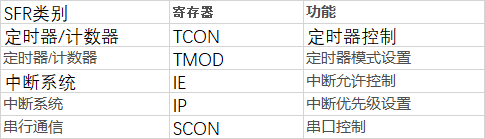

1.1 常用 SFR 汇总表格

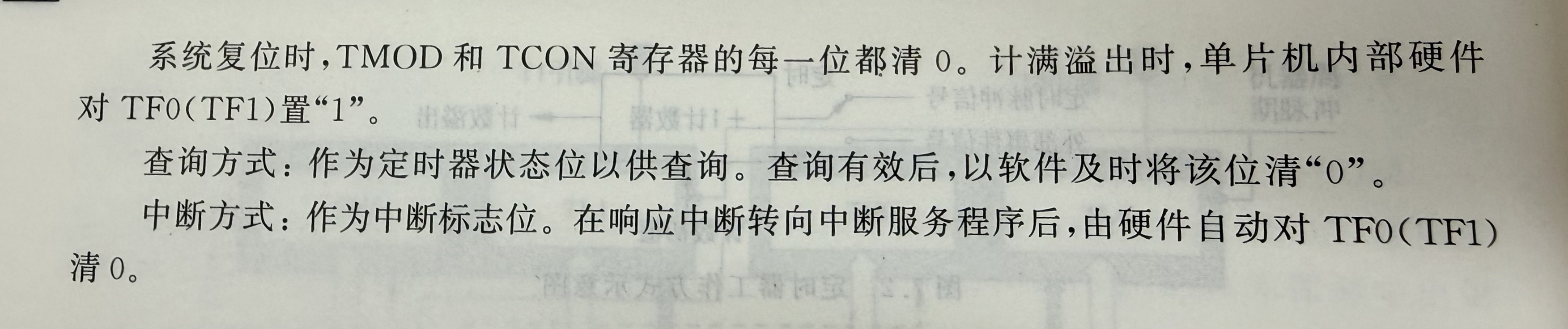

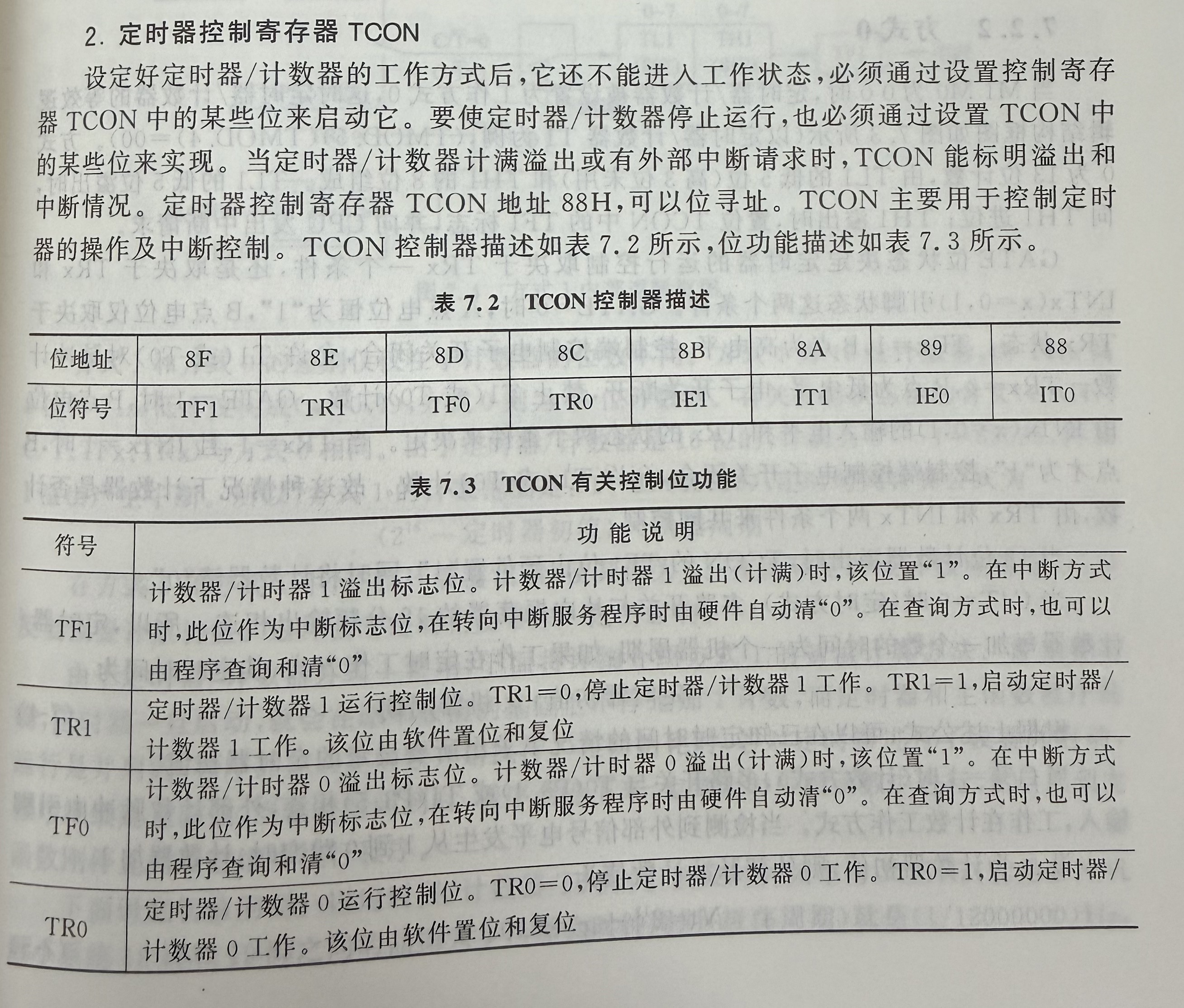

1.2、TCON（定时器控制寄存器）

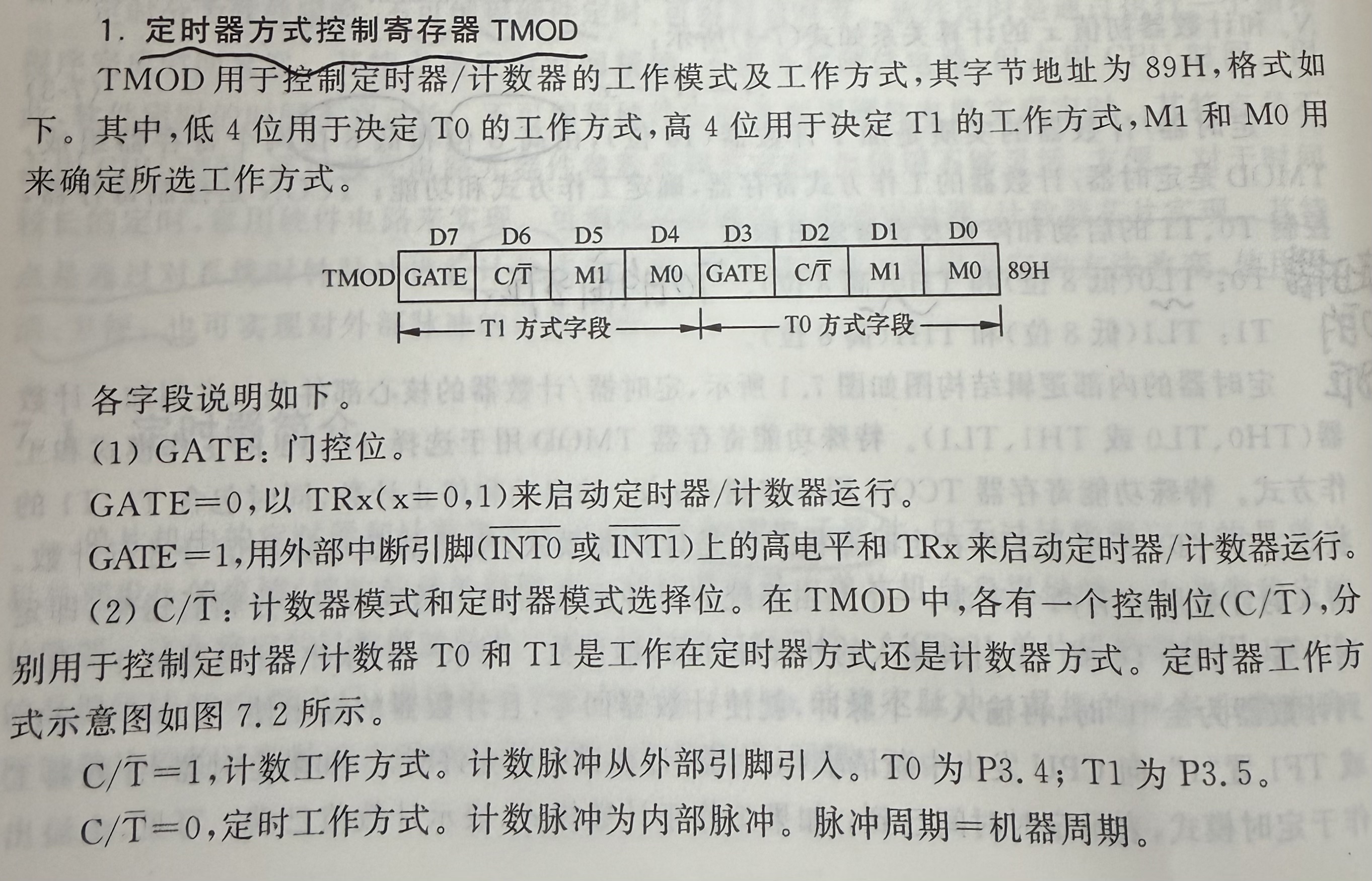

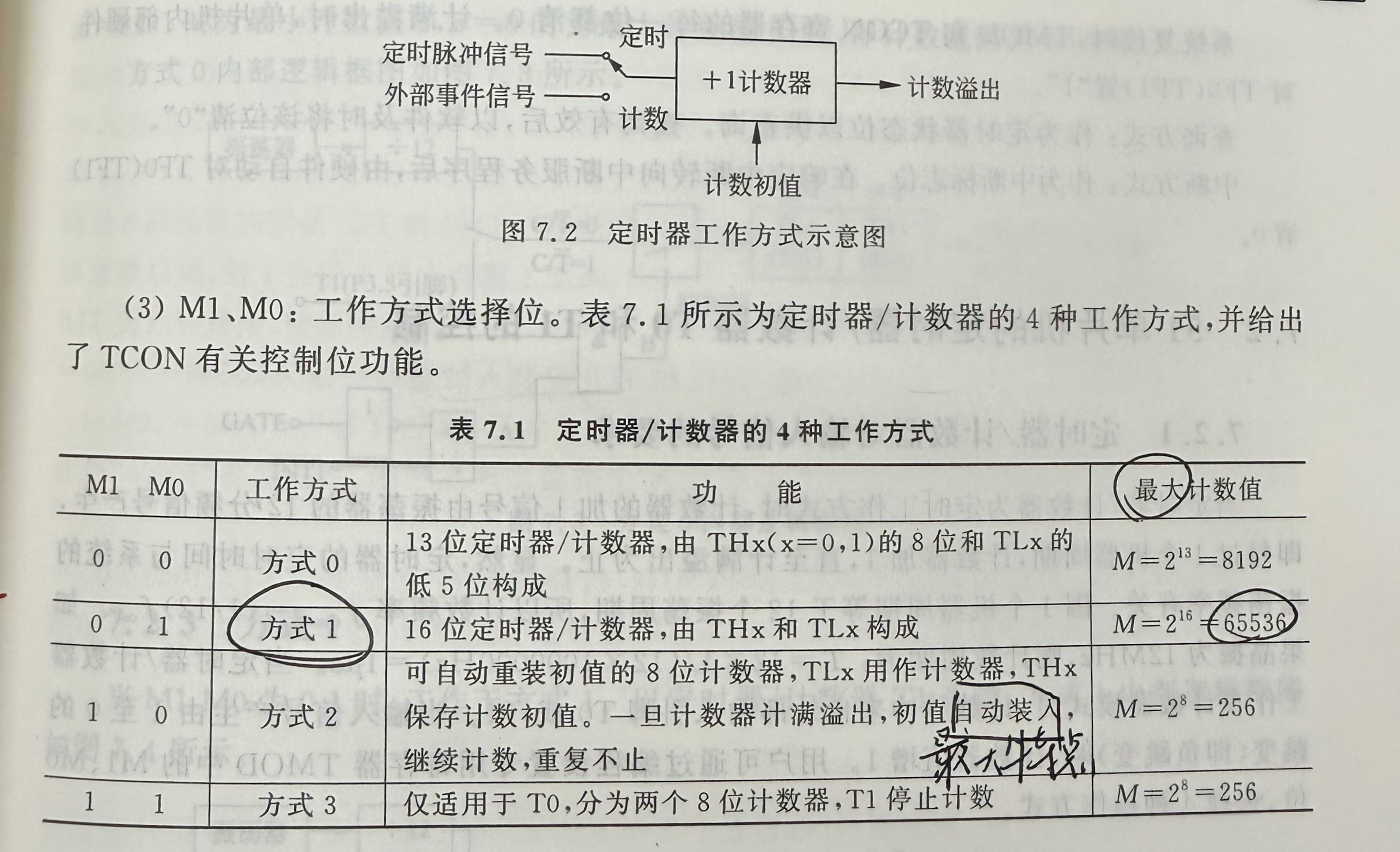

1.3、TMOD（定时器方式控制寄存器）

![TMOD的定义，描述，功能

1.4 IE（中断允许寄存器）

1.5 IP（中断优先级寄存器）

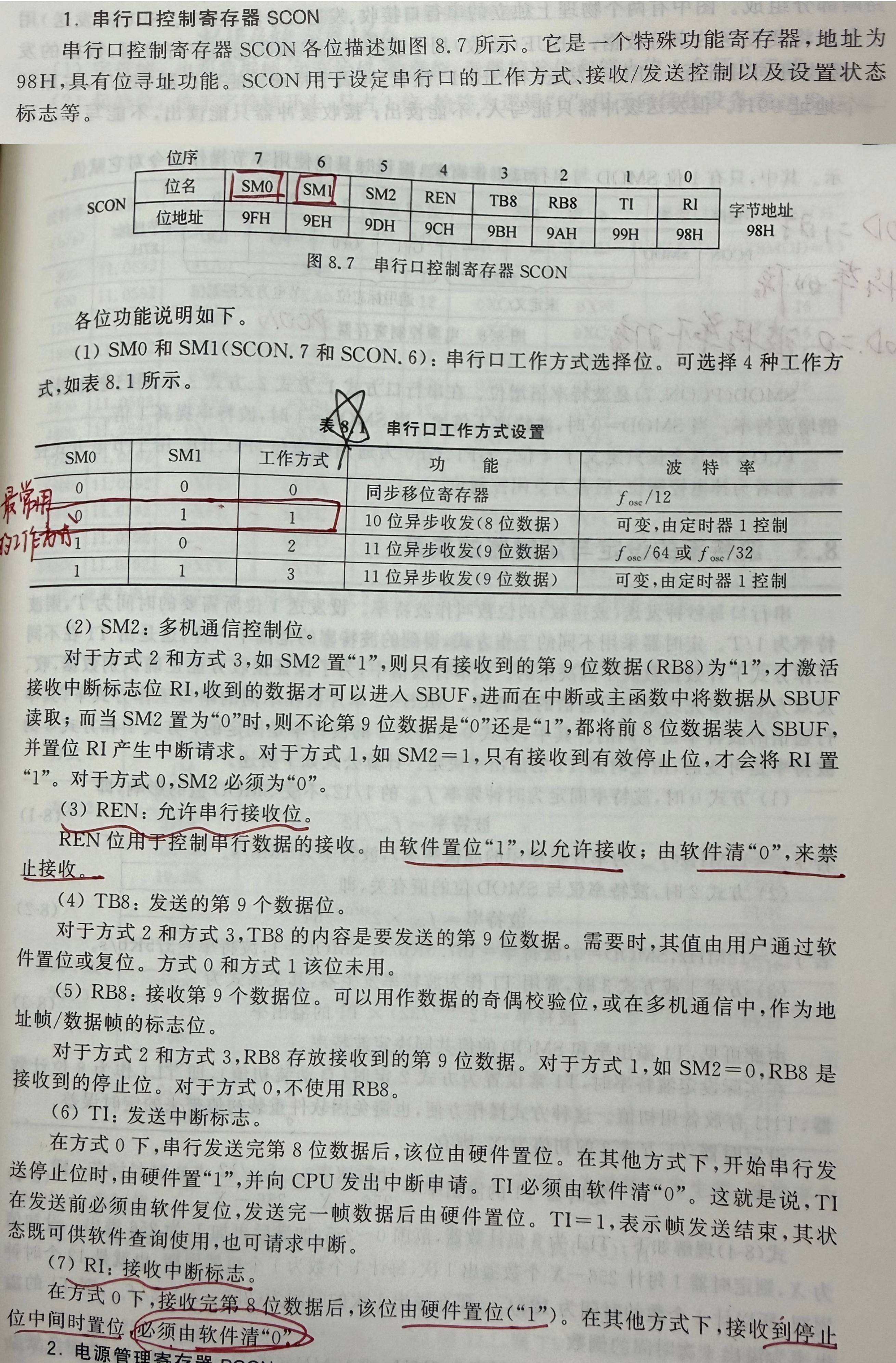

1.6 SCON（串口行控制寄存器）

2、中断总结

下面是8051单片机中断处理流程的Mermaid流程图：

CPU 正在执行主程序时，外部 / 内部突发事件向 CPU 发送请求，CPU 暂停当前主程序，跳转去执行专门的中断服务子程序，处理完事件后，自动回到断点继续执行原主程序。
作用：分时处理多任务、实时响应外部信号、定时控制、串口收发数据，避免 CPU 空循环等待。

2.1 外部中断

1）触发来源
单片机外部引脚电平 / 跳变信号触发：
INT0：P3.2 引脚，外部中断 0
INT1：P3.3 引脚，外部中断 1
2）两种触发方式（TCON 寄存器配置）
电平触发：引脚持续低电平就触发中断；
缺点：低电平一直存在会反复进中断，按键易卡死。
下降沿触发：引脚从高电平跳变到低电平的一瞬间触发一次，常用在按键、外部传感器触发。
3）典型应用
独立按键触发功能切换、外部传感器（红外、限位开关）信号检测、紧急停机触发。
4）关键寄存器
IT0/IT1：触发方式选择位，1 = 下降沿，0 = 低电平
EX0/EX1：外部中断允许开关
EA：总中断开关（所有中断必须打开 EA=1 才生效）

2.2 定时器中断

1）触发来源
单片机内部硬件定时器计数溢出，自动触发中断，不需要外部接线。
51 有 T0（定时器 0）、T1（定时器 1）两个独立定时器。
计数脉冲来源二选一：
定时模式：对系统机器周期计数，用来精准定时（ms/s 延时、秒表、时钟）
计数模式：对 T0/T1 外部引脚脉冲计数（统计脉冲个数、测速）
2）工作原理
给定时器 THx、TLx 赋初值，硬件自动累加计数；加满溢出后，硬件自动置中断标志位，申请定时器中断，进入中断服务函数重新装载初值，实现循环精准定时。
3）典型应用
LED 流水灯定时切换、数码管动态扫描、电子时钟秒分时计时、电机定时启停、按键消抖定时检测。
4）核心优势
不用软件循环空等延时，CPU 定时期间可以正常跑主程序，定时时间到自动进中断，不占用主程序运行资源。
5）关键寄存器
TMOD：设置 T0/T1 工作模式（定时 / 计数、16 位 / 8 位自动重装）
TH0、TL0、TH1、TL1：计数初值寄存器
ET0、ET1：定时器中断允许位
TR0、TR1：定时器启停控制位

6）定时器中断配置示例代码

以下是一个使用定时器0（T0）实现1ms定时中断的完整示例代码：

#include <reg51.h>

// 定义LED控制引脚
sbit LED = P1^0;

// 定义1ms计数值（假设晶振为12MHz）
// 机器周期 = 12 / 12MHz = 1μs
// 1ms需要计数次数 = 1000μs / 1μs = 1000次
// 定时器初值 = 65536 - 1000 = 64536 = 0xFC18
#define TIMER0_HIGH 0xFC  // 高8位
#define TIMER0_LOW  0x18   // 低8位

// 全局变量：中断计数
unsigned int timer0_count = 0;

/**
 * 定时器0中断服务函数
 * 中断号：1
 */
void timer0_isr() interrupt 1
{
    // 重新装载初值
    TH0 = TIMER0_HIGH;
    TL0 = TIMER0_LOW;

    // 中断计数
    timer0_count++;

    // 每1000次中断（1秒）翻转LED
    if (timer0_count >= 1000)
    {
        timer0_count = 0;
        LED = ~LED;  // LED状态翻转
    }
}

/**
 * 定时器0初始化函数
 * 模式1：16位定时器模式
 * 定时模式：对系统时钟计数
 */
void timer0_init()
{
    // 1. 设置TMOD寄存器：T0工作在模式1（16位定时器），定时模式
    // TMOD = 0000 0001 (GATE=0, C/T=0, M1=0, M0=1)
    TMOD &= 0xF0;  // 清零T0相关位
    TMOD |= 0x01;  // 设置T0为模式1

    // 2. 设置定时器初值
    TH0 = TIMER0_HIGH;
    TL0 = TIMER0_LOW;

    // 3. 开启定时器0中断
    ET0 = 1;  // 允许T0中断

    // 4. 开启总中断
    EA = 1;   // 总中断允许

    // 5. 启动定时器0
    TR0 = 1;  // 启动T0
}

/**
 * 主函数
 */
void main()
{
    // 初始化LED引脚
    LED = 0;

    // 初始化定时器0
    timer0_init();

    // 主循环
    while (1)
    {
        // 主程序可以执行其他任务
        // 定时器中断在后台自动运行
        // 这里可以添加其他功能代码
    }
}

7）代码说明

• 定时器模式选择：使用TMOD寄存器设置T0为模式1（16位定时器），这是最常用的定时器模式。
• 初值计算：根据晶振频率计算定时器初值，实现精确的定时时间。
• 中断服务函数：使用interrupt 1关键字声明定时器0中断服务函数，中断号1对应T0中断。
• 中断处理流程：
  1. 定时器溢出触发中断
  2. 硬件自动跳转到中断服务函数
  3. 重新装载初值（保持定时精度）
  4. 更新中断计数器
  5. 根据计数结果执行相应操作
• 主程序优势：主循环可以执行其他任务，定时功能由中断自动处理，实现多任务并行。

8）定时器中断配置步骤总结

1. 选择定时器：T0或T1
2. 设置工作模式：通过TMOD寄存器设置（模式0/1/2/3）
3. 计算并设置初值：THx/TLx寄存器
4. 开启中断允许：ETx = 1
5. 开启总中断：EA = 1
6. 启动定时器：TRx = 1
7. 编写中断服务函数：使用interrupt关键字

9）常见定时器模式对比

模式	位数	自动重装	适用场景
模式0	13位	否	早期兼容，现已少用
模式1	16位	否	最常用，定时范围大
模式2	8位	是	需要精确重复定时
模式3	两个8位	否	T0分成两个独立8位定时器

2.3 串口中断

串口中断是51单片机中用于处理串行通信数据收发的重要中断类型。当串口完成一帧数据的发送或接收时，会触发串口中断，通知CPU进行相应处理。

串口中断相关寄存器

1. SCON（串行控制寄存器）

   • RI（接收中断标志位）：当串口接收到一帧完整数据时，硬件自动置1，需要软件清零
   • TI（发送中断标志位）：当串口发送完一帧数据时，硬件自动置1，需要软件清零

2. IE（中断允许寄存器）

   • ES（串口中断允许位）：置1允许串口中断，置0禁止串口中断

3. IP（中断优先级寄存器）

   • PS（串口中断优先级控制位）：置1为高优先级，置0为低优先级

串口中断工作流程

1. 初始化配置：

   • 设置串口工作模式（模式1最常用）
   • 设置波特率（通过定时器1或定时器2）
   • 开启串口中断允许位（ES=1）
   • 开启总中断允许位（EA=1）

2. 中断触发条件：

   • 接收中断：当RI=1时触发，表示接收到一帧数据
   • 发送中断：当TI=1时触发，表示发送完成一帧数据

3. 中断服务程序处理：

   • 判断是RI还是TI触发的中断
   • 读取接收到的数据或准备下一帧发送数据
   • 清除中断标志位（RI=0或TI=0）

串口中断配置示例代码

#include <reg51.h>

// 串口初始化函数
void UART_Init() {
    // 设置串口工作模式1（8位UART，波特率可变）
    SCON = 0x50;  // 0101 0000：模式1，允许接收

    // 设置定时器1为波特率发生器，模式2
    TMOD &= 0x0F;  // 清除定时器1模式位
    TMOD |= 0x20;  // 设置定时器1为模式2

    // 设置波特率为9600（12MHz晶振）
    TH1 = 0xFD;    // 波特率重装值
    TL1 = 0xFD;

    // 启动定时器1
    TR1 = 1;

    // 允许串口中断
    ES = 1;

    // 允许总中断
    EA = 1;
}

// 串口发送一个字节
void UART_SendByte(unsigned char dat) {
    SBUF = dat;      // 将数据写入发送缓冲区
    while(!TI);      // 等待发送完成
    TI = 0;          // 清除发送中断标志
}

// 串口中断服务程序
void UART_ISR() interrupt 4 {
    if (RI == 1) {          // 接收中断
        RI = 0;             // 清除接收中断标志
        // 处理接收到的数据：SBUF中为接收到的数据
        unsigned char received_data = SBUF;
        // 这里可以添加数据处理代码
    }

    if (TI == 1) {          // 发送中断
        TI = 0;             // 清除发送中断标志
        // 发送完成处理
    }
}

// 主函数
void main() {
    UART_Init();           // 初始化串口

    // 发送测试数据
    UART_SendByte('H');
    UART_SendByte('e');
    UART_SendByte('l');
    UART_SendByte('l');
    UART_SendByte('o');

    while(1) {
        // 主循环
    }
}

串口中断的注意事项

1. 中断标志位清除：RI和TI标志位必须由软件清零，硬件不会自动清除
2. 数据缓冲区：发送和接收共用SBUF寄存器，但物理上是两个独立的寄存器
3. 中断优先级：串口中断默认是低优先级，可通过PS位设置为高优先级
4. 波特率匹配：发送和接收双方的波特率必须一致，否则会导致数据错误
5. 中断嵌套：如果串口中断设置为高优先级，可以打断低优先级中断的执行

常见问题与解决方法

1. 接收不到数据：

   • 检查波特率设置是否正确
   • 确认ES和EA是否已置1
   • 检查硬件连接是否正常

2. 数据发送不完整：

   • 确保TI标志位在发送前已清零
   • 检查发送缓冲区是否被意外修改

3. 中断响应不及时：

   • 优化中断服务程序，减少执行时间
   • 考虑使用中断优先级设置

串口中断在51单片机串行通信中起着关键作用，合理使用串口中断可以实现高效的数据传输，同时释放CPU资源处理其他任务。

3、IO端口总结
