你会用PPT画流程图，这没错。但科研图不是流程图。

很多刚进实验室的研究生都有一个困惑：我在本科做课程项目时，用PPT画的流程图、架构图，老师都说不错。怎么到了研究生阶段，导师看我画的技术路线图总是摇头？

问题不在于你的PPT操作水平，而在于你还没有理解科研绘图的底层逻辑。

本文将从三个维度拆解：科研图到底在表达什么？为什么PPT思维会失效？以及如何快速建立正确的绘图方法论。

一、PPT绘图的“舒适区”是什么？

PPT（以及Visio、Draw.io等通用绘图工具）的核心能力是：将已有的结构可视化。

也就是说，你先在脑子里想好了一个明确的框架——比如“A→B→C”三步流程，或者“输入-处理-输出”三层结构——然后用PPT的图形工具把这个框架画出来。

这种模式适用于：

• 产品功能流程图

• 软件架构图

• 简单的组织结构图

它的前提是：你知道要画什么。

二、科研绘图的“地狱模式”是什么？

科研绘图（以技术路线图、机制图、信号通路图为例）的难点在于：你往往不知道要画什么。

你有一个研究方向，有一些初步的实验想法，读了若干篇文献，但这些东西是散落的、模糊的、没有形成结构的。

导师让你画“技术路线图”，本质上是让你把模糊的研究思路整理成清晰的逻辑框架。

这不是“画图”，这是“研究设计”。

维度	PPT绘图	科研绘图
起点	已知结构	模糊思路
核心任务	可视化	结构化+可视化
难点	操作技巧	逻辑梳理
失败成本	重画	重想+重画

三、为什么你的科研图导师不认可？四个常见逻辑错误

错误1：把“工作步骤”当成“技术路线”

很多同学画的是：第一步查文献 → 第二步做实验 → 第三步分析数据 → 第四步写论文。

这是“时间安排”，不是“技术路线”。

技术路线要回答的是：用什么方法、解决什么问题、得到什么结论。而不是你几点起床几点睡觉。

✅ 正确示例：阶段一（第1-2月）：构建多模态数据集 → 阶段二（第3-5月）：设计双流融合网络 → 阶段三（第6-7月）：对比实验与消融研究。

错误2：缺乏“方法-目标”的映射关系

你的图上写了“深度学习”，但没写用哪种网络、解决什么问题、和传统方法相比有什么优势。

导师看到的就是一个空洞的名词。

✅ 正确做法：每个模块旁边标注“技术手段+预期产出”。例如：“使用ResNet50提取图像特征 → 获得2048维特征向量”。

错误3：完全没有“风险预案”

评审人喜欢看到：如果你的主路径失败，你有什么备选方案？

但99%的初学者的图上，只有一条单线，没有任何判断节点。

✅ 改进：在关键步骤后加一个菱形判断框，标注“结果是否满足阈值？是→继续；否→返回步骤2调整参数”。

错误4：配色和排版影响了信息传达

用6种颜色、3种字体、虚线实线混用、箭头方向不一致……

这些不是“风格”，是“干扰”。

✅ 原则：不超过3种颜色，仅用1-2种字体，箭头方向统一从左到右或从上到下。

四、方法论升级：从“画图”到“设计图”

要画出导师认可的科研图，你需要完成三个思维转变：

转变1：先逻辑，后图形
不要一上来就打开软件画框。先在纸上（或思维导图里）列出：你的研究有几个核心模块？它们之间是什么关系？每个模块用什么方法？产出什么？

逻辑通了，图形只是表达。

转变2：模块化思考
把研究拆解成独立的“子任务”，每个子任务有明确的输入、处理、输出。子任务之间可以是串行、并行或反馈关系。

模块化之后，修改一个子任务不会影响其他部分。

转变3：学会“借模板”
不要每次从零开始。找到和你课题类型相似的已发表论文，参考它们的路线图结构——不是抄袭内容，而是学习它们的分层方式、标注方式、关系表达方式。

五、工具辅助：让PicDoc帮你完成“逻辑→图形”的转换

当你把逻辑梳理清楚之后，剩下的就是把模块转化成图形。这一步可以交给AI。

PicDoc 的核心价值在于：你只需要输入结构化的文本（比如分阶段的列表），它会自动识别模块之间的层次关系和依赖关系，生成规范的科研绘图，比如技术路线图。

你不需要手动拉框、调线、对齐。你只需要做两件事：

1. 想清楚你的研究有几个阶段、每个阶段做什么。

2. 把这几句话写进PicDoc。

生成之后，你可以双击修改文字，如果想修改构图、配色，只需要微调文案后多生几次就好。

整个过程，你的精力100%用于“逻辑设计”，0%用于“排版对齐”。

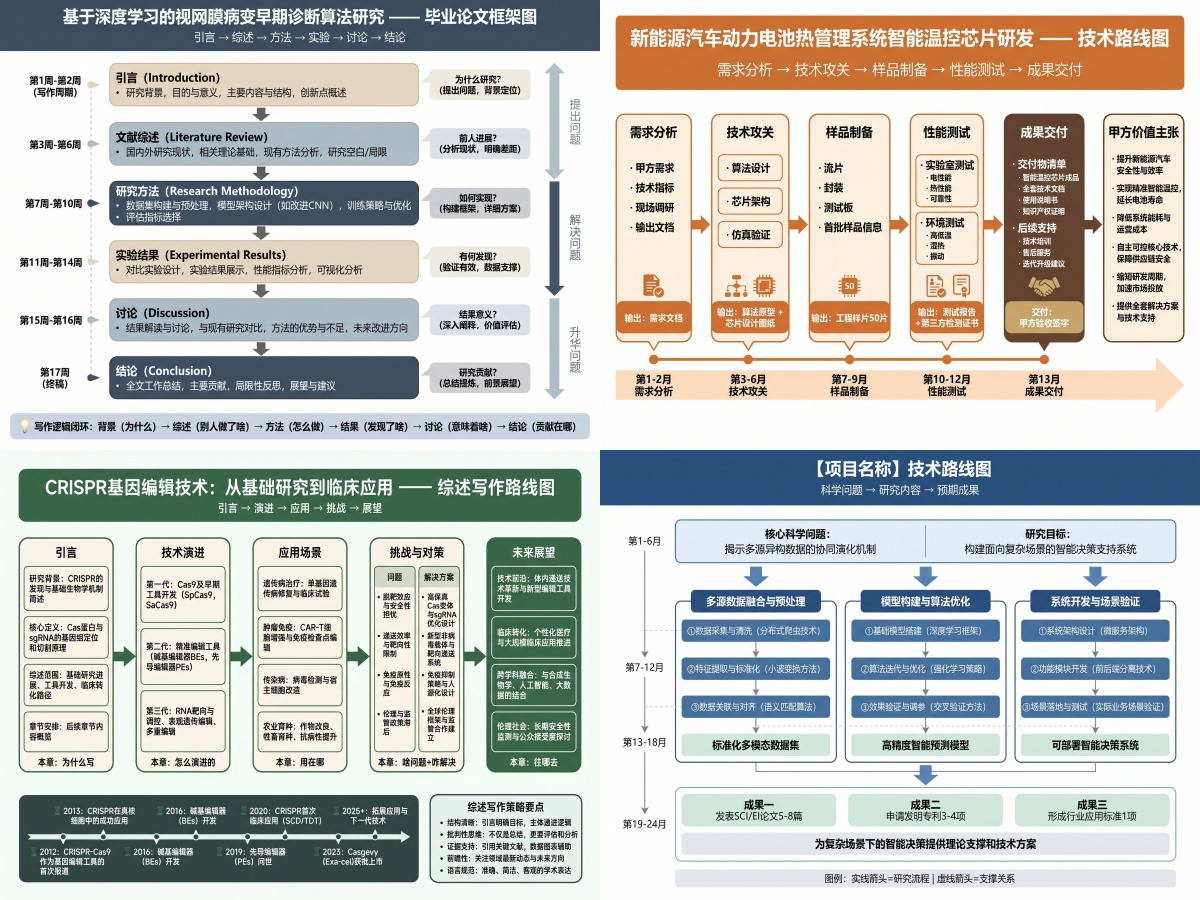

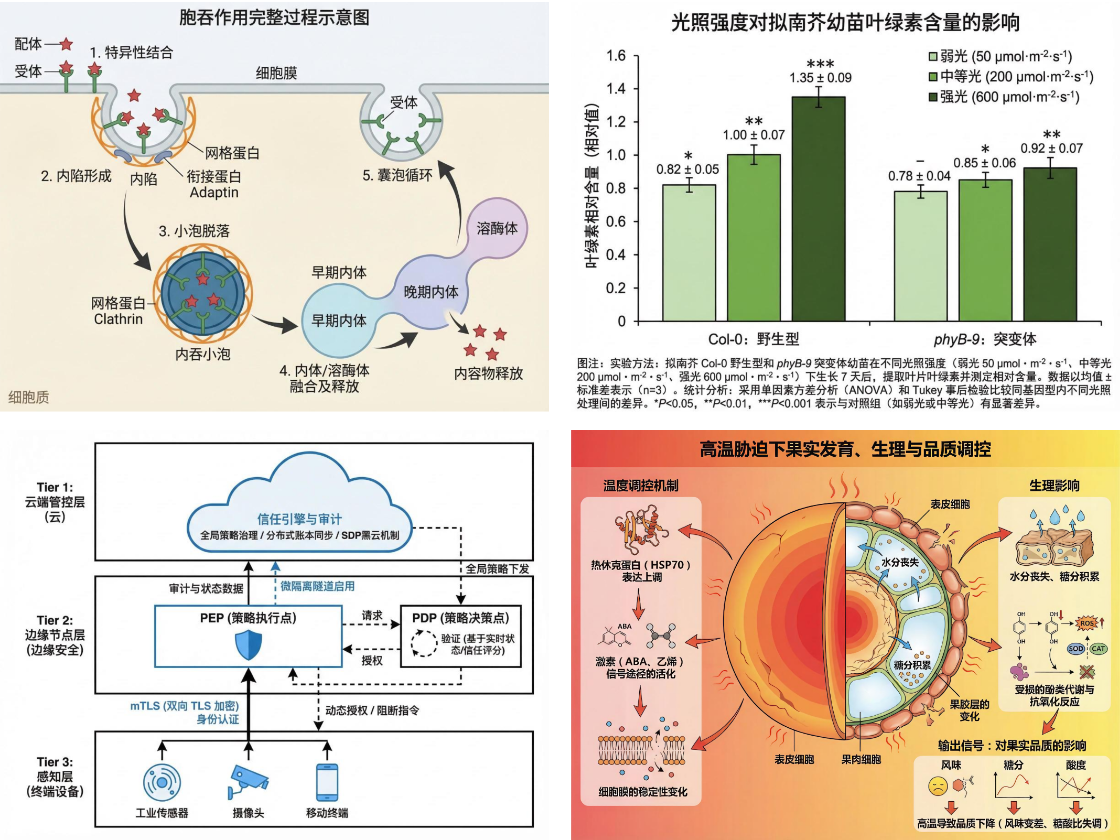

这是我用它生成的一些效果图，个人觉得够用了：

六、小结：从“会PPT”到“会科研图”，你需要的是方法论升级

你画不出导师认可的科研图，不是因为你PPT用得不好。而是因为你在用“画流程图”的思维，去处理“研究设计”的问题。

换一套方法论：先逻辑，后图形；先模块，后连线；先借模板，后个性化。

然后，让PicDoc帮你把最后一步“图形化”自动化。
