一、主流框架总览

本文对比 meta2d.js、AntV X6、LogicFlow、mxGraph、GoJS、Mermaid 六大前端流程图/可视化框架，从底层渲染、授权、能力、场景、官网链接等维度综合分析，辅助技术选型。

二、核心能力对比表

三、meta2d.js 深度解析

1. 框架定位

国产开源工业级2D可视化引擎，纯自研 Canvas 底层，不依赖任何前端框架，原生支持原生JS、Vue、React 等技术栈，主打实时数据可视化、组态编辑、复杂图形绘制。

2. 核心特性

1. 实时数据能力：内置 MQTT / WebSocket / HTTP 通信，支持双向数据交互、状态告警、数据下发。
2. 丰富行业图元：内置4000+工控、电力、水利、暖通等专业组件，开箱即用。
3. 高性能渲染：支持万级节点流畅运行，数据更新仅局部重绘，帧率稳定。

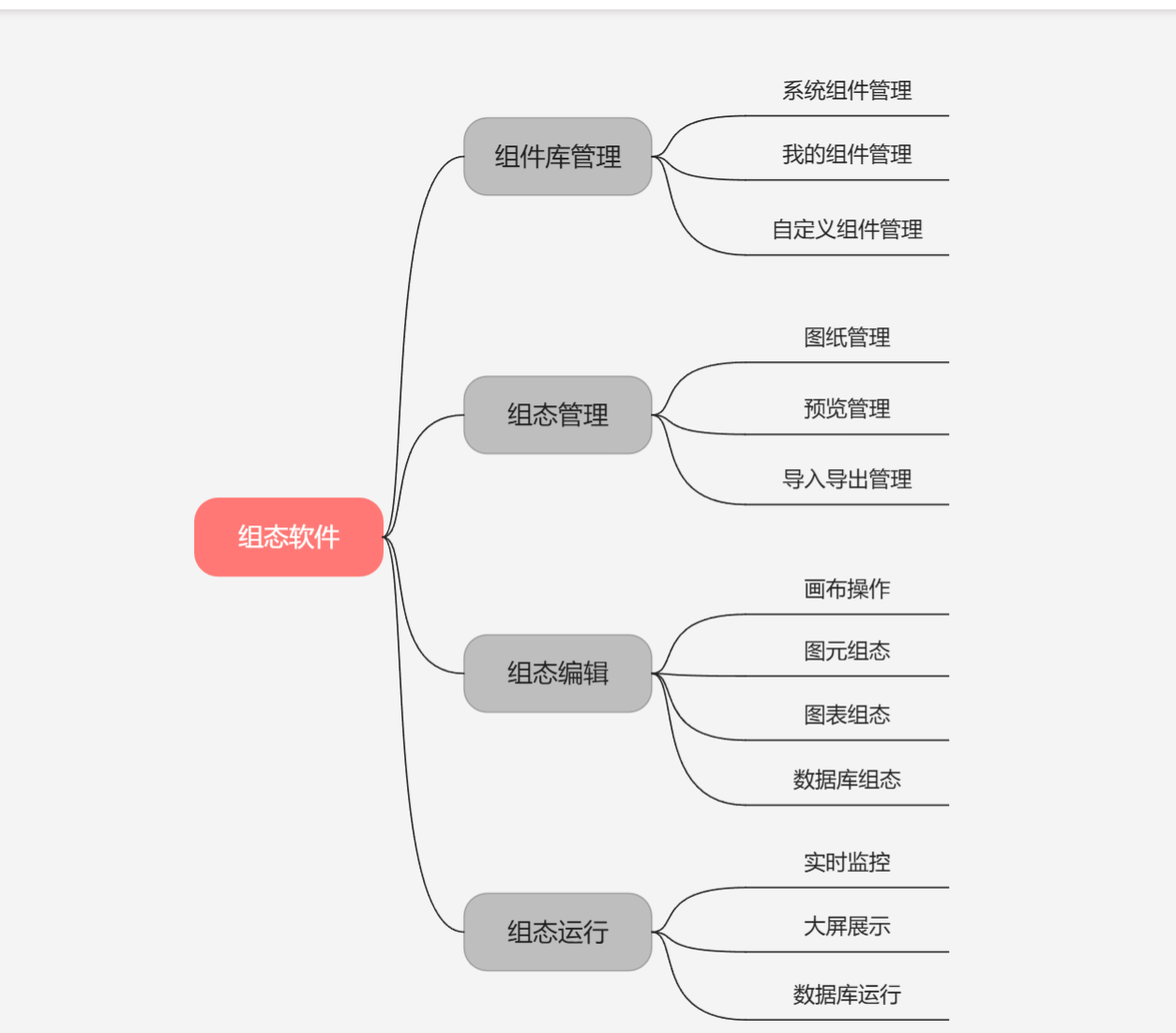

4. 零代码组态：拖拽式编辑 + 属性配置面板，快速搭建监控大屏、流程设计器。
5. 多元交互动画：支持逐帧动画、轨迹动画、节点联动、组合拆解、视频嵌入等能力。

3. 与主流流程框架差异

• 数据方向：meta2d.js 面向工业实时设备数据；X6 / LogicFlow 面向业务审批、工单流程数据。
• 性能阈值：meta2d.js 适配万级节点；X6 建议千级以内；LogicFlow 适配百级以内简单流程。
• 开箱程度：meta2d.js 自带行业专用图元；X6、LogicFlow 需手动自定义节点与连线。

四、框架选型建议

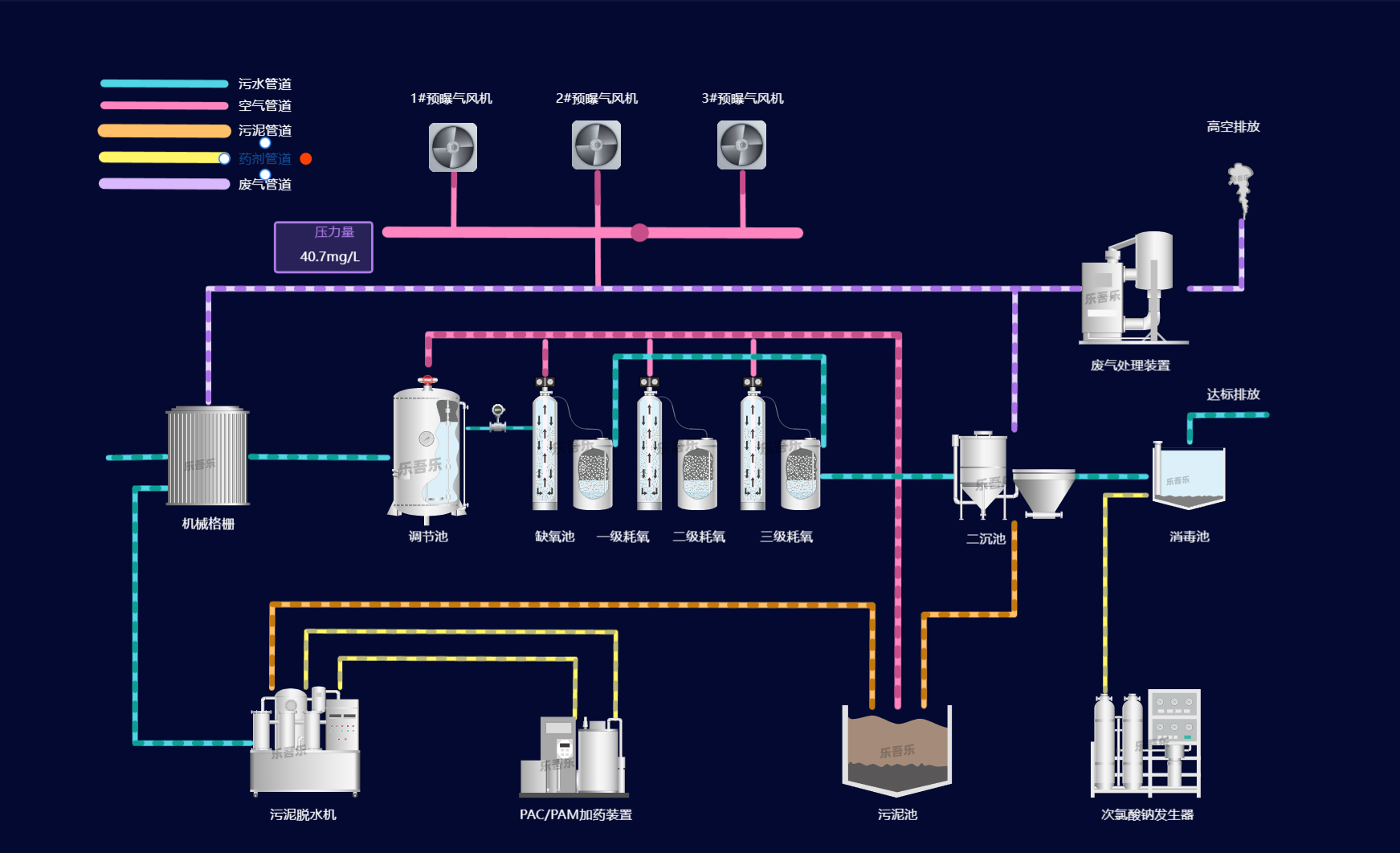

1. 选择 meta2d.js：工业组态、SCADA系统、数字孪生、能源/水利监控大屏、需要实时数据交互的复杂流程图。
2. 选择 AntV X6：企业中后台系统、标准BPM流程、拓扑图、需要深度结合Vue/React开发的场景。
3. 选择 LogicFlow：轻量化工作流、低代码平台、简单教学流程图，追求极简开发与低包体积。
4. 选择 mxGraph：维护老旧项目、需要兼容低版本浏览器、仅做基础绘图功能。
5. 选择 GoJS：预算充足、极致性能要求、金融/电信等高端企业级复杂拓扑与流程编排。
6. 选择 Mermaid：技术文档、博客、知识库，仅需快速生成静态流程图，无交互需求。

五、meta2d.js 快速上手示例（Vue3）

1. 安装依赖

npm install @meta2d/core
2. 基础初始化代码
javascript
运行
import { Meta2d } from '@meta2d/core';

// 初始化画布
const meta2d = new Meta2d('#container', {
  width: 1200,
  height: 800,
  grid: true,    // 开启网格
  snap: true     // 开启吸附对齐
});

// 添加流程节点
meta2d.addNode({
  type: 'rect',
  x: 100,
  y: 100,
  width: 120,
  height: 60,
  text: '开始',
  fill: '#e6f7ff'
});

六、总结

meta2d.js 是国产工业可视化优选方案，在大数据量渲染、实时数据联动、行业组态场景优势突出；纯业务流程开发优先 AntV X6；轻量简单流程选用 LogicFlow；静态文档图表使用 Mermaid；高端商用复杂场景可考虑 GoJS。
