从 2D 到多维空间：可视化解析神经网络训练全过程

jinke2010_happy

167人浏览 · 2026-06-11 09:40:44

jinke2010_happy · 2026-06-11 09:40:44 发布

神经网络的训练过程常常被视为“黑箱”，尤其是对于初学者而言，很难直观理解权重更新、决策边界变化与模型性能之间的关联。本文将从2D平面的决策边界可视化入手，逐步拓展到3D立体分类曲面，最终延伸至多维空间的抽象理解，结合动态可视化代码，全方位拆解神经网络的训练逻辑。

一、核心背景：为什么需要可视化？

神经网络的本质是通过调整权重拟合数据分布，对于二分类任务（如经典的月牙数据集make_moons），我们可以通过可视化将“黑箱”训练过程直观拆解：

2D 视角：直观展示决策边界如何从粗糙状态逐步收敛到最优分割形态；

3D 视角：呈现分类概率曲面的动态变化，透彻理解“决策边界 = 概率0.5平面”的核心本质；

多维视角：基于低维可视化经验，抽象理解高维空间中神经网络的拟合与分类逻辑。

本文所有代码基于matplotlib实现动态可视化，项目核心依赖库如下：

import numpy as np
import matplotlib.pyplot as plt
from sklearn.datasets import make_moons
# 3D可视化需额外导入
from mpl_toolkits.mplot3d import Axes3D

二、2D平面：决策边界与网络权重的动态联动

2.1 核心思路

在2D平面可视化场景中，本文聚焦两大核心维度，全方位展示神经网络训练过程：

决策边界变化：动态展示模型迭代过程中对两类非线性数据的分割优化过程；

网络权重动态：将抽象的权重参数映射为连线的颜色与粗细，直观体现模型参数的实时更新状态。

2.2 关键实现（优化版代码解析）

（1）数据准备与网络初始化

采用月牙数据集模拟经典非线性可分场景，搭建三层基础神经网络，结构为：输入层2个神经元 + 隐藏层16个神经元 + 输出层1个神经元，适配二分类任务。

# 生成月牙数据
X, y = make_moons(n_samples=200, noise=0.2, random_state=0)
y = y.reshape(-1, 1)

# 网络参数初始化
input_size  = 2
hidden_size = 16
output_size = 1
W1 = np.random.randn(input_size, hidden_size) * 0.5  # 输入层→隐藏层权重
b1 = np.zeros((1, hidden_size))
W2 = np.random.randn(hidden_size, output_size) * 0.5 # 隐藏层→输出层权重
b2 = np.zeros((1, output_size))

（2）四面板联动布局

通过GridSpec网格布局实现四区域联动可视化，整合模型训练四大核心指标，兼顾视觉效果与信息完整性，各区域功能如下：

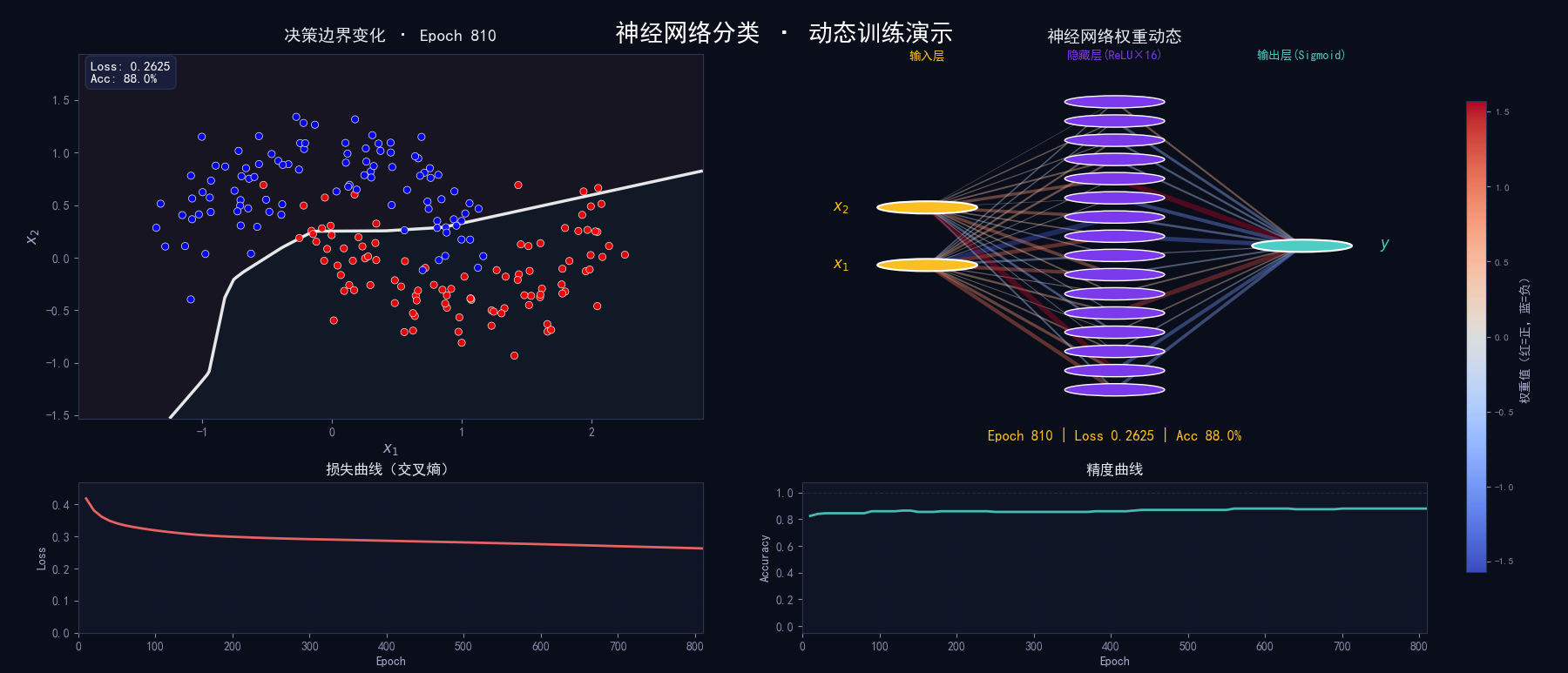

左上：决策边界变化（核心可视化区域）；右上：神经网络权重动态展示；左下：模型损失变化曲线；右下：模型分类精度变化曲线。

fig = plt.figure(figsize=(18, 10))
gs = GridSpec(3, 4, figure=fig, hspace=0.42, wspace=0.38)
ax_boundary = fig.add_subplot(gs[:2, :2])  # 决策边界
ax_net      = fig.add_subplot(gs[:2, 2:])  # 网络权重
ax_loss     = fig.add_subplot(gs[2, :2])   # 损失曲线
ax_acc      = fig.add_subplot(gs[2, 2:])   # 精度曲线

（3）动态训练与可视化更新

依托FuncAnimation动画函数实现训练过程动态刷新，每帧迭代多轮训练并同步更新可视化界面，核心逻辑如下：

前向传播：隐藏层采用ReLU激活函数实现非线性拟合，输出层采用Sigmoid激活函数输出0~1分类概率；

反向传播：基于梯度下降算法实时更新网络权重与偏置，最小化模型损失；

决策边界：通过网格点概率预测值绘制等高线，以0.5概率值作为二分类决策边界；

权重可视化：以红色代表正权重、蓝色代表负权重，连线粗细对应权重绝对值大小，直观反馈参数更新。

2.3 关键可视化效果解读

决策边界：训练初期边界随机、分割混乱，随着迭代次数增加，逐步自适应拟合月牙数据分布，形成光滑、精准的非线性分割边界；

权重连线：初始权重随机初始化，整体呈现灰色弱连线状态，训练过程中有效权重不断强化，对应连线变粗、颜色加深，无效权重逐渐弱化；

损失/精度曲线：模型损失值持续单调下降，分类精度稳步提升并最终趋于稳定，完整呈现模型收敛全过程。

三、3D立体：分类概率曲面与误差可视化

3.1 核心升级点

2D可视化仅能展示平面分割边界，无法体现模型分类置信度，而3D立体可视化可完整呈现模型概率分布特征：

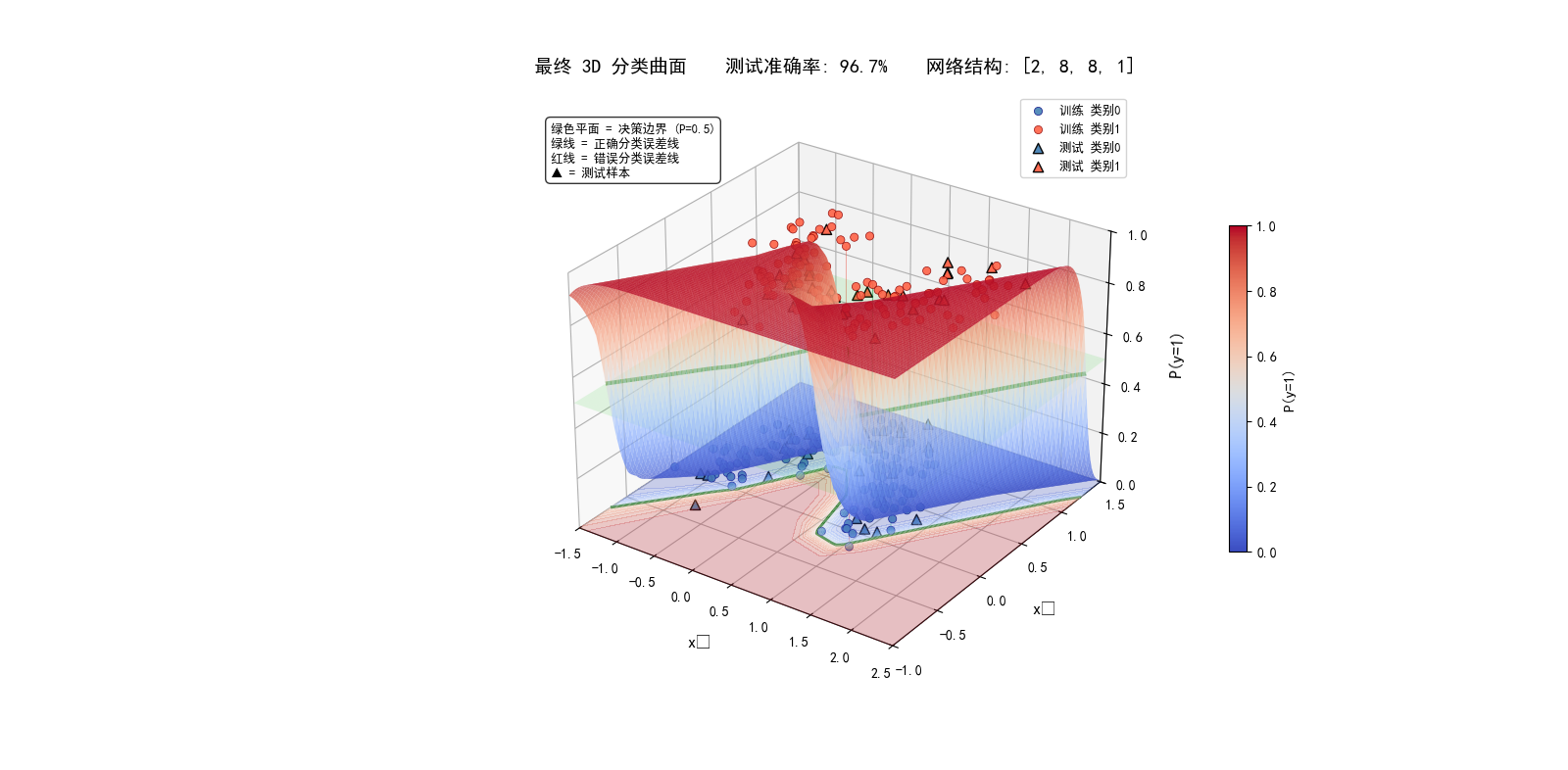

横轴、纵轴：对应数据集的两个原始特征维度；竖轴：模型预测样本为类别1的概率，取值区间0~1；决策边界：概率值等于0.5的绿色半透明平面，是区分两类样本的核心依据。

3.2 关键实现（3D版代码解析）

（1）神经网络类封装

将神经网络前向传播、反向传播、损失计算、参数更新逻辑封装为类，提升代码复用性与可扩展性，支持自由调整网络层数与神经元数量。

class NeuralNetwork:
    def __init__(self, layer_sizes, lr=0.1):
        self.lr = lr
        self.layer_sizes = layer_sizes
        self.weights = []
        self.biases = []
        # 初始化权重（He/ Xavier初始化）
        for i in range(len(layer_sizes)-1):
            in_dim, out_dim = layer_sizes[i], layer_sizes[i+1]
            scale = np.sqrt(2.0/in_dim) if i < len(layer_sizes)-2 else np.sqrt(1.0/in_dim)
            self.weights.append(np.random.randn(in_dim, out_dim)*scale)
            self.biases.append(np.zeros((1, out_dim)))

    def forward(self, X):  # 前向传播
        self.activations = [X]
        a = X
        for l in range(len(self.weights)):
            z = np.dot(a, self.weights[l]) + self.biases[l]
            a = self.sigmoid(z) if l == len(self.weights)-1 else self.relu(z)
            self.activations.append(a)
        return a

    def backward(self, X, y_true, y_pred):  # 反向传播（梯度下降）
        # 省略梯度计算与权重更新逻辑...

（2）3D曲面与误差可视化

核心实现概率曲面绘制、决策边界平面叠加、样本误差线可视化，直观展示模型预测偏差与分类效果。

# 3D概率曲面
prob = nn.predict_proba(grid_points).reshape(xx.shape)
ax_3d.plot_surface(xx, yy, prob, cmap='coolwarm', alpha=0.72, edgecolor='none')

# 决策边界平面（z=0.5）
ax_3d.plot_surface(xx, yy, np.full_like(xx, 0.5), alpha=0.10, color='lime')

# 误差线：从真实类别（z=0/1）到预测概率（z=prob）
for idx in range(len(X_train)):
    x1, x2 = X_train[idx]
    true_y = y_train[idx, 0]
    pred_p = preds_all[idx]
    color = 'green' if (true_y == (pred_p>0.5)) else 'red'
    ax_3d.plot([x1, x1], [x2, x2], [true_y, pred_p], color=color, linewidth=0.6)

3.3 3D可视化效果解读

概率曲面：曲面红色区域代表模型判定为类别1的概率极高，蓝色区域代表判定为类别0的概率极高，曲面陡峭程度对应模型分类置信度，越陡峭分类越自信；

决策边界：z=0.5的绿色平面与概率曲面的交线，即为3D场景下的决策边界，完全对应2D平面的分割线条；

误差线：绿色误差线代表样本分类正确，红色误差线代表分类错误，误差线长度越大，模型预测概率与真实标签的偏差越高；

多视角展示：通过斜上方、侧面、俯视多视角观测，全方位验证曲面拟合效果，其中俯视视角可直接还原2D决策边界分布。

四、多维空间：抽象理解神经网络的拟合逻辑

在实际工程场景中，数据特征维度往往远超2维、3维，无法直接可视化。我们可以依托2D、3D低维可视化规律，抽象推导高维空间的神经网络拟合逻辑。

4.1 高维决策边界

低维到高维的决策边界演化规律：2D平面中，决策边界为1维线条；3D空间中，决策边界为2维平面；N维高维空间中，决策边界为N-1维超平面。

神经网络借助ReLU等非线性激活函数，打破线性局限，让高维超平面发生“弯曲、形变”，从而精准拟合复杂的非线性高维数据分布。

4.2 高维权重的意义

网络中的每一组权重，都对应高维空间中不同特征的影响力权重，决定特征对分类结果的贡献大小；

隐藏层的核心作用是对原始高维特征进行空间变换、特征提纯，将线性不可分的原始数据映射到新特征空间，实现近似线性可分；

高维可视化的核心逻辑：通过PCA等降维算法，将高维特征投影至2D/3D低维空间，间接展示高维决策边界的分割效果。

4.3 训练的本质

无论数据维度高低，神经网络的核心训练逻辑始终统一：

前向传播：通过权重矩阵完成高维特征的线性变换，再通过激活函数引入非线性，完成特征深度提取；

反向传播：基于梯度下降算法迭代更新权重与偏置，持续缩小预测值与真实值的损失误差；

收敛目标：迭代优化得到最优权重参数，让高维超平面精准分割不同类别数据，实现最优分类效果。

五、完整代码与扩展建议

5.1 代码获取与运行说明

2D版代码：主打动态迭代可视化，直观展现权重更新与决策边界的联动变化，适合新手理解模型基础训练逻辑；

3D版代码：主打概率曲面与预测误差可视化，聚焦模型分类置信度与拟合精度，适合深入理解模型分类原理；

运行依赖：numpy、matplotlib、scikit-learn，环境配置简单，无需额外复杂依赖。

5.2 扩展方向

更换数据集：替换make_circles环形数据集、MNIST手写数字数据集（高维数据需配合降维操作），验证模型泛化能力；

调整网络结构：增减隐藏层数量、修改神经元个数，观察网络复杂度对决策边界拟合效果的影响；

优化器替换：将基础梯度下降替换为Adam、SGD优化器，对比不同优化器的收敛速度与拟合效果；

正则化可视化：添加L2正则化、Dropout正则化，直观观察权重衰减、过拟合抑制效果。

六、总结

本文从直观的2D平面决策边界可视化入手，逐步进阶至3D立体概率曲面拟合，最终抽象延伸至高维空间神经网络工作原理，层层递进拆解神经网络训练逻辑。

核心结论如下：神经网络的训练本质，是通过持续迭代更新权重参数，驱动高维决策超平面不断优化、拟合数据分布的过程；可视化是破解神经网络“黑箱”的核心手段，将抽象的数学迭代、参数更新转化为直观的图形变化，大幅降低学习门槛；低维空间的可视化规律，可完全迁移、泛化至高维空间，帮助我们理解复杂深度神经网络的拟合与分类逻辑。

代码下载地址：【免费】神经网络演示2D->3D演示样例资源-CSDN下载
