一、

1. 脉冲保持电路

在单片机控制系统中，为防止主控制器故障导致继电器持续吸合引发安全事故，工程师常采用脉冲保持型驱动电路。其核心原理是：利用继电器的机械惯性和电磁特性，通过单片机输出周期性脉冲信号维持继电器吸合；当单片机死机时，脉冲信号消失，继电器自动释放，实现故障安全（Fail-Safe） 保护。
这种设计广泛应用于：
工业急停控制回路
汽车电子安全系统
智能家居安防设备
医疗设备电源管理

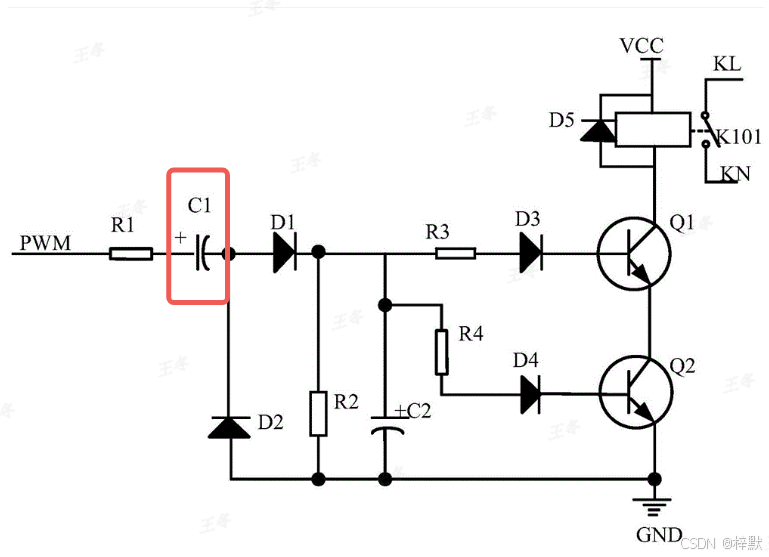

2. 硬件原理-点睛 C1

通过PWM信号控制C1的导通/关断，形成等效电压 导通Q1
Q1 Q2可以用mos管代替
并且当控制单元异常，比如死机时，利用电容的隔直作用，使继电器及时断开，保护电路

电路拓扑
+12V
│
├─[继电器线圈]─┬─┐ ├─[继电器输出]────────
│
Q1 MOS管
│
Q2 三极管
GPIO输出 ─[C1]── │
│
GND

衍生电路
上图是控制继电器线圈 地的导通，但是如果有多路继电器，都需要此功能，
程序会麻烦，可以直接控制 12V电源，
实现硬件看门狗，扩展方便
保证弱电部分出问题影响强电，导致事故

二、

1. 电容隔直通交特性的应用

交流信号（脉冲）：通过电容充放电产生瞬时电流，从而驱动MOS管工作。
直流信号（固定电平）：当电容充电完成后，因无电流通过，导致MOS管截止。

在常见的弱电电路中，电容主要用作滤波电容；在信号处理电路中，则用作耦合电容。这种巧妙利用电容器"隔直通交"特性的设计十分巧妙。
