M64系列烧录指导（包含模组&开发板）
·
文章目录
前言
一、软硬件的准备
- Ai-M64系列模组或者开发板一个
- Ai-M64烧录软件：点击下载
- 模组烧录：USB转TTL串口板一个
- 开发板烧录：Type-C线一条
二、硬件接线

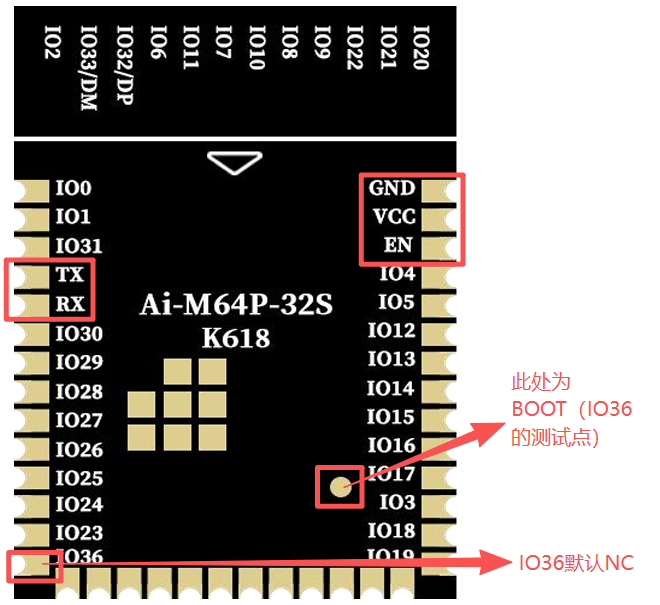

以Ai-M64P-32S模组为例，按照如下表格进行接线，其他模组同理。
| USB转TTL | A i-M64P-32S |
|---|---|
| VCC（Vo） | VCC（VDD） |
| GND | GND |
| TXD | RXD |
| RXD | TXD |
| DTR | IO36(模组背部圆点) |
| RTS | EN |

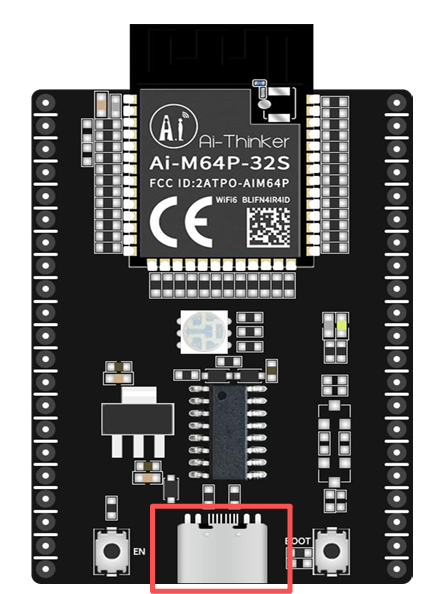

Ai-M64P-32S开发板，接入Type-C线
三、烧录软件的使用

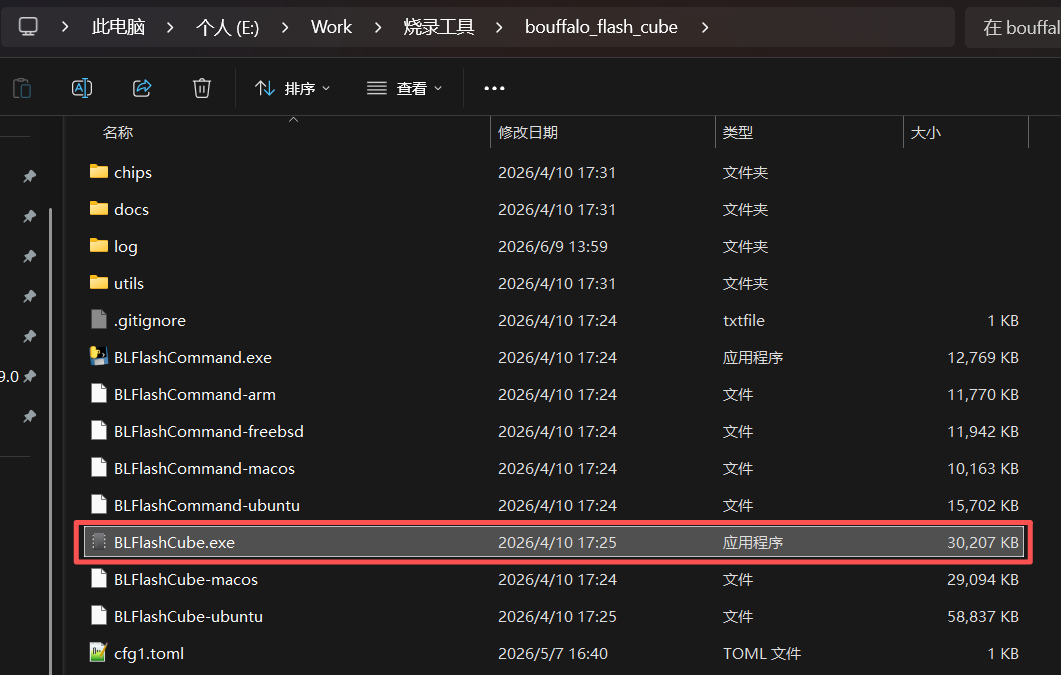

1. 双击BLFlashCube.exe软件，如下图

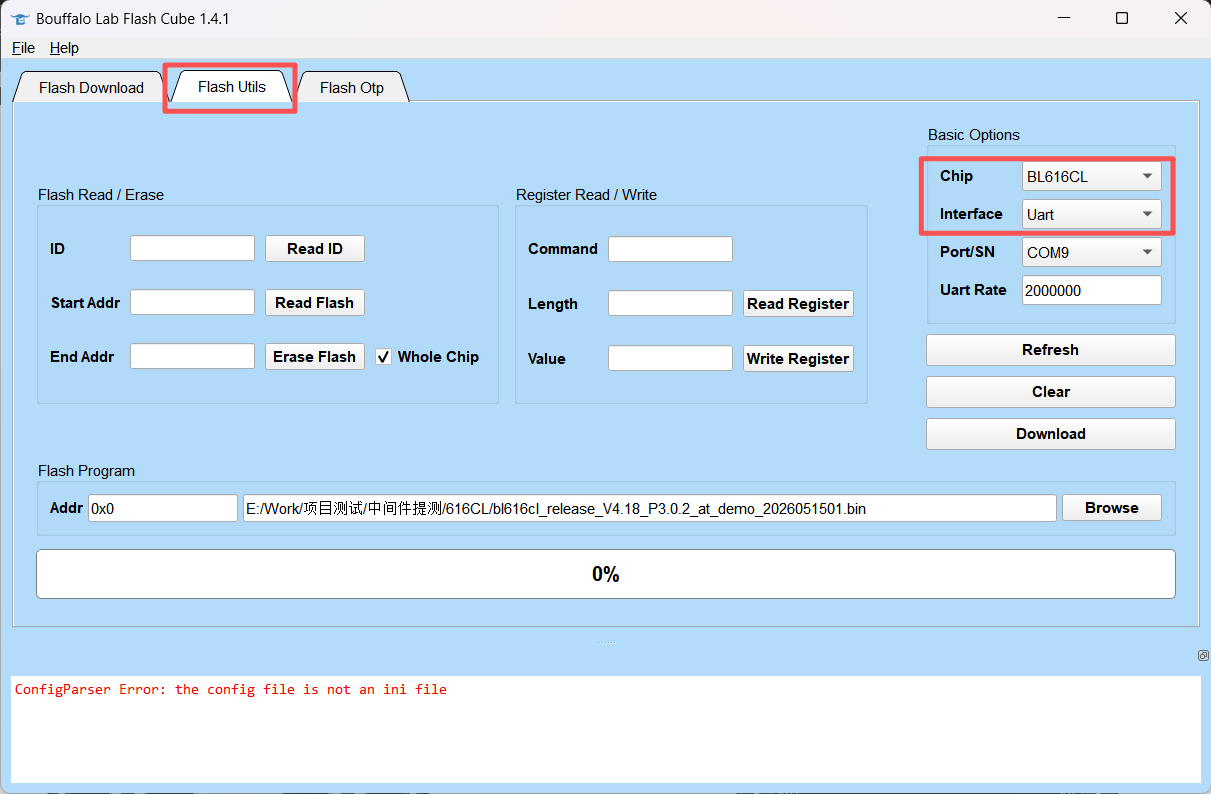

2. 选择Flash Utils栏,右侧Chip选择BL616CL,interface选择Uart
若使用安信可淘宝店购买的CP2102，波特率选择921600，若有FT232芯片则可以选择2000000。开发板串口芯片为340C，也可以选择2000000

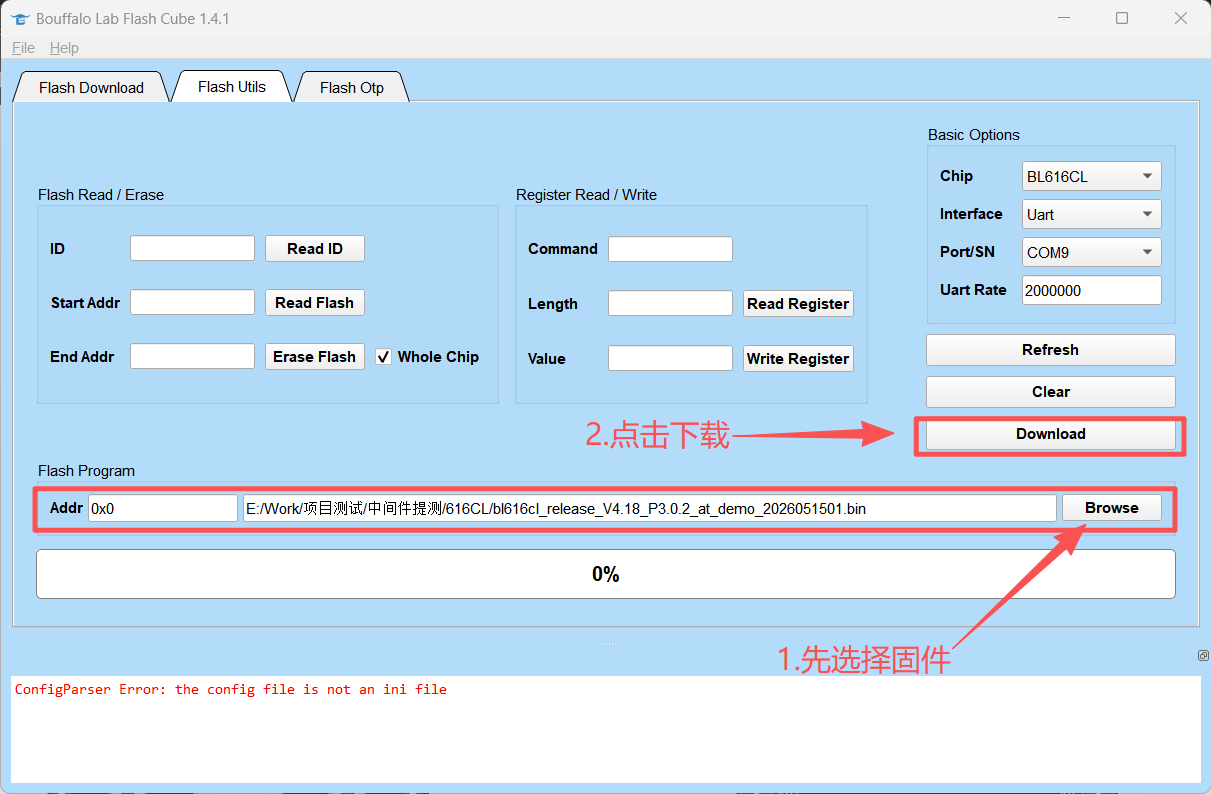

3. 把相关的烧录文件按照如下截图进行放置(针对出厂固件的情况，固件已合成)
4. 点击Download按钮开始烧录。
注意进入烧录模式
模组：将BOOT（IO36）和EN根据上面表格接入TTL的话则自动进入烧录模式。
开发板：长按右侧BOOT键不松开，短按左侧EN键，再松开BOOT键。
若无法进入再重复上述操作。

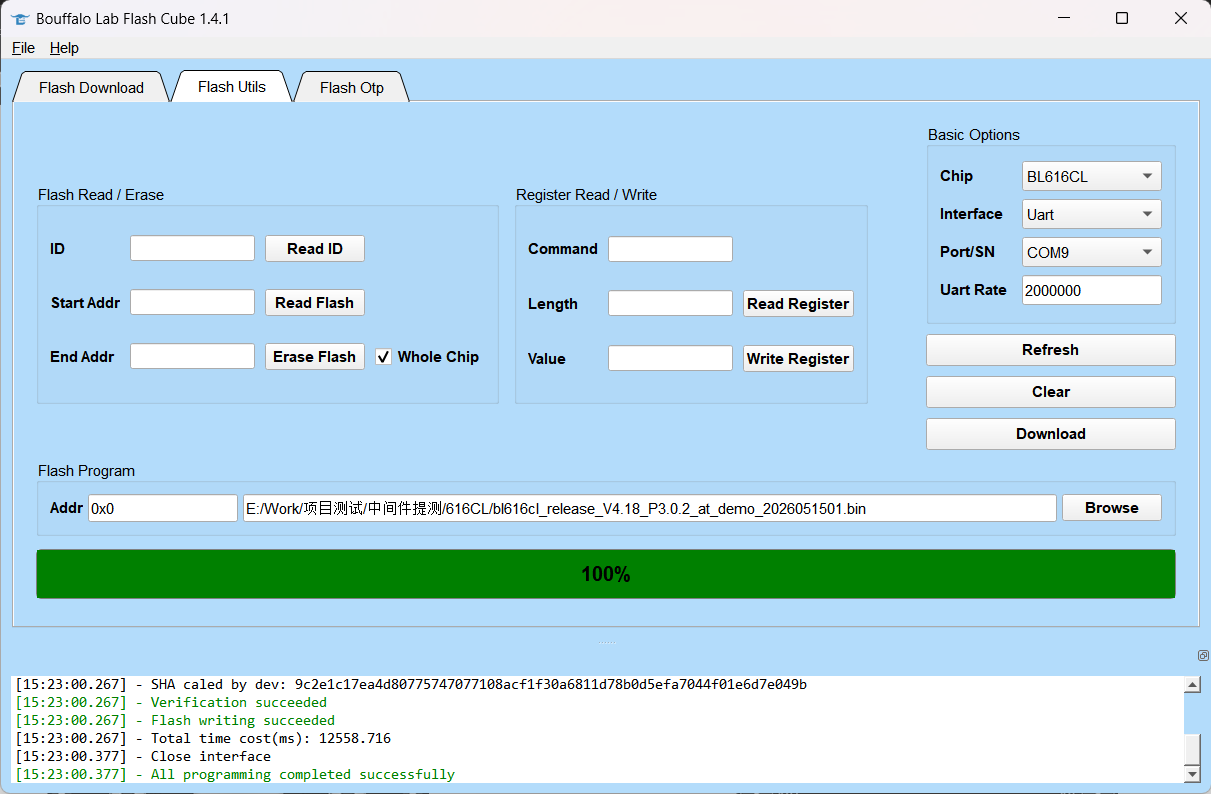

5. 出现All Success则说明烧录完成
6.常见错误及解决方式
部分错误码如下：
0050——没有进入烧录模式
重新检查接线是否连接IO36（圆点）和EN，开发板进入烧录模式的方法参考第四点。
0023——时钟校验错误，降低波特率
联系我们
以上就是本期分享的内容，目的在于让大家快速适应新品方案的开发，更多资料可从我们官网上获取。
官方官网：https://www.ai-thinker.com
开发资料：https://docs.ai-thinker.com/
官方论坛：http://bbs.ai-thinker.com
技术支持：support@aithinker.com
