1、介绍

当前移植使用基于BW20的SDK的2.5.0版本为例。

LittleFS 由ARM官方发布，ARM mbedOS的官方推荐文件系统，具有轻量级，掉电安全，读写均衡的特性。主要用在微控制器和flash上，

优点如下：

        掉电恢复，在写入时即使复位或者掉电也可以恢复到上一个正确的状态。
        擦写均衡，有效延长flash的使用寿命。例如W25QXX系列的spi接口的flash，擦写次数大概在10万次，如果是操作flash比较频繁那么这10万次很快就会到达上限从而导致芯片废掉。
        有限的RAM/ROM，相对于FATFS节省ROM和RAM空间
缺点如下：不兼容windows

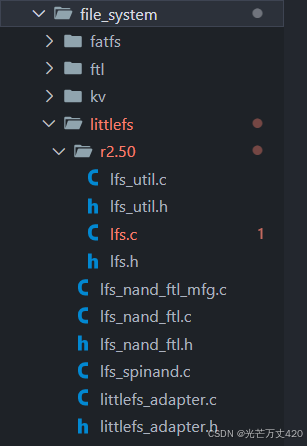

2.littleFS结构

代码

flash.c

2. 变量定义

2.1 lfs_t lfs;

lfs_t 是 LittleFS 的主结构体，用于管理文件系统的实例。
变量 lfs 保存文件系统的上下文信息，例如挂载状态和文件操作的元数据。

2.2 lfs_file_t file;

lfs_file_t 是 LittleFS 中的文件对象，表示打开的文件。
变量 file 用于操作具体的文件，例如读写文件内容。

2.3 struct lfs_config lfs_cfg;

lfs_config 是 LittleFS 的配置结构体，包含所有初始化文件系统所需的参数。
变量 lfs_cfg 保存配置信息，例如读写函数、块大小、缓存大小等

3. 配置参数解析

3.1 函数指针

这些函数指针定义了文件系统与底层存储设备交互的方法：

.read
- 函数指针：lfs_nor_read
- 描述：读取存储设备上的数据。
- 用法：LittleFS 在读取文件或目录时调用此函数。
.prog
- 函数指针：lfs_nor_prog
- 描述：向存储设备写入数据。
- 用法：LittleFS 在保存文件或目录时调用此函数。
.erase
- 函数指针：lfs_nor_erase
- 描述：擦除存储设备的一个块。
- 用法：在文件系统需要回收空间时调用。
.sync
- 函数指针：lfs_diskio_sync
- 描述：同步数据，确保缓存中的数据写入存储设备。
- 用法：在断电之前或写操作完成后调用。

3.2 线程安全配置

#ifdef LFS_THREADSAFE
- 如果启用了线程安全选项（通过定义 LFS_THREADSAFE），以下函数将被启用：
- .lock
  - 函数指针：lfs_diskio_lock
  - 描述：在多线程环境中加锁以保护文件系统操作。
- .unlock
  - 函数指针：lfs_diskio_unlock
  - 描述：在多线程环境中解锁以恢复文件系统操作。

3.3 存储设备参数

.read_size = 1
- 描述：每次读取操作的最小字节数（单位：字节）。
- 通常设置为存储设备的最小可读单元。
.prog_size = 1
- 描述：每次写入操作的最小字节数（单位：字节）。
- 通常设置为存储设备的最小可写单元。
.block_size = 4096
- 描述：每个存储块的大小（单位：字节）。
- 通常设置为存储设备的擦除单元大小。
.block_count = 32
- 描述：存储设备中的块数量。
- 这个参数决定了文件系统的总容量：容量=block_size×block_count=4096×32=128 KB\text{容量} = \text{block\_size} \times \text{block\_count} = 4096 \times 32 = 128\,\text{KB}容量=block_size×block_count=4096×32=128KB
.cache_size = 256
- 描述：用于缓存读写操作的内存大小（单位：字节）。
- 较大的缓存可以提高性能，但会占用更多 RAM。
.lookahead_size = 16
- 描述：用于文件系统分配空闲块的提前查找缓冲区大小（单位：字节）。
- 提高性能，减少寻找空闲块时的消耗。
.block_cycles = 500
- 描述：每个块的可写入周期限制。
- LittleFS 会在块接近磨损极限时自动回收和重分配，确保闪存寿命


lfs_t lfs;
lfs_file_t file;
struct lfs_config lfs_cfg = {
	.read  = lfs_nor_read,
	.prog  = lfs_nor_prog,
	.erase = lfs_nor_erase,
	.sync  = lfs_diskio_sync,

#ifdef LFS_THREADSAFE
	.lock = lfs_diskio_lock,
	.unlock = lfs_diskio_unlock,
#endif

	.read_size = 1,
	.prog_size = 1,
	.block_size = 4096,
	.block_count = 32,
	.cache_size = 256,
	.lookahead_size = 16,
	.block_cycles = 500,
};


int write_wifi_data_to_lfs(wifidata_t *wifi_data)
{
    int err;

    err = lfs_file_open(&lfs, &file, "wifi_data", LFS_O_WRONLY | LFS_O_CREAT);
    if (err < 0)
    {
        printf("Error opening file for writing: %d\n", err);
        return err;
    }

    err = lfs_file_write(&lfs, &file, wifi_data, sizeof(wifidata_t));
    if (err < 0)
    {
        printf("Error writing wifi_data to file: %d\n", err);
        lfs_file_close(&lfs, &file);
        return err;
    }
    else
    {
        printf("write lfs succ\n");
    }

    lfs_file_close(&lfs, &file);

    err = lfs_diskio_sync(&lfs_cfg);
    if (err < 0)
    {
        printf("Error syncing filesystem: %d\n", err);
        return err;
    }

    return 0;
}

int read_wifi_data_from_lfs(wifidata_t *wifi_data)
{
    int err;

    err = lfs_file_open(&lfs, &file, "wifi_data", LFS_O_RDONLY);
    if (err < 0)
    {
        printf("Error opening file for reading: %d\n", err);
        return err;
    }

    err = lfs_file_read(&lfs, &file, wifi_data, sizeof(wifidata_t));
    if (err < 0)
    {
        printf("Error reading wifi_data from file: %d\n", err);
        lfs_file_close(&lfs, &file);
        return err;
    }

    lfs_file_close(&lfs, &file);

    return 0;
}

void init_lfs(void)
{
    int err = lfs_mount(&lfs, &lfs_cfg);
    if (err)
    {
        printf("Failed to mount, formatting...\n");
        lfs_format(&lfs, &lfs_cfg);
        lfs_mount(&lfs, &lfs_cfg);
    }
	else
	{
		printf("init lfs success\n");
	}
}

void read_flash(void)
{
	init_lfs();

	if (read_wifi_data_from_lfs(&wifi_data) == 0)
	{
        printf("read flash\n");
    }
    else
    {
        printf("read NO data\n");
    }
}

void formatting(void)
{
    int err = lfs_format(&lfs, &lfs_cfg);
    if (err)
    {
        printf("Error formatting LFS: %d\n", err);
        return;
    }
    printf("formatting LFS success\n");
}

void init_flash(void)
{
	init_lfs();

    if (write_wifi_data_to_lfs(&wifi_data) == 0)
	{
        printf("Data written successfully\n");
    }

    if (read_wifi_data_from_lfs(&wifi_data) == 0)
	{
        printf("Data read successfully\n");
    }
}
