前言

进来面临搬家，念旧情打算把之前呆四年的地方进行一个保留，于是有了使用三维重建对居所进行建模的想法，于是就有了本文。
本文基于 Nerfstudio 实现了对单目视频的三维重建流程，主要使用 nerfacto 模型实现 NeRF 场景重建，并完成 COLMAP 到训练到可视化的完整 pipeline 验证。

1 `NeRF神经辐射场`

1-1 介绍

NeRF（Neural Radiance Fields，神经辐射场）是一种基于神经网络的三维场景表示方法。
其核心思想是：
- 用一个神经网络学习“空间位置 + 视角 → 颜色 + 密度”的映射关系，从而隐式表示整个三维场景。
与传统的点云、三角网格、体素不同，NeRF 不显式存储几何结构，而是用网络参数表达场景。

1-2 原理

NeRF 的输入输出可以简单理解如下：(实际中会对坐标与视角进行 positional encoding 后输入网络)
- 输入： $(x,y,z,\theta,φ)$
- 输出： $(R, G, B, σ)$
其中：
- $(x, y, z)$ ：空间位置
- $(θ, φ)$ ：观察方向
- $(R, G, B)$ ：颜色
- $σ$ ：体密度（density）
NeRF 使用体渲染（Volume Rendering）：
- 沿相机光线采样多个点
- 每个点预测颜色与密度
- 按权重积分得到像素颜色
最终公式本质是：

一条光线 = 多个采样点加权叠加结果（本质上是对体渲染积分的数值离散近似）

1-3 COLMAP

COLMAP（Structure-from-Motion and Multi-View Stereo）是一款广泛使用的开源三维重建工具，主要用于从多视角图像中恢复相机位姿与稀疏三维结构。
在 NeRF / nerfacto 等方法中，COLMAP 通常作为前端几何初始化模块，负责提供可靠的相机参数与稀疏点云。
COLMAP 的主要输出包括：
- 相机内参（Intrinsic）
- 相机外参（Pose）
- 稀疏三维点云（Sparse Point Cloud）
这些信息共同构成 NeRF 训练所需的几何基础。
COLMAP 的整体处理流程如下：（实际流程中还包含 Bundle Adjustment 全局优化步骤）

输入图像序列
      ↓
特征提取（SIFT）
      ↓
特征匹配（Feature Matching）
      ↓
几何验证（RANSAC）
      ↓
增量式 SfM 重建
      ↓
相机位姿 + 稀疏点云

1-4 现有方案分析

目前 NeRF 生态主要有以下实现：

方案	特点	适用场景
原始 NeRF	论文实现，速度慢	学术研究
Instant-NGP	CUDA加速，训练极快	实时实验
Nerfstudio	完整 pipeline + 工具链	工程/部署
Plenoxels	显式体素表示	实验性

考虑到本文的目标是在本地快速完成单目视频的三维重建验证流程，最终选择 Nerfstudio 作为实现框架。

2 环境配置

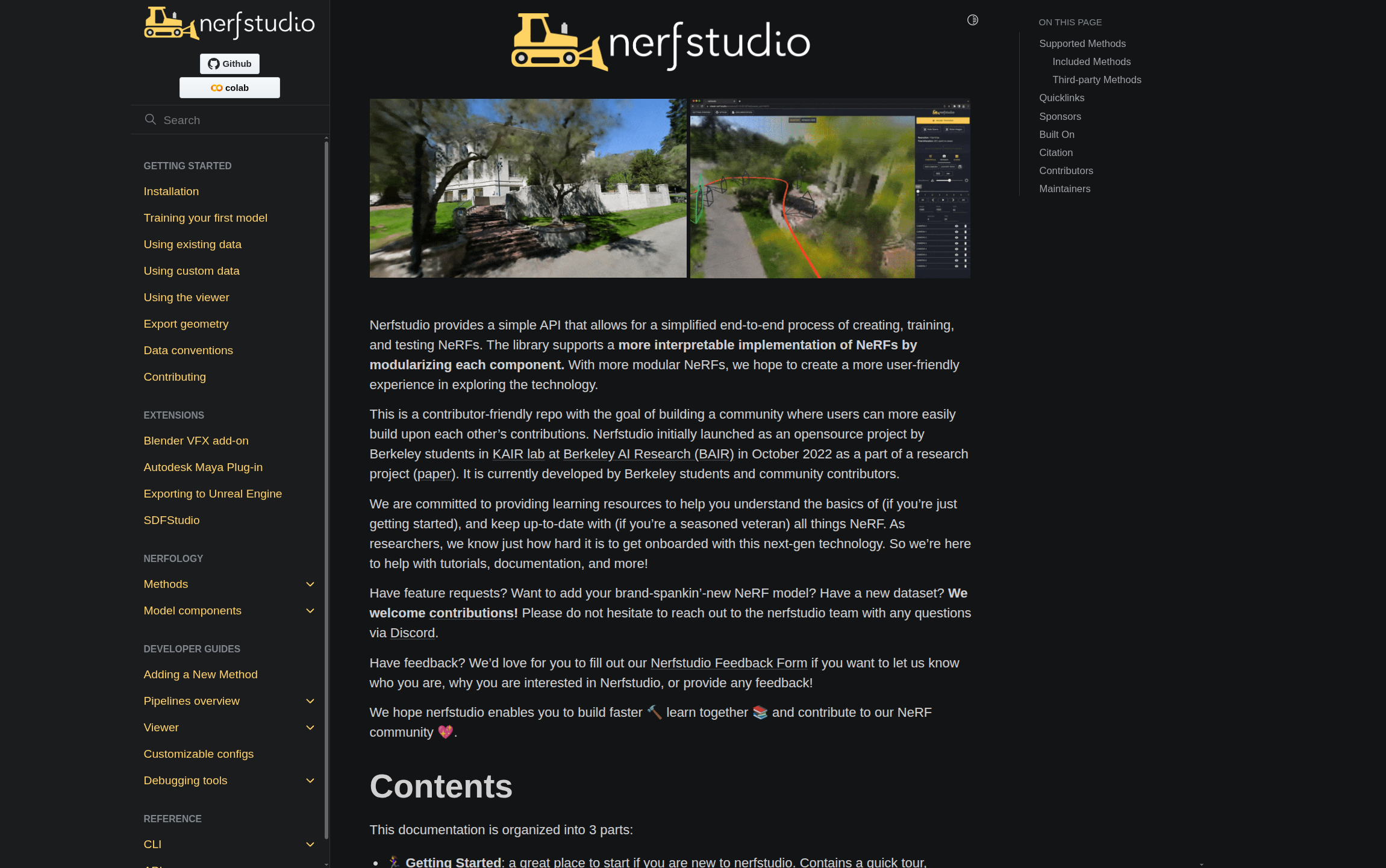

2-1 `nerfstudio`介绍

请添加图片描述

Nerfstudio 是一个面向 NeRF 的统一三维重建框架，提供完整 pipeline：
- 数据处理（视频 / 图片）
- COLMAP 位姿估计
- NeRF / nerfacto 训练
- Web 可视化
- 模型导出
官方文档： https://docs.nerf.studio/
对于本文而言，Nerfstudio 主要负责：
- 数据预处理与 COLMAP 位姿估计
- NeRF（nerfacto）训练流程统一管理
- Web 可视化与模型导出

2-2 显卡驱动配置

sudo apt update
sudo ubuntu-drivers autoinstall
sudo reboot

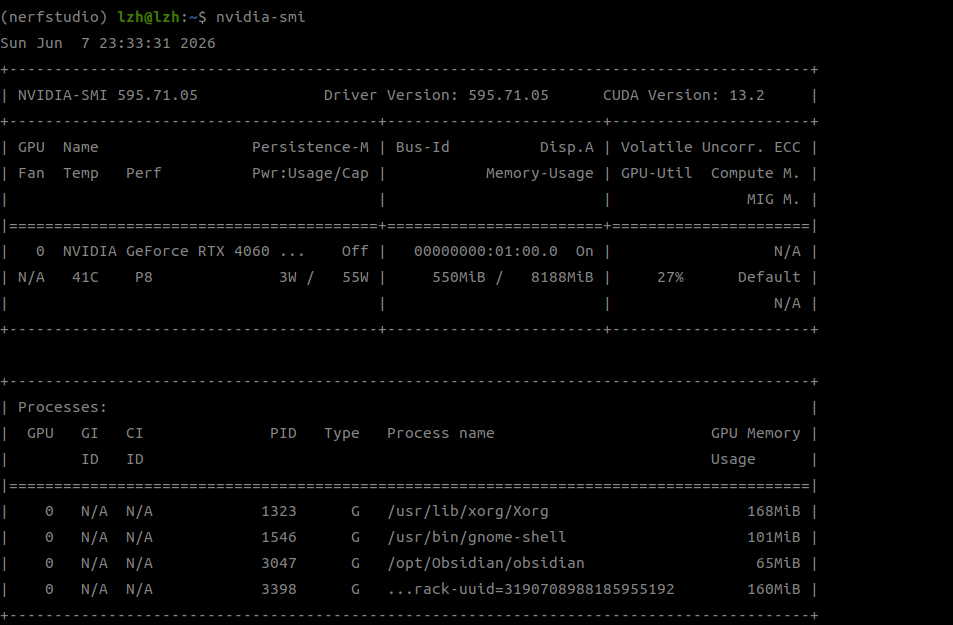

验证：

nvidia-smi

请添加图片描述

2-3 环境配置

创建 Conda 环境，推荐 Python 3.8–3.10

conda create --name nerfstudio -y python=3.8
conda activate nerfstudio
python -m pip install --upgrade pip

安装支持 CUDA 11.8 的 PyTorch。

pip install torch==2.1.2+cu118 torchvision==0.16.2+cu118 --extra-index-url https://download.pytorch.org/whl/cu118

验证 PyTorch CUDA，确保下载的是CUDA 11.8

python -c "import torch; print(torch.version.cuda)"

请添加图片描述

安装 CUDA Toolkit

conda install -c "nvidia/label/cuda-11.8.0" cuda-toolkit

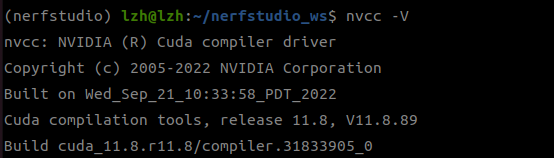

验证nvcc版本

nvcc -V

请添加图片描述

若使用 conda CUDA toolkit，需确认 CUDA_HOME 指向 conda 环境路径

export CUDA_HOME=/usr/local/cuda
export PATH=$CUDA_HOME/bin:$PATH
export LD_LIBRARY_PATH=$CUDA_HOME/lib64:$LD_LIBRARY_PATH

安装 CUDA 加速依赖

pip install ninja git+https://github.com/NVlabs/tiny-cuda-nn/#subdirectory=bindings/torch

2-4 nerfstudio安装

安装 Nerfstudio

pip install nerfstudio

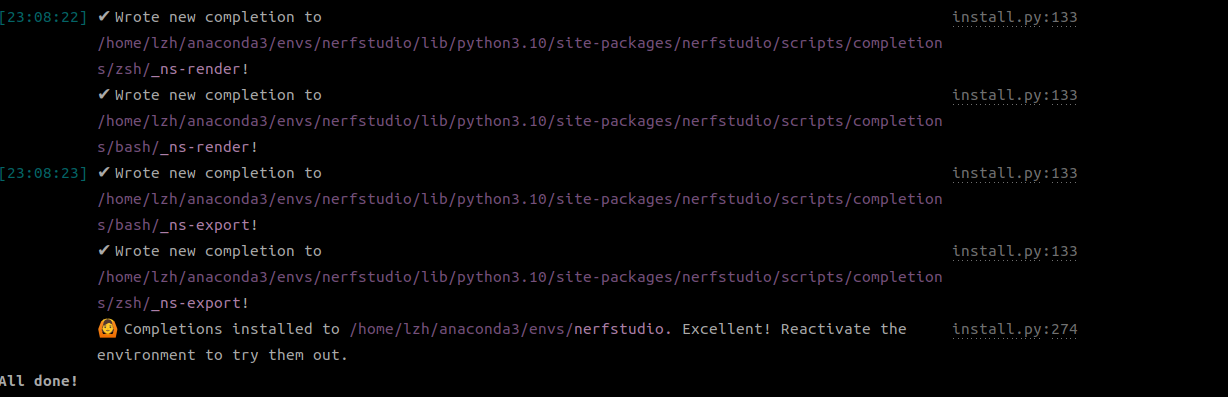

初始化 CLI 工具

ns-install-cli

请添加图片描述

2-5 colmap安装

conda install -c conda-forge colmap

3 测试与运行

3-1 视频录制

拍摄的时候建议以“绕圈扫描”的方式拍摄目标场景，确保相邻视频帧有重叠画面
为了保证 COLMAP 和后续重建效果，拍摄时需要注意：
- 保持移动速度稳定（不要快速晃动）
- 避免画面模糊或剧烈抖动
- 保证足够的视角重叠（约 60%~80%）
- 尽量避免动态物体（人、宠物等）
- 光照尽量稳定，不要频繁变化

3-2 演示工作空间：

我们只需要自己创建一个工作空间文件夹，新建一个文件夹用于存储训练预处理数据，并把测试用的视频也放在同级目录下

(base) lzh@lzh:~/nerfstudio_ws$ tree .
.
├── test_data
└── test.mp4

进行下述命令的时候记得

conda activate nerfstudio
cd nerfstudio_ws

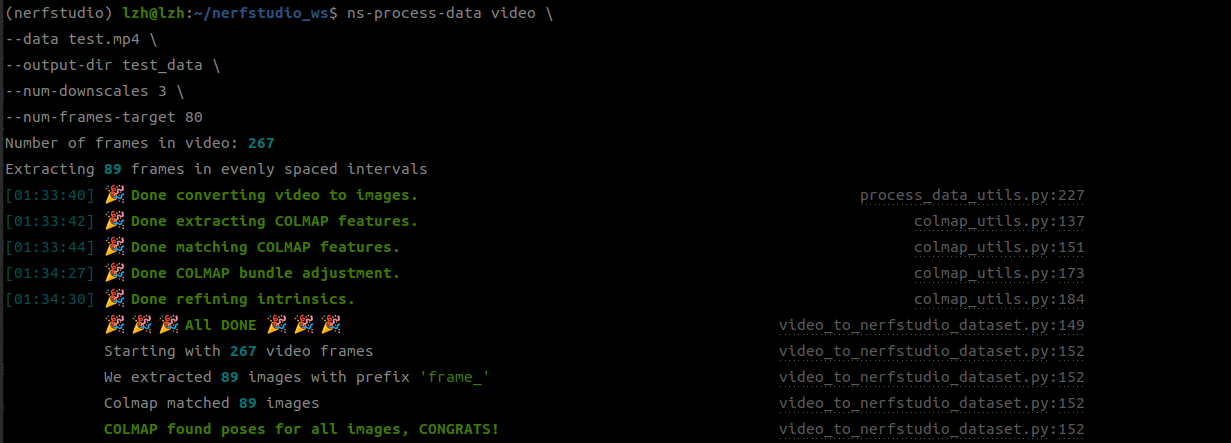

3-3 数据预处理

ns-process-data video \
--data test.mp4 \
--output-dir test_data \
--num-downscales 3 \
--num-frames-target 80

请添加图片描述

其中：
- --data：指定输入视频路径。
- --output-dir：指定数据处理后的输出目录。Nerfstudio 会在该目录下生成：
  - 抽帧图片
  - COLMAP 数据
  - 相机参数文件
- --num-downscales：控制图像金字塔的缩放层级。用于生成不同分辨率的数据版本。
  - 数值越大：速度更快，但细节越少。
  - 为了确保后面不会炸显存，这边推荐降低分辨率
- --num-frames-target：控制从视频中抽取的目标帧数。
  - 帧数越多 → 重建更精细但训练更慢
  - 帧数越少 → 训练更快但细节减少

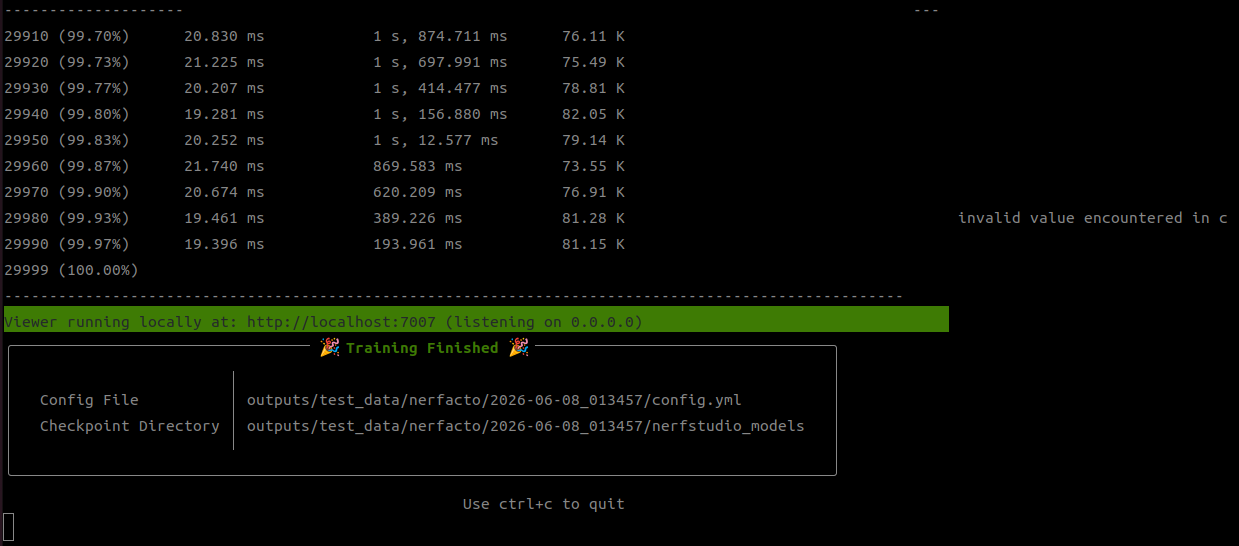

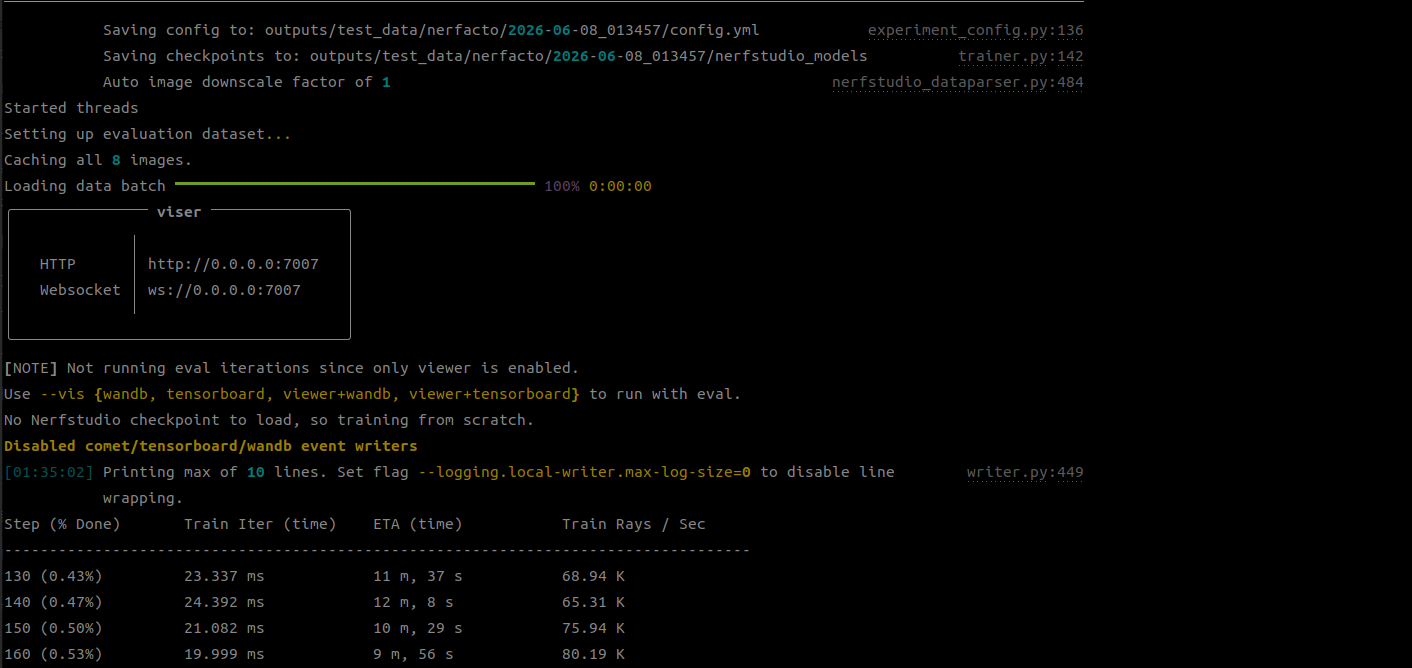

3-4 训练NeRF

export CUDA_VISIBLE_DEVICES=0

ns-train nerfacto \
--vis viewer \
--machine.num-devices 1 \
--pipeline.datamanager.train-num-rays-per-batch 1536 \
--data test_data

请添加图片描述

其中：
- CUDA_VISIBLE_DEVICES：指定使用哪一张 GPU 进行训练
- ns-train nerfacto：指定训练模型类型，nerfacto 是 Nerfstudio 提供的默认高质量重建模型。
- --vis viewer：启用实时 Web 可视化界面训练过程中可以在浏览器查看重建效果。
- --machine.num-devices：指定使用的 GPU 数量。
- --pipeline.datamanager.train-num-rays-per-batch：控制每次训练采样的光线数量（ray batch size）。
- --data test_data：指定训练数据路径。该目录是 ns-process-data 处理后的输出结果。

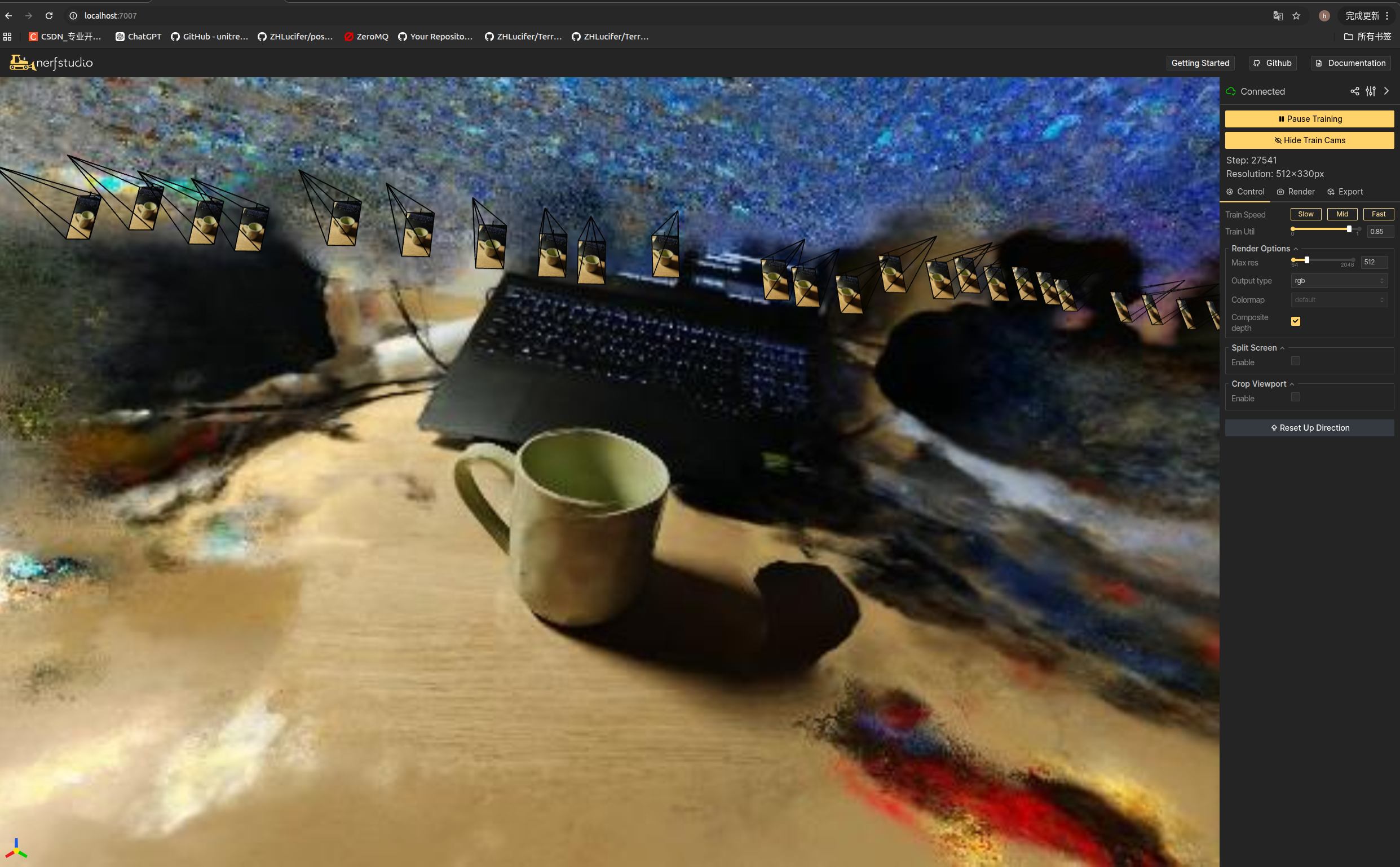

训练过程中，可以访问下述地址用于实时监控训练效果

http://localhost:7007/

请添加图片描述

3-4 训练结果说明（结构解析）

训练完成后项目结构会长这样：

(base) lzh@lzh:~/nerfstudio_ws$ tree .
.
├── cuda-keyring_1.1-1_all.deb
├── outputs
│   └── test_data
│       └── nerfacto
│           └── 2026-06-08_013457
│               ├── config.yml
│               ├── dataparser_transforms.json
│               └── nerfstudio_models
│                   └── step-000029999.ckpt
├── test_data
│   ├── colmap
│   │   ├── database.db
│   │   └── sparse
│   │       └── 0
│   │           ├── cameras.bin
│   │           ├── images.bin
│   │           ├── points3D.bin
│   │           └── project.ini
│   ├── images
│   │   ├── frame_00001.png
│   ├── sparse_pc.ply
│   └── transforms.json
└── test.mp4

test.mp4：原始输入视频文件。
cuda-keyring_1.1-1_all.deb：CUDA 软件源的安装包，用于配置 NVIDIA 官方 apt 仓库。
test_data：数据处理结果，由 ns-process-data 生成。
- images：从视频中抽取的关键帧图片，用于 COLMAP 和训练输入。
- colmap：COLMAP 的完整重建结果。
  - database.db：特征匹配数据库，存储图像特征点与匹配关系。
  - sparse：稀疏重建结果（SfM 输出）。
    - cameras.bin：相机内参（焦距、主点、畸变等）。
    - images.bin：相机外参（每张图像的位姿与朝向）。
    - points3D.bin：稀疏三维点云，由多视角三角测量恢复得到。
  - project.ini：COLMAP 工程配置文件，记录项目路径与参数。
transforms.json：Nerfstudio 使用的相机标定文件，由 COLMAP 转换生成，用于训练阶段的相机位姿输入。
sparse_pc.ply：COLMAP 导出的稀疏点云文件，可用 MeshLab / Blender 可视化场景结构。
outputs：模型训练输出目录，由 ns-train 生成。
- test_data/nerfacto/2026-06-08_013457：本次训练任务的输出结果目录。
  - config.yml：训练配置文件，记录模型结构与训练参数，用于复现结果。
  - dataparser_transforms.json：训练阶段使用的相机变换信息（内部坐标系统）。
  - nerfstudio_models：模型权重保存目录。
    - step-000029999.ckpt：训练得到的模型权重文件，保存当前迭代状态的三维场景表示。

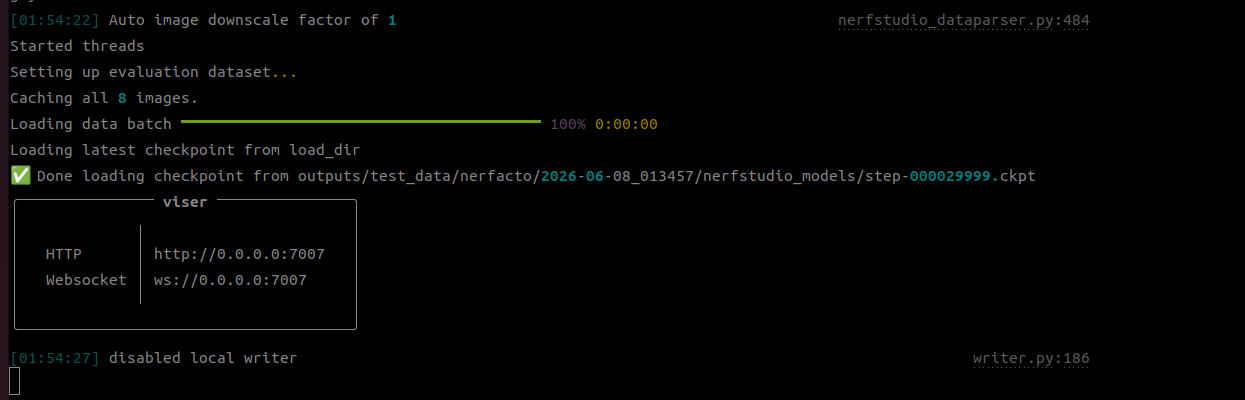

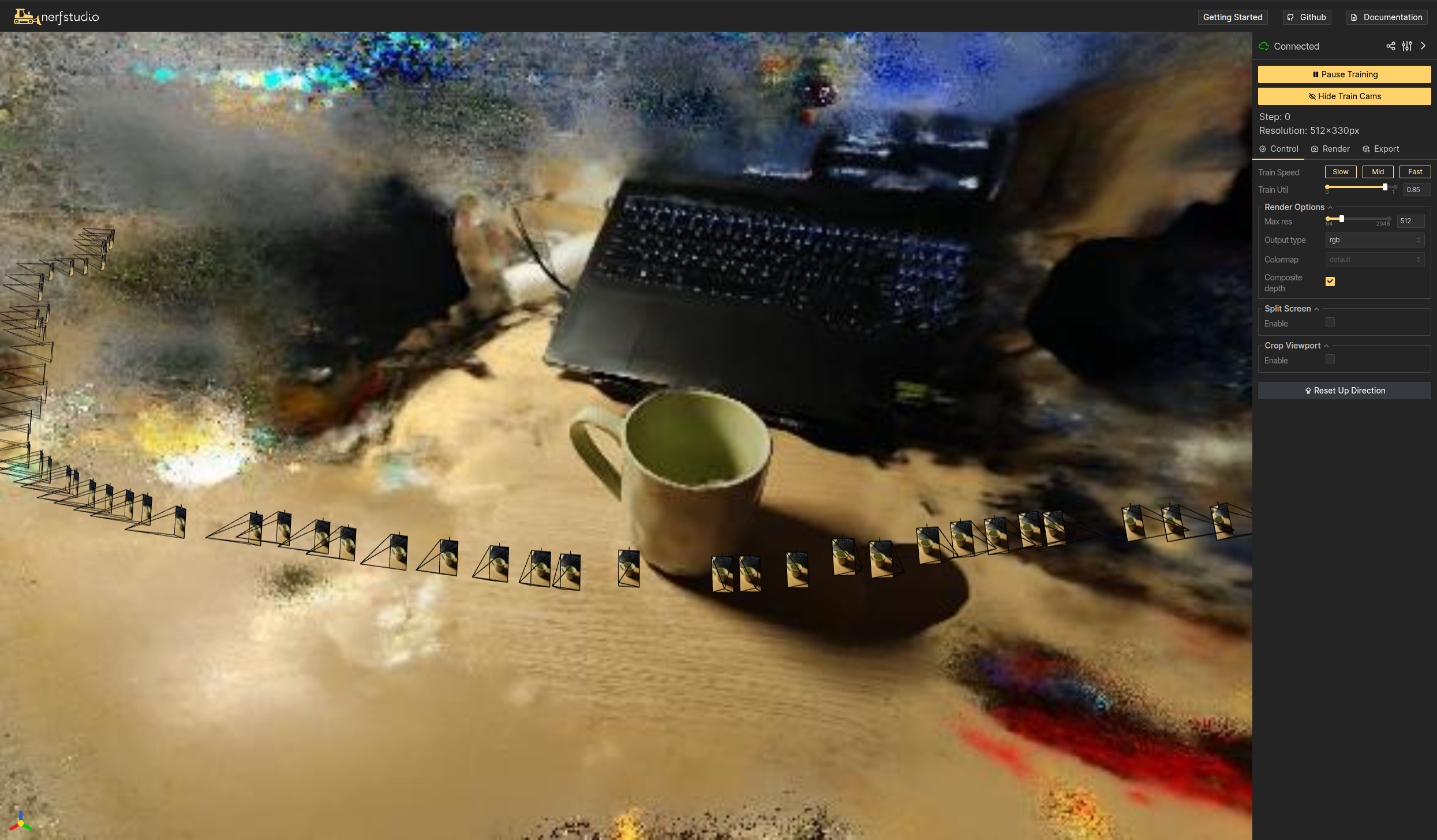

3-5 训练结果可视化

我们可以通过读取训练后生产的yaml文件来可视化

 ns-viewer --load-config /home/lzh/nerfstudio_ws/outputs/test_data/nerfacto/2026-06-08_013457/config.yml

请添加图片描述

3-6 模型导出

ns-export pointcloud \
--load-config outputs/test_data/nerfacto/*/config.yml \
--output-dir export_ply

4 局限与扩展

4-1 NeRF的局限与缺点

虽然 NeRF（以及本文使用的 nerfacto）已经可以较稳定地完成单目视频的三维重建，但在实际工程中仍然存在一些不可忽视的限制：
- 训练速度仍然较慢
  - 相比传统 SfM + Mesh 或显式点云方法，NeRF 仍需要较长训练时间（通常几十分钟到数小时）
  - 即使使用 GPU 加速，仍然难以做到“即拍即得”
- 显存占用较高
  - nerfacto 在训练过程中需要缓存大量 ray sampling 结果
  - 在 8GB 显存（如 RTX 4060 Laptop）上容易出现 OOM，需要降低 batch size 或分辨率
- 对输入数据质量敏感
  - 模糊、快速运动、曝光变化会显著影响 COLMAP 位姿估计
  - 位姿不稳定会直接导致重建“漂浮”或几何扭曲
- 单目视频存在尺度不确定性
  - NeRF 本质无法恢复真实尺度
  - 重建结果通常只能保证“相对几何关系”，无法直接得到真实尺寸
- 动态物体不兼容
  - NeRF 假设场景是静态的
  - 人、宠物、移动物体会造成“重影 / 幽灵伪影”
- 可解释性较弱
  - 场景被编码为网络权重或隐式特征
  - 难以像点云/mesh一样直接编辑或语义操作

4-2 高斯泼濺

为缓解 NeRF 在训练效率与渲染速度方面的瓶颈，近年来提出了多种显式表示方法，其中 3D Gaussian Splatting 是代表性方法之一。
与 NeRF 的“隐式神经网络表示”不同，3DGS 采用显式的三维高斯点集合来表示场景：
- 每个高斯点携带位置、颜色、透明度以及协方差信息
- 整个场景由大量高斯椭球体共同构成
在渲染方式上，3DGS 不再依赖神经网络逐点推理，而是直接将三维高斯投影到图像平面，并通过 GPU 光栅化实现实时渲染，因此在速度上具有明显优势。
其整体流程与 NeRF 类似，同样依赖 COLMAP 提供相机位姿，并通过优化高斯参数使渲染结果逼近真实图像，但优化目标从“网络参数拟合”转变为“显式几何分布优化”。

总结

本文基于 Nerfstudio 实现了对单目视频的三维重建流程，主要使用 nerfacto 模型实现 NeRF 场景重建，并完成 COLMAP 到训练到可视化的完整 pipeline 验证。
后面考虑试试3D Gaussian Splatting（3DGS）
如有错误，欢迎指出！
感谢观看!!!
