🔥 内容介绍

一、引言

在能源转型的大背景下，微电网作为一种将分布式能源、储能系统和负荷集成的小型电力系统，在提高能源利用效率、促进可再生能源消纳方面发挥着重要作用。然而，分布式能源的间歇性和负荷的不确定性给微电网的稳定运行带来了挑战。基于模型预测算法的混合储能微电网双层能量管理系统，为应对这些挑战、实现微电网的高效稳定运行提供了创新解决方案。

二、混合储能微电网概述

1. 混合储能系统

   ：由多种储能技术组合而成，如锂电池、超级电容器等。锂电池具有高能量密度，适合存储大量能量，满足微电网较长时间的能量需求；超级电容器则具有高功率密度，能快速响应功率变化，用于平抑分布式能源的功率波动和应对负荷的快速变化。两者结合，可充分发挥各自优势，提升储能系统的整体性能。

2. 微电网运行特性

   ：微电网包含分布式电源（如太阳能光伏、风力发电）、储能系统和各类负荷。分布式电源受自然条件影响，发电功率具有间歇性和波动性，例如光伏发电依赖光照强度，风力发电取决于风速，这使得微电网的电源侧不稳定。同时，负荷的用电需求也随时在变化，具有不确定性。这种电源与负荷的双重不确定性，要求微电网具备灵活、智能的能量管理系统。

三、模型预测算法原理

1. 基本概念

   ：模型预测算法通过建立系统的预测模型，利用当前及过去的系统信息预测未来一段时间内系统的状态。在微电网能量管理中，预测模型涵盖分布式电源发电功率、负荷需求以及储能系统状态等。基于这些预测信息，在每个控制周期内求解优化问题，得出最优的控制策略，如分布式电源的发电计划、储能系统的充放电功率等。

2. 滚动优化与反馈校正

   ：模型预测算法采用滚动优化策略，即在每个控制周期内，基于当前预测模型求解未来一段时间的最优控制序列，但仅将该序列的第一个控制量应用于系统。在下一个控制周期，重新采集系统信息，更新预测模型，再次求解优化问题，得到新的控制序列，如此滚动进行。同时，通过反馈校正机制，将系统实际输出与预测输出的偏差反馈到预测模型中，对模型进行修正，提高预测准确性，使控制策略能更好地适应系统的动态变化。

四、双层能量管理系统架构

1. 上层能量管理

   ：主要负责制定长期的能量优化计划，以实现微电网的经济运行和优化目标。考虑微电网与主电网的交互、分布式电源的发电成本、储能系统的充放电成本以及负荷的用电费用等因素，以最小化微电网的运行成本或最大化经济效益为目标，制定一天或数天内的发电计划、储能充放电计划以及与主电网的功率交换计划。例如，在电价低谷时段，控制储能系统充电；在电价高峰时段，让储能系统放电，并减少从主电网购电，从而降低用电成本。

2. 下层能量管理

   ：基于上层制定的计划，负责实时的功率分配和系统稳定控制。根据当前分布式电源的实际发电功率、负荷的实时需求以及储能系统的实时状态，在短时间尺度（如秒级）内快速调整各组件的功率输出，确保微电网的功率平衡和稳定运行。当分布式电源功率突然波动或负荷突变时，下层能量管理系统迅速做出响应，通过控制储能系统的充放电功率来平抑功率波动，维持微电网的电压和频率稳定。

五、基于模型预测算法的双层能量管理系统实现

1. 预测模型建立

   ：针对分布式电源，利用历史气象数据（如光照、风速）和发电功率数据，结合物理模型和机器学习算法，建立发电功率预测模型。对于负荷，根据历史用电数据、气象因素以及用户行为模式，构建负荷预测模型。同时，建立储能系统的充放电模型，考虑电池的充放电效率、SOC（State of Charge，荷电状态）变化等特性。这些预测模型为能量管理系统提供未来的状态预测信息。

2. 优化问题求解

   ：在上层能量管理中，将经济运行目标转化为数学优化问题，如线性规划或混合整数规划问题。约束条件包括功率平衡约束（分布式电源发电功率 + 储能系统充放电功率 + 与主电网交换功率 = 负荷需求）、储能系统的容量和充放电功率限制、分布式电源的发电功率限制等。利用优化算法（如内点法、分支定界法）求解该优化问题，得到长期的能量优化计划。在下层能量管理中，以维持微电网功率平衡和稳定为目标，同样构建优化问题，根据实时的系统状态求解出各组件的功率调整量，实现实时的功率分配和稳定控制。

3. 系统协调运行

   ：上层能量管理制定的计划为下层能量管理提供指导和约束，下层能量管理根据实时情况对上层计划进行细化和调整，并将实际运行状态反馈给上层。通过这种上下层的协调运行，使微电网在不同时间尺度上都能实现高效、稳定的能量管理。

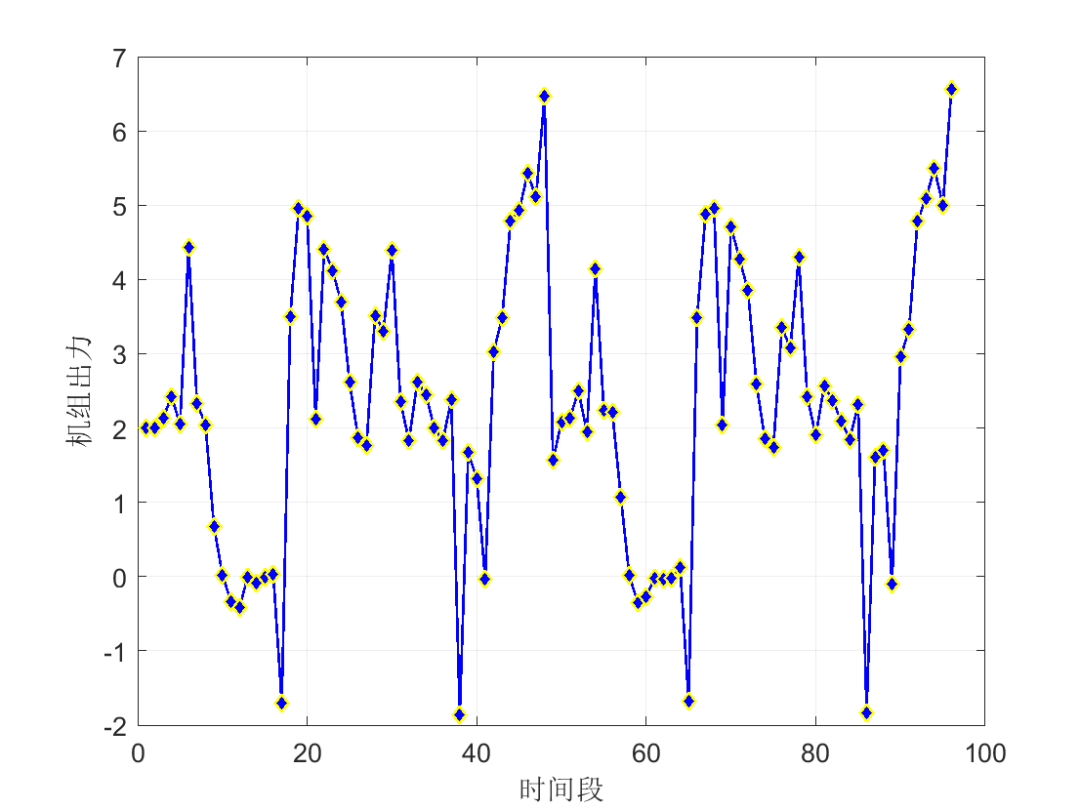

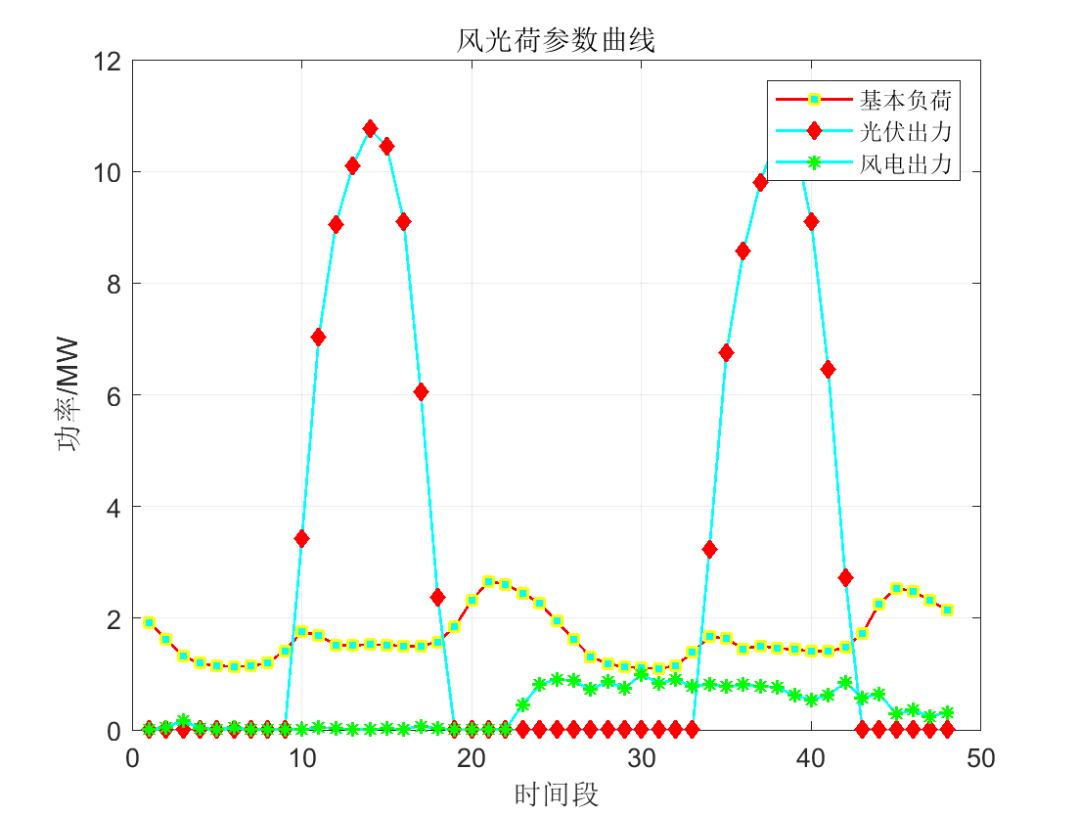

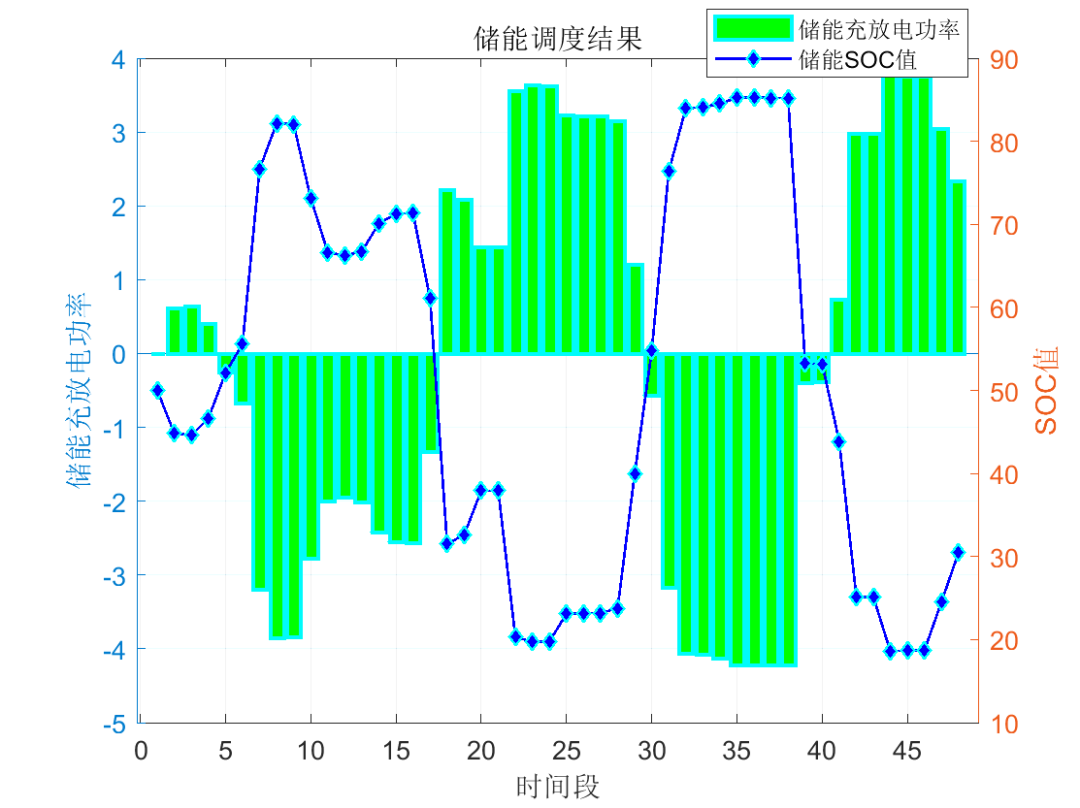

⛳️ 运行结果

🔗 参考文献

[1]俞雁飞.光伏—混合储能直流微电网的电能控制技术研究[D].哈尔滨工业大学,2012.DOI:10.7666/d.D242233.
