大家好，我是ZLinear的硬件工程师。

在之前的系列文章中，我们深入探讨了ADC、DAC、运放、滤波、隔离、保护等从芯片级到电路级的硬核技术。今天，我们来做一个实践性更强、更贴近项目决策的话题——数据采集卡的四款核心型号深度对比。

很多工程师在选购或设计数据采集系统时，都有过这样的纠结：

• 项目需要高精度，但又怕多花冤枉钱，到底该选哪个？
• 工作环境很恶劣，邻厂的电焊机一工作，之前的采集卡就被干扰得没法用，这得怎么选？
• 我想分析电机启动瞬间的冲击电流，普通采集卡采样率不够，难道只能买昂贵的示波器？
• 我们需要同时控制好几台伺服做多轴联动，对PWM脉冲的频率和个数都有讲究，哪款卡更适合？

这些困惑的核心原因，在于没有搞清楚不同型号采集卡之间的核心差异与工程定位。

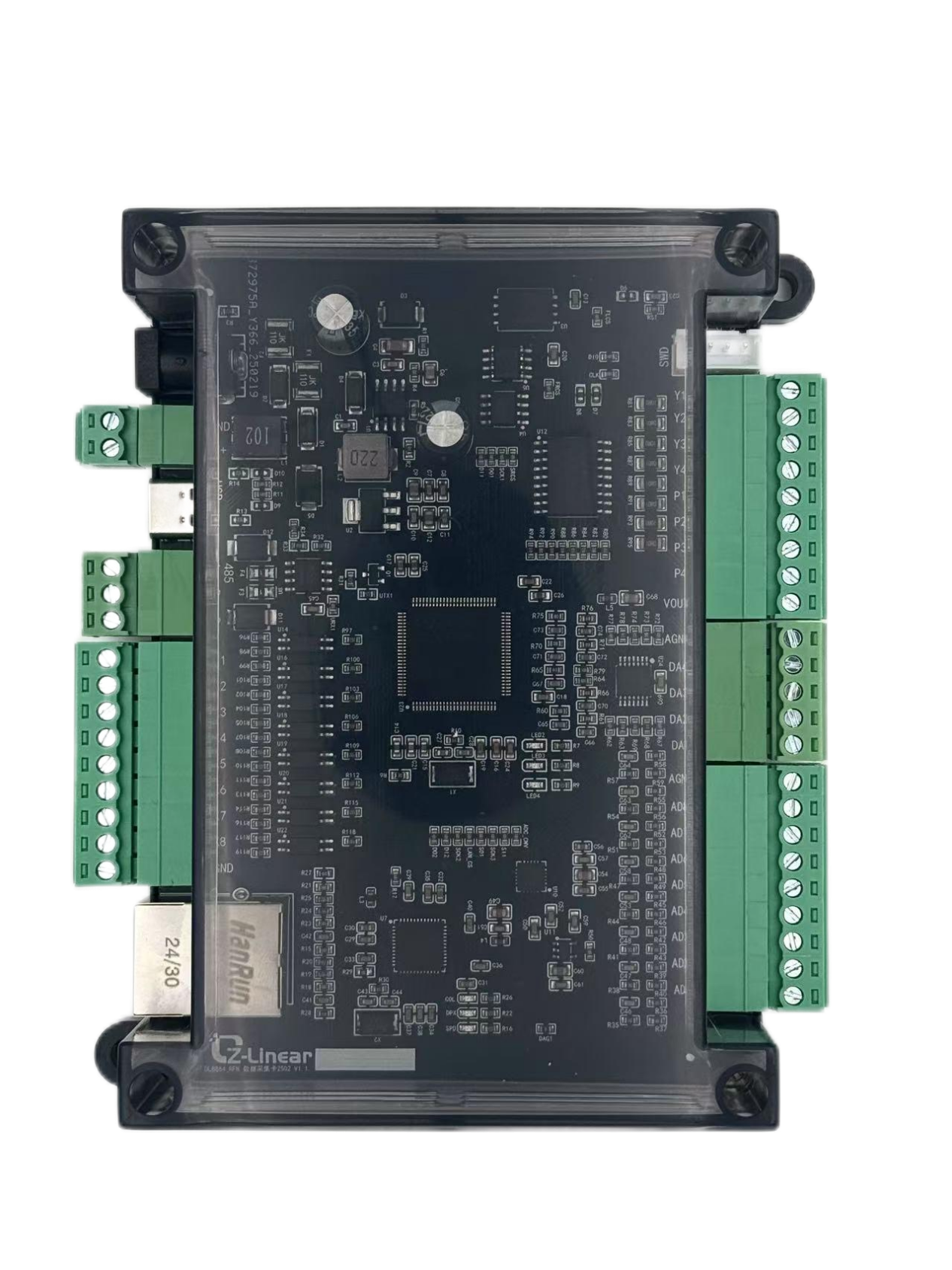

今天，我们就针对ZLinear开源的几款主流数据采集卡——DABL7606、DABL-G511、DABM-D223 和 DABL7689——做一个系统性的横向对比。从核心参数到架构差异，从应用场景到选型建议，一文帮你彻底搞懂，选对适合你的那一款。

---

一、四款型号定位速览：谁是你要找的“超级英雄”？

在深入对比之前，我们先对四款产品有一个直观的定位认知。你可以把它们想象成X战警中的不同角色，能力各异，各有专攻。

• DABL7606：全能型选手（美国队长）。功能全面，均衡发展，能应对大多数通用场景。你如果不知道选什么，选它大概率不会错。

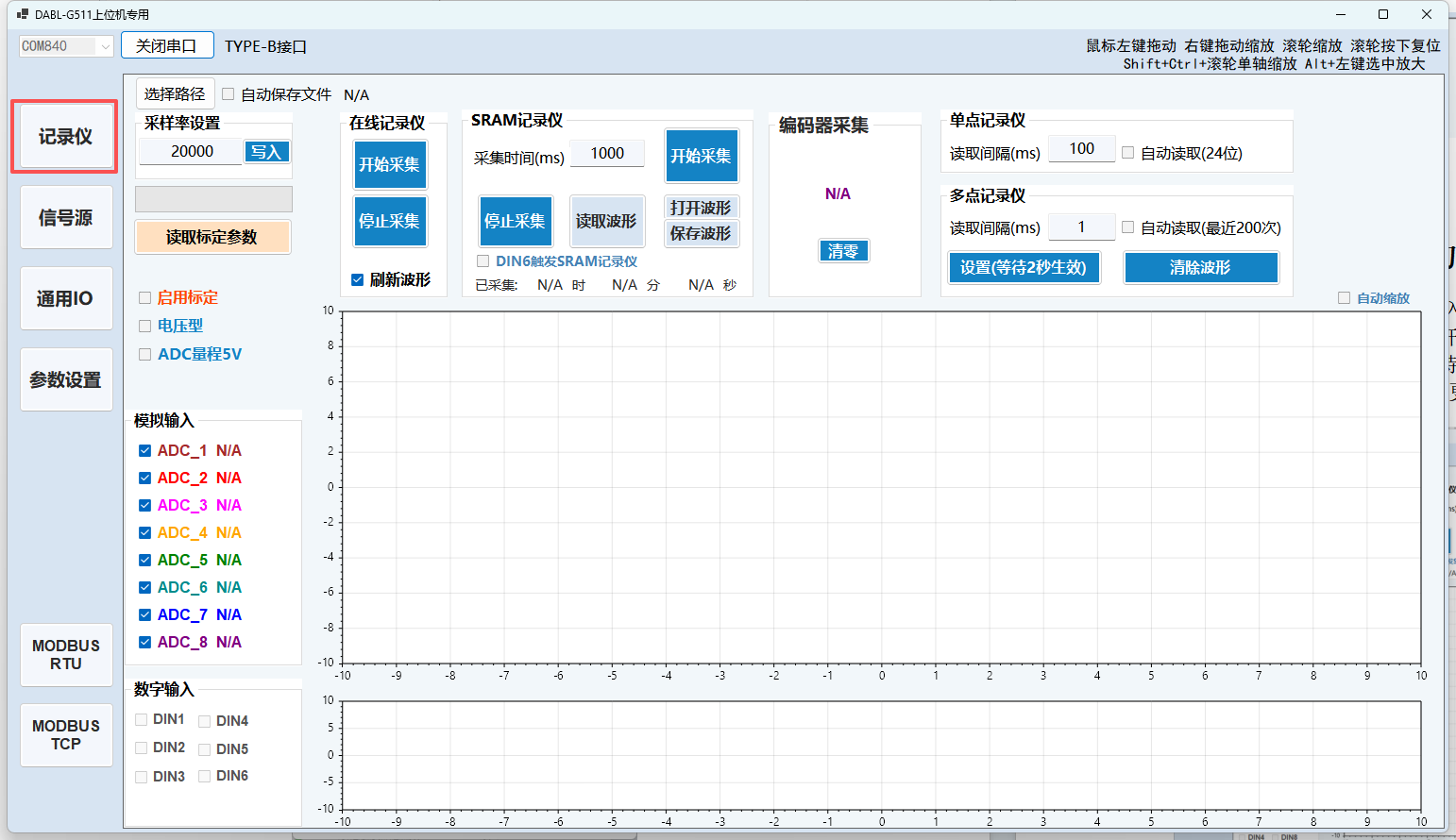

• DABL-G511：防御型专家（钢铁侠）。最大的护身符是 “全面电气隔离” ，能在极其恶劣、有高压浪涌的工业环境中稳定工作，保护你的主控安全。
• DABM-D223：速度型先锋（快银）。ARM+FPGA双核心，采样速率最高可达 500Ksps，专为捕捉快速变化的信号而生。
• DABL7689：高性价比入门选手（鹰眼）。功能精炼，成本控制极致，是预算有限时完成基础数据采集任务的最佳选择。

---

二、核心参数终极横评

我们直接上最硬核的参数对比表，所有数据均来自知识库中的参数比对图和产品手册。

对比维度	DABL7606 (通用型)	DABL-G511 (隔离型)	DABM-D223 (高速型)	DABL7689 (入门型)
ADC架构	8通道，同步采样	8通道，同步采样	8通道，同步采样（FPGA控制）	8通道，多路复用
最大采样率	40 Ksps	40 Ksps	200K / 500K 可选	40 Ksps （总速率）
模拟输入(AI)	8路单端，±5V/±10V/±20mA	8路单端(隔离)，±5V/±10V/±20mA	8路单端，±5V/±10V/±20mA	8路单端/差分，±5V
模拟输出(AO)	4路，10位 PWM DAC	4路，16位 专用DAC	4路，16位 专用DAC	4路，10位 PWM DAC
数字输入(DI)	8路，非隔离	6路，隔离型	8路，非隔离	8路，非隔离
数字输出(DO)	8路，达林顿开漏	8路，达林顿开漏	8路，达林顿开漏	8路，达林顿开漏
PWM通道	4路	7路 (支持加减速)	6路 (支持加减速)	4路
通信接口	RS485 / USB / 以太网	RS485 / USB / 以太网	USB HS (480M)	USB / RS485
隔离特性	无	全隔离 (485/ADC/DAC/DI)	无	无
硬件精度	±0.02%	±0.02%	±0.02%	±0.1%
特殊功能	无	支持差分编码器	ARM+FPGA双核架构	极致性价比

---

三、核心差异深度剖析：看懂这些，你才是行家

3.1 采样架构之争：同步 vs. 复用

这是DABL7689与其他三款最本质的区别。

• DABL7606 / G511 / D223：采用 每通道独立采样保持 的 AD7606 芯片。通过 CONVST 信号，所有通道能在 同一个纳秒级的时间点 冻结信号，这是 “真同步”。这在分析两路信号的相位差（如电网三相电）、计算总功率、做互相关分析时是必须的。任何微小的采样时间错位，都会导致相位计算巨大误差。

• DABL7689：采用 单ADC + 多路复用器 架构。芯片内部的开关轮流向各个通道切入，分时采样。因此，它开启的通道数越多，每通道的实际采样率就越低（40K / 开启通道数）。虽然能满足基本的巡检需求，但无法进行精确的通道间相位分析。

3.2 隔离等级：你的设备在“裸奔”还是“穿了防弹衣”？

这是 DABL-G511 与其他所有型号最根本的区别。

DABL-G511 的隔离是全方位的：

• 电源隔离：使用独立的DC-DC隔离模块（如B0512S），为模拟部分构建独立的“隔离岛”。
• 信号隔离：所有DI信号通过光耦（如EL3H7）与主控隔离，所有的ADC、DAC信号通过数字隔离芯片（如CA-IS3741）与MCU隔离。
• 通信接口隔离：RS485接口配有隔离芯片。

这意味着，当现场一根220V的线错误地碰到采集卡的信号输入端口时，DABL-G511 的隔离屏障能承受住1500V甚至更高的电压差，将巨大的浪涌能量隔离在外部，确保MCU毫发无伤。而对于非隔离的板卡，这样的错误是灾难性的。

3.3 模拟输出精度：PWM VS 专用DAC

• DABL-G511 和 DABM-D223：使用 TI-REF5050 作为基准源的 16位专用DAC芯片。这种方案的 建立时间短（<0.1ms）、精度高、纹波小。如果你需要用模拟量去控制伺服驱动器、比例阀，或者想生成高保真的任意波形，这两个型号是首选。DABM-D223凭借其FPGA，还能实现实时DDS，生成任意复杂波形。

• DABL7606 和 DABL7689：使用 PWM + 二阶RC低通滤波器 实现的DAC。这种方案成本极低，但 建立时间长（≤1ms）、精度受限于MCU的IO口电压（约3.3V）、纹波相对较大。它能满足基本的电压输出需求，但无法胜任高动态、高精度的控制场景。手册中也坦诚，通过标定才能将精度从±0.05V提升到±5mV。

3.4 数据处理架构：MCU单打独斗 vs. MCU+FPGA双剑合璧

这是 DABM-D223 能够实现500Ksps高速采样的奥秘。

• DABL7606 / G511 / 7689：MCU（通常是STM32F4） 通过SPI或并行总线，直接与AD7606交互，完成数据读取、处理和传输。MCU既要管数据采集，又要管以太网、USB、协议解析、界面刷新，当采样率需求超过其处理能力时，就成了系统瓶颈。

• DABM-D223：ARM + FPGA 双核心。FPGA 凭借其硬件并行处理的优势，被专门用来高速控制ADC（如AD7606）进行数据采集，并通过QSPI接口快速地将数据搬运到PSRAM或FIFO中。ARM（STM32H7） 则负责从FPGA中读取准备好的一帧帧数据，进行协议打包和上传。这种“专业人做专业事”的架构，将CPU从繁重的实时数据搬运任务中解放出来，使得200K或500Ksps的连续实时采集和上传成为可能。

---

四、实战选型指南

到这里，你应该已经对这四款产品有了清晰的区别认知。那么，到底该如何选择呢？

如果您的项目场景是这样的...	您的核心痛点	强烈推荐	理由
预算有限，需要8路AI做低速巡检，对相位无要求	钱要花在刀刃上，功能够用就行	DABL7689	极致性价比，基础功能齐全。
通用测试台、设备监控，需要高精度、多功能（AI/AO/DI/DO/以太网），环境良好	功能要全面，参数要扎实	DABL7606	全能型“万金油”，同步采样、多接口，足够应对绝大多数工业数据采集需求。
现场有电机、电焊机、变频器，地电位差大，经常烧接口卡	稳定性是第一要求，不能老坏	DABL-G511	唯一 具备全面隔离的型号，是恶劣工业环境的“救星”。同时AO性能最佳，PWM通道最多，也适合运动控制。
需要分析振动、冲击、电网谐波，或做高速波形记录	普通采集卡采样率根本不够用	DABM-D223	唯一 的高速（500Ksps）同步采集选项，ARM+FPGA架构确保了处理和传输能力。USB H.S.接口保障了实时数据通量。
需要精确控制多轴伺服电机，并进行位置反馈（编码器）	需要多路高精度PWM，同时要反馈位置	DABL-G511	拥有7路独立PWM，支持加减速，且唯一支持差分编码器输入。能为运动控制提供闭环精确控制。
需要生成高精度、低纹波的模拟信号，作为信号源使用	AO输出质量要高，不能有噪声	DABL-G511 或 DABM-D223	两者都配备16位专用DAC。DABM-D223还支持DDS任意波生成，是理想的信号源。

---

总结

工业数据采集之道，在于知己知彼，精准匹配。没有哪一款采集卡能解决所有问题，但总有一款最适合你的问题。

• DABL7689：是入门探索的轻骑兵。
• DABL7606：是护航中坚的主力舰。
• DABL-G511：是攻坚克难的装甲师。
• DABM-D223：是探索前沿的侦察机。

希望这份对比能帮你做出最明智的选择。如果还有更具体的应用问题，欢迎在评论区留言！希望这份对比能帮你做出最明智的选择。如果还有更具体的应用问题，欢迎在评论区留言！我是 ZLinear 开源电子，一个专注于工业数据采集卡研发、生产与销售的专业团队。我们致力于从芯片级到系统级拆解硬核技术，分享一线工程经验。如果这篇内容对你有帮助，欢迎点赞、收藏、关注三连支持！我们下期继续带来硬核干货～
