引言

在软件工程专业的课程设计、毕业设计乃至实际项目开发中，规范作图是沟通需求、设计架构、指导开发的核心技能。然而，在面对纷繁复杂的 UML 图、流程图、数据流图时，往往感到无从下手，或画出的图不符合标准，导致评审不通过、文档返工。

本文面向软件工程专业的学生、刚入行的开发人员以及需要撰写技术文档的从业者，旨在系统性地梳理软件工程常用图表类型，并提供清晰、可操作的绘制教程。通过本文，你将掌握从需求分析到系统设计阶段最核心的图表绘制方法，让你的文档更专业、沟通更高效。

---

主要内容

一、需求阶段

需求阶段的核心任务是搞清楚"系统要做什么"。以下两种图是此阶段最常用的工具。

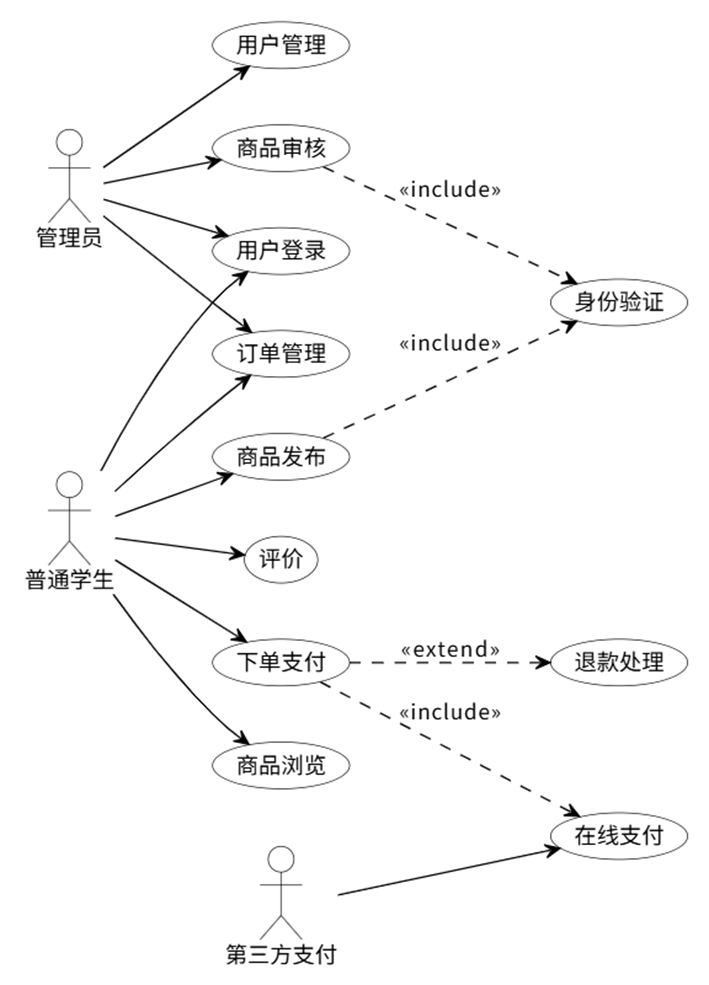

1. 用例图（Use Case Diagram）

用例图描述系统外部参与者可见的系统功能。

绘制规范：

• 参与者（Actor）：用人形图标表示，可以是人、外部系统或硬件设备
• 用例（Use Case）：用椭圆表示，名称使用动宾短语（如"提交订单"，而非"订单提交"）

Tip：
下述示例图用例名称未按此规范作图

• 关系类型：
  • 关联：参与者和用例之间的连线
  • 泛化：参与者或用例之间的父子关系（空心三角箭头）
  • 包含（include）：一个用例必然包含另一个用例的行为
  • 扩展（extend）：一个用例在特定条件下扩展另一个用例

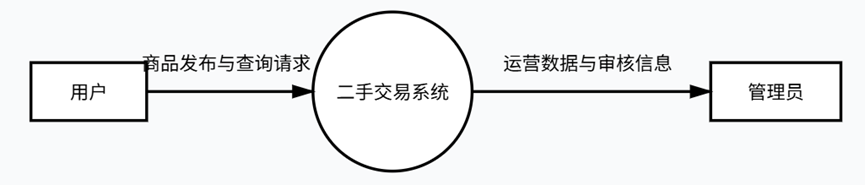

2. 数据流图（Data Flow Diagram，DFD）

数据流图描述系统的数据输入、处理和输出，常用于结构化需求分析。

绘制规范（Yourdon/DeMarco 表示法）：

• 外部实体（External Entity）：用矩形表示，是数据的来源或终点
• 处理（Process）：用圆形表示，对输入数据进行加工，产生输出
• 数据流（Data Flow）：带箭头实线，标注数据名称
• 数据存储（Data Store）：用两条平行横线表示，存放数据的位置

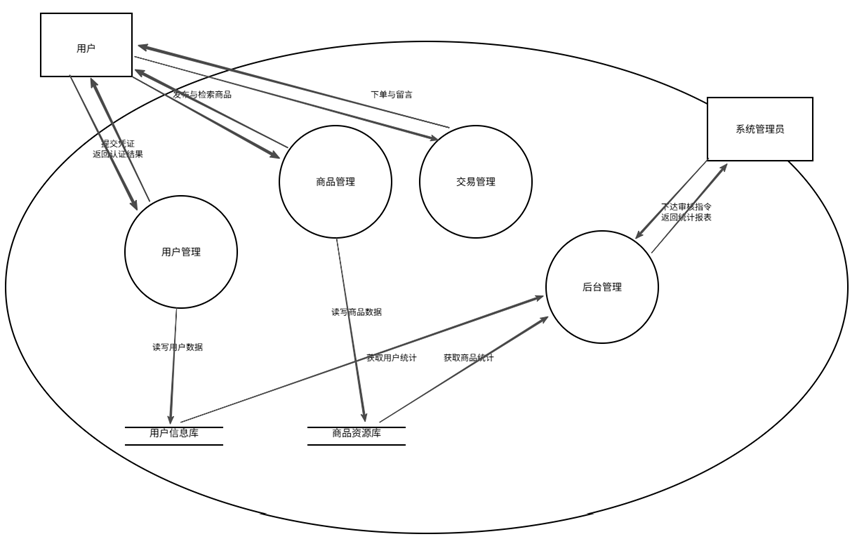

• 分层建模原则：从顶层上下文图开始，逐层细化到 0 层图和 1 层图



---

二、分析阶段

分析阶段将需求转化为更精确的模型，是理解"系统内部如何运作"的关键。

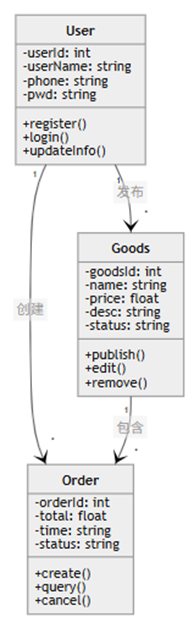

3. 类图（Class Diagram）

类图描述系统的静态结构，展示类、接口及其之间的关系。

绘制规范：

• 类用三层矩形框表示，从上到下依次为类名、属性、方法
• 可见性：+ 公开、- 私有、# 保护
• 关系（从弱到强）：依赖（虚线箭头）→ 关联（实线，可标多重性）→ 聚合（空心菱形）→ 组合（实心菱形）→ 泛化（空心三角箭头实线）→ 实现（空心三角箭头虚线）

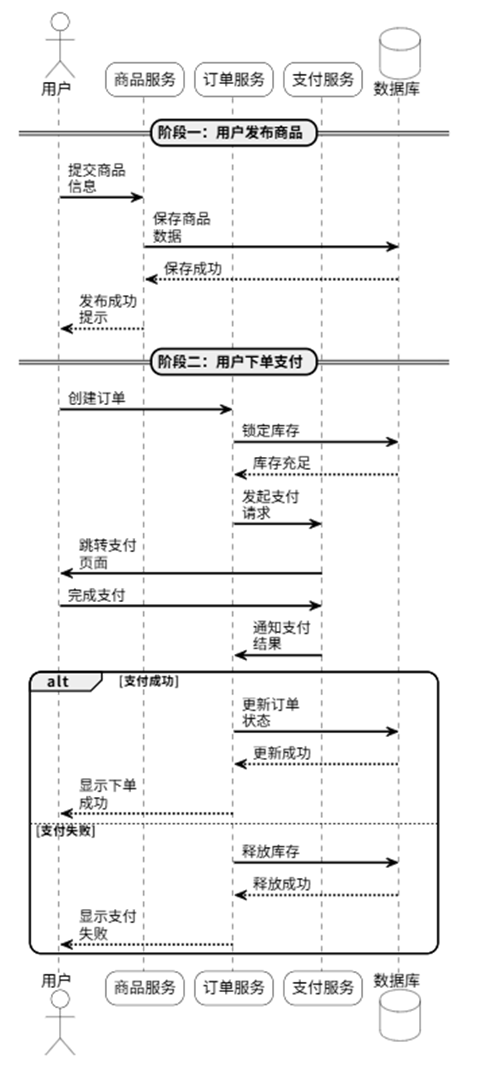

4. 顺序图（Sequence Diagram）

顺序图强调对象间消息交互的时间顺序，用于描述一个用例中多个对象如何协作。

绘制规范：

• 生命线：垂直虚线，表示对象在时间轴上的存在
• 激活条：生命线上的矩形，表示对象执行操作的时间段
• 消息类型：同步消息（实心实线箭头）、异步消息（开放实线箭头）、返回消息（虚线箭头）
• 组合片段：alt（条件分支）、opt（可选）、loop（循环）、par（并行）


5. 协作图（Communication Diagram）

协作图展示对象间的组织结构和消息传递，强调整体结构而非时间线。

绘制规范：

• 对象用"对象名:类名"格式的矩形框表示
• 链（Link）用对象间连线表示
• 消息流在链旁标注，用编号体现时序（1:、1.1:、2:）
• 协作图与顺序图是同构的，展示同一场景的两种视角

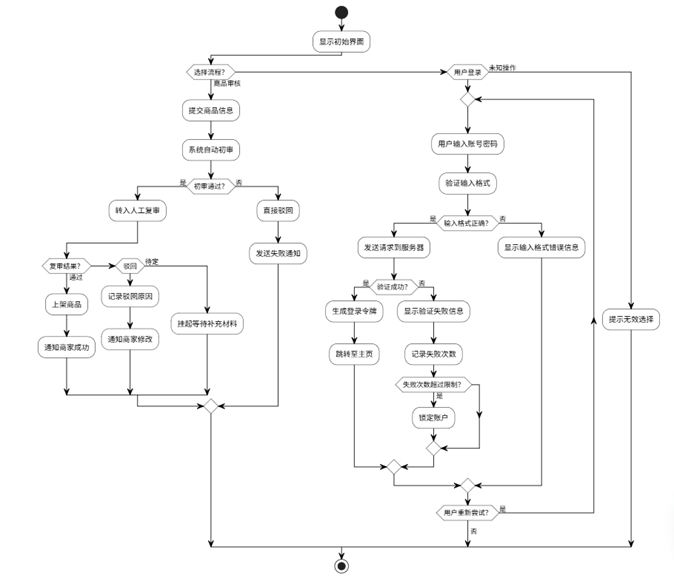

6. 活动图（Activity Diagram）

活动图是广义的流程图，描述一个过程或操作中的活动序列，强调并发和协作。

绘制规范：

• 动作状态：圆角矩形
• 初始节点（实心圆）和终节点（实心圆外加圆环）
• 决策和合并用菱形
• 分叉（Fork）和结合（Join）用粗实线，表示并发
• 泳道（Swimlane）纵向分割区域，按角色划分责任

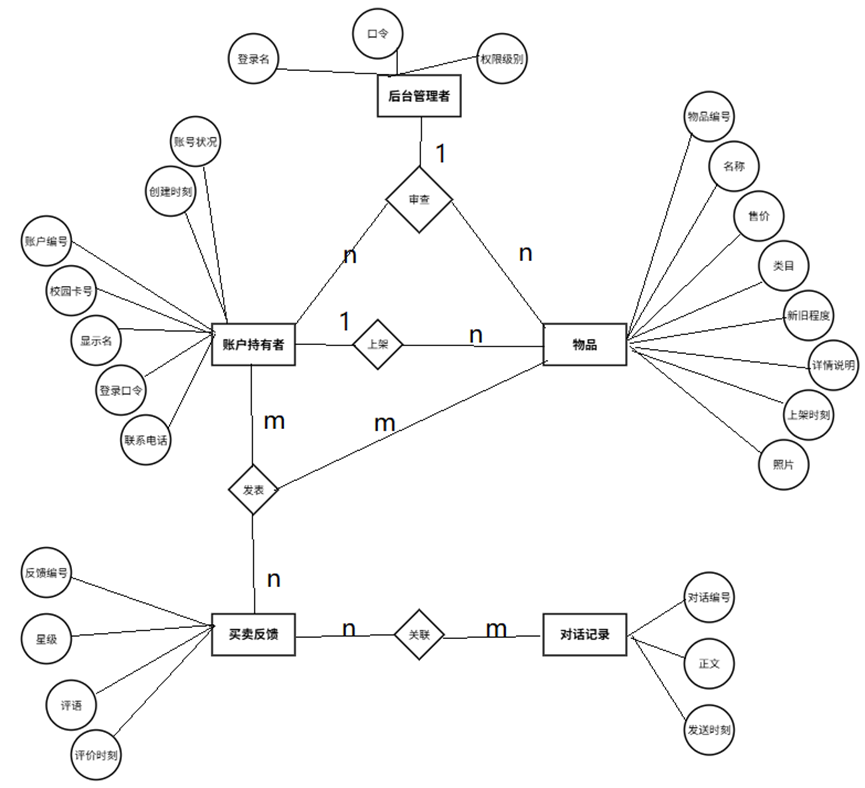

7. ER 图（实体关系图）

ER 图用于数据库概念设计，描述实体及其之间的关系。

绘制规范：

• 实体（Entity）：用矩形表示，名称使用名词单数形式
• 关系（Relationship）：用菱形表示，两侧标注对应实体的基数（1:1、1:N、M:N）
• 属性（Attribute）：用椭圆表示，连接在所属实体上；主键属性加下划线
• 注意区分实体属性与关系属性的归属


---

三、设计阶段

设计阶段将分析模型转化为可实现的方案，重点关注架构、状态和内部逻辑。

8. 状态图（Statechart Diagram）

状态图描述单个对象在外部激励下的状态变迁过程，适合建模具有明确状态的生命周期。

绘制规范：

• 状态用圆角矩形表示，分简单状态和组合状态
• 初始伪状态用实心圆，终态用空心圆内嵌实心圆
• 转换用带箭头实线，格式为"事件[监护条件]/动作"
• 入口动作：entry/动作；出口动作：exit/动作

9. 构件图（Component Diagram）

构件图描述软件物理模块（构件）及其之间的依赖关系，用于架构层面的设计。

绘制规范：

• 构件用矩形框带两个小标签表示，代表物理模块
• 提供接口用小圆圈表示，依赖接口用半圆表示（球-插座）
• 构件实现接口用实线空心三角箭头，构件间的使用依赖用虚线箭头

10. 结构图（Structure Chart）

结构图描述系统功能的模块层次和调用关系，在结构化设计中与流程图配合使用。

绘制规范：

• 矩形框表示模块，名称放在框内
• 上层调用下层用带箭头连线表示
• 数据传递用空心圆箭头，控制信息用实心圆箭头
• 常见形态：事务型（按事务类型调度下层）和变换型（输入→处理→输出）

11. 程序流程图（Program Flowchart）

流程图描述模块内部的处理逻辑，是各类设计中通用的过程描述工具。

绘制规范：

• 起止框用圆角矩形，标识开始和结束
• 处理框用矩形，表示赋值、计算等操作
• 判断框用菱形，表示条件分支，通常有两个出口
• 连接符用圆形，用于跨页连接
• 坚持单入口单出口原则

---

四、部署阶段

部署阶段解决"系统如何运行在真实环境中"的问题。

12. 部署图（Deployment Diagram）

部署图描述软件在硬件节点上的物理分布，连接开发与运维视角。

绘制规范：

• 节点用立方体表示，代表物理或虚拟机器
• 构件实例放在节点内部
• 通信关联用节点间实线表示

---

总结

规范作图是软件工程专业的基本功，从需求阶段的用例图和数据流图，到分析阶段的类图、顺序图、活动图、ER 图，再到设计阶段的构件图、状态图、结构图和流程图，最后到部署阶段的部署图，每种图在对应阶段解决特定问题。
目前主流的绘图工具包括 Draw.io（免费轻量、支持 VS Code 集成）、ProcessOn（在线协作、模板丰富）、PlantUML（代码化作图、Git 友好）、StarUML（专业建模、支持代码生成）以及 Visio（企业级 Office 生态）。
关于 AI 制作图形，当前常见通用AI工具 等可辅助生成 Mermaid / PlantUML 草图模板，在起稿效率上有部分提升，但复杂布局控制、行业标准遵从、大型模型拆分、团队风格统一等方面仍存在局限，直至截稿时间更适合作为起稿助手而非完整交付的工具。

---

本文 UML 部分参考 GB/T 8567-2006《计算机软件文档编制规范》附录 A。其他图型（数据流图、ER 图、结构图、流程图）为软件工程领域通用实践。
