2026-06-05
接昨日,Fluke 8840A 5位半万用表通过USB控制完成调试,试了一下通过内部UART通信,没有成功,最后还是用USB-GPIB方式进行控制了,上午完善校准代码,下午调试验证,结果刚上电就是一阵火花带闪电,子板的两颗100V电容炸了。

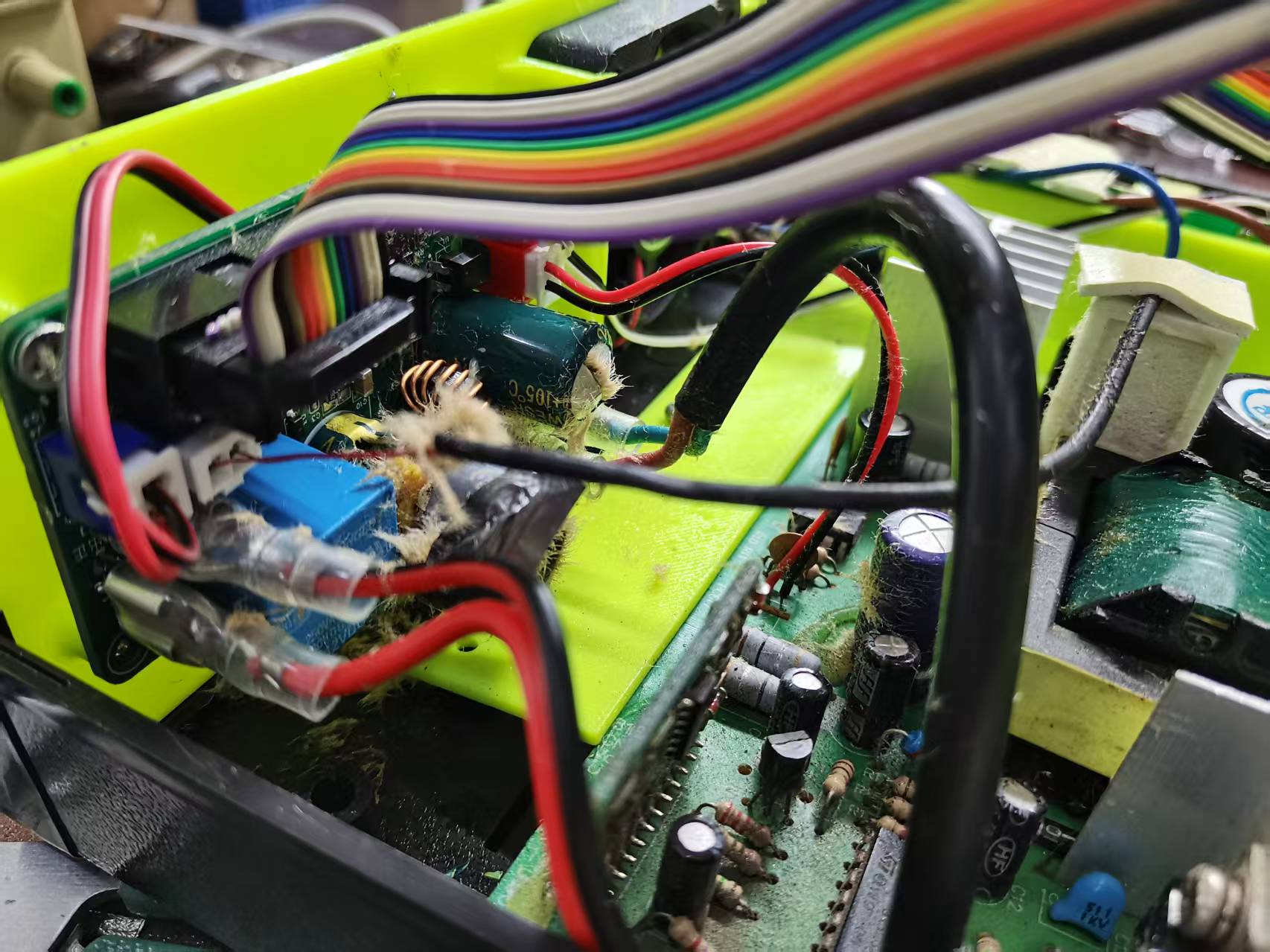

炸鸡图片

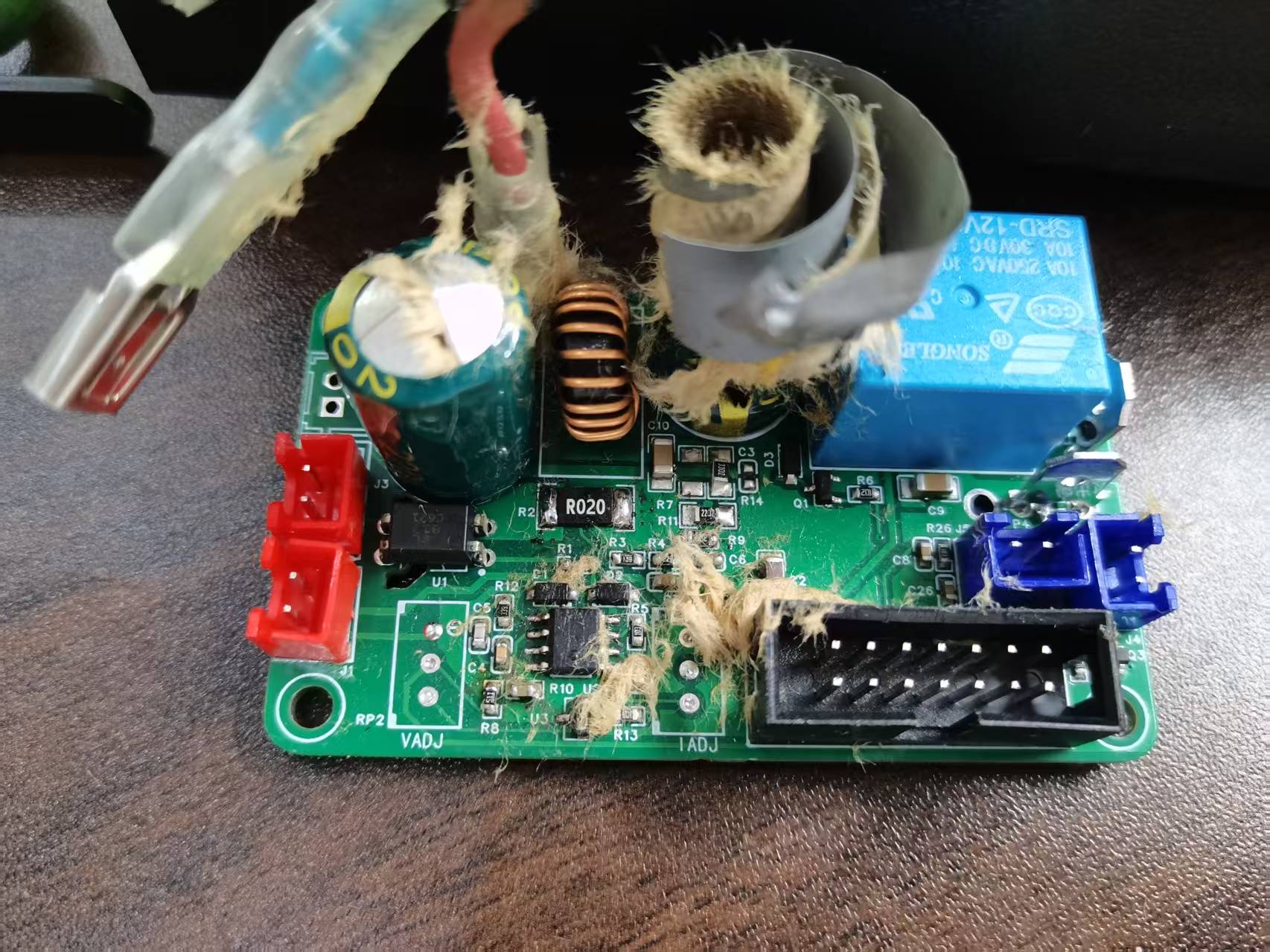

仔细检查了所有连线都正确,拆下子板检查,发现光耦LED驱动端的电阻没焊接,相当于输出开环,输出电压直接冲到200V,不炸才怪!
在这里插入图片描述

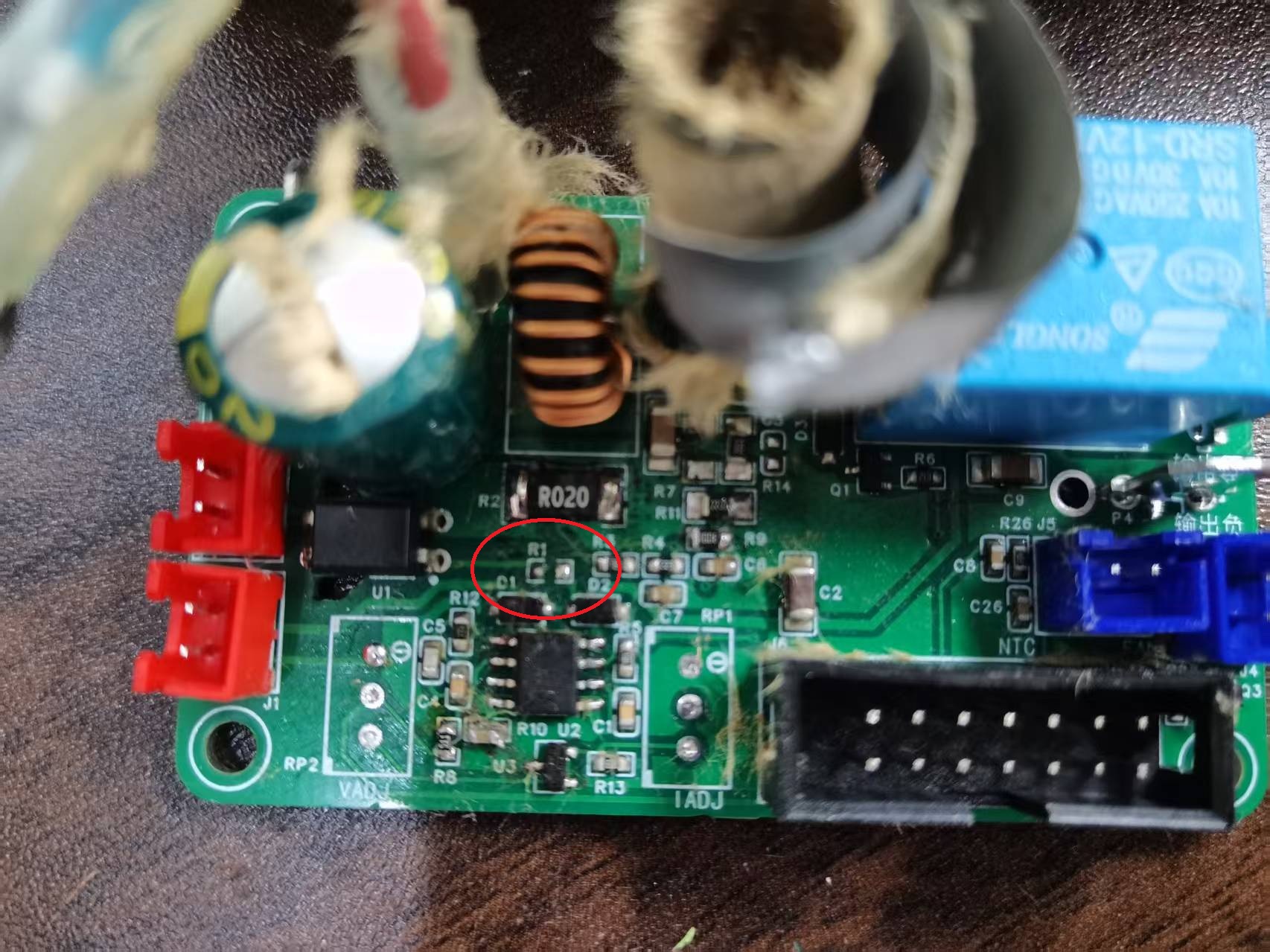

找出罪魁祸首,下图中R1没有焊接(自己调试时搞忘记了)。
在这里插入图片描述

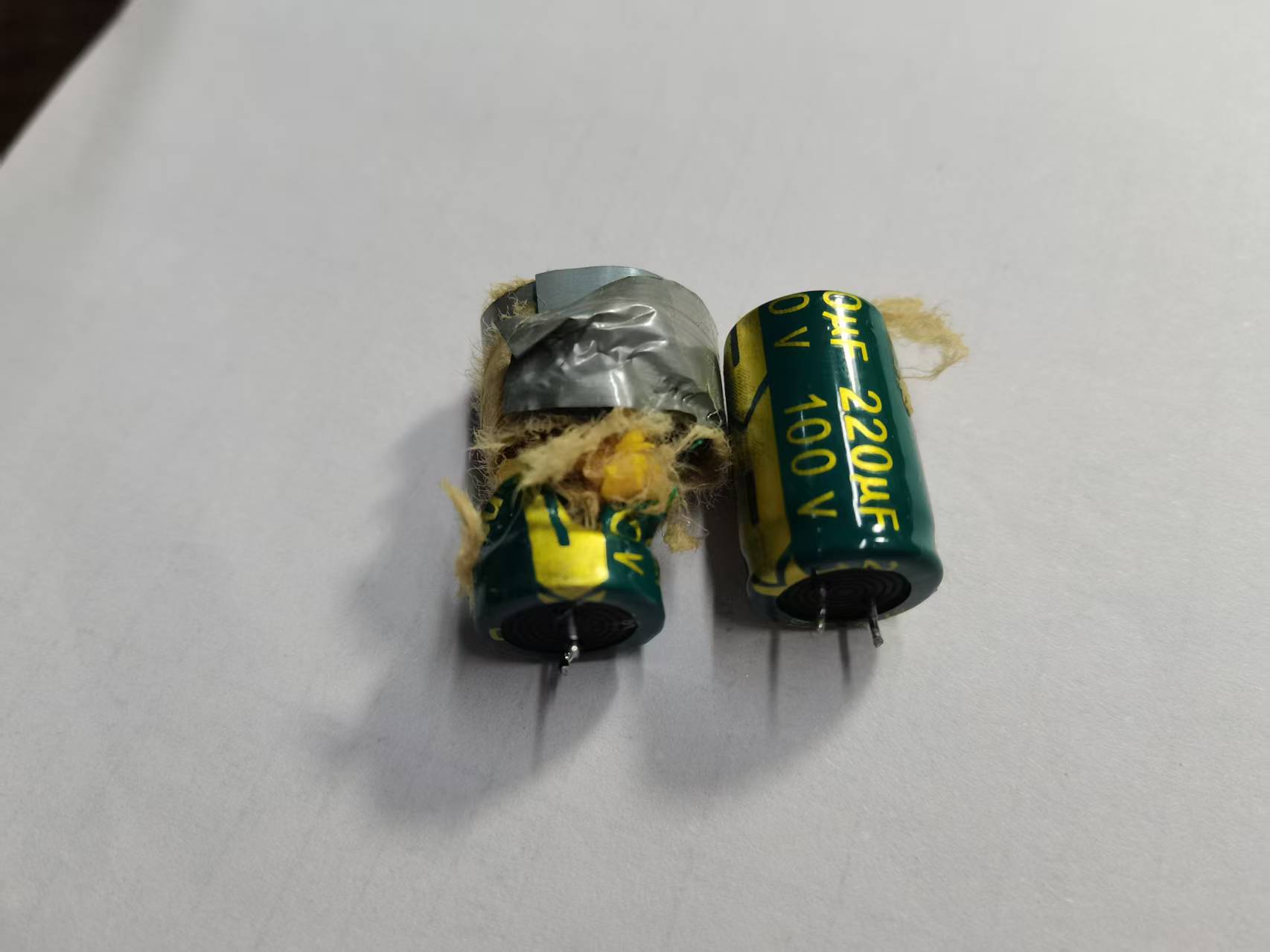

炸飞的电容

充电器上的100V电容居然没有炸,只是顶上稍微鼓起,可见充电器的物料选用还是很好很耐造的。
更换炸掉的电容,上电试机,正常工作,其他元器件没有问题,万幸又可以愉快调试。
又是精彩的一天!
