前言：为什么需要学习 Smart 组件与工作站逻辑？

在工业机器人离线编程中，单纯的静态模型无法模拟真实工厂中物料流动、夹具抓取等动态过程。RobotStudio 强大的 Smart 组件（Smart Component） 功能，能够赋予静态工装“灵魂”。通过将静态模型与逻辑子组件相结合，我们可以在数字孪生世界中完美复现输送链传输、气动夹具吸放以及复杂的信号交互。

本文将带你从零开始，一步步掌握动态输送链创建、动态夹具制作以及整站逻辑控制的核心技能，最终实现一个完整的自动化码垛工作站仿真。

一、 智能动态输送链的构建

在自动化工作站中，输送链用于连续不断地输送物料。我们需要利用 Smart 组件让静态的输送链模型具备“自动生成产品”和“向前传送”的功能。

1.1 创建基础组件

• 操作路径： 打开或解压基础练习工作站，将其另存为 “码垛工作站”。在 “建模” 选项卡中单击 “Smart组件”，构建一个新的 Smart 组件，将其重命名为 SC_InFeeder。

1.2 添加并配置核心子组件

进入 SC_InFeeder 的编辑界面，单击 “添加组件”，依次添加并配置以下核心子组件：

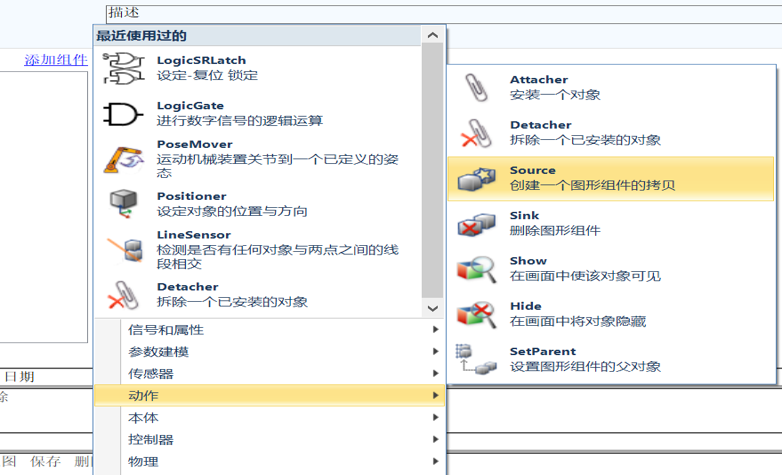

1. Source（产品源）： 位于“动作”列表。将属性中的 Source 设置为工作站中的基础物料模型（如 Product_Source）。它的作用是作为母体，在仿真时自动复制出新的产品实体。

2. Queue（队列）： 位于“其他”列表。用于管理和存储输送链上生成的多个产品实体，保持默认参数。

3. LinearMover（线性运动）： 位于“本体”列表。用于驱动产品向前移动。设置属性：将 Object 绑定为 Queue (SC_InFeeder)，根据输送链方向将 Direction 设为 [-1000, 0, 0]（沿X轴负方向），Speed 设为 300 mm/s。

4. PlaneSensor（面传感器）： 位于“传感器”列表。用于在输送链末端检测产品是否到位。根据输送链末端边缘调整其位置和大小。

5. LogicGate（逻辑门）： 位于“信号和属性”列表。将属性 Operator 设置为 Not（非门），用于控制物料连续生成的间隔逻辑。

💡 避坑指南（规避传感器干涉）： > 虚拟传感器在仿真时容易误检测到输送链自身。在“布局”选项卡中右击 Infeeder 输送链模型，取消勾选“可由传感器检测”。随后，将输送链模型 Infeeder 整体拖入 SC_InFeeder 智能组件中，完成模型绑定。

1.3 创建属性连结与 I/O 信号连接

为了让子组件之间协同工作，需要建立数据和信号的传递通道：

• 属性连结（Property Link）： 进入“属性与连结”选项卡，添加一条连结：源对象 Source (Copy) \rightarrow目标对象 Queue (Back)。其含义是将产品源复制出来的每一个新物体，自动推入队列的末尾。

• 创建 I/O 信号： * 添加输入信号 diStart（DigitalInput，用于外部启动输送链）。

  • 添加输出信号 doBoxInPos（DigitalOutput，产品到位反馈信号）。

• I/O 连接（I/O Connection）配置表：

  源对象	源信号/属性	目标对象	目标信号或属性	业务逻辑说明
  SC_InFeeder	diStart	Source	Execute	外部启动信号触发产品源生成物料
  Source	Executed	Queue	Enqueue	物料生成完毕后，自动加入运动队列
  PlaneSensor	SensorOut	Queue	Dequeue	物料到达末端后，从队列中移出以便抓取
  PlaneSensor	SensorOut	SC_InFeeder	doBoxInPos	传感器检测到物料，向系统输出“到位”信号
  PlaneSensor	SensorOut	LogicGate [NOT]	InputA	将传感器信号取反
  LogicGate [NOT]	Output	Source	Execute	前一个物料被搬走后，自动触发生成下一个物料

1.4 阶段仿真运行验证

1. 打开 “I/O仿真器”，选择当前系统为 SC_InFeeder。

2. 点击 “播放” 开启仿真，将输入信号 diStart 手动置为 1。

3. 此时可观察到产品连续生成并沿输送链平稳移动，碰到末端传感器后停止，同时 doBoxInPos 变为 1。

4. 性能优化： 为防止仿真长时间运行产生大量废弃实体占用内存，可在 Source 的属性中勾选 Transient（临时性复制品，被抓走或复位后自动销毁）。

二、 智能动态夹具（吸盘）的制作

在完成物料传输后，我们需要为机器人的机械臂安装一个具备“吸附”与“释放”功能的动态工具。

2.1 拆卸与工具属性设定

1. 拆卸原机械工装： 在左侧“布局”窗口中找到原有的静态工具 tGripper，右键单击选择 “拆除”，在弹出的提示中选择“否”（使其保持当前空间位置，不恢复原点）。

2. 创建 Smart 工具： 新建一个 Smart 组件并重命名为 SC_Gripper。

3. 设定工具角色： 将刚才拆卸下来的 tGripper 模型拖入 SC_Gripper 组件内部。在 tGripper 上右键勾选 “设定为Role”（Set as Role），使其在系统中具备合法的工业机器人工具特征。

4. 装备到机器人： 将整体组件 SC_Gripper 拖动到机器人模型（如 IRB460）上松开，在弹出的对话框中选择替换原有的工具数据，实现工具的机械与逻辑安装。

2.2 添加吸放控制子组件

单击“添加组件”，为动态夹具配置以下动作逻辑子组件：

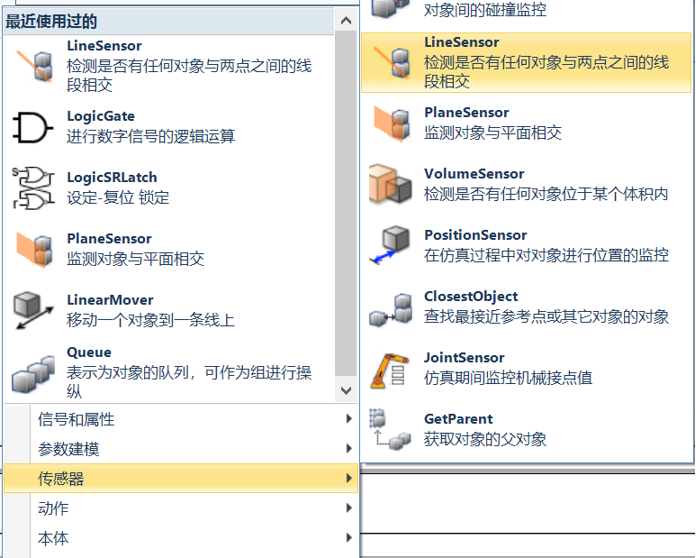

1. LineSensor（线传感器）： 用于模拟吸盘的接近开关。捕捉吸盘下表面的中心点作为起始点（Start），根据吸附距离，在沿大地坐标系 Z 轴负方向偏移一定距离的位置设定结束点（End）。(同样记得取消 tGripper 自身的“可由传感器检测”属性)

2. Attacher（抓取组件）： 实施吸附动作。将安装父对象 Parent 设为 SC_Gripper，子对象 Child 保持留空（由传感器动态捕获）。

3. Detacher（释放组件）： 实施释放动作。在属性中勾选 KeepPosition，确保夹具松开后，工件能够保持在当前放下的空间坐标。

4. LogicGate（非门）与 LogicSRLatch（锁存器）： 位于信号列表中，联合用于控制夹具气压反馈信号的置位与复位。

2.3 建立夹具内部逻辑连结

• 属性连结：

  • LineSensor (SensedPart) \rightarrow Attacher (Child)：将线传感器检测到的动态物体，实时传递给抓取组件作为拾取目标。

  • Attacher (Child) \rightarrow Detacher (Child)：确保抓取组件吸过来的物体，就是释放组件需要放开的物体。

• 创建夹具 I/O 信号： 创建输入信号 diGripper（由机器人程序控制，1为吸取，0为释放）。

  • 创建输出信号 doVacuumOK（向机器人反馈真空建立成功）。

• 核心控制逻辑： 当机器人发送 diGripper=1 时，激活线传感器进行检测并触发 Attacher 动作，同时通过锁存器将 doVacuumOK 置位；当 diGripper=0 时，通过非门触发 Detacher 释放物体，并将 doVacuumOK 复位。

三、 工作站全流程逻辑联调与仿真

有了动态输送链和动态夹具后，最后一步是配置机器人系统的 I/O 信号，加载控制程序，并将所有物理信号连接起来。

3.1 机器人系统初始化（I-启动）

为了保证联调时数据干净、无冲突，建议对虚拟机器人控制器进行初始化：

1. 备份当前系统： 在“控制器”选项卡下单击“备份” \rightarrow “创建备份”，设置好路径。

2. 执行 I-启动： 单击“重启”下拉菜单 \rightarrow 选择 “重置系统（I启动）”。系统重启后，原有的系统参数和 RAPID 程序将被清空，恢复出厂状态。

3.2 虚拟机器人端 I/O 配置

在“控制器”选项卡左侧树状菜单中，展开 “配置”（Configuration） $\rightarrow$ “I/O System”：

1. 新建通信板卡： 在 Unit 类型下右键新建，重命名为 Board10（Type 选择 DeviceNet Board，Address 设为 10）。

2. 新建系统信号： 在 Signal 类型下右键新建，创建以下三个与外部通信的关键信号：

   • diBoxInPos (Digital Input，所属板卡 Board10) —— 用于接收输送链的产品到位信号。

   • diVacuumOK (Digital Input，所属板卡 Board10) —— 用于接收夹具的真空反馈信号。

   • doGripper (Digital Output，所属板卡 Board10) —— 用于控制夹具进行吸放。

3.3 导入 RAPID 控制程序

1. 在左侧 RAPID 菜单下右击机器人任务 T_ROB1，选择 “加载模块”，导入准备好的 MainModule.mod 码垛控制程序。

2. 模块加载后，单击菜单栏的 “同步” \rightarrow “同步到工作站”，勾选全部路径、位置和数据，确保离线程序在仿真环境中生效。

📄 核心 RAPID 代码逻辑解析

本项目采用经典的 “3+2”交错堆叠跺型（即单层满载为 5 个产品：2个纵向，3个横向，上下层错开），双层总计码垛 10 个产品满载。

• 主程序 Main： 循环判断托盘满载标志 bPalletFull。若未满载，则循环调用 rPick（吸取流程）和 rPlace（放置流程）。

• rPick 核心控制段：

  WaitDI diBoxInPos, 1; ! 等待输送链上的物料到位信号
  MoveJ pPickHome, v1000, z50, tGripper; ! 移动到吸取上方点
  MoveL pPick, v500, fine, tGripper;    ! 线性下行到吸取点
  Set doGripper;                         ! 机器人输出置位：控制吸盘吸取
  WaitDI diVacuumOK, 1;                  ! 等待 Smart 夹具反馈真空建立成功
  MoveL pPickHome, v500, z50, tGripper;  ! 带料抬起


• 码垛位置计算（rPosition）： 程序内部使用 TEST nCount 计数器结合 RelTool 相对工具位移函数。根据当前放入的是第 1 至第 10 个产品，自动在数组或位置中计算出对应的 X、Y、Z 轴偏移坐标，实现精确定位。

3.4 建立整站闭环逻辑连接

这是数字孪生工作站成败的关键。在 “仿真” 选项卡中单击 “工作站逻辑”（Station Logic），进入 “信号和连接” 选项卡，单击 “添加I/O连接”（Add I/O Connection），将机器人系统与两大 Smart 组件的信号彻底打通：

[机器人系统 SC_Practise] 的 doGripper    -->  [智能夹具 SC_Gripper] 的 diGripper
[智能夹具 SC_Gripper] 的 doVacuumOK      -->  [机器人系统 SC_Practise] 的 diVacuumOK
[智能输送链 SC_InFeeder] 的 doBoxInPos   -->  [机器人系统 SC_Practise] 的 diBoxInPos

四、 成果验证与项目交付

1. 准备就绪： 打开 “I/O仿真器”，切换到 SC_InFeeder 信号窗口。

2. 开启仿真： 点击仿真选项卡正上方的 “播放”（Play）按钮。手动给 diStart 一个脉冲信号。

3. 全自动运行呈现： 输送链前端开始自动、源源不断地生成工件并向后输送；工件到达末端限位传感器处自动停下，同时向机器人发出到位信号。机器人收到信号后，立刻下行执行吸取动作，夹具吸住工件并成功向机器人反馈真空信号。机器人随之抬起，将工件搬运至右侧托盘，按照预设的“3+2”交错型样式进行精密码垛。

4. 循环结束： 当精准码满 10 个工件后，托盘满载，机器人自动停止搬运并返回安全等待点，整站动态仿真完美闭环。

5. 项目打包分享： 全线联调成功后，可以通过 RobotStudio 的 “文件” \rightarrow “共享” \rightarrow “打包并运行” 功能（Pack and Go），将整个数字孪生工作站及其控制系统、Smart组件完整打包成一个独立文件。非常适合直接发送给客户展示或与同行交流分享！
