本篇目标：从 GPU、DSP、FPGA、SmartNIC、CXL 这类异构设备的编程模型出发，理解传统 Linux MM 为什么不够用。我们会先分析 split address space 和显式拷贝的痛点，再看 PCIe/一致性/带宽/延迟带来的硬件约束，最后引出 HMM 的两条主线：地址空间镜像和设备内存纳入 struct page / ZONE_DEVICE。

---

1. 从“CPU 的内存”到“进程的内存”

前 9 篇里，我们一直站在 CPU MM 的视角看内存管理：

• VMA 描述进程虚拟地址空间
• CPU 页表把虚拟地址翻译成 PFN
• 缺页处理按需分配或读入页面
• 页面回收和 swap 让内存可以腾挪
• page migration 让页面可以从一个 NUMA 节点搬到另一个节点
• pagewalk、MMU notifier、interval notifier 让其他子系统可以读取或订阅 CPU 页表

这些机制共同构成一个很强的抽象：

对 CPU 来说，一个进程拥有一个连续的虚拟地址空间。只要地址有效，CPU 就能通过页表找到背后的物理页。

但异构计算提出了新的问题：如果 GPU、FPGA、SmartNIC 也要代表这个进程访问数据，它们看到的是同一个地址空间吗？

传统答案通常是：不是。

CPU 有 CPU 的地址空间，GPU 有 GPU 的显存地址空间，RDMA 设备有自己的 DMA 映射，设备驱动有自己的 buffer 管理 API。于是一个程序里的数据被撕成两份：

• CPU 侧：malloc / mmap / anonymous / file-backed memory
• GPU 侧：cudaMalloc / driver BO / device memory allocation

这就是 HMM 文档里说的 split address space。

---

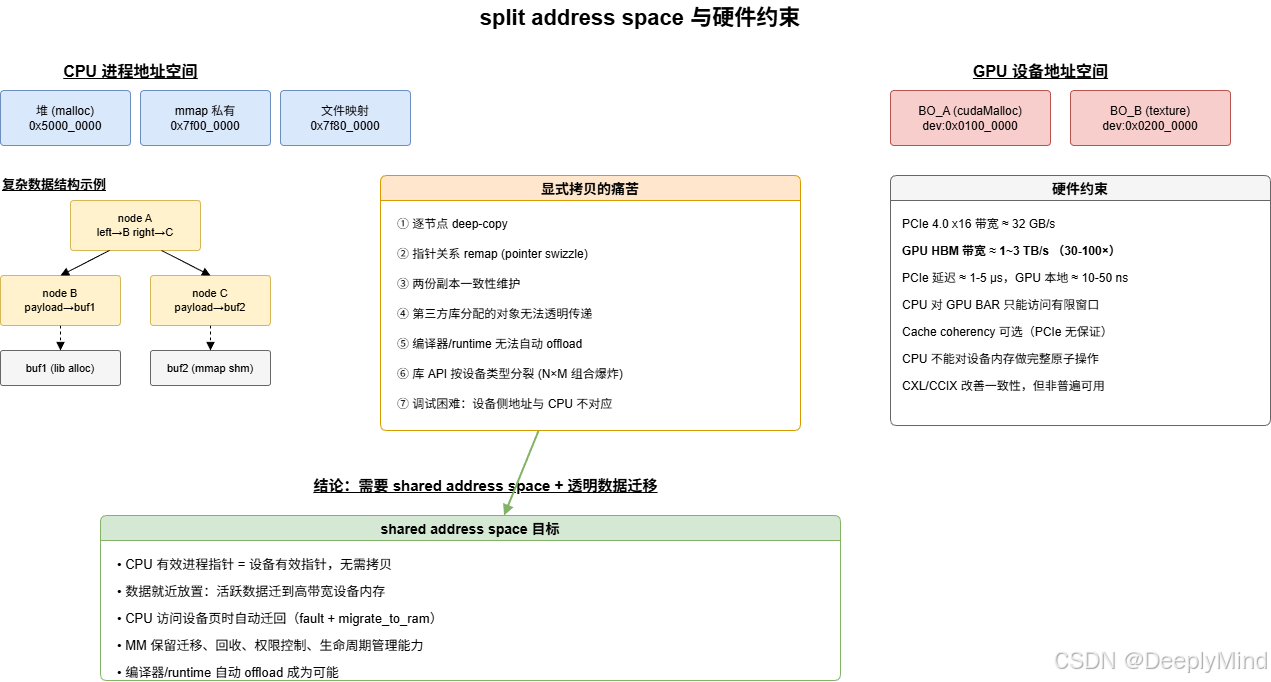

2. split address space：显式拷贝为什么会痛

早期 GPU 编程模型通常要求程序员显式管理数据位置：

float *host = malloc(size);
float *dev;

cudaMalloc(&dev, size);
cudaMemcpy(dev, host, size, cudaMemcpyHostToDevice);

kernel<<<grid, block>>>(dev);

cudaMemcpy(host, dev, size, cudaMemcpyDeviceToHost);
cudaFree(dev);
free(host);

对于简单数组，这还可以接受。程序员知道数据是一个连续 buffer，拷贝进去、算完、拷贝回来。

但真实程序的数据结构往往不是平坦数组：

struct node {
    struct node *left;
    struct node *right;
    void *payload;
};

如果要把一棵树从 CPU 内存复制到 GPU 内存，问题就来了：

1. 每个节点都要复制
2. 节点之间的指针关系要重新映射
3. payload 可能指向另一个库分配的对象
4. 有些对象可能是 file-backed mmap，有些可能是匿名页
5. CPU 和 GPU 两份副本还要保持一致

HMM 文档把这个问题讲得很直接：复制复杂数据结构时，需要重新映射元素之间的 pointer relations，这很容易出错，也很难调试。

2.1 库生态会被迫分裂

split address space 还会污染软件接口。

一个库原本只需要接收普通指针：

void process(float *data, size_t n);

一旦设备内存成为另一种世界，库可能被迫提供多套入口：

void process_cpu(float *data, size_t n);
void process_cuda(cuda_ptr data, size_t n);
void process_rocm(hip_ptr data, size_t n);
void process_fpga(fpga_buf data, size_t n);

如果每个库都为每种设备 allocator 复制一套 API，组合爆炸很快就会出现。

更糟的是，现代编译器和运行时希望自动识别并 offload 一些计算模式。编译器看到的是普通 C/C++ 指针。如果设备不能直接理解这些指针，自动 offload 就会被显式拷贝和设备专用 allocator 卡住。

---

3. shared address space：理想目标是什么

异构计算想要的是 shared address space：CPU 上有效的进程虚拟地址，对设备也应该是有效地址。

也就是：

struct graph *g = build_graph();

// CPU 可以访问 g
cpu_process(g);

// GPU 也可以拿同一个 g 做计算
launch_gpu_kernel(g);

理想状态下，设备不需要程序员手动复制整套对象图，也不需要另一套设备专用指针。它应该能沿着进程指针访问数据。

但这句话背后有几个非常重的内核问题：

问题	内核必须解决什么
地址翻译	设备如何知道进程 VA 对应哪个 PFN？
页表同步	CPU 页表 COW/unmap/migrate 后，设备页表如何同步？
缺页处理	设备访问一个尚未驻留的 VA，谁来 fault？
权限一致	CPU PTE 只读，设备能否写？写了如何触发 COW？
页面位置	页面在系统内存、显存、CXL 内存之间如何迁移？
生命周期	进程退出、VMA 释放、页面回收时设备怎么办？

前 6-9 篇其实已经为这些问题埋了伏笔：

• walk_page_range() 可以读取 CPU 页表
• mmu_interval_notifier 可以订阅某段 VA 的页表变化
• page migration 可以在不改变 VA 的前提下改变背后的 PFN
• migration entry / swap entry 可以表达“虚拟地址暂时不指向普通 RAM 页”

HMM 就是把这些能力组合起来，让设备参与进程地址空间。

---

4. 硬件现实：设备内存不是普通内存

如果所有设备都和 CPU 完全 cache coherent、支持所有原子操作、访问延迟和带宽都接近本地内存，那么 MM 的扩展会简单很多。

现实不是这样。

HMM 文档以 PCIe 为例，列出几个限制：

1. 设备访问系统内存通常要经过 IOMMU
2. cache coherency 可能存在，也可能有限
3. 设备对系统内存支持的原子操作有限
4. CPU 访问设备内存更受限制，通常只能访问 BAR 映射的一小段
5. CPU 对设备内存往往不能做完整原子操作
6. PCIe 带宽远低于 GPU 本地显存带宽
7. 设备访问系统内存的延迟远高于访问本地显存

文档中提到，PCIe 4.0 x16 大约 32GB/s，而高端 GPU 显存带宽可以到 1TB/s 量级。这不是小差距，而是数量级差距。

所以 shared address space 不能简单理解为“设备永远直接访问系统内存”。那样虽然编程模型统一了，但性能可能很差。

真正需要的是：

地址空间共享，数据位置可迁移。

设备可以用同一个进程 VA 访问数据；内核和驱动可以根据访问模式，把热数据搬到更合适的位置。

---

5. 两种设备内存：private 与 coherent

从内核角度看，设备内存至少要区分两类。

5.1 MEMORY_DEVICE_PRIVATE

include/linux/memremap.h 中这样描述：

MEMORY_DEVICE_PRIVATE:
Device memory that is not directly addressable by the CPU: CPU can neither
read nor write private memory.

这类内存典型对应 GPU 私有显存。设备可以高带宽访问它，但 CPU 不能像访问普通 RAM 那样直接读写。

如果一个进程的某个 VA 背后的页面被迁移到了 private device memory，CPU 再访问这个 VA 时应该发生缺页，然后把页面迁回系统内存。

这听起来很像 swap：

CPU 视角：
  VA 当前不指向普通 RAM 页
  PTE 中放一个特殊 entry
  CPU 访问时 fault
  fault handler 把内容搬回 RAM

后面第 13 篇会讲 device private entry，它正是把“页面在设备私有内存里”编码进非驻留 PTE。

5.2 MEMORY_DEVICE_COHERENT

MEMORY_DEVICE_COHERENT 表示 CPU 和设备都能 cache coherent 访问的设备内存，常见于更先进的一致性互连，比如 CAPI/CXL 一类平台。

它更接近普通内存，但仍然不是完全无差别的 ZONE_NORMAL：

• 它由设备驱动 hotplug 进来
• 它通常仍然需要可迁移，不能被长期 pin 住
• 内核需要知道这是设备管理的物理地址范围

这也是第 27 篇会继续展开的方向：一致性设备内存让 CPU 直接访问成为可能，但 MM 仍然需要管理“这页属于哪类内存、能否迁移、能否 pin、失败如何处理”。

---

6. HMM 的两个支柱

HMM 文档把设计概括成两个主要机制。

6.1 地址空间镜像：把 CPU 页表复制到设备页表

第一件事是 shared virtual memory：设备可以使用进程虚拟地址。

HMM 不可能替所有 GPU/FPGA/IOMMU 写设备页表，因为每个硬件的页表格式、命令提交、TLB flush 都不同。

所以 HMM 做的是公共部分：

1. 用 mmu_interval_notifier_insert() 订阅某段进程 VA
2. 用 hmm_range_fault() 读取 CPU 页表，必要时触发缺页
3. 输出 hmm_pfns，告诉驱动每个 VA 对应的 PFN 和权限
4. 用 mmu_interval_read_retry() 保证读取期间没有并发失效
5. CPU 页表变化时，通过 notifier 让驱动清理设备页表

硬件相关部分仍由驱动完成：

• 分配命令 buffer
• 写 GPU/IOMMU 页表更新命令
• invalidate 设备 TLB
• 提交命令并等待完成

这符合内核一贯的边界划分：核心 MM 提供语义和同步协议，设备驱动实现硬件细节。

6.2 设备内存表示：给设备内存创建 struct page

第二件事是把设备内存接入内核 page 模型。

最早的设计尝试过用设备私有数据结构记录迁移到设备的页面。但这样会遇到一个问题：Linux 里太多代码路径都围绕 struct page 工作。

如果设备内存没有 struct page，内核需要在很多地方写特殊分支：

• rmap 如何看它？
• migration 如何处理它？
• GUP 如何识别它？
• refcount/lifecycle 谁维护？
• page fault 如何把它迁回 RAM？

HMM 后来选择了更自然的路线：

为设备内存也创建特殊的 struct page，让大多数 MM 代码仍然看到“这是一个 page”。

这就是 ZONE_DEVICE 和 dev_pagemap 的意义。

---

7. ZONE_DEVICE：设备内存进入 memmap

Documentation/mm/memory-model.rst 对 ZONE_DEVICE 的描述很关键：

ZONE_DEVICE provides struct page mem_map services for device driver identified physical address ranges.

也就是说，设备驱动拿到一段设备物理地址范围后，可以通过 memremap_pages() / devm_memremap_pages() 给它建立 vmemmap，让内核能够：

pfn_to_page(device_pfn)
page_to_pfn(device_page)

这不是把设备内存变成普通 buddy allocator 里的空闲页。ZONE_DEVICE 页面通常不会 online 成系统可分配内存，也不会像 ZONE_NORMAL 那样进 buddy。

它提供的是“page 元数据服务”：

设备物理地址范围
    ↓ memremap_pages()
ZONE_DEVICE
    ↓ vmemmap
struct page / folio
    ↓
MM 可以用 page 模型引用、迁移、fault、回收相关状态

include/linux/memremap.h 里的 struct dev_pagemap 是控制面：

struct dev_pagemap {
    enum memory_type type;
    const struct dev_pagemap_ops *ops;
    void *owner;
    int nr_range;
    union {
        struct range range;
        DECLARE_FLEX_ARRAY(struct range, ranges);
    };
};

dev_pagemap_ops 中有后续 HMM 章节会反复出现的回调：

struct dev_pagemap_ops {
    void (*folio_free)(struct folio *folio);
    vm_fault_t (*migrate_to_ram)(struct vm_fault *vmf);
    int (*memory_failure)(struct dev_pagemap *pgmap,
                          unsigned long pfn,
                          unsigned long nr_pages,
                          int mf_flags);
    void (*folio_split)(struct folio *head, struct folio *tail);
};

其中 migrate_to_ram() 专门用于 device private memory：CPU 访问设备私有页时，fault handler 要把页面迁回 CPU 可访问内存。

---

8. test_hmm：把概念串成真实 API

lib/test_hmm.c 是内核自测模块，也是理解 HMM API 的最短路径之一。

8.1 注册设备内存

test_hmm 会构造 dev_pagemap：

devmem->pagemap.range.start = res->start;
devmem->pagemap.range.end = res->end;
devmem->pagemap.type = MEMORY_DEVICE_PRIVATE;
devmem->pagemap.nr_range = 1;
devmem->pagemap.ops = &dmirror_devmem_ops;
devmem->pagemap.owner = mdevice;

ptr = memremap_pages(&devmem->pagemap, numa_node_id());

如果测试的是 coherent 类型，也会设置：

devmem->pagemap.type = MEMORY_DEVICE_COHERENT;

这段代码就是第 11、12 篇的入口：

• 第 11 篇讲 ZONE_DEVICE 如何给设备 PFN 创建 struct page
• 第 12 篇讲 dev_pagemap 如何描述设备内存范围、类型、回调和 owner

8.2 镜像 CPU 页表

第 9 篇已经看过 test_hmm 的典型流程：

range->notifier_seq = mmu_interval_read_begin(range->notifier);

mmap_read_lock(mm);
ret = hmm_range_fault(range);
mmap_read_unlock(mm);

mutex_lock(&dmirror->mutex);
if (mmu_interval_read_retry(range->notifier,
                            range->notifier_seq)) {
    mutex_unlock(&dmirror->mutex);
    continue;
}

这段代码解决的是“设备想访问某段 VA，如何获得当前 PFN 和权限”。

8.3 在系统内存和设备内存之间迁移

test_hmm 还使用 migrate_vma_*()：

ret = migrate_vma_setup(&args);

// driver 分配目标页并复制内容

migrate_vma_pages(&args);
migrate_vma_finalize(&args);

这段代码解决的是“这段 VA 背后的页面能否搬到设备内存，或者从设备内存搬回系统内存”。

这就是 HMM 的完整闭环：

设备内存注册：memremap_pages() / dev_pagemap
地址空间镜像：mmu_interval_notifier + hmm_range_fault()
数据位置迁移：migrate_vma_setup/pages/finalize
CPU 回访处理：device private entry + migrate_to_ram()

---

9. 为什么不是简单 pin 住用户页

很多设备驱动最早解决用户内存访问的方式是 pin 用户页：

get_user_pages()
DMA map pinned pages
设备访问这些 pages

短期看这很直接，但它不是 HMM 想要的长期模型。

长期 pin 会带来几个问题：

1. 页面不能迁移，NUMA balancing、compaction、memory hotplug 都会受影响
2. 文件页 truncate、hole punch、COW 等语义变复杂
3. 内存回收无法自由回收这些页
4. 设备访问的是固定系统内存，无法透明迁到高带宽设备内存
5. 大量长期 pin 会破坏 MM 的“页面可移动”假设

HMM 的目标不是“把页面钉死给设备用”，而是：

设备可以访问进程地址空间，但 MM 仍然保有迁移、回收、权限变化和生命周期管理能力。

这就是为什么前两篇 MMU Notifier 很重要。设备页表不是一次建好永久有效，而是必须跟随 CPU MM 变化。

---

10. 为什么不是把显存直接当普通内存

另一个直觉方案是：既然设备内存很大，为什么不直接把 GPU 显存 online 成普通内存？

对 MEMORY_DEVICE_PRIVATE 来说，这行不通，因为 CPU 不能直接访问它。

普通 Linux 内存必须满足很多前提：

• CPU 可以 load/store
• CPU 可以处理普通缺页后直接访问
• 内核可以在需要时复制、清零、checksum、原子操作
• 页面可以进入普通 allocator 和 LRU 流程

GPU 私有显存不满足这些条件。CPU 访问它需要 fault，然后由驱动把内容迁回 RAM。

对 MEMORY_DEVICE_COHERENT 来说，情况更接近普通内存，但仍然需要保留“这是设备管理的内存”这一事实。因为它可能有不同的 pin 规则、迁移策略、错误处理和性能特征。

所以 HMM 不是把设备内存伪装成完全普通的 ZONE_NORMAL，而是建立一个中间层：

不是普通 RAM
也不是驱动私有黑盒
而是带 struct page 的 ZONE_DEVICE

这正是“让设备内存成为一等公民”的含义：一等公民不是没有差异，而是差异能被 MM 明确建模。

---

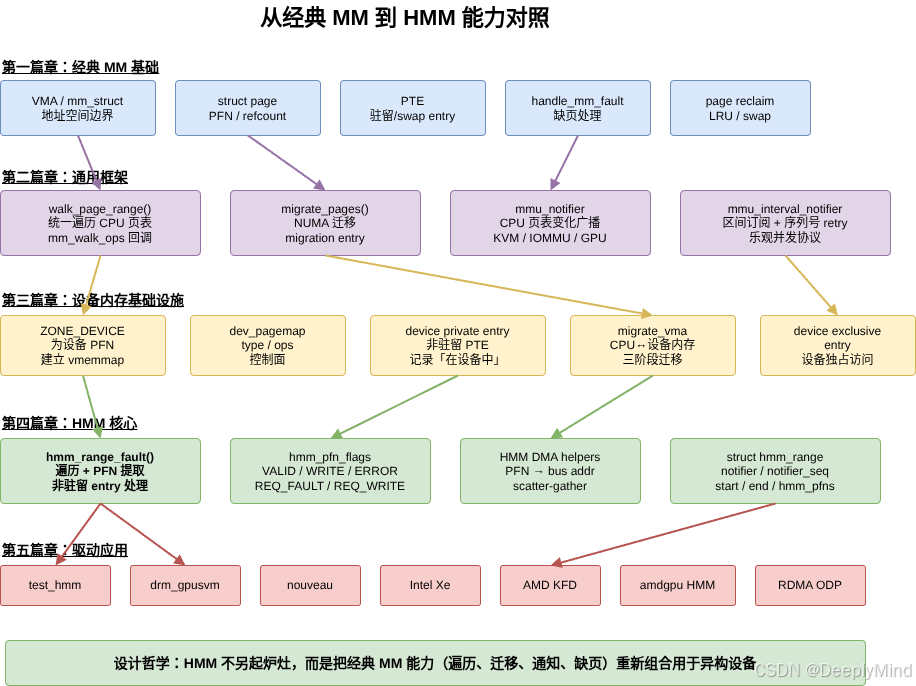

11. HMM 与前 9 篇的关系图

到这一篇为止，前面的机制都开始汇合：

前置机制	HMM 如何使用
VMA / mm_struct	设备订阅和镜像的是进程地址空间
struct page / PFN	HMM 用 PFN/struct page 表达系统页和设备页
页表 / PTE	设备页表镜像 CPU 页表状态
缺页处理	设备访问缺页或 CPU 访问 device private 页都要回到 fault 语义
页面回收 / swap entry	device private entry 复用“非驻留 PTE”的思想
walk_page_range()	hmm_range_fault() 用它遍历 CPU 页表
page migration	migrate_vma 把页面搬到设备或搬回 RAM
MMU notifier	CPU 页表变化时通知设备页表失效
interval notifier	设备按 VA 区间订阅，并用序列号 retry 处理并发

所以 HMM 不是在 MM 旁边另起炉灶，而是把已有 MM 能力重新组合，用于异构设备。

---

12. 本篇小结：MM 为什么必须进化

传统 MM 假设 CPU 是地址空间的主要消费者。设备最多通过 DMA 访问一段被驱动准备好的 buffer。

异构计算改变了这个前提：

• 设备希望直接使用进程指针
• 数据结构越来越复杂，显式拷贝不可维护
• 高层语言/编译器希望自动 offload
• 设备本地内存带宽远高于系统内存
• 但设备内存又不等同于普通 RAM
• 页面仍然需要迁移、回收、权限控制和生命周期管理

于是 MM 必须从“管理 CPU 可访问的系统内存”进化成：

管理一个进程地址空间中可能位于 CPU RAM、设备私有内存、一致性设备内存之间的页面，并让 CPU 与设备的页表保持同步。

HMM 的价值就在这里：它不是替代 Linux MM，而是让设备内存和设备页表进入 Linux MM 已有的语义框架。

---

13. 本篇关键代码路径

文件	核心内容
Documentation/mm/hmm.rst	HMM 动机、split address space、shared address space、设备内存和迁移概览
include/linux/hmm.h	hmm_range、hmm_pfn_flags、hmm_range_fault() 接口
include/linux/memremap.h	memory_type、dev_pagemap、dev_pagemap_ops、MEMORY_DEVICE_PRIVATE/COHERENT
Documentation/mm/memory-model.rst	ZONE_DEVICE 的内存模型说明
Documentation/mm/physical_memory.rst	物理内存 zone 分类和 ZONE_DEVICE 定位
lib/test_hmm.c	memremap_pages()、mmu_interval_notifier、hmm_range_fault()、migrate_vma_*() 的自测样例

---

14. 下篇预告

3.2：ZONE_DEVICE：为设备内存创建 struct page

本篇解释了为什么设备内存不能只是驱动私有黑盒，也不能简单冒充普通 RAM。下一篇我们会进入 ZONE_DEVICE：它如何基于 SPARSEMEM_VMEMMAP 给设备 PFN 建立 struct page，memremap_pages() 做了哪些内存热插拔动作，为什么 ZONE_DEVICE 页面不进入普通 buddy，以及 MEMORY_DEVICE_PRIVATE、MEMORY_DEVICE_COHERENT、DAX、P2PDMA 这些类型分别解决什么问题。

---

15. 思考题

1. 对复杂对象图来说，为什么显式 CPU↔GPU 拷贝比简单数组更难维护？

2. shared address space 是否意味着设备应该永远直接访问系统内存？为什么设备本地内存仍然重要？

3. MEMORY_DEVICE_PRIVATE 为什么不能被 CPU 当作普通内存直接访问？CPU 访问它时应该发生什么？

4. 为什么 HMM 选择给设备内存创建特殊 struct page，而不是让驱动维护完全私有的数据结构？

5. 长期 pin 用户页为什么会破坏 MM 的迁移、回收和内存热插拔能力？

---
