初步

【Makie】是比Plots更加强大的可视化库，和Plots类似，它也支持多种后端

• CairoMakie：非动态二维图，能制作出版质量图形。
• GLMakie：基于OpenGL，性能强大，可以制作三维图形， 可以制作动态交互图形。 但不擅长制作矢量图。
• WGLMakie：支持在网页中的交互图形。
• RPRMakie：使用RadeonProRender引擎， 可以制作光线追踪图像。

其完整的绘图流程为创建窗口->添加坐标->绘制图像，示例如下

] add GLMakie           # 添加库，然后退格键回到命令行
using GLMakie
fig= Figure();           # 创建并弹出窗口
display(fig);            # 如果fig关闭了，可重新弹出
ax = Axis(fig[1,1]);     # 在窗口中添加一个坐标轴

xs = 0:0.1:7;
ys = sin.(xs);
plot!(ax, xs, ys)       # 如果在
plot(xs, ys)

上述代码中演示了两种绘图方案，一种在已有的坐标系中绘制，相当于改动了现有的图像，故而需要加感叹号；另一种独立绘图，无需加感叹号，也无需创建Figure和Axis。

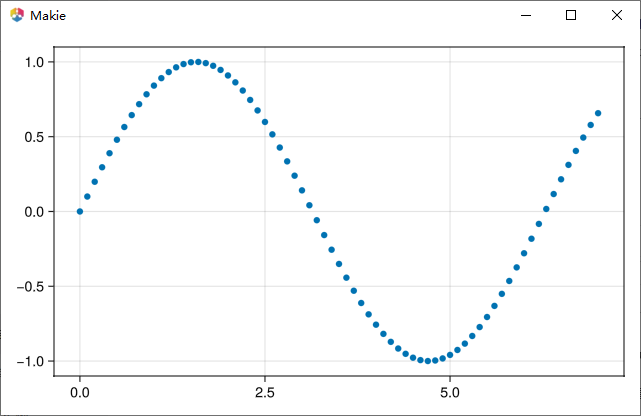

出图如下，和Plots不同，该图提供交互功能，包括窗口拉伸，左键画框可以缩放，右键拖拽可以移动，【Ctrl+左键单击】可以复原。

风格定制

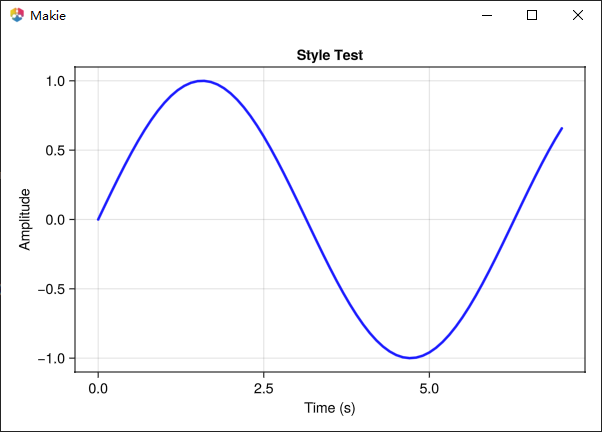

Makie可通过Theme 系统和绘图函数参数来定制图像风格，示例如下

代码为

set_theme!(
    font="Times New Roman",     # 一般只需设置字体即可
    fontsize=14,                # 全局默认字号
    titlefont="Times New Roman Bold",  # 标题用粗体
    titlefontsize=16,
    labelfontsize=12,
    tickfontsize=10
)

fig = Figure(size=(600, 400));
ax = Axis(fig[1, 1],
    xlabel="Time (s)",
    ylabel="Amplitude",
    title="Style Test")

lines!(ax, xs, ys;
    linestyle=:solid,
    linewidth=2.5,
    linecap=:round,           # :round, :square, :butt
    color=:blue,
    transparency=false,
    alpha=0.9
)

fig

其中，【set_theme】用于设置图像风格，上例中，将字体设为Times New Roman，并设置了字体尺寸、标题字体尺寸等。

在【Axis】中，添加了$x,y$轴的标签，以及标题。

最后，lines绘图时，通过linstyle来定制绘图线型，:solid为实线，此外还支持:dash, :dot, :dashdot, :dashdotdot等选择。

三维图

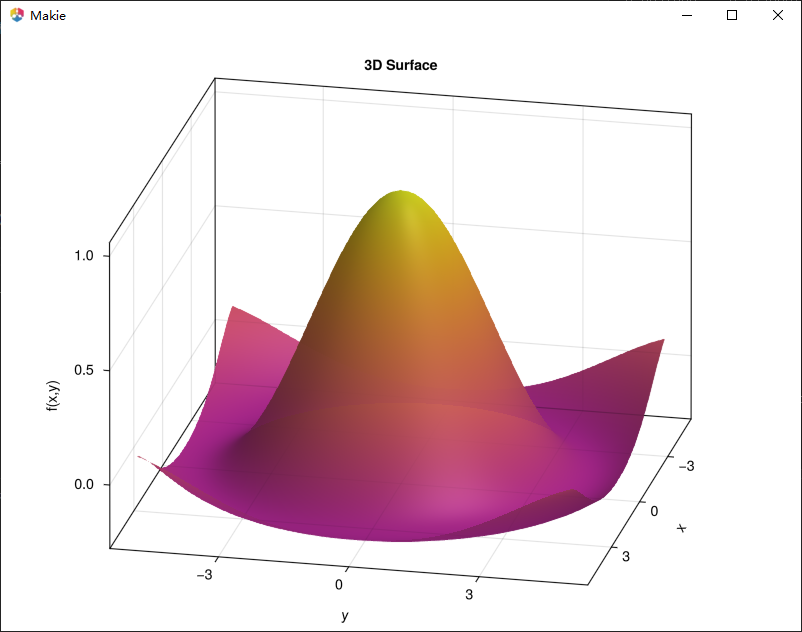

Makie同样可以绘制三维图像，示例如下，从观感上来说，要比Matplotlib好很多，而且在交互式操作时非常地丝滑

其函数表达式为

$$z=\frac{\sin (\sqrt{x^2+y^2})}{\sqrt{x^2+y^2}}$$

绘制代码如下

x = y = range(-5, 5, length=100)
z = [sin(sqrt(xi^2 + yi^2)) / sqrt(xi^2 + yi^2 + 1e-6) for xi in x, yi in y]

fig = Figure(size=(800, 600))
ax = Axis3(fig[1, 1],
    xlabel="x", ylabel="y", zlabel="f(x,y)",
    title="3D Surface",
    elevation=π/6, azimuth=π/4)  # 调整视角

surface!(ax, x, y, z;
    colormap=:plasma,
    transparency=true,
    colorrange=(-1, 1))

fig

其中Axis3用于指明3D坐标系，surface为3D曲面图的绘制函数。

小结

Makie是Julia语言中强大的可视化库，支持多种后端：CairoMakie（高质量2D图）、GLMakie（3D交互图）、WGLMakie（网页交互图）和RPRMakie（光线追踪）。绘图流程包括创建窗口、添加坐标轴和绘制图像，支持两种绘图方式：修改现有图像（带!）或独立绘图。Makie提供交互功能如缩放、移动和重置视图。 通过Theme系统可定制风格，如设置字体、字号和标题样式。绘图函数参数可调整线型、宽度和颜色等。3D绘图使用Axis3坐标系和surface函数，支持视角调整和颜色映射。
