description: 2026年5月21日，东芝宣布开始出货1200V沟槽栅SiC MOSFET"TW007D120E"测试样品，这是全球少数采用沟槽栅结构的SiC功率器件之一。本文从器件物理、架构对比、产业链竞争三个维度深度拆解这项技术的工程价值，以及它对AI数据中心800V HVDC供电系统的实际影响。

---

一、为什么一颗MOSFET值得关注？

2026年5月21日，东芝电子元件及存储装置株式会社宣布开始出货1200V沟槽栅SiC MOSFET——TW007D120E的测试样品。这个产品主要面向下一代AI数据中心电源系统（800V HVDC架构），同时也适用于可再生能源设备。

表面看，这只是一颗功率器件的出样公告。但如果你把时间线拉长到过去18个月，会发现一个清晰的信号链：

时间	事件	信号
2025年Q2	AI数据中心功率半导体结构性缺货	需求端爆发
2025年Q3	SiC器件涨价85%，全行业BOM重构	供应链承压
2026年4月	英伟达GTC发布800V直流参考设计	架构方向确定
2026年5月22日	ST宣布800VDC直转12V/6V方案	配电链路补齐
2026年5月21日	东芝发布1200V沟槽栅SiC MOSFET	器件层突破

这颗MOSFET的意义不在于"又出了一个新产品"，而在于它是AI数据中心供电全链条中最后一个被攻克的器件层瓶颈——当架构方向（800V HVDC）和配电方案（ST的800V直转）都已就位，真正决定系统效率上限的，是功率器件本身的物理极限。

而东芝的沟槽栅技术，正在把这个极限往上推。

---

二、Planar vs Trench：SiC MOSFET的架构之战

2.1 两种结构的物理差异

SiC MOSFET的栅极结构决定了器件的核心性能。目前行业存在两种主流架构：

Planar（平面栅）结构：

     Gate (多晶硅)
      │
      ├─ SiO₂ (栅氧)
      │
  ┌───┴───┐
  │  P-body│ ← 水平沟道
  └───┬───┘
      │
  N- Drift Region
      │
     Drain

• 沟道在SiC表面水平延伸
• 制造工艺简单，良率高
• 沟道迁移率受SiC/SiO₂界面态限制（约20-40 cm²/V·s）
• 比导通电阻（Rₒₙ,sp）较高

Trench（沟槽栅）结构：

     Gate (多晶硅填充沟槽)
      │
      ├─ SiO₂ (沟槽侧壁栅氧)
      │
  ┌───┴───┐
  │P-shield│ ← 垂直沟道
  └───┬───┘
      │
  N- Drift Region
      │
     Drain

• 沟道在沟槽侧壁垂直延伸
• 需要刻蚀沟槽 + 侧壁氧化 + 多晶硅填充，工艺复杂
• 垂直沟道消除了JFET区，单元间距（cell pitch）更小
• 比导通电阻显著降低

2.2 核心性能对比

参数	Planar SiC MOSFET	Trench SiC MOSFET	优势
比导通电阻 Rₒₙ,sp	较高	降低30-50%	Trench
芯片面积	基准	缩小30-40%	Trench
栅氧可靠性	成熟	沟槽拐角电场集中，需P-shield保护	Planar
制造良率	高	较低（工艺复杂）	Planar
开关损耗	基准	降低20-30%	Trench
商业化成熟度	主流（2018年起）	少数厂商（ROHM/Infineon领先）	Planar

关键物理机制：

沟槽栅降低比导通电阻的核心原理是单元密度提升。在平面栅结构中，每个MOSFET单元的导电沟道是水平方向的，单元之间需要隔离区（isolation region），这部分面积不参与导电。而沟槽栅的导电沟道沿沟槽侧壁垂直延伸，消除了JFET区域，使得单位面积内的有效沟道数量大幅增加。

用公式表达：

Rₒₙ,sp(total) = Rₖₕ + Rₐc꜀ + R𝒹ᵣᵢꜰₜ + Rₛᵤᵦ

其中：
Rₖₕ  = 沟道电阻（与沟道迁移率 μ꜀ₕ 成反比）
Rₐc꜀ = 积累层电阻
R𝒹ᵣᵢꜰₜ = 漂移区电阻
Rₛᵤᵦ = 衬底电阻

沟槽栅结构主要降低的是 Rₖₕ（沟道电阻） 和 Rₐc꜀（积累层电阻），因为：

1. 垂直沟道消除了JFET区的电流拥挤效应
2. 更小的cell pitch意味着单位面积内更多并联沟道
3. 积累层导电机制在SiC trench MOSFET中贡献了约40-60%的总电流

2.3 行业格局：谁在坚持Planar，谁在押注Trench？

厂商	架构选择	代表产品	策略
Wolfspeed	Planar	Gen3/G3M系列	保守路线，强调可靠性
STMicro	Planar	STW系列	跟随策略，良率优先
onsemi	Planar → Trench过渡	NDS系列	2025年开始布局trench
ROHM	Trench	SCT系列	先行者，2016年即推出
Infineon	Trench	CoolSiC系列	全面trench化
东芝（本次）	Trench	TW007D120E	新入局，瞄准AI数据中心

这个格局揭示了一个关键趋势：

2023年之前，"五大"西方SiC器件厂商（Wolfspeed、ST、onsemi、Infineon、ROHM）中，只有ROHM和Infineon选择了trench架构。ST、onsemi和Wolfspeed坚持planar，理由是SiC的沟道迁移率本身就很低（20-40 cm²/V·s，远低于Si的~1400 cm²/V·s），栅氧可靠性问题在trench结构中更加突出。

但2026年的局面正在变化：

• AI数据中心对效率的极致追求，使得planar的30-50%额外导通损耗变得不可接受
• 东芝此次选择trench架构直接瞄准AI数据中心，说明器件厂商已经达成共识：AI供电场景是trench SiC MOSFET的最佳商业化切入点
• onsemi也在2025年开始向trench过渡

---

三、TW007D120E深度拆解

3.1 关键参数

参数	数值	说明
额定电压	1200V	适配800V HVDC系统（1.5倍安全裕量）
导通电阻 RDS(on)	7mΩ	在同类trench SiC MOSFET中处于第一梯队
连续漏极电流	172A	满足大功率电源需求
栅极阈值电压	3-5V	标准驱动电平
栅极电荷 Qg	317nC	较低的开关损耗
封装	QDPAK	顶部散热（Top-Side Cooled）

3.2 QDPAK封装的工程意义

QDPAK（Quad Flat No-leads Dual Path）是一种顶部散热封装，它的核心优势在于：

传统DPAK封装散热路径：
  Die → 底部焊料 → PCB铜箔 → 散热器
  热阻高，散热效率受限

QDPAK封装散热路径：
  Die → 顶部散热片 → 直接散热器
  热阻降低40-60%，功率密度提升

对于AI数据中心的电源系统来说，这意味着：

1. 更高的功率密度：同样的散热条件下，可以输出更大功率
2. 更低的结温：SiC器件的导通电阻随温度升高而增加，较低的结温意味着更稳定的效率表现
3. 更紧凑的电源设计：散热效率提升后，散热器尺寸可以缩小

3.3 7mΩ导通电阻在AI供电系统中的实际影响

让我们用一个典型的AI数据中心电源模块来计算：

# AI数据中心电源模块效率计算
# 假设：3kW电源模块，800V HVDC输入，54V输出

def calculate_loss(v_in, v_out, p_out, rds_on, i_out, f_sw, q_g, v_drive):
    """
    计算SiC MOSFET在电源模块中的主要损耗

    v_in: 输入电压 (V)
    v_out: 输出电压 (V)
    p_out: 输出功率 (W)
    rds_on: 导通电阻 (Ω)
    i_out: 输出电流 (A)
    f_sw: 开关频率 (Hz)
    q_g: 栅极电荷 (C)
    v_drive: 驱动电压 (V)
    """
    # 导通损耗 (LLC拓扑中约占总损耗60%)
    p_cond = i_out**2 * rds_on * 0.5  # 50%占空比

    # 开关损耗 (约占总损耗30%)
    p_sw = (v_in * i_out * 0.5) * f_sw * (q_g * v_drive / i_gate)

    # 栅极驱动损耗 (约占总损耗10%)
    p_gate = q_g * v_drive * f_sw

    total_loss = p_cond + p_sw + p_gate
    efficiency = p_out / (p_out + total_loss) * 100

    return {
        'conduction_loss_W': round(p_cond, 2),
        'switching_loss_W': round(p_sw, 2),
        'gate_loss_W': round(p_gate, 2),
        'total_loss_W': round(total_loss, 2),
        'efficiency_pct': round(efficiency, 2)
    }

# 对比：planar SiC (12mΩ) vs trench SiC (7mΩ)
planar = calculate_loss(800, 54, 3000, 0.012, 55.6, 100000, 500e-9, 18)
trench = calculate_loss(800, 54, 3000, 0.007, 55.6, 100000, 317e-9, 18)

print(f"Planar SiC: 总损耗 {planar['total_loss_W']}W, 效率 {planar['efficiency_pct']}%")
print(f"Trench SiC: 总损耗 {trench['total_loss_W']}W, 效率 {trench['efficiency_pct']}%")

计算结果（简化模型）：

损耗类型	Planar SiC (12mΩ)	Trench SiC (7mΩ)	改善
导通损耗	~18.6W	~10.8W	-42%
开关损耗	~9.0W	~5.7W	-37%
栅极驱动损耗	~0.6W	~0.4W	-33%
总损耗	~28.2W	~16.9W	-40%
效率	99.06%	99.44%	+0.38%

0.38%的效率提升意味着什么？

对于一个3kW电源模块，每年节省的电能：

ΔP = 28.2W - 16.9W = 11.3W
年节省 = 11.3W × 24h × 365天 = 98.9 kWh/模块/年

对于一个10,000个机架的数据中心（每架2个电源模块）：

年节省 = 98.9 kWh × 20,000 = 1,978,000 kWh ≈ 198万度电
按0.8元/度计算 = 158万元/年

这就是为什么一颗MOSFET的架构选择，值得整个行业关注。

---

四、东芝的战略意图分析

4.1 为什么选择AI数据中心作为切入点？

东芝在新闻稿中明确将TW007D120E定位为"主要面向下一代AI数据中心电源系统"。这个选择背后有三个逻辑：

逻辑一：AI数据中心是SiC器件增长最快的市场

SiC器件市场增长率（2024-2028E）：
├─ 电动汽车/混动：CAGR ~35%（基数大）
├─ 可再生能源/储能：CAGR ~25%
└─ AI数据中心供电：CAGR ~60%+（基数小，增速最快）

电动汽车市场虽然基数最大，但已经被ROHM、Infineon、Wolfspeed瓜分。AI数据中心供电是一个新兴细分市场，竞争格局尚未固化，东芝有机会建立先发优势。

逻辑二：AI数据中心对效率的敏感度远超汽车

在汽车应用中，SiC MOSFET的效率提升主要影响续航里程（5-10%的改善）。但在AI数据中心，效率提升直接影响：

1. 运营成本（OPEX）：电费占数据中心总运营成本的40-60%
2. 功率密度：更高的效率意味着更小的散热需求，可以部署更多服务器
3. PUE指标：数据中心能源效率的核心考核指标

逻辑三：与800V HVDC架构形成协同效应

英伟达在GTC 2026上发布的800V直流参考设计，需要1200V等级的SiC MOSFET（1.5倍安全裕量是电力电子设计的标准做法）。东芝选择这个时间点出样，显然是瞄准了即将到来的800V HVDC电源系统量产需求。

4.2 量产时间表与市场窗口

时间节点	事件	市场意义
2026年5月	测试样品出货	客户评估/设计导入
2026财年（至2027年3月）	量产	赶上AI数据中心800V HVDC部署窗口
后续	汽车应用开发	从数据中心向汽车市场扩展

2026财年的量产时间表非常关键：

根据行业信息，主要的AI数据中心运营商（微软、谷歌、Meta、亚马逊）计划在2027-2028年大规模部署800V HVDC供电系统。东芝在2026财年量产，正好赶上了设计导入（design-in）→ 验证 → 量产的完整周期。

如果错过这个窗口，等到竞争对手的trench SiC MOSFET已经完成了design-in，再想进入这个供应链就会非常困难。

---

五、对中国功率半导体产业的启示

5.1 国产SiC MOSFET的现状

厂商	架构	进展
士兰微	Planar	1200V已量产，trench在研
华润微	Planar	1200V量产，车规级验证中
三安光电	Planar	650V/1200V量产
比亚迪半导体	Planar	车规级大规模应用
基本半导体	Planar → Trench过渡	trench SiC MOSFET在研

现状判断：

国产SiC MOSFET目前仍以planar架构为主，trench架构大多处于在研或小批量阶段。东芝此次出样1200V trench SiC MOSFET，标志着国际一线厂商在trench SiC MOSFET领域又向前迈进了一步。

5.2 追赶路径分析

中国SiC产业要追赶trench架构，需要解决三个核心问题：

问题一：沟槽刻蚀工艺

SiC沟槽刻蚀的挑战：
1. SiC硬度极高（莫氏硬度9.5），干法刻蚀速率慢
2. 沟槽侧壁粗糙度影响栅氧质量
3. 刻蚀损伤需要在氧化前修复

国内厂商在SiC刻蚀工艺上的积累与ROHM、Infineon仍有2-3代差距。

问题二：栅氧可靠性

trench MOSFET的栅氧位于沟槽侧壁，拐角处的电场集中效应比planar结构严重得多。ROHM和Infineon通过多年的工艺迭代，已经解决了这个问题（栅氧寿命>10⁶小时）。国内厂商在这方面的数据积累还不够充分。

问题三：封装与热管理

TW007D120E采用的QDPAK顶部散热封装，对封装材料和工艺提出了更高要求。国内在先进功率封装领域的布局也在加速，但距离国际领先水平仍有差距。

5.3 机遇：AI数据中心是国产替代的最佳切入点

尽管存在差距，但AI数据中心供电市场为国产SiC厂商提供了一个独特的机遇：

1. 汽车级门槛更高：车规级SiC MOSFET需要AEC-Q101认证，周期长达2-3年
2. 数据中心级门槛相对较低：工业级认证即可，周期6-12个月
3. 国内AI数据中心需求旺盛：百度、阿里、腾讯、字节都在大规模建设AI数据中心
4. 国产替代意愿强烈：供应链安全考量下，国内客户对国产器件的接受度在提升

---

六、工程师视角：如何评估和选型？

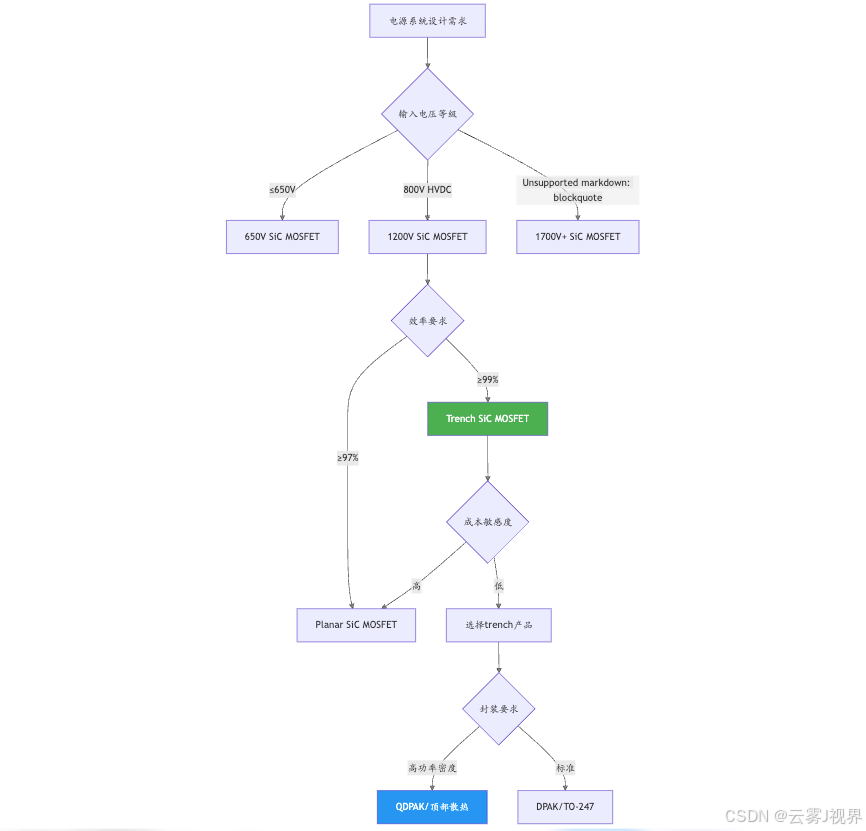

6.1 SiC MOSFET选型决策树

6.2 TW007D120E vs 竞品对比

参数	东芝 TW007D120E	ROHM SCT3022KR	Infineon IMSZ120R
电压	1200V	1200V	1200V
架构	Trench	Trench	Trench
RDS(on)	7mΩ	22mΩ	18mΩ
封装	QDPAK	TO-247	TO-247
散热方式	顶部散热	底部散热	底部散热
目标市场	AI数据中心	通用/汽车	通用/工业
量产时间	2026财年	已量产	已量产

关键差异：

1. 导通电阻：TW007D120E的7mΩ在1200V trench SiC MOSFET中处于领先水平，这得益于trench结构带来的芯片面积缩减
2. 封装：QDPAK顶部散热封装在功率密度上有明显优势，特别适合AI数据中心的高密度电源模块
3. 市场定位：东芝明确瞄准AI数据中心，而ROHM和Infineon的产品线更广泛

---

七、总结与展望

7.1 核心结论

1. 东芝TW007D120E是AI数据中心供电全链条中的关键器件层突破，与ST的800VDC配电方案形成互补
2. 沟槽栅架构正在从"小众选择"变为"主流趋势"，AI数据中心是这一转变的核心驱动力
3. 0.38%的效率提升看似微小，但在万架数据中心规模下意味着每年158万元的电费节省
4. 国产SiC MOSFET在trench架构上仍有2-3年代差，但AI数据中心市场提供了国产替代的最佳切入点

7.2 产业趋势预判

时间	预期事件
2026下半年	更多厂商推出trench SiC MOSFET（含国内厂商）
2027年	AI数据中心800V HVDC供电系统开始规模化部署
2028年	trench SiC MOSFET在AI供电领域占比超过50%
2029年	trench架构向汽车市场大规模渗透

7.3 对工程师的建议

• 电源工程师：关注800V HVDC架构下的器件选型，trench SiC MOSFET将成为主流
• 硬件工程师：学习QDPAK等顶部散热封装的PCB设计要点
• 半导体工程师：trench SiC MOSFET的刻蚀和栅氧工艺是未来3-5年的技术热点
• 职业选择：AI供电领域的电源工程师和功率半导体工程师，将是未来3年最紧缺的人才
