WebSocket + Netty 构建一个简易的聊天软件
·
前言
即时通讯（IM）是移动互联网时代的基础设施。从微信到钉钉，从直播弹幕到游戏同步，IM 早已无处不在。如何构建一个高性能、高可用的聊天系统，是每一位后端开发进阶之路上的必修课。
本文将以一个实际项目为例，讲解如何基于 Netty + WebSocket + Spring Boot 构建完整的聊天系统，涵盖实时消息、文件传输、离线消息的三层可靠性保障、消息幂等去重等实战话题。项目已在生产环境验证，可直接作为 IM 系统的脚手架参考。
一、整体架构
系统的核心模块是信令服务（Signaling Service）——它通过 Netty 管理所有 WebSocket 长连接，同时提供 REST API 用于历史消息查询和文件上传。
┌──────────────┐ HTTP/REST ┌──────────────┐ Dubbo ┌──────────────┐ │ uni-app │ ───────────────> │ API 网关 │ ──────────> │ 用户服务 │ │ (前端) │ │ (Gateway) │ │ (好友/登录) │ └──────┬───────┘ └──────────────┘ └──────────────┘ │ WebSocket ws:// ▼ ┌──────────────────────────────────────────────────────────────────────┐ │ 信令服务 (Signaling Service) │ │ │ │ ┌──────────────────────┐ ┌────────────────────────────────┐ │ │ │ Netty WebSocket │ │ REST Controller │ │ │ │ Server :9090 │ │ /api/chat/history │ │ │ │ /ws?token=jwt │ │ /api/chat/upload │ │ │ └──────────┬───────────┘ │ /api/monitor/offline/* │ │ │ │ └───────────────┬────────────────┘ │ │ ▼ ▼ │ │ ┌──────────────────────────────────────────────────────┐ │ │ │ 核心服务层 │ │ │ │ SessionManager → userId ↔ Channel 双向映射 │ │ │ │ ChatService → 消息持久化 + 三层离线保障 │ │ │ │ CallRecordService→ 通话记录管理 │ │ │ │ FileService → MinIO 对象存储 │ │ │ └──────────────────────────┬───────────────────────────┘ │ │ │ │ │ ┌──────────────┐ ┌──────▼───────┐ ┌──────────────────┐ │ │ │ PostgreSQL │ │ Redis │ │ MinIO (S3) │ │ │ │ 消息持久化 │ │ 在线状态 │ │ 图片/文件存储 │ │ │ │ 离线消息 DB │ │ 离线缓存 │ │ 预签名 URL │ │ │ │ 用户/好友 │ │ Pub/Sub │ │ │ │ │ └──────────────┘ └──────────────┘ └──────────────────┘ │ └──────────────────────────────────────────────────────────────────────┘
为什么选择 Netty？
| 对比 | Netty | Tomcat WebSocket (JSR 356) |
|---|---|---|
| 线程模型 | 全异步 Reactor，一个 EventLoop 管数千连接 | 每个连接一个线程，高并发下线程爆炸 |
| 内存管理 | 池化 DirectByteBuf，零拷贝 | 堆内存分配，GC 压力大 |
| 扩展性 | Pipeline 可编排任意处理器 | 注解驱动，灵活性有限 |
简单说：Netty 能用更少的线程支撑更多的连接。对于聊天这种长连接密集场景，这是决定性的优势。
二、Netty 服务器搭建
2.1 ServerBootstrap 配置
@Component
@Slf4j
public class NettyWebSocketServer {
private EventLoopGroup bossGroup = new NioEventLoopGroup(2);
private EventLoopGroup workerGroup = new NioEventLoopGroup(3);
private Channel channel;
@PostConstruct
public void start() {
ServerBootstrap bootstrap = new ServerBootstrap()
.group(bossGroup, workerGroup)
.channel(NioServerSocketChannel.class)
.childHandler(new ChannelInitializer<SocketChannel>() {
@Override
protected void initChannel(SocketChannel ch) {
ch.pipeline().addLast(
new HttpServerCodec(),
new HttpObjectAggregator(65536),
new WebSocketServerCompressionHandler(),
new SignalingHandler(), // 核心业务处理器
new WebSocketServerProtocolHandler("/ws"),
new IdleStateHandler(60, 0, 0) // 60s 空闲检测
);
}
});
channel = bootstrap.bind(9090).channel();
}
}
Pipeline 各组件职责：
| 处理器 | 作用 |
|---|---|
HttpServerCodec |
HTTP 编解码，WebSocket 握手依赖 HTTP 升级 |
HttpObjectAggregator |
将 HTTP 请求聚合成完整消息 |
WebSocketServerCompressionHandler |
数据帧压缩 |
SignalingHandler |
自定义处理器，处理所有业务消息 |
WebSocketServerProtocolHandler |
协议升级、帧聚合、关闭控制 |
IdleStateHandler |
60 秒无读则触发空闲事件，清理死连接 |
2.2 JWT 握手鉴权
WebSocket 标准 API 不支持自定义 Header，因此 Token 通过 URL 查询参数传递：
private void handleHttpRequest(ChannelHandlerContext ctx, FullHttpRequest req) {
QueryStringDecoder decoder = new QueryStringDecoder(req.uri());
String token = decoder.parameters().get("token").get(0);
Claims claims = JwtUtil.validateToken(token);
Long userId = claims.get("userId", Long.class);
// 注册会话
sessionManager.register(userId, ctx.channel());
// Redis 标记在线（60s TTL，分布式环境自动过期）
redisTemplate.opsForValue().set("user:status:" + userId, "online", 60, TimeUnit.SECONDS);
// 广播好友上线
redisTemplate.convertAndSend("channel:friend_status", statusJson);
// 推送离线消息
chatService.pushOfflineMessages(userId);
// 重写 URI 交给 WebSocketServerProtocolHandler
req.setUri("/ws");
ctx.fireChannelRead(req.retain());
}
三、会话管理：SessionManager
每个连接对应一个 Netty Channel，使用 ConcurrentHashMap 维护双向映射。
@Component
public class SessionManager {
private final ConcurrentHashMap<Long, Channel> userChannelMap = new ConcurrentHashMap<>();
private final ConcurrentHashMap<String, Long> channelUserMap = new ConcurrentHashMap<>();
/** 注册会话，同一用户新连接会踢掉旧连接 */
public void register(Long userId, Channel channel) {
Channel old = userChannelMap.put(userId, channel);
if (old != null && old.isActive()) {
old.writeAndFlush(new TextWebSocketFrame("{\"type\":\"kicked\"}"));
old.close();
}
channelUserMap.put(channel.id().toString(), userId);
}
public void sendMessage(Long userId, String message) {
Channel ch = userChannelMap.get(userId);
if (ch != null && ch.isActive()) {
ch.writeAndFlush(new TextWebSocketFrame(message));
}
}
}
设计要点：
-
同一个用户在多设备登录时，旧连接会被主动踢下线
-
channelUserMap反向索引解决channelInactive事件中如何知道哪个用户断开的问题 -
不直接暴露 Channel 对象，避免业务代码误操作
四、消息协议设计
所有 WebSocket 消息使用统一 JSON 格式，type 字段路由：
@Data
public class SignalingMessage {
private String type; // chat_message | call | sdp | ice | ...
private Long fromUserId;
private Long toUserId;
private String content; // 聊天文本
private String messageType; // text | image | file | audio
private String fileUrl;
private String fileName;
private Long fileSize;
private Long msgId; // 服务端分配的 Snowflake ID
private Long clientMsgId; // 客户端临时 ID（ACK 匹配）
private String idempotentKey; // 幂等键（客户端去重用）
// ... 信令字段（sdp, candidate, roomId 等）
}
核心消息类型：
| 类型 | 流向 | 说明 |
|---|---|---|
chat_message |
C ↔ S | 聊天消息 |
chat_ack |
S → C | 送达确认 |
offline_messages |
S → C | 离线消息批量推送 |
mark_read |
C → S | 已读回执 |
heartbeat / heartbeat_ack |
C ↔ S | 心跳保活 |
五、聊天消息核心流程
5.1 消息发送到送达
发送方 信令服务 接收方
│ │ │
│── chat_message ───────>│ │
│ {toUserId,content} │ │
│ │── 1. 持久化到 PostgreSQL │
│ │ │
│<── chat_ack ──────────│ │
│ {msgId,clientMsgId} │ │
│ │── 2. 在线检查 │
│ │ ├── 在线 → WebSocket 转发│
│ │ └── 离线 → 离线消息存储 │
│ │ ↓ │
│ │ 写入DB+Redis(双写) │
│ │ 标记status=0(待推送) │
private void handleChatMessage(SignalingMessage msg) {
// 1. 持久化消息（Snowflake ID）
ChatMessage saved = chatService.saveMessage(fromUserId, toUserId, ...);
Long msgId = saved.getId();
// 2. 回 ACK 给发送方
sendAck(fromUserId, msgId, msg.getClientMsgId());
// 3. 构建转发消息
String forwardJson = buildForwardMessage(saved);
if (sessionManager.isOnline(toUserId)) {
// 在线：直接推送
sessionManager.sendMessage(toUserId, forwardJson);
} else {
// 离线：幂等双写
chatService.storeOfflineMessage(toUserId, forwardJson, msgId);
}
}
5.2 ACK 确认机制
每条 chat_message 必须回 chat_ack，否则发送方 UI 会停留在"发送中"状态：
-
前端发送时生成
clientMsgId（前端生成，如 UUID） -
服务端回 ACK 时携带
msgId + clientMsgId -
前端匹配到
clientMsgId后，本地消息从"发送中"→"已发送" -
10 秒无 ACK → 前端超时重试
六、离线消息的三层可靠性保障
离线消息必须在 Redis 崩了、服务重启、网络闪断等各种故障下100% 不丢。
整体设计
存储 读取 ┌─────────────────┐ ┌─────────────────┐ │ PostgreSQL │ │ Redis 优先 │ │ status=0/1/2 │<──────>│ (高吞吐) │ │ (持久化保底) │ │ │ └─────────────────┘ └─────────────────┘ │ │ │ DB 失败？ │ Redis 挂了？ │ 业务不中断 │ 自动降级 DB ▼ ▼ 消息不丢 ✓ 消息不丢 ✓
第一层：实时推送（用户上线时）
public void pushOfflineMessages(Long userId) {
// 1. 优先从 Redis 拉取（高性能）
List<String> messages = popFromRedis(userId);
// 2. DB 补充拉取 status=0 的未推送消息（去重后合并）
List<OfflineMessage> dbRecords = offlineMessageRepository
.findByUserIdAndStatusOrderByCreateTimeAsc(userId, STATUS_UNPUSHED);
// 3. WebSocket 推送
boolean ok = doPush(userId, messages);
// 4. 推送成功 → 标记 DB status=1，Redis 已 leftPop 删除
if (ok) markAllPushed(dbRecords);
}
第二层：定时补偿（每 5 分钟）
即使第一层因网络瞬断等原因推送失败，定时任务会兜底：
@Component
@RequiredArgsConstructor
public class OfflineMessageCompensationTask {
/** 每 5 分钟扫描未推送的离线消息重新投递 */
@Scheduled(initialDelay = 30_000, fixedRate = 300_000)
public void compensateUndelivered() {
chatService.resendUndeliveredMessages();
}
/** 每日凌晨 3 点清理已推送的过期记录 */
@Scheduled(cron = "0 0 3 * * ?")
public void cleanExpired() {
chatService.cleanExpiredMessages();
}
}
public void resendUndeliveredMessages() {
// 扫描 status=0 的消息，最多 200 条
List<OfflineMessage> pending = offlineMessageRepository
.findByStatusOrderByCreateTimeAsc(STATUS_UNPUSHED, PageRequest.of(0, 200));
for (OfflineMessage msg : pending) {
if (!sessionManager.isOnline(msg.getUserId())) continue;
boolean ok = doPush(msg.getUserId(), msg.getContent());
if (ok) {
offlineMessageRepository.markAsPushed(msg.getId(), now); // → status=1
} else {
offlineMessageRepository.markAsFailed(msg.getId(), now); // → status=2, pushCount++
}
}
}
第三层：监控告警
通过 REST API 暴露指标
| 端点 | 说明 |
|---|---|
GET /api/monitor/offline/stats |
全局未推送数、失败数、积压超 5 分钟数 |
GET /api/monitor/offline/backlog/{userId} |
指定用户积压 |
GET /api/monitor/offline/reconcile/{userId} |
Redis vs DB 一致性对账 |
幂等性保证（消息不重不漏）
服务端幂等写入：
每条离线消息有全局唯一的 idempotentKey = "offline:" + msgId（msgId 为 Snowflake ID）：
@Transactional
public void storeOfflineMessage(Long userId, String messageJson, Long msgId) {
String key = "offline:" + msgId;
// 数据层幂等判断
if (offlineMessageRepository.existsByIdempotentKey(key)) {
log.debug("幂等跳过: {}", key);
return;
}
OfflineMessage record = new OfflineMessage();
record.setUserId(userId);
record.setContent(messageJson);
record.setIdempotentKey(key);
record.setMsgId(msgId);
record.setStatus(OfflineMessage.STATUS_UNPUSHED);
offlineMessageRepository.save(record);
// Redis 加速
redisTemplate.opsForList().rightPush("offline:msgs:" + userId, messageJson);
}
客户端 LRU 去重：
前端维护一个最大 500 条的 idempotentKey 缓存，重复消息直接丢弃：
class IdempotentCache {
constructor(maxSize = 500) {
this.maxSize = maxSize
this.cache = new Map() // 利用 Map 的插入顺序实现 LRU
}
add(key) {
if (this.cache.has(key)) {
this.cache.delete(key) // 重新插入以更新访问顺序
} else if (this.cache.size >= this.maxSize) {
const oldest = this.cache.keys().next().value
this.cache.delete(oldest) // 淘汰最久未访问的
}
this.cache.set(key, true)
}
has(key) { return this.cache.has(key) }
}
// 在消息入口处去重
function handleChatMessage(data) {
if (data.idempotentKey && idempotentCache.has(data.idempotentKey)) {
return // 直接丢弃
}
idempotentCache.add(data.idempotentKey)
// ... 正常处理
}
三层保障的可靠性矩阵：
| 故障场景 | 第一层（实时） | 第二层（补偿） | 结果 |
|---|---|---|---|
| Redis 崩溃 | 降级走 DB | ✅ | 不丢 |
| 推送时网络闪断 | ❌ | 5 分钟内重推 | 不丢 |
| 服务重启 | 上线触发推送 | ✅ | 不丢 |
| 消息重复发送 | 幂等跳过 | 幂等跳过 | 不重 |
| 极端并发 | LRU 兜底 | — | 不重 |
七、离线消息数据表设计
CREATE TABLE offline_message (
id BIGSERIAL PRIMARY KEY,
user_id BIGINT NOT NULL, -- 接收者
content TEXT NOT NULL, -- 消息 JSON
status INT DEFAULT 0, -- 0=待推送, 1=已推送, 2=推送失败
idempotent_key VARCHAR(255), -- 幂等键
msg_id BIGINT, -- 原始消息 ID
push_count INT DEFAULT 0, -- 已重试次数
last_push_time TIMESTAMP, -- 最后推送时间
create_time TIMESTAMP DEFAULT CURRENT_TIMESTAMP
);
CREATE INDEX idx_offline_message_user ON offline_message(user_id);
CREATE INDEX idx_offline_message_status ON offline_message(status);
CREATE INDEX idx_offline_message_key ON offline_message(idempotent_key);
为什么不是简单的"先写 DB 再删"？
-
状态机设计（0→1→清理）让每条消息可追踪
-
失败原因可排查（pushCount 记录重试次数）
-
定时对账可以发现 DB 和 Redis 的数据不一致
八、心跳保活与连接清理
// 服务端：60 秒无数据则关闭
@Override
public void userEventTriggered(ChannelHandlerContext ctx, Object evt) {
if (evt instanceof IdleStateEvent) {
ctx.close();
}
}
// 前端：每 30 秒发一次心跳
function startHeartbeat() {
heartbeatTimer = setInterval(() => {
sendMessage({ type: 'heartbeat' })
}, 30000)
}
为什么前端间隔是 30 秒，服务端超时是 60 秒？
-
给网络抖动留一个缓冲窗口（丢一个心跳包没关系）
-
服务端超时 = 前端间隔 × 2，优雅容错
九、分布式部署：Redis Pub/Sub
当信令服务部署多实例时，用户 A 在实例 1 上线，用户 B 在实例 2 需要收到好友状态通知：
实例1 (user:1001 上线) Redis Pub/Sub 实例2 (user:1002 在线)
│ │ │
│── set user:status:1001=online │ │
│── publish channel:friend_status ──────────────────> │
│ │
│ 收到消息 │
│ 通知 user:1002
│ 好友 1001 上线
// 状态变更时通过 Redis 广播
private void notifyFriendsStatus(Long userId, String status) {
Map<String, Object> msg = Map.of(
"type", "friend_status",
"userId", userId,
"status", status
);
redisTemplate.convertAndSend("channel:friend_status", json(msg));
}
// 订阅者：收到广播后推送给当前实例的在线用户
@Component
public class RedisStatusSubscriber {
public void onMessage(String message, String channel) {
StatusMessage status = JSON.parseObject(message, StatusMessage.class);
sessionManager.broadcastToAllFriends(status.getUserId(), message);
}
}
十、文件消息：图片与文件传输
聊天中的图片和文件通过 MinIO (S3 协议对象存储） 处理，不走 WebSocket：
选择文件 → POST /api/chat/upload (multipart)
→ MinIO 存储
→ 返回 fileUrl
→ WebSocket 发送 chat_message { messageType: "image", fileUrl, ... }
→ 接收方根据 messageType 渲染图片/文件卡片
文件访问使用 MinIO 预签名 URL（7 天有效期），无需额外鉴权：
public String generatePresignedUrl(String objectKey) {
return minioClient.getPresignedObjectUrl(GetPresignedObjectUrlArgs.builder()
.bucket(bucketName)
.object(objectKey)
.expiry(7, TimeUnit.DAYS)
.build());
}
十一、完整消息流程图
┌──────┐ ┌──────────────┐ ┌──────┐ │ 发送方 │ │ 信令服务 │ │ 接收方 │ └──┬───┘ └──────┬───────┘ └──┬───┘ │ │ │ │── chat_message ──────────────>│ │ │ │── saveMessage() │ │ │── chat_ack ──────────────────> │ │<── chat_ack ────────────────│ │ │ │ │ │ │── 在线检查 │ │ │ ├── 在线 → 直接转发 ────────>│ │ │ └── 离线 │ │ │ ├── storeOfflineMessage() │ │ │ │ DB(幂等) + Redis │ │ │ │ status=0 │ │ │ │ │ (接收方上线) │ │ │ │<── WebSocket 握手 │ │ │── pushOfflineMessages() │ │ │ ├── Redis 优先拉取 │ │ │ ├── DB status=0 补拉 │ │ │ ├── WebSocket 推送 ────────>│ │ │ │ 带 idempotentKey │ │ │ └── 标记 DB status=1 │ │ │ │ │ (5 分钟后) │ │ │ │── [定时补偿] │ │ │ ├── 扫描 status=0 │ │ │ ├── 用户在线? 重推 ────────>│ │ │ └── 成功→status=1 │ │ │ 失败→status=2,count++ │
十二、总结
本文实现了
| 功能 | 技术方案 |
|---|---|
| 长连接管理 | Netty Reactor 模型 + Pipeline 编排 |
| 用户鉴权 | JWT 握手时验证 |
| 会话映射 | ConcurrentHashMap 双向索引 |
| 消息可靠送达 | ACK + 10s 超时重试 + clientMsgId |
| 离线消息不丢 | DB 持久化 + Redis 加速 + 状态机 |
| 定时补偿 | @Scheduled 每 5 分钟扫描 status=0 |
| 消息幂等 | idempotentKey 数据库去重 + 前端 LRU |
| 监控对账 | REST 端点暴露积压/失败/延迟指标 |
| 在线状态 | Redis TTL + Pub/Sub 跨实例广播 |
| 图片/文件 | MinIO 对象存储 + 预签名 URL |
| 心跳保活 | 30s 客户端心跳 + 60s 服务端 idle |

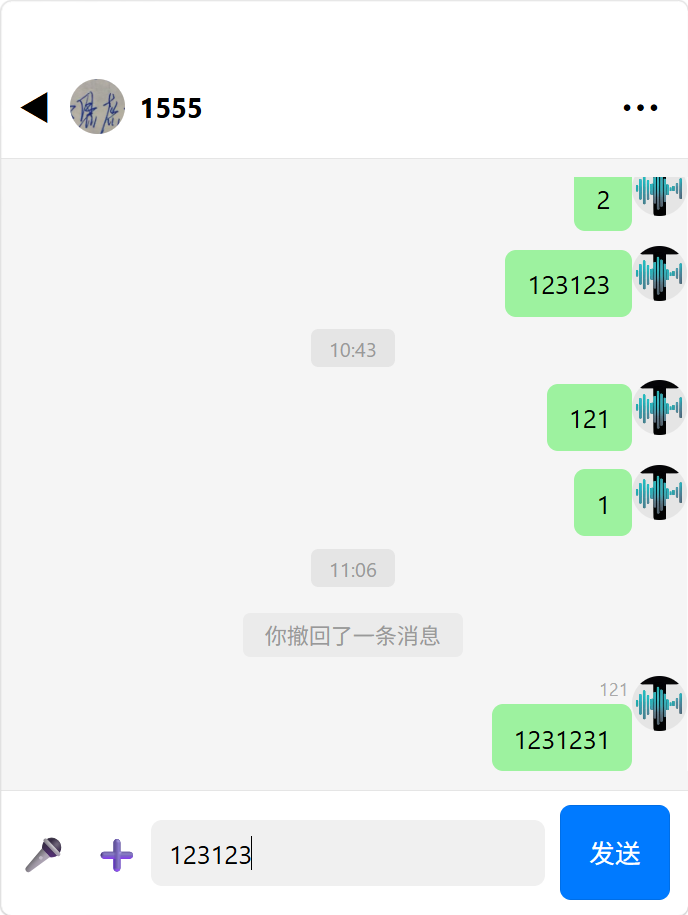

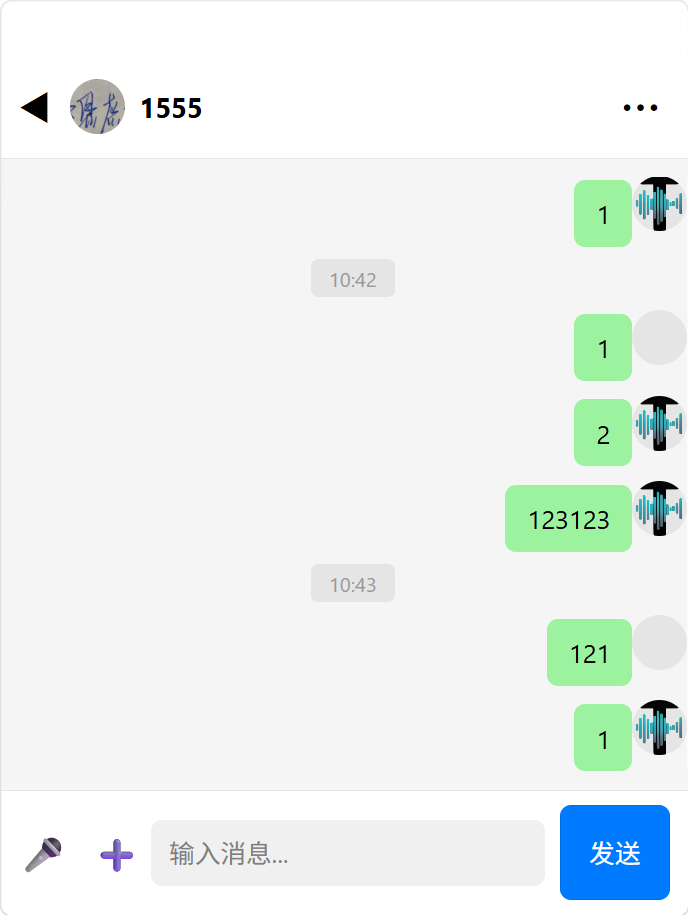

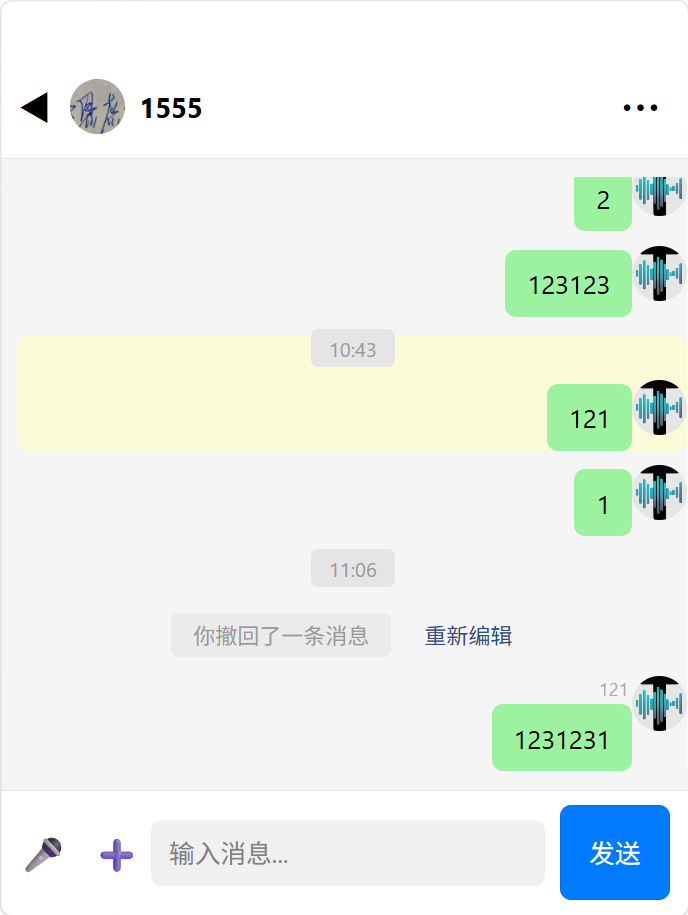

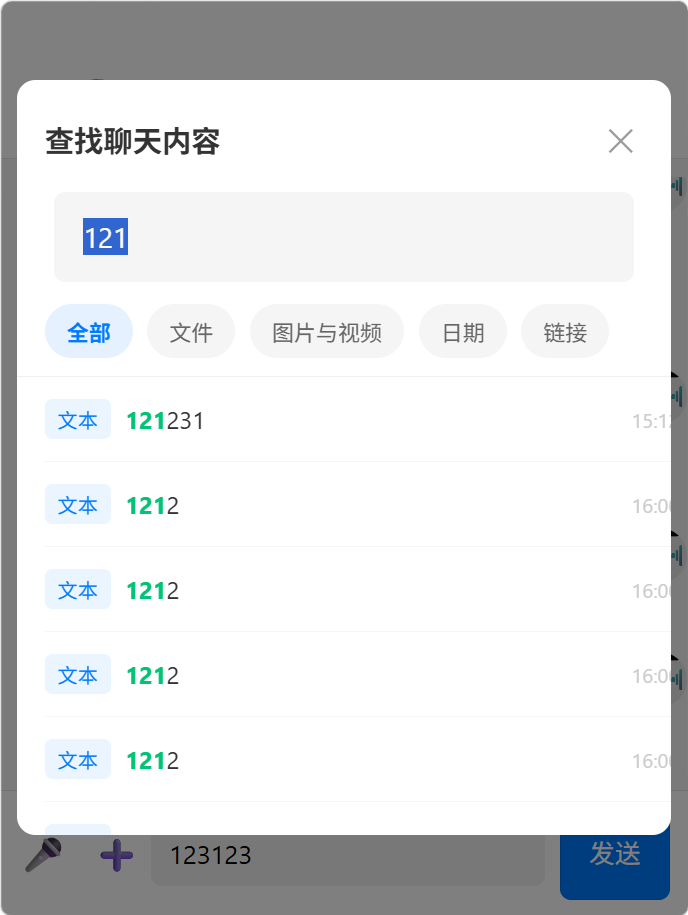

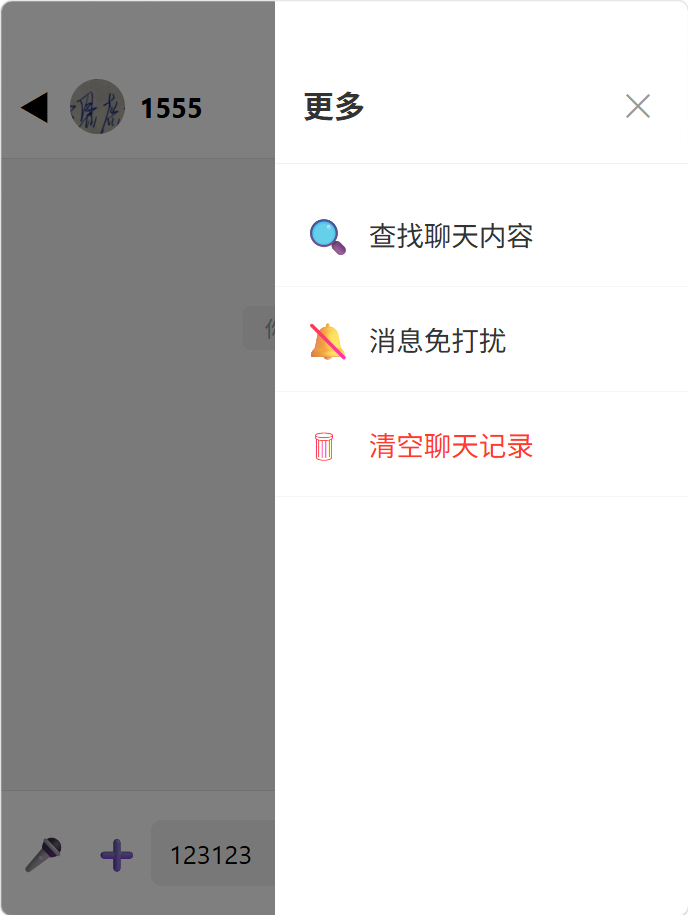

效果
进一步优化的方向
-
消息有序性：引入 sequenceId，客户端严格按序渲染
-
推送通道：集成 Web Push / APNs / FCM，App 后台时也能收到通知
-
读写分离：历史消息归档到只读库，缓解主库压力
-
多设备同步：引入 sync 机制，手机和 PC 的消息状态同步
-
消息加密：端到端加密（E2EE），服务端无法解密内容
项目技术栈
后端：Java 17 + Spring Boot 3.2 + Spring Cloud 2023 + Netty + Dubbo 3.x 存储：PostgreSQL + Redis + MinIO (S3) 注册：Nacos 2.x 前端：Vue 3 + uni-app + WebRTC
AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。
更多推荐
8
0- 0
已为社区贡献2条内容
所有评论(0)
