项目需求与约束

本次客户需求面向家用便携地毯灯场景，核心约束如下：

1. 供电：单节18650锂电池供电，支持USB充电，满电续航≥8小时
2. 功能：支持5种灯光循环模式，带充电指示、低电闪烁提示
3. 性能：LED最大输出功率5W，关机待机电流≤10uA，带反接、过流保护
4. 成本：整机BOM成本控制在3元以内，封装采用便于SMT焊接的表贴封装
5. 认证：满足CE静电放电要求，低温-10℃可正常启动

芯片选型分析

前期对比了分离式充电+驱动方案、国产集成方案共5款芯片，最终选择**AP360X**，核心匹配点如下：

三个不可替代的选型理由：一是集成度足够高，不用额外搭配充电IC、保护IC，PCB面积缩小30%；二是**内置1.8A MOS驱动**，刚好满足5W LED的输出需求，也预留了外扩PMOS的升级空间；三是**5uA超低待机电流**，远低于客户要求的10uA，电池静置续航提升2倍以上。

原理图设计

本次设计采用**AP360X**典型应用拓扑，核心电路逻辑如下：

1. 电源输入：单节锂电池接VIN引脚，并联10uF滤波电容抑制纹波
2. 模式配置：FUN引脚接10k下拉电阻，选择客户要求的「常亮-低亮-爆闪-SOS-呼吸」5种循环模式
3. 电流设置：LED输出端串联1Ω采样电阻，设置1A额定输出电流
4. 指示电路：充电引脚接红色LED、低电提示引脚接蓝色LED，分别串1k限流电阻
5. 保护电路：芯片内置电池反接、3A过流、过温保护，无需额外加保护器件

BOM清单与关键元件选型

本次BOM全部选用量产常用型号，无冷门物料，采购周期≤7天，核心元件选型如下：

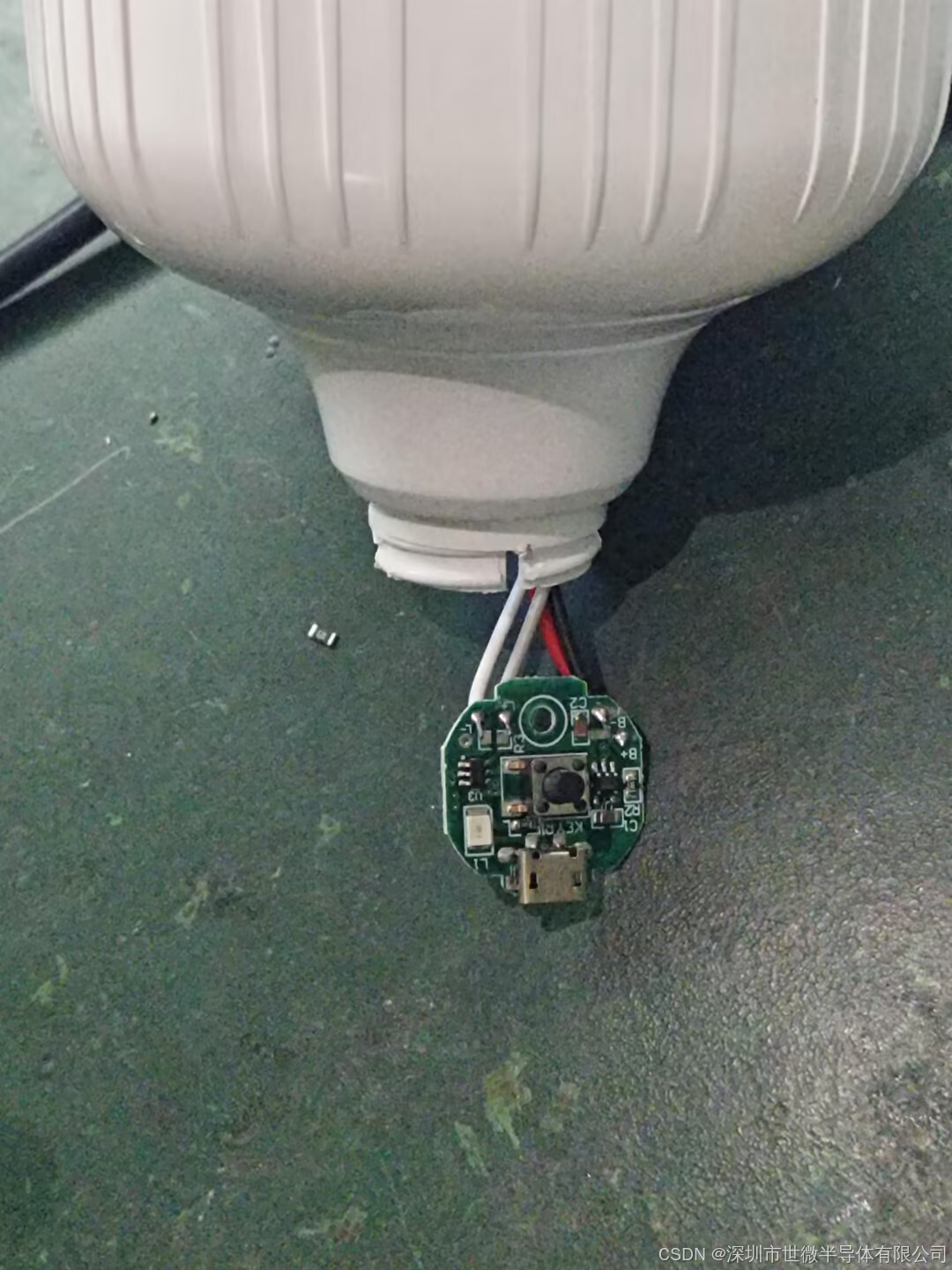

调试过程与问题解决

本次共2轮打样，遇到2个典型问题，解决方案可直接复用：

1. **充电温升过高问题**：首次打样选用1A充电版本，25℃环境下充电时芯片表面温度达65℃，超出客户要求的50℃上限。排查后发现客户对充电时长要求不高，更换为0.5A充电版本后，充电温升降至42℃，完全满足要求。
2. **灯光模式切换异常问题**：首次上电后灯光只有常亮一种模式，排查发现FUN引脚悬空，受空间辐射干扰导致模式识别错误，增加10k下拉电阻固定电平后，5种模式全部正常切换，静电测试也顺利通过。

支持 高 低 亮 ，爆闪

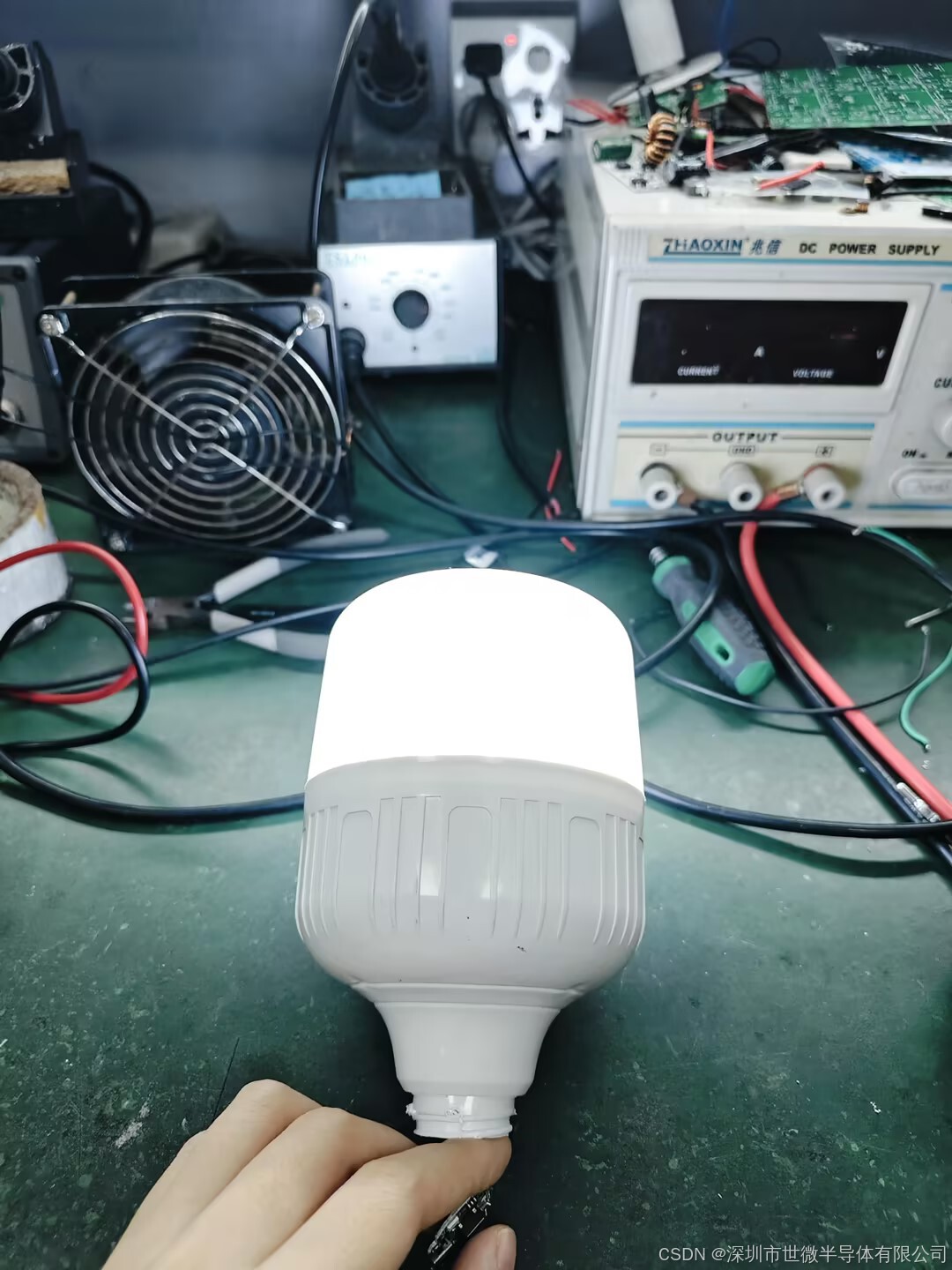

性能测试数据

本次测试采用标准18650锂电池（3.7V/2000mAh），25℃常温环境下测试结果如下：

项目总结与开源说明

本次基于**AP360X**的5W地毯灯方案已经量产出货10K，良率稳定在99.7%，方案可直接复用至多功能强光手电筒、应急灯、移动照明灯等场景，仅需调整LED功率和采样电阻即可。

目前设计的原理图、PCB源文件、BOM清单已经开源到立创EDA广场，搜索「AP360X 5W地毯灯」即可获取全部设计文件。

设计文件和测试数据有需要的可以留言，欢迎Star和复刻
