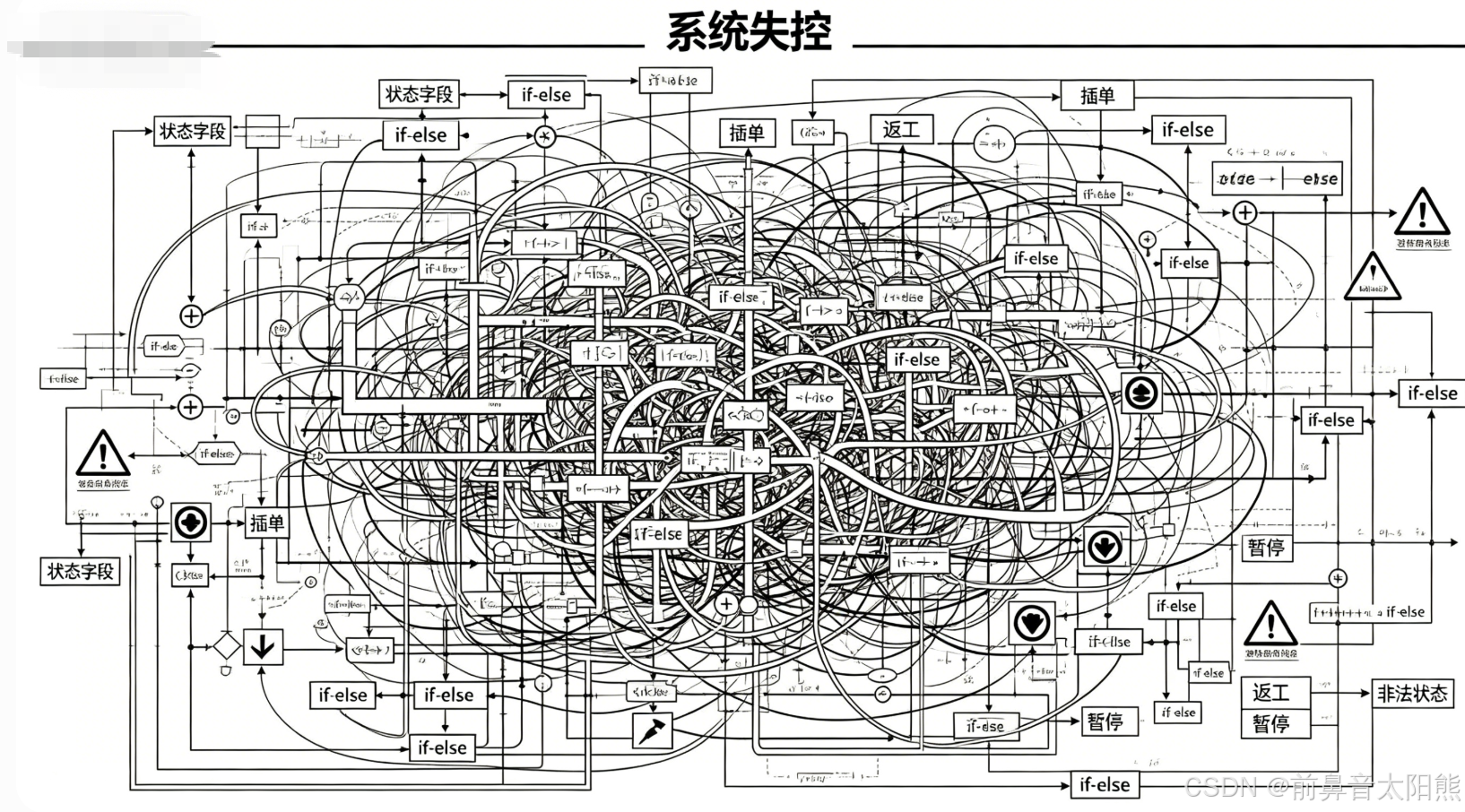

在 MES、WMS、设备管理、工艺执行等工业系统中，很多项目在早期都能快速开发，但随着业务复杂度增加，系统往往会逐渐失控：

• 状态字段越来越多
• if-else 越来越长
• 流程越来越难维护
• 插单、返工、暂停逻辑混乱
• 状态跳转不可追溯
• 系统出现大量“非法状态”

最终：

系统不再是“流程驱动”，而变成了“代码堆叠”。

其根本原因通常只有一个：

缺少真正的“工业级状态机设计”。

本文从工业 MES 场景出发，系统介绍：

• 为什么工业系统必须使用状态机
• 如何设计可扩展状态机
• 如何构建生产流程引擎
• Java中的典型实现思路

---

一、为什么工业系统天然适合状态机？

工业系统最大的特点是：

一切都在“状态变化”。

例如：

---

工单状态

待生产 → 生产中 → 暂停 → 完成

---

工序状态

未开始 → 执行中 → 已完成

---

设备状态

运行 → 故障 → 维修 → 恢复

---

物料状态

待入库 → 已入库 → 已领料 → 已消耗

---

工业系统本质上不是 CRUD 系统，而是：

“状态流转系统”。

---

二、传统流程代码为什么一定会崩？

很多 MES 系统最初都会这样写：

if(order.getStatus().equals("CREATED")) {
    order.setStatus("RUNNING");
}

后面增加：

if(machineFault) {
    order.setStatus("SUSPENDED");
}

再后来：

if(rework) {
    order.setStatus("REWORK");
}

最终变成：

• 巨量 if-else
• 状态跳转失控
• 无法审计
• 无法回放
• 无法扩展

---

三、工业级状态机的核心思想

工业级状态机并不是：

“一个状态字段”。

而是：

“状态 + 事件 + 规则”

---

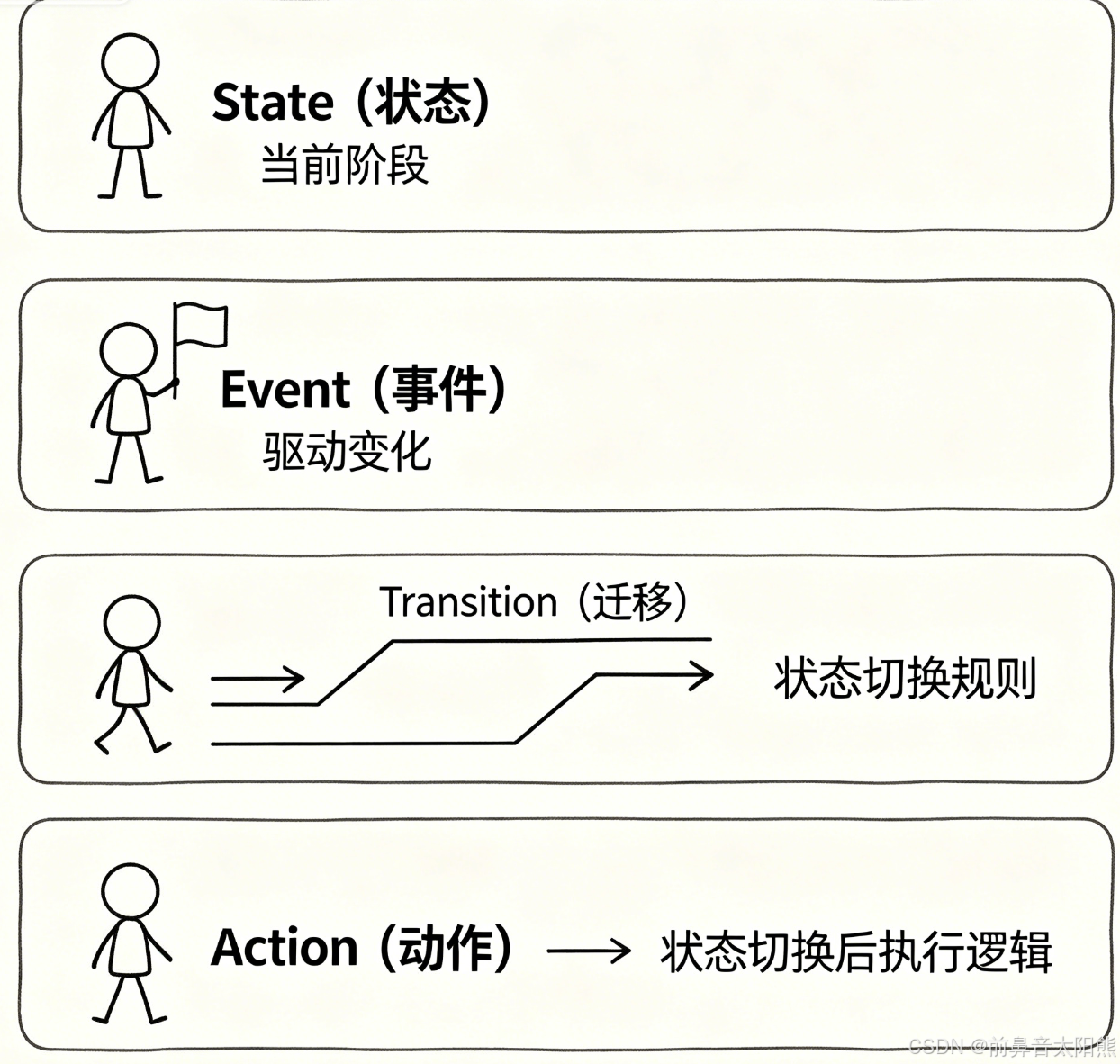

四、状态机核心模型

标准模型包含四部分：

模型	作用
State（状态）	当前阶段
Event（事件）	驱动变化
Transition（迁移）	状态切换规则
Action（动作）	状态切换后执行逻辑

五、一个标准工单状态机

例如：

CREATED
↓
PLANNED
↓
RELEASED
↓
RUNNING
↓
COMPLETED
↓
CLOSED

同时允许：

RUNNING → SUSPENDED
SUSPENDED → RUNNING
RUNNING → REWORK

---

六、工业系统为什么一定要“事件驱动”？

因为现实世界并不是线性的。

生产过程会受到：

• 设备故障
• 缺料
• 插单
• 人工干预
• 网络异常

影响。

因此：

状态变化必须由“事件”触发。

---

七、事件模型设计（关键）

事件不是日志。

而是：

“现实世界发生的事实”。

---

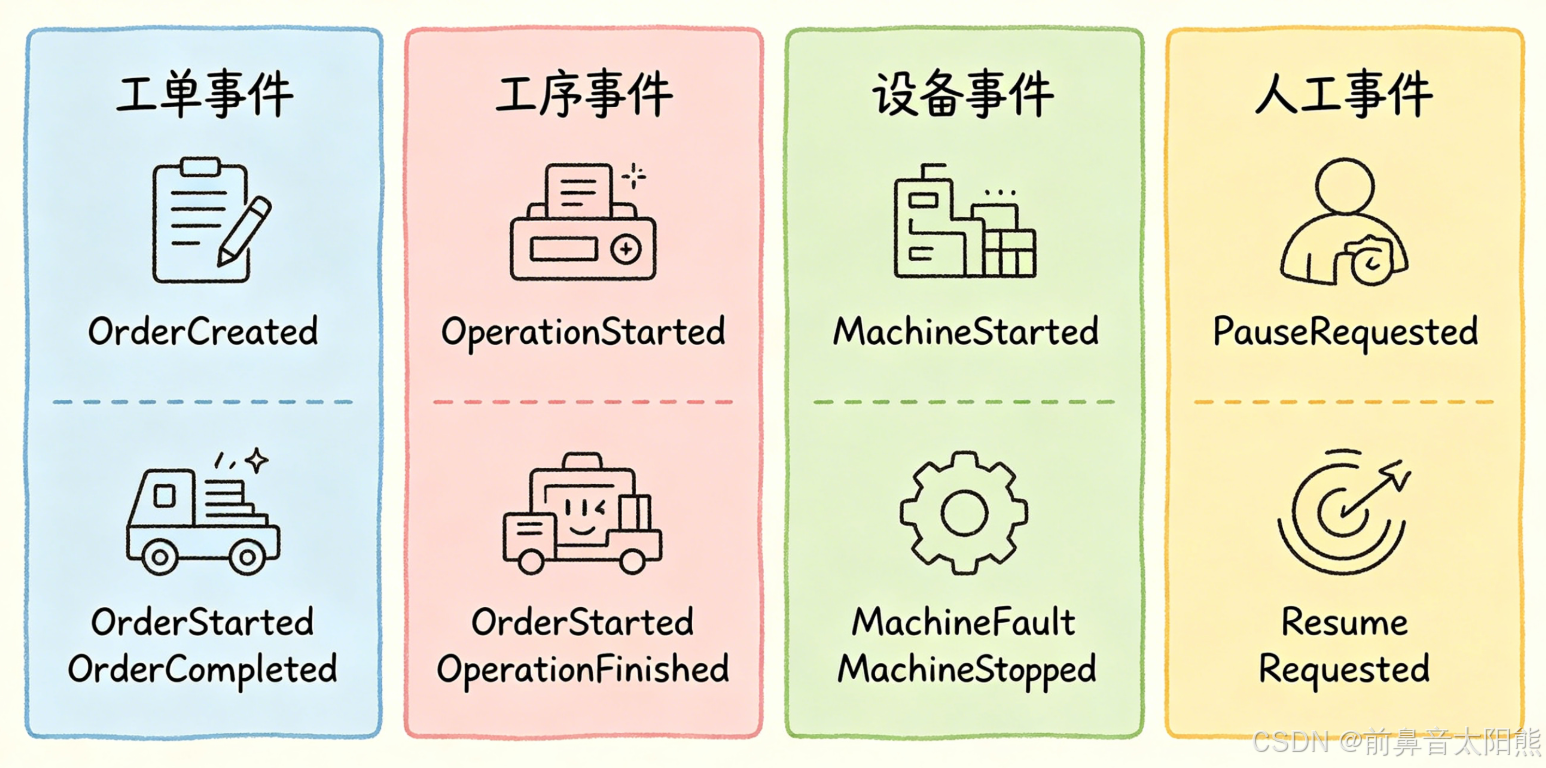

常见事件类型

工单事件

OrderCreated
OrderReleased
OrderStarted
OrderCompleted

---

工序事件

OperationStarted
OperationFinished

---

设备事件

MachineStarted
MachineStopped
MachineFault

---

人工事件

PauseRequested
ResumeRequested

---

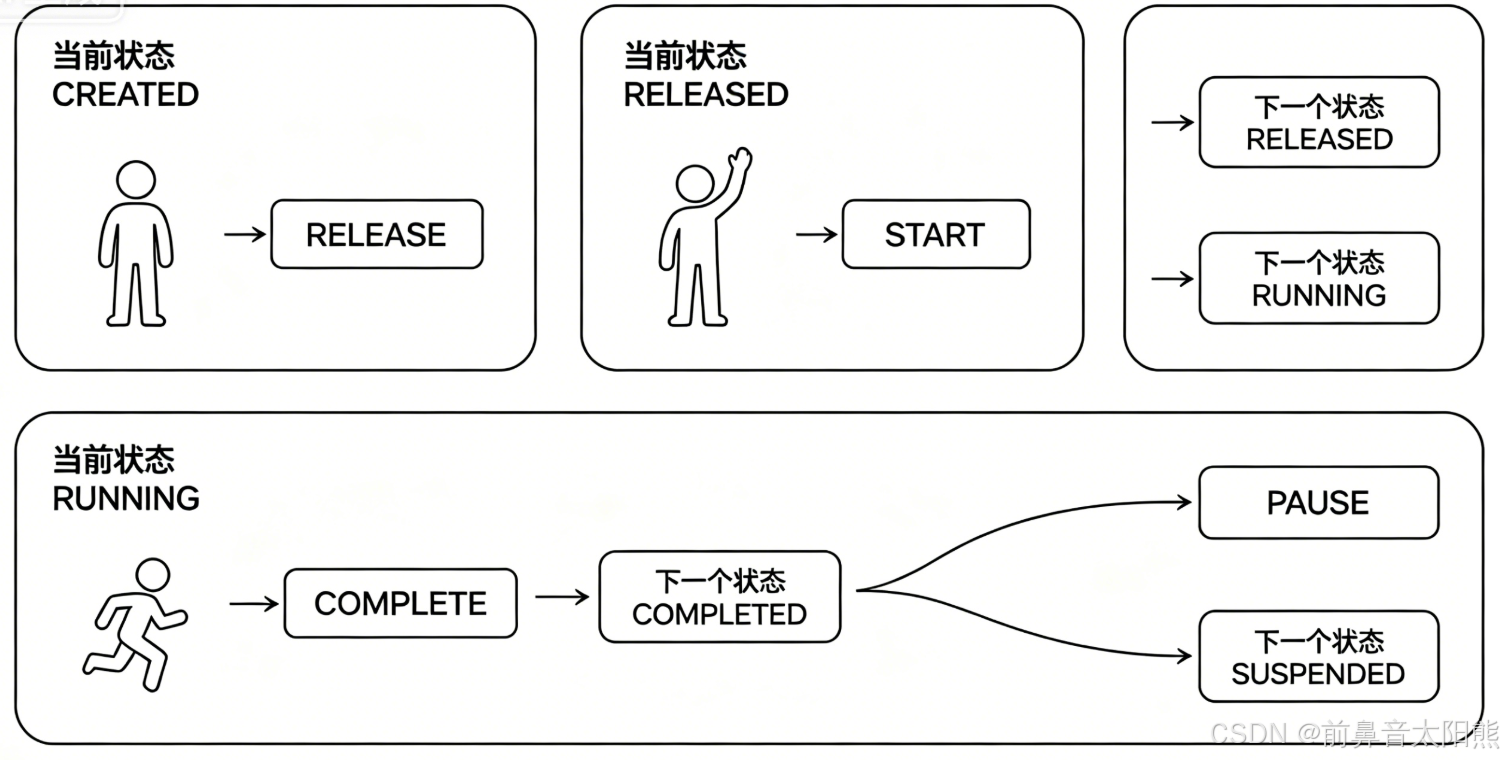

八、Transition（状态迁移）设计

这是状态机真正的核心。

---

标准结构

当前状态	事件	下一个状态
CREATED	RELEASE	RELEASED
RELEASED	START	RUNNING
RUNNING	COMPLETE	COMPLETED
RUNNING	PAUSE	SUSPENDED

---

九、为什么“状态迁移表”非常重要？

因为它解决了：

“状态是否合法”

例如：

❌ 非法：

CREATED → COMPLETED

必须禁止。

---

十、工业级状态机的关键能力

真正的工业级状态机，必须支持：

---

1. 可回退

例如：

RUNNING → REWORK

---

2. 可暂停

RUNNING → SUSPENDED

---

3. 可恢复

SUSPENDED → RUNNING

---

4. 可追溯

必须知道：

• 谁触发
• 为什么触发
• 什么时候触发

---

5. 可审计

所有状态变化必须保留历史。

---

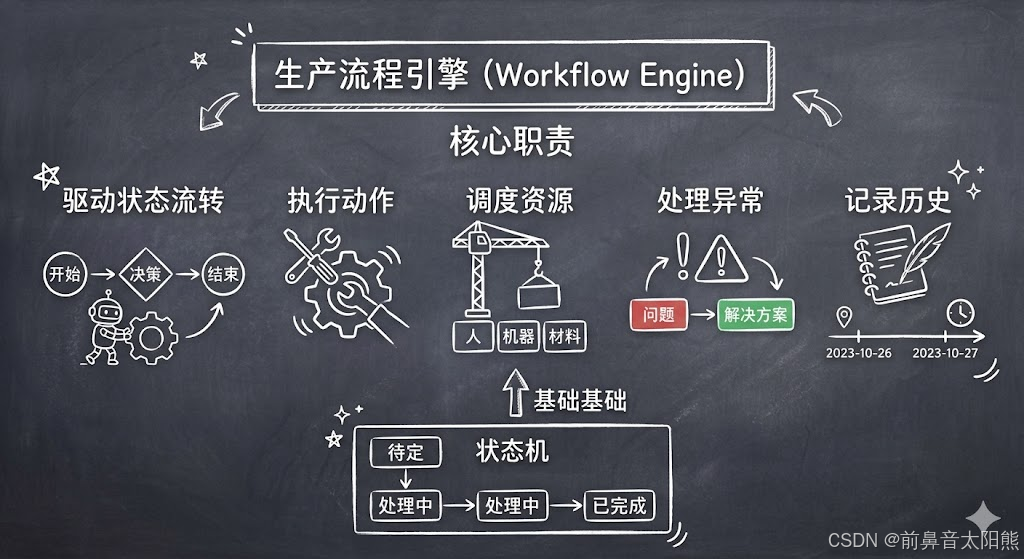

十一、生产流程引擎的核心设计

状态机再往上，就是：

生产流程引擎（Workflow Engine）

---

核心职责

流程引擎负责：

• 驱动状态流转
• 执行动作
• 调度资源
• 处理异常
• 记录历史

---

十二、一个标准流程引擎结构

Event
  ↓
StateMachine
  ↓
Transition Resolver
  ↓
Action Executor
  ↓
Persistence
  ↓
Event Bus

---

十三、各模块职责

---

1. Event Bus（事件总线）

负责：

• 接收事件
• 分发事件

例如：

MachineFault
OrderCompleted

---

2. StateMachine（状态机核心）

负责：

• 判断状态是否合法
• 计算下一状态

---

3. Transition Resolver

负责：

• 查找迁移规则

例如：

RUNNING + PAUSE
→ SUSPENDED

---

4. Action Executor

负责：

• 执行业务动作

例如：

• 发送通知
• 更新库存
• 记录日志

---

5. Persistence

负责：

• 状态持久化
• 历史记录

---

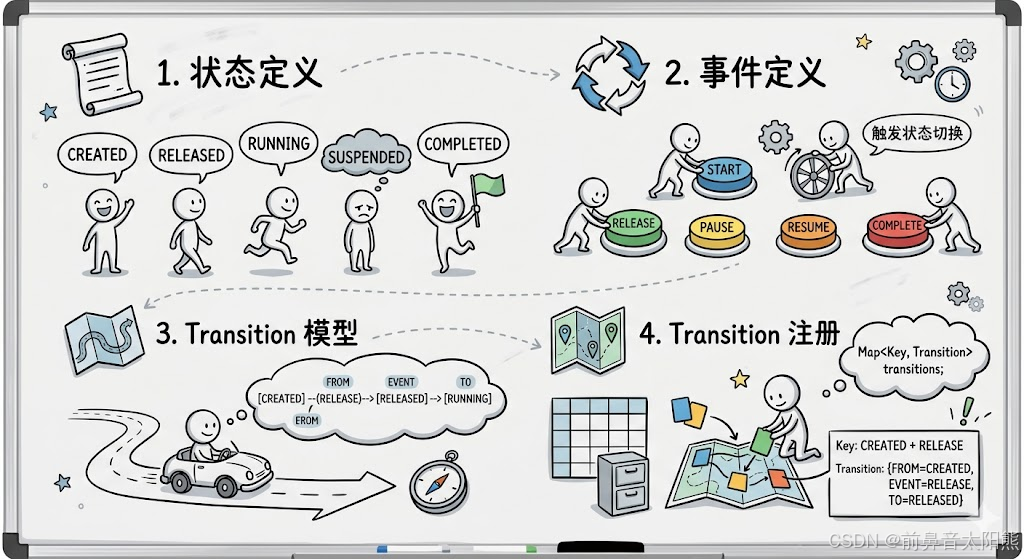

十四、工业级状态机的 Java 实现思路

---

1. 状态定义

推荐使用枚举：

public enum OrderStatus {
    CREATED,
    RELEASED,
    RUNNING,
    SUSPENDED,
    COMPLETED
}

---

2. 事件定义

public enum OrderEvent {
    RELEASE,
    START,
    PAUSE,
    RESUME,
    COMPLETE
}

---

3. Transition 模型

public class Transition {

    private OrderStatus from;

    private OrderEvent event;

    private OrderStatus to;

}

---

4. Transition 注册

Map<Key, Transition> transitions;

Key：

(fromState + event)

---

5. 状态流转核心逻辑

public OrderStatus transit(
    OrderStatus current,
    OrderEvent event
) {

    Transition transition =
        transitions.get(
            new Key(current, event)
        );

    if (transition == null) {
        throw new IllegalStateException(
            "非法状态流转"
        );
    }

    return transition.getTo();
}

---

十五、Action 机制（非常关键）

工业系统不能只有状态变化。

还必须支持：

“状态变化后的动作”。

---

示例

RUNNING → COMPLETED

触发：

• 更新产量
• 更新库存
• 推送 ERP
• 写入追溯记录

---

Java 实现

public interface Action {

    void execute(Context context);

}

---

十六、为什么推荐“配置化状态机”？

工业流程会频繁变化。

例如：

• 新增返工流程
• 新增审批节点
• 新增暂停逻辑

如果写死代码：

系统会迅速失控。

---

推荐做法

将：

• 状态
• 事件
• Transition

配置化。

例如：

{
  "from": "RUNNING",
  "event": "PAUSE",
  "to": "SUSPENDED"
}

---

十七、工业状态机与工作流的区别

很多人会混淆：

类型	特点
工作流	面向审批
状态机	面向生产状态

MES 更适合：

状态机模型。

---

十八、工业系统真正高级的设计

真正成熟的工业系统：

不是：

“功能驱动”

而是：

“状态 + 事件驱动”

---

十九、一个汽车零部件工厂示例

下面以“汽车刹车盘加工”为例，说明状态机在离散制造中的实际运行。

---

1. ERP下发生产订单

订单：生产 5000 件刹车盘

MES 创建工单：

WO-20260501
状态：CREATED

---

2. 工艺路线拆解

系统生成工序：

毛坯入库
→ 粗车加工
→ 精车加工
→ 动平衡检测
→ 清洗
→ 包装

---

3. 工单释放

事件：

RELEASE

状态流转：

CREATED → RELEASED

---

4. 开始加工

CNC车床开始执行：

START

状态变化：

RELEASED → RUNNING

同时：

Operation-粗车 → RUNNING

---

5. 设备故障

加工过程中：

某台 CNC 主轴报警。

设备系统发送事件：

MachineFault

流程引擎触发：

RUNNING → SUSPENDED

并自动执行：

• 暂停后续上料
• 通知维修人员
• 记录停机时间
• 更新 OEE

---

6. 故障恢复

维修完成后：

ResumeRequested

状态恢复：

SUSPENDED → RUNNING

---

7. 质检不合格

动平衡检测发现部分产品超差。

系统触发：

QualityFailed

状态进入：

RUNNING → REWORK

系统自动：

• 创建返工工序
• 记录不良原因
• 更新质量追溯链

---

8. 工单完成

全部工序结束：

COMPLETE

状态：

RUNNING → COMPLETED

随后：

• 更新库存
• 回传 ERP
• 生成生产报表
• 归档追溯数据

---

二十、总结

工业级状态机设计的核心，不是：

• 状态字段
• if-else
• 流程图

而是：

将现实世界的生产过程，抽象为：

• 状态（State）
• 事件（Event）
• 迁移（Transition）
• 动作（Action）

组成的可计算系统。

---
