吐血整理！2026架构图工具实测，这5款让效率直接翻倍

画架构图是每个技术人逃不过的“基本功”。不管是给老板汇报系统拓扑、跟开发对设计方案，还是写文档、写标书，一张清晰规范的架构图能省下大把扯皮时间。但工具选不对，画图半小时，修图两小时。

最近我花了一周时间，把市面上主流的几款架构图工具都实测了一遍，从云架构、数据架构到网络拓扑、业务流程图，逐一对比了图标库、协作体验、导出格式和学习成本。下面直接上干货，按推荐优先级排序。

架构图类型速览：先知道自己要画什么

不同的架构图对符号和布局要求差别很大，别上来就瞎选：

类型	典型场景	关注点
云架构图	AWS/Azure/GCP 部署拓扑	云服务商标识、网络连通性
数据架构图	数据源→ETL→数据湖→分析引擎	数据流转、层次化布局
IT系统架构图	应用服务器、DB、负载均衡	部署拓扑、扩展逻辑
网络拓扑图	路由器、交换机、子网	精确连线与标记
业务架构图	业务流程、组织边界	泳道图、跨功能流程

选工具前先问自己5个问题

1. 图标库够全吗？ 内置 AWS、Azure、GCP 图标？能自定义上传？
2. 团队协作方便吗？ 实时编辑？评论？版本历史？
3. 能跟现有工作流集成吗？ Jira、Confluence、GitHub 一键同步？
4. 导出格式多吗？ SVG、PDF、Markdown 嵌入是否支持？
5. 上手快不快？ 拖拽就能画，还是学半天？

2024实测推荐TOP5

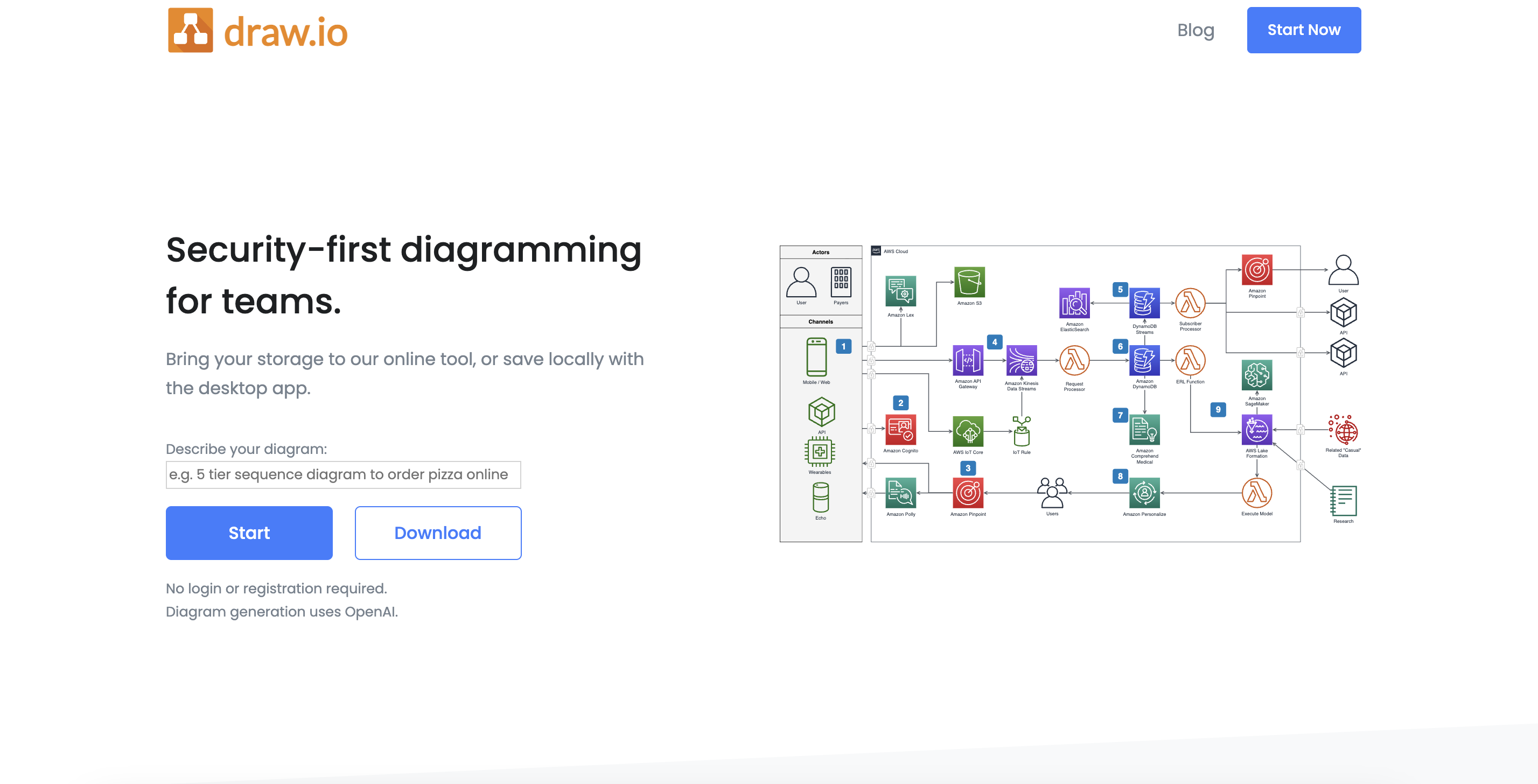

1. Diagrams.net（原Draw.io）—— 免费开源永远的神

一句话总结：零成本、无用户限制、图标库丰富，配合网盘用简直绝配。

• 支持本地或云端部署，内置 AWS、Azure、GCP 全套图标
• 导出支持 SVG、PDF、HTML 嵌入，完美配合 Markdown 文档
• 可保存到 Google Drive、OneDrive，实时同步

适合个人开发者、开源项目、小团队。如果你只想要一个免费又强大的工具，选它没错。

2. NuromBoard 诺智白板 —— 手绘风格+AI辅助，脑暴利器

一句话总结：把白板、思维导图、流程图揉在一起，还能手绘风画草图。

• 支持多图表混合表达，思维导图大纲模式梳理逻辑

• AI 辅助快速建板，适合方案推演和跨领域协作（技术+产品+业务）

• 支持手绘风格绘制草图

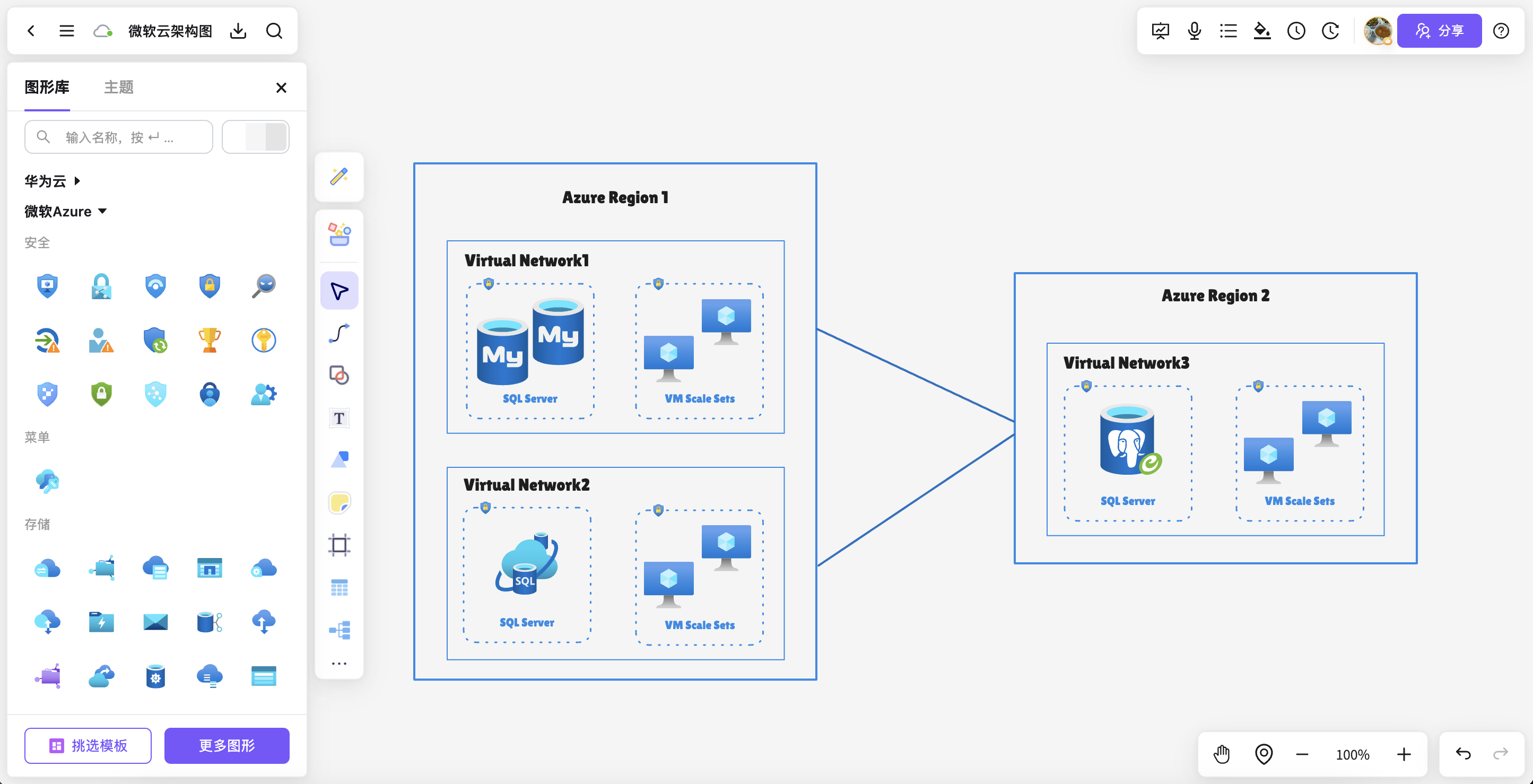

• 内置丰富的架构图模板，涵盖：
  谷歌云、微软云、华为云、腾讯云、阿里云 及 Kubernetes（K8s） 等主流技术栈

• 支持快速绘制：
  云原生架构、混合云部署、微服务治理、容器化集群等常见架构场景

• 图标库齐全，一键拖拽使用，降低架构图绘制门槛
  （不必为了找图标而频繁切换工具）

如果你经常需要快速迭代架构草图、在团队里边讨论边画，这款工具值得一试。

3. Lucidchart —— 专业协作，企业级首选

一句话总结：模板库极其丰富，与Atlassian、Slack深度集成。

• 内置 AWS、Azure、GCP、Cisco、TOGAF 等全套模板
• 实时多人编辑、评论审批，企业协作功能完备
• 免费版有对象数量限制，团队版价格较高

适合中大型团队，或者需要严格审批流程的甲方项目。

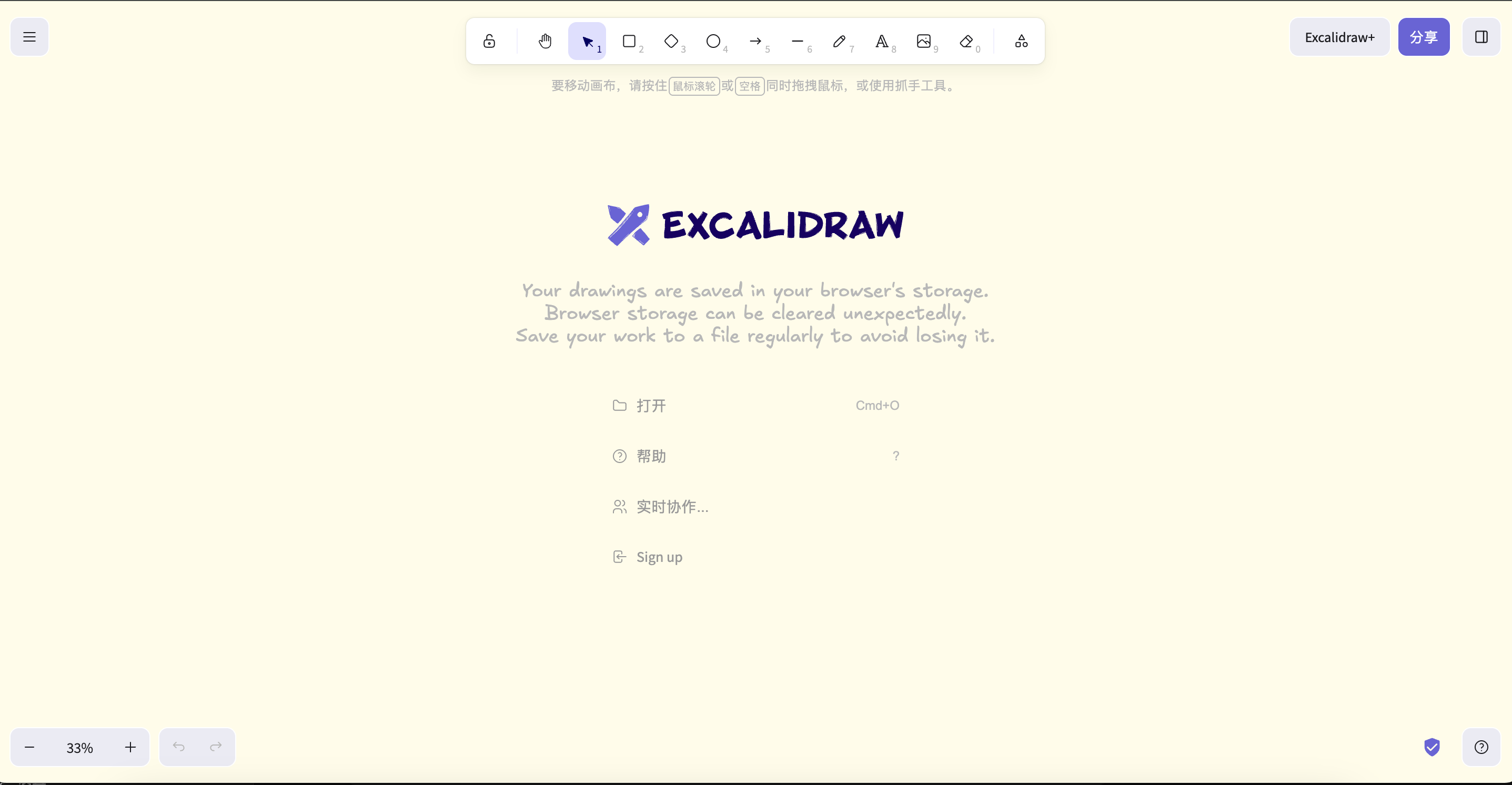

4. Excalidraw —— 极简手绘风格，快速画草图

一句话总结：无需登录，打开即画，手绘风天生亲切。

• 开源免费，默认手绘风格，非常适合快速记录思路
• 通过社区插件可以扩展图标库
• 复杂拓扑的精确度不如专业工具

适合个人脑暴、轻量原型演示，或者不想被工具束缚思路的时候。

5. Microsoft Visio —— 传统老牌，企业架构治理的标配

一句话总结：标准化符号库 + 企业级部署，但学习成本高且仅支持Windows。

• 拥有 UML、网络拓扑、数据库 ER 等标准符号库
• 需要 Office 365 高级版或单独购买
• 适合大型组织、严格规范的项目

如果你的公司已经全员 Office 365，或者甲方指定必须用 Visio，那没得选。

实测操作：5分钟画一张云架构图（以Draw.io为例）

1. 打开 diagrams.net，选择“新建空白图”
2. 调出图标库：左侧形状库→“更多形状”→勾选 AWS 或 Azure
3. 拖组件：把 VPC、EC2、Lambda、RDS 拖到画布，按逻辑摆好
4. 连线：用箭头连接组件，标注协议（如HTTPS、TCP）
5. 加说明：双击组件添加名称、IP 等信息
6. 导出：SVG（矢量）、PNG（位图）、嵌入 Markdown

如果需要多人协作，直接保存到 Google Drive，团队同时编辑自动同步。

画架构图的3个血泪教训

• 保持层次：用对齐、分布、颜色分组（比如同一子网用同色系），别让交叉线乱成一团
• 用标准符号：尽量用云厂商官方图标或 UML 规范，别人一看就懂
• 版本管理：如果不支持版本历史，手动保存 v1、v2 副本，避免改砸了回不去

总结

没有完美的工具，只有最适合你的。我的建议：

• 个人免费需求 → Draw.io 或 Excalidraw
• 团队协作、需要云厂商图标 → Lucidchart 或 NuromBoard
• 企业标准化治理 → Visio

先明确你的痛点，再试 1-2 个工具，形成团队统一的绘图规范。毕竟工具只是手段，把架构思路传递清楚才是核心。

如果你们团队有更好用的工具，欢迎在评论区留言交流，一起避坑~
