FCT 自动化测试系统的性能与稳定性，直接取决于其硬件架构与软件逻辑。一套高效的 FCT 系统需满足模块化、高兼容、高精度、易扩展四大要求，既能适配不同类型 PCBA，又能保障测试精度与效率。

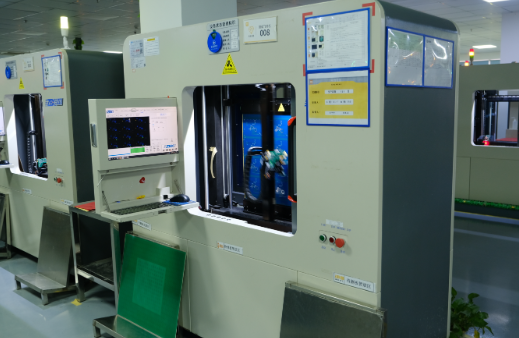

​一、FCT 测试系统硬件组成：五大核心模块协同

FCT 硬件系统采用模块化设计，由测试治具、程控仪器、数据采集单元、控制单元、负载模拟模块五部分组成，各模块独立工作、协同联动，构成完整测试闭环。

1. 测试治具（Fixture）：PCBA 的 “专属工位”

治具是承载 PCBA、实现电气连接的核心部件，直接决定测试稳定性与兼容性。

• 核心结构：定位模块（非对称定位销防呆）、压合模块（气动 / 肘夹快速压合，3 秒内换板）、探针模块（Pogo Pin 探针，接触电阻＜50mΩ，高密度板采用 0.3mm 间距探针）；

• 分类：针床治具（大批量、高密度，成本较高）、飞针治具（小批量、原型板，无需定制，灵活性高）；

• 设计要点：高频信号线屏蔽防串扰、探针布局对齐测试点、治具材质绝缘耐高温。

2. 程控仪器模块：精准提供激励信号

负责输出稳定电源、模拟输入信号，是测试精度的核心保障。

• 程控电源：提供多通道、高精度电压（0-30V 可调）、电流（0-10A 可调），支持过流 / 过压保护，纹波≤5mV；

• 信号发生器：输出模拟量（0-10V/4-20mA）、数字量（GPIO 高低电平）、通信信号（UART/I2C/SPI），频率精度 ±0.1%；

• 专用仪器：示波器（采样率 100MS/s，捕获波形）、逻辑分析仪（解析时序）、频谱分析仪（高频信号测试）。

3. 数据采集单元：同步采集响应数据

负责高精度采集 PCBA 输出的电压、电流、波形、通信数据，确保数据真实有效。

• 多通道采集卡：同步采集 16-64 路模拟信号，分辨率 12-16 位，采样率 10-100kS/s；

• 通信采集模块：解析 UART/I2C/SPI/CAN 等协议数据，校验帧格式、数据准确性；

• 边界扫描模块（JTAG）：无需探针，通过 JTAG 接口测试高密度板互连故障、芯片功能，适配 BGA/QFN 封装 PCBA。

4. 控制单元：系统 “大脑”，调度全流程

核心为工控机（工业电脑），负责运行测试软件、控制仪器、调度流程、处理数据、判定结果。

• 配置：四核 CPU、8GB 内存、固态硬盘，支持 7×24 小时连续运行，抗干扰、耐高温；

• 功能：一键启动测试、实时监控进度、显示测试日志、导出报告、故障报警。

5. 负载模拟模块：还原真实负载工况

模拟 PCBA 驱动的终端负载（电机、LED、继电器、显示屏），确保测试贴近实际使用场景。

• 类型：电子负载（可调电阻 / 恒流 / 恒压模式，适配电源板）、电机模拟器（模拟电机堵转 / 空载 / 满载）、LED 负载（恒流驱动，匹配不同功率 LED）；

• 设计要点：负载功率覆盖 PCBA 最大输出、散热良好、响应速度快。

二、FCT 测试系统软件架构：三层逻辑，高效调度

软件系统采用分层架构，分为应用层、控制层、驱动层，逻辑清晰、易开发、易维护。

1. 应用层：人机交互，操作便捷

提供 GUI 界面，负责参数配置、测试编辑、结果显示、报告导出、数据管理。

• 核心功能：测试序列编辑（拖拽式编程，无需代码）、参数阈值设置、实时波形显示、故障日志查询、历史数据追溯；

• 主流平台：LabVIEW（图形化编程，上手快）、Python（开源灵活，适配复杂逻辑）、TestStand（专业测试管理，多模块集成）。

2. 控制层：流程调度，核心逻辑

负责解析测试序列、控制仪器动作、同步采集数据、执行结果判定、联动硬件模块。

• 核心逻辑：按预设顺序执行测试步骤，如 “上电→电源测试→通信测试→驱动测试→断电”；实时比对实测值与阈值，异常立即终止测试并报警；

• 数据处理：滤波降噪、数据换算、协议解析、结果统计，确保数据精准可靠。

3. 驱动层：硬件适配，通信桥梁

负责与程控仪器、采集卡、治具等硬件通信，发送控制指令、接收硬件数据，屏蔽硬件差异。

• 通信协议：USB、RS-232、TCP/IP、GPIB，适配不同品牌仪器；

• 硬件适配：内置主流仪器驱动库（如是德科技、 Keysight），新增硬件无需修改上层逻辑，即插即用。

三、模块化设计的四大核心优势

1. 高兼容性，适配多品类 PCBA

模块化设计可快速更换治具、调整仪器配置、修改测试序列，适配电源板、控制板、通信板、驱动板等不同类型 PCBA，无需重新搭建系统。例如同一系统，更换治具后可测试 24V 电源板与 485 通信板，换线时间≤10 分钟。

2. 易扩展，满足升级需求

硬件可扩展通道数量、增加仪器模块（如新增 CAN 总线测试模块）；软件可新增测试项、优化判定逻辑、对接 MES/ERP 系统，适配产品迭代与产能提升。例如从单通道测试扩展为 4 通道并行测试，产能提升 3 倍。

3. 低成本，降本增效

模块化设计避免重复投入，核心硬件（工控机、仪器）可长期复用，仅需更换治具适配新产品；软件可复用测试逻辑，缩短开发周期，降低研发成本。相比定制化专用系统，模块化系统成本降低 30%-50%。

4. 易维护，快速排障

各模块独立工作，故障时可快速定位至具体模块（如探针接触不良、仪器通信异常），更换故障模块即可恢复运行，维护时间缩短 80%。同时软件支持远程诊断、在线升级，降低售后维护成本。

FCT 测试系统架构的核心是模块化硬件 + 分层软件，硬件五大核心模块协同工作，软件三层架构高效调度，实现高兼容、易扩展、低成本、易维护的设计目标。工程师搭建 FCT 系统时，需重点关注信号完整性、治具设计、仪器校准、软件容错四大要点，确保系统稳定、精准、高效运行，为量产质量提供可靠保障。
