引言：工商业储能面临的通信挑战

工商业储能系统正在经历一场根本性转变——从“单机独立运行”向“多机协同并网”演进。当系统需要同时协调多台储能变流器（PCS）、实时响应电网频率波动、并满足VDE-AR-N 4105等并网标准对动态支撑的严苛要求时，传统轮询式通信的缺陷便暴露无遗：控制周期抖动、多设备动作不同步、关键指令与监测数据抢占带宽。

这些问题直接导致：调频响应滞后、并离网切换不一致、系统可靠性下降。面对这些痛点，我们需要一种能够从根本上解决“确定性实时控制”难题的通信方案。本文基于EtherCAT实时以太网储能通信架构，进行EtherCAT数据结构讲解。

---

EtherCAT核心技术机制

EtherCAT（以太网控制自动化技术）以三大核心机制解决了上述难题：

1. 单帧处理所有从站：一个以太网帧遍历所有从站设备

2. 硬件级纳秒延迟：从站硬件直接处理数据，无需协议栈解析

3. 分布式时钟精确同步：所有从站共享同一系统时间基准

这三大机制确保多台PCS在调频、并离网切换等关键场景下动作整齐划一，响应精准可测。当能量管理系统（EMS）从“调度软件”升级为直接参与电网支撑的“控制中枢”时，EtherCAT便成为构建下一代工商业储能通信架构的必然选择。

---

EtherCAT数据帧结构

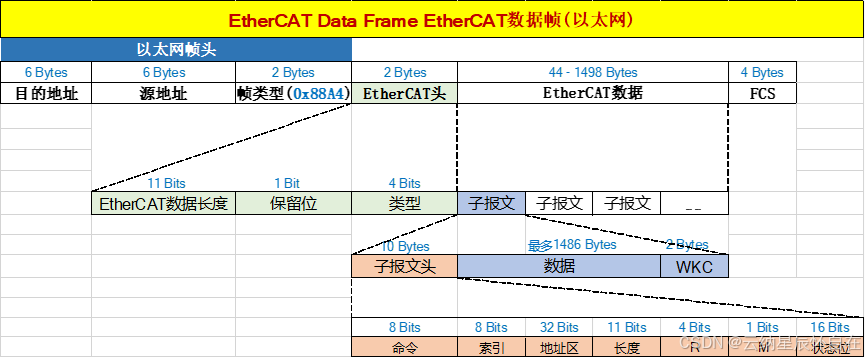

EtherCAT数据直接使用以太网数据帧传输，数据帧使用帧类型0x88A4。EtherCAT数据包括2个字节的数据头和44～1498字节的数据。数据区由一个或多个EtherCAT子报文组成，每个子报文对应独立的设备或从站存储区域，如下图所示。

Table 4 EtherCAT帧结构定义

No.	名称	定义
1	目的地址	接收方MAC地址
2	源地址	发送方MAC地址
3	帧类型	0x88A4
4	EtherCAT头: EtherCAT数据长度	EtherCAT数据区长度，即所有子报文长度总和
5	EtherCAT头: 类型	1: 与从站通信; 其余: 保留

子报文结构

每个EtherCAT子报文包含三个部分：

• 子报文头：指定寻址方式、读/写操作类型、数据长度等

• 数据域：实际的过程数据或服务数据

• 工作计数器（WKC）：记录子报文被从站正确操作的次数

工作计数器机制：主站为每个子报文设置预期的WKC值。发送时WKC初值为0，子报文每被一个从站正确处理，WKC增加一个预设的增量。主站通过比较返回的WKC与预期值，精确判断子报文是否被所有目标从站正确处理。这一过程由EtherCAT从站控制器（ESC）硬件自动完成，不同通信服务对应不同的WKC增量规则。

---

核心问题：数据量超过单帧限制时怎么办？

问题: EtherCAT多从站总数据量超过标准以太网数据帧如何处理？

回答：💥 EtherCAT数据帧逻辑分组。EtherCAT 确实基于标准以太网帧（64–1518 字节），当总数据量超过MTU（通常1500 字节）时，主站会主动发起“逻辑分组”，而非网络层的自动分片。从站硬件（ESC）对此过程完全无感，它只负责“盲写”内存。

标准以太网（IEEE 802.3）数据帧大小（包含目标MAC地址到帧校验序列FCS的所有字段）范围是64字节到1518字节。

💎核心机制：主站逻辑分组（Logical Fragmentation）

EtherCAT不依赖IP分片，而是由主站（Master）在配置阶段将总数据按从站（Slave）为单位进行切分，生成多个完整且独立的 EtherCAT 帧。

1. 分组原则：保证单个从站的数据完整性。一个从站PDO绝不会被拆散在两个帧中。
2. 帧结构：每个分组帧都是完整标准以太网帧（含MAC头、EtherType 0x88A4、FCS）。
3. 发送方式：在一个通信周期（如 1ms）内，主站连续发出这些分组帧（Frame 1, Frame 2...）。

💎从站视角：无状态处理（Stateless Processing）

EtherCAT实现硬实时的关键。从站ESC芯片处理逻辑：

1. 只认地址，不认帧：ESC根据FMMU 映射，直接从流经的帧中指定位置读取或写入数据到本地RAM。
2. 无需拼包：ESC不缓存上一帧的状态，也不重组数据。只要主站配置的映射正确，数据会自动落入正确的内存地址。
3. 原子性保证：同步管理器（Sync Manager）确保内存读写的原子性，避免“数据撕裂”。

Table 4 EtherCAT数据量超限的两种场景与对策

场景	标准 PDO（过程数据）	Mailbox / SDO（服务数据）
适用场景	硬实时 I/O（如电机控制）	非实时参数/文件传输
数据上限	单从站 PDO ≤ ~1486 字节（受 MTU 及协议头限制）	理论上无上限（支持分片传输）
超限处理	主站多帧分组（按从站切分，帧内数据完整）	协议层分片重组（类似 TCP，由从站 CPU 固件处理）
从站动作	硬件直写，无重组​	固件缓存，需重组​

📝关键结论

1. PDO严禁跨帧：在标准过程数据通信中，协议强制保证一个从站的数据在一个帧内是完整的。如果单个从站数据量过大（如 >1500 字节），必须改用 Mailbox（SDO）传输。
2. “分包”是主站行为：所谓的“拆包”是主站在应用层主动组织的多个独立指令，而非网络层对一个大数据包的物理切分。
3. 性能权衡：EtherCAT的PDO是为低延迟设计的，通常帧长仅几百字节；Mailbox才是为大容量设计的。
4. 总结：EtherCAT 通过主站多帧分组解决大数据量问题，从站硬件只负责“埋头干活”（写内存），拼包逻辑完全由主站屏蔽。

补充说明：UDP/IP方式传输

EtherCAT也支持通过UDP/IP协议格式传输，此时使用UDP端口0x88A4。这种方式适用于需要跨越IP网络（如通过路由器）的场景，但会引入额外的协议栈延迟，通常不推荐用于硬实时控制场景。

---

总结与适用边界

明确结论：EtherCAT通过“主站逻辑分组”机制，在不依赖IP分片的前提下，优雅解决了单帧容量限制问题。对于实时过程数据（PDO），单从站数据量需控制在约1486字节以内；对于大容量传输，应使用Mailbox机制并接受对应的延迟开销。

适用场景：

• 多台PCS协同并网控制

• 电网调频、并离网切换等确定性实时场景

• 符合VDE-AR-N 4105等标准的动态支撑应用

• 需要纳秒级同步精度的多轴/多设备系统

不适用的场景：

• 单从站超大PDO（>1500字节）——请改用Mailbox

• 跨路由器的广域网通信——考虑UDP封装并接受延迟

• 对EtherCAT协议无硬件支持的平台

版本说明：本文基于EtherCAT协议标准版本（IEC 61158），适用于主站协议栈版本如SOEM、IGH等主流实现。ESC硬件需支持相应的FMMU和同步管理器功能。

---
