床通道轨到轨CMOS运放:LMC6482AIM
简 介: 本文测试了TI公司LMC6482AIM双通道轨到轨CMOS运算放大器的基本特性。该芯片具有3V-15.5V宽工作电压范围、超低20fA输入偏置电流和轨到轨输入输出特性,适用于高阻抗传感器信号调理。测试发现其5V供电时工作电流仅0.8mA,15V时约1mA,能实现峰峰值10V的正弦波跟随放大。初始测试异常是由于电源引脚虚焊导致,修复后验证了其良好的信号跟随性能。该芯片特别适合便携式仪器、数据采集系统等低功耗应用场景。
关键词: LMC6482LMC6482轨到轨运放
**AD\Test\2026\May\TestSMLM6482.PcbDoc ***
01 【电路板上的运放】

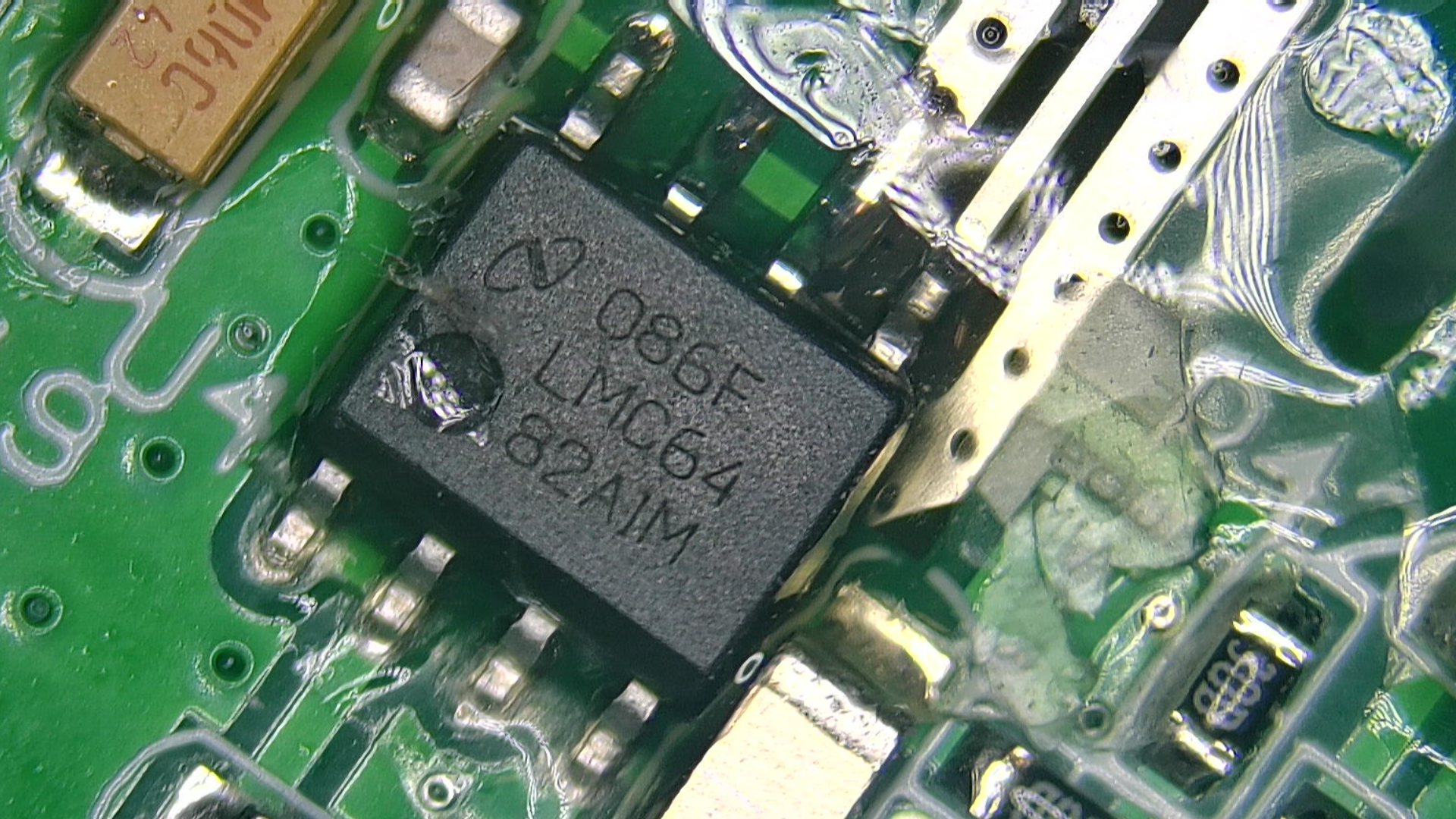

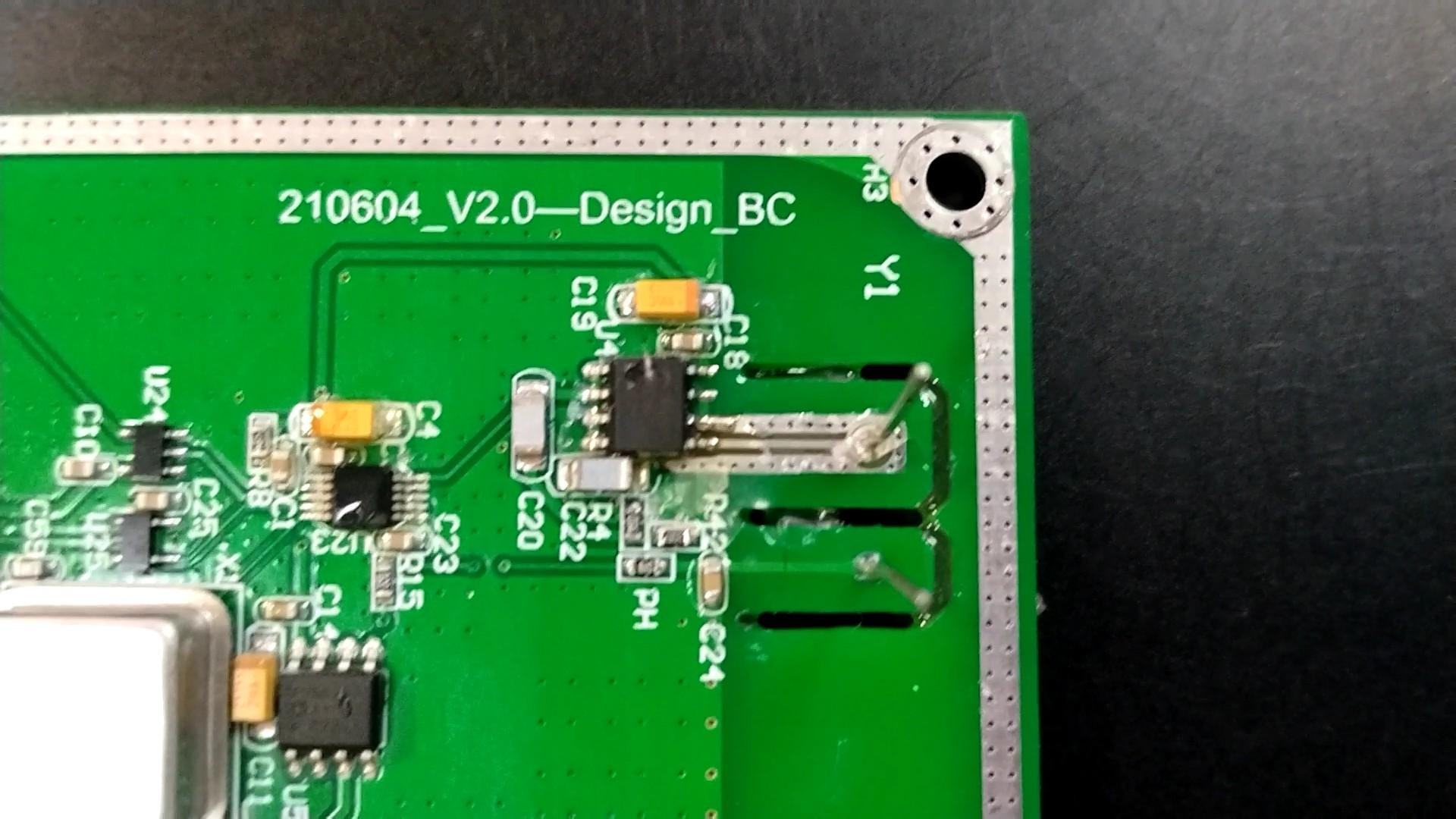

今天看看这款早期的仪器的电路, 它的前端是一个高阻抗, 放大器,主要连接化学离子探头, 比如像pH计的探头。 对应的芯片型号为LM6482这是一款TI公司的高阻抗运放。 在芯片旁边还有两个白色的器件, 看样子像电容, 但具体是什么特性是什么器件, 下面我们把它拆卸下来进行测试。

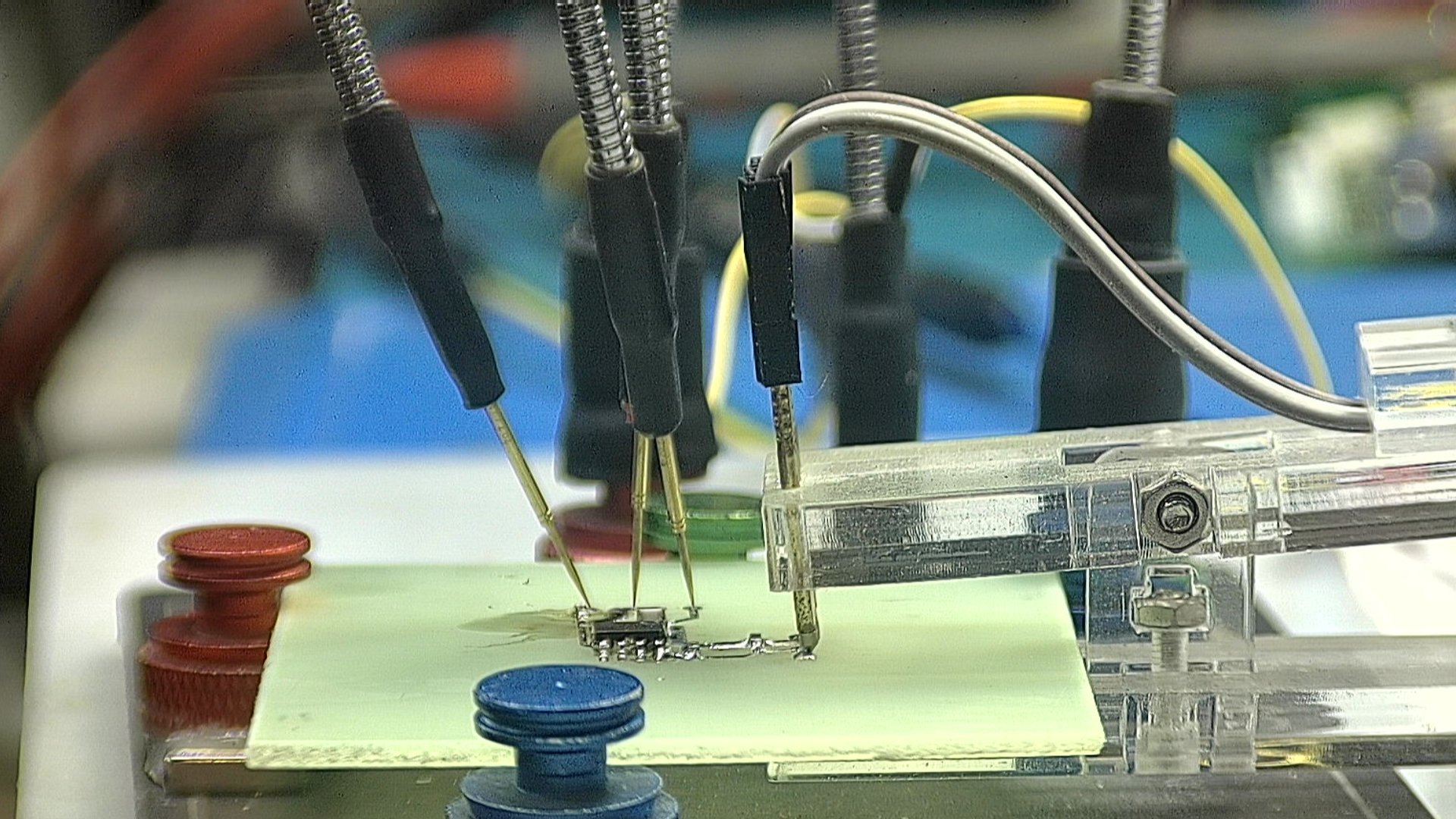

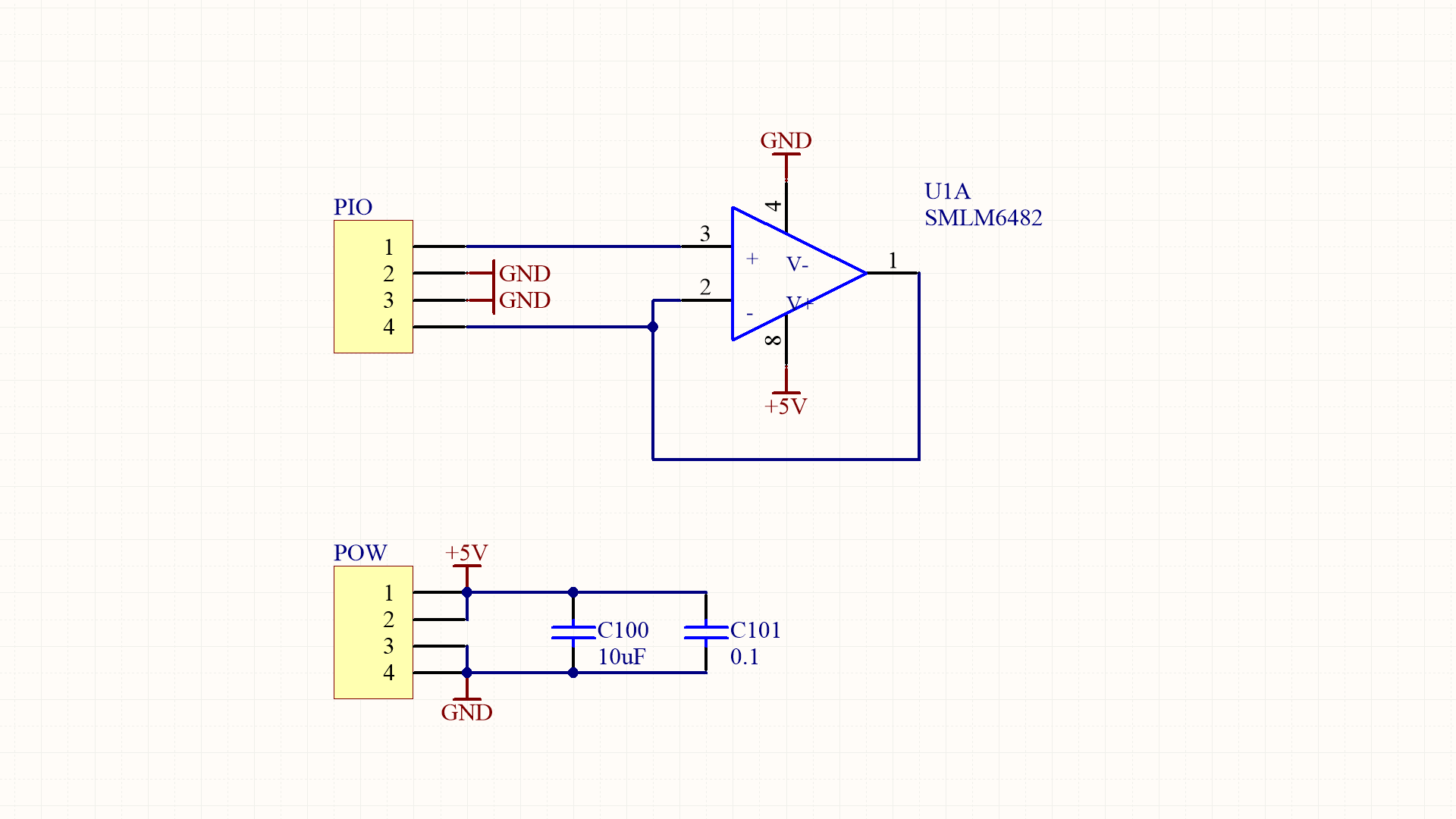

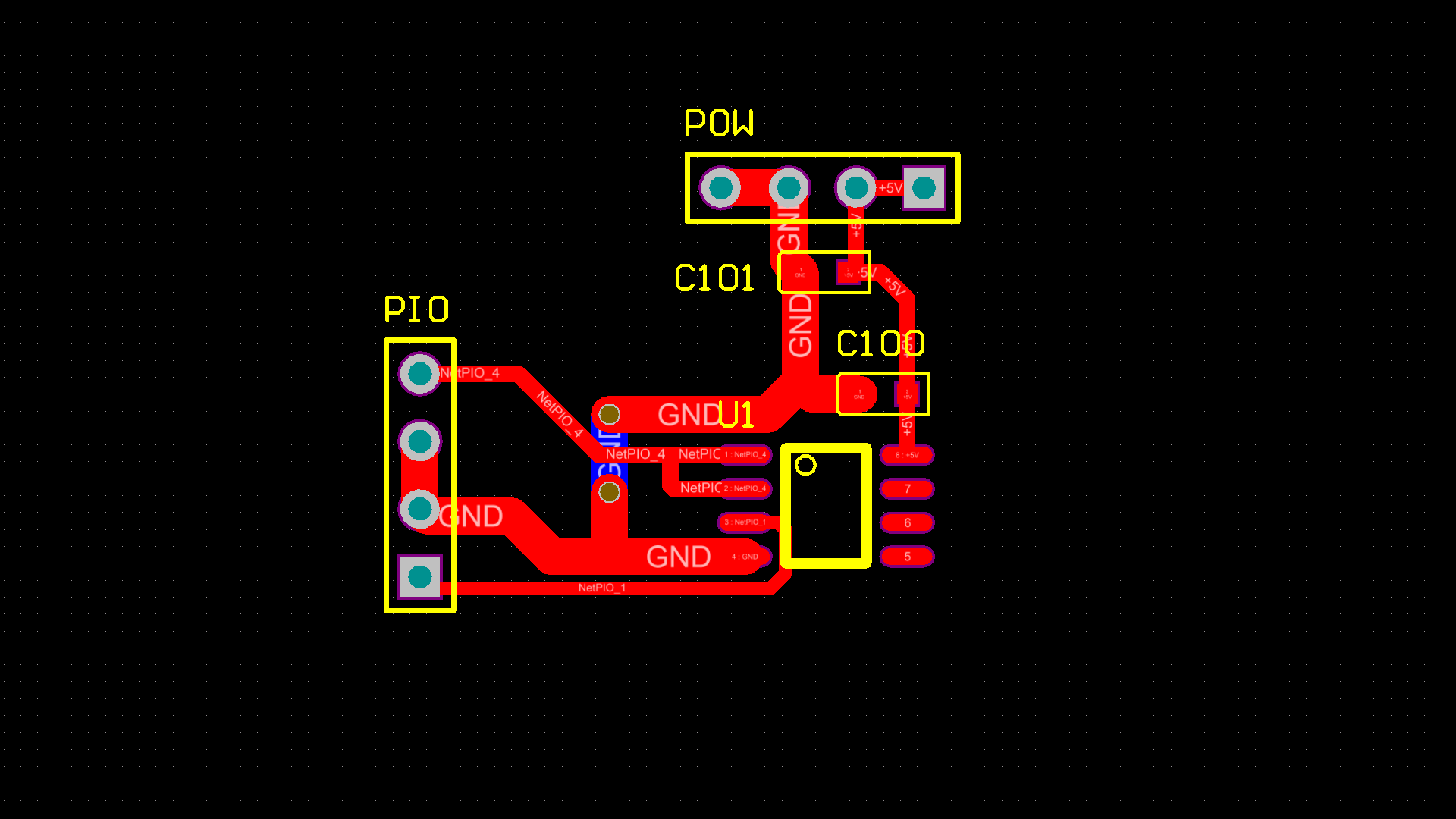

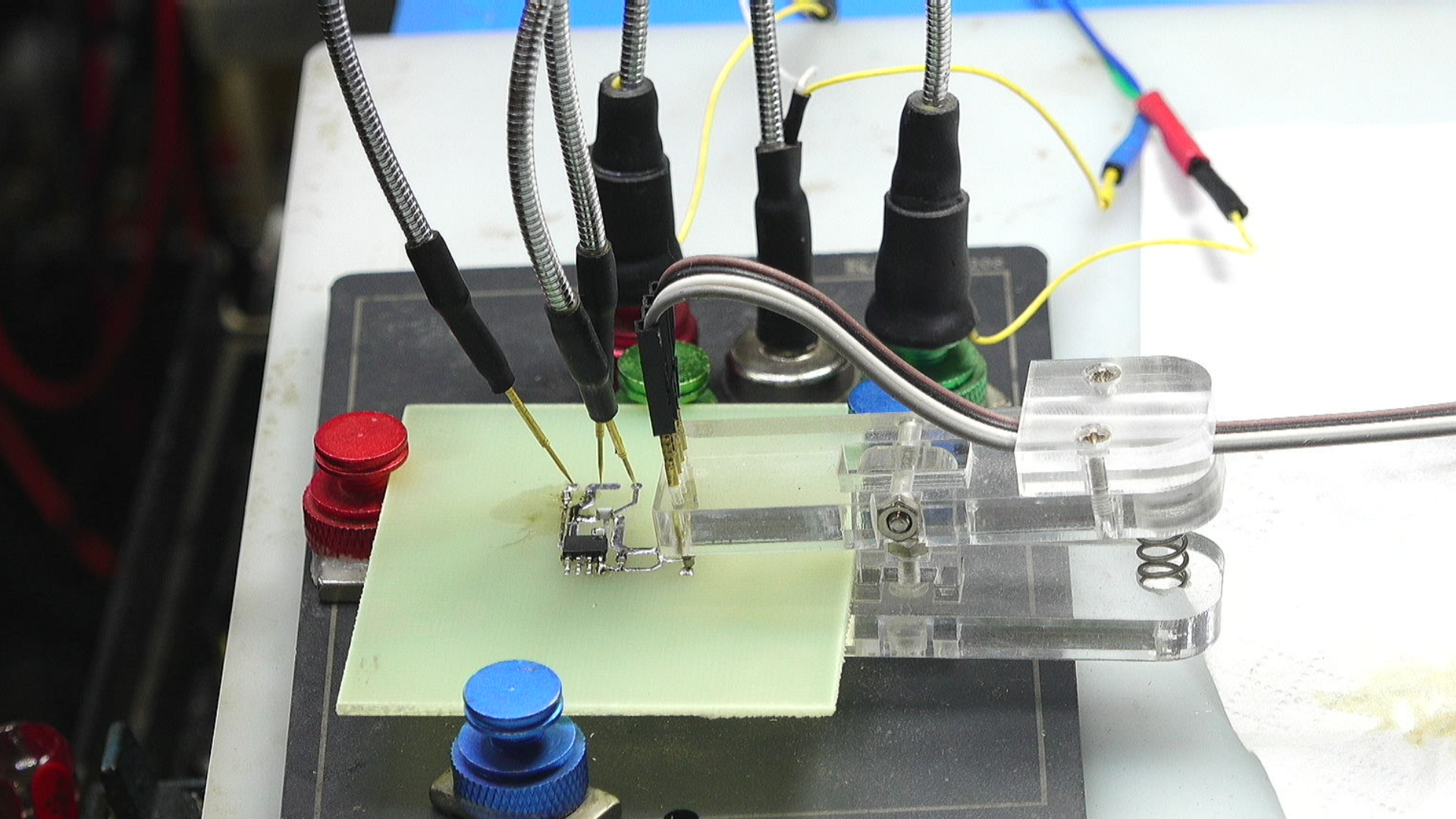

设计基本的测试电路, 选择它其中一路,使其形成跟随电路, 这是主要测量它的输入输出之间的同向关系, 并且测量它的输出信号的速度、摆率以及范围。 通过铺设单面PCB适合一分钟制板方法一分钟之后得到电路板, 焊接电路板,清洗之后, 使用弹簧夹子引入正五伏的工作电源。 在它的同相输入端输入一个峰峰值为5伏, 中间偏置电压为2.5伏的正弦信号。 这个信号的频率为1K赫兹。 原本想他应该是输出百输出范围是轨道轨, 所以此时它的输出应该与输入信号是相同的一个信号。 但是测试结果令我们感到惊讶, 可以看到它的输出结果只有在信号的正半周, 也就是大于2.5伏之后, 它的波形还接近于输入信号。 但是当输入信号小于2.5伏的时候,它突然降低到0。

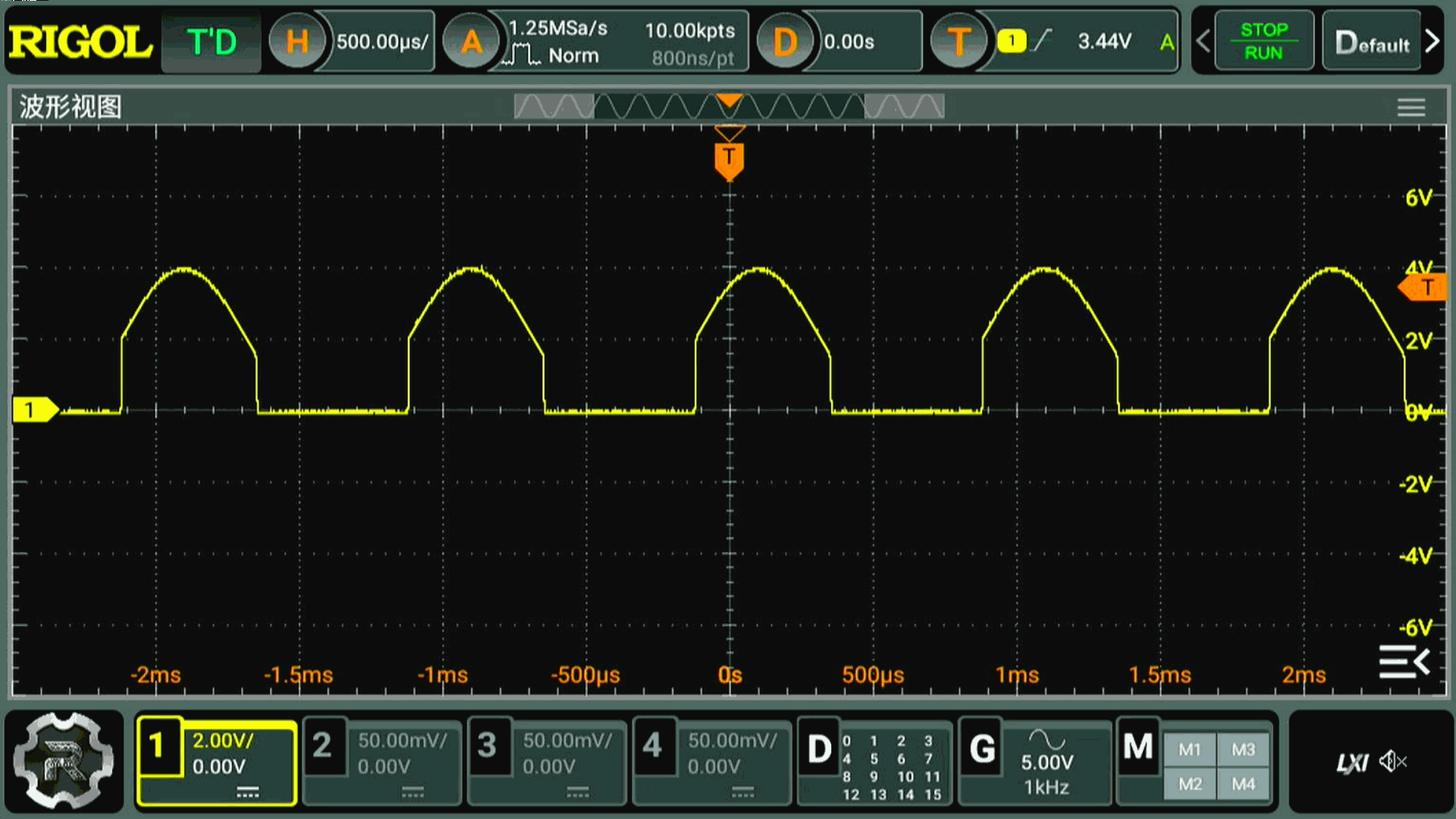

▲ 图1.1 输出信号

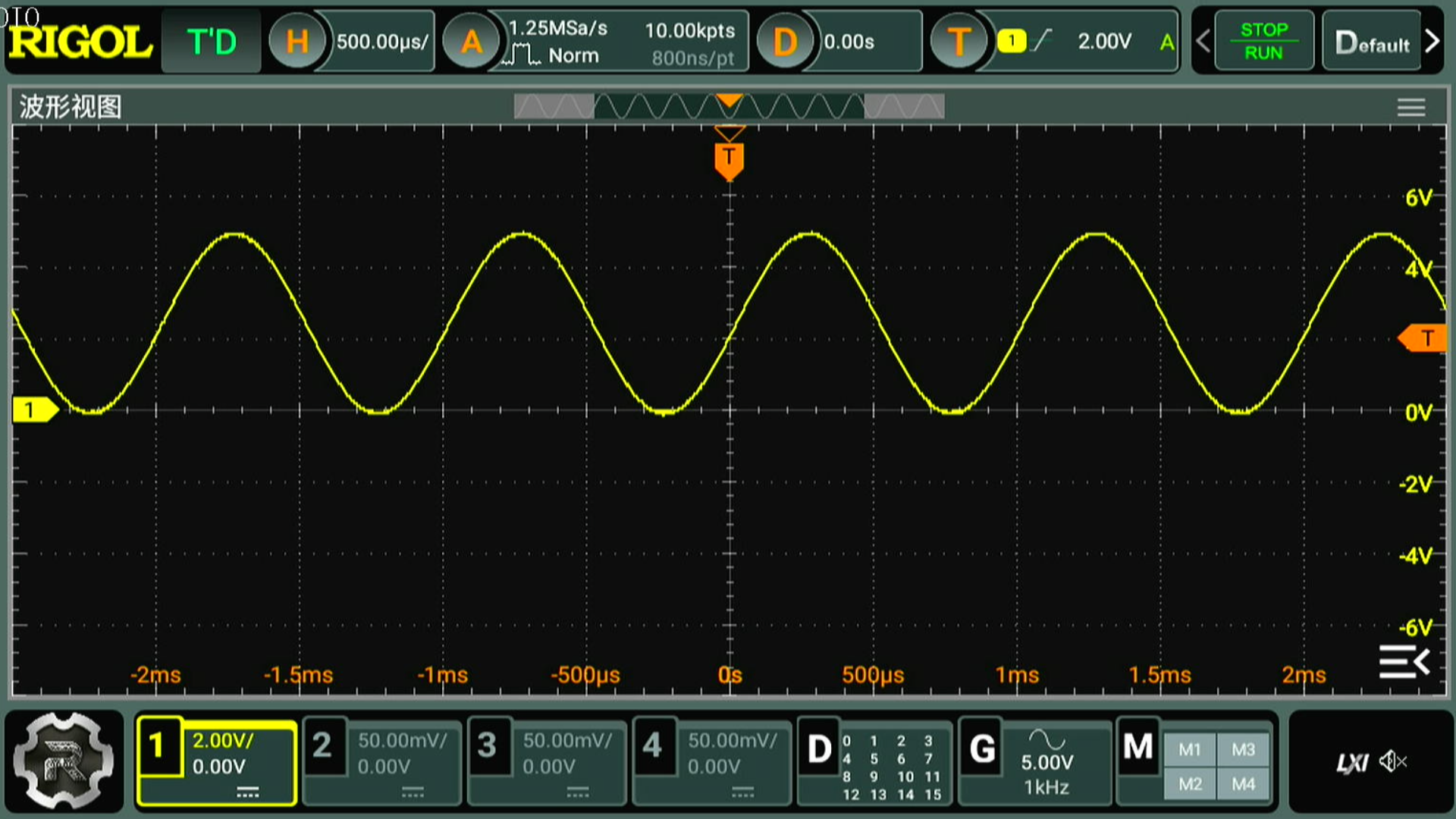

后来经过检查发现是芯片焊接的过程中, 它的正电源没有能够焊接的焊盘上。 所以这也解释了为什么开始我注意到运放它的电源工作电流只有呃是0毫安, 重新焊接上运放工作电源引脚之后, 我们可以看到,它的工作电流现在是0.8毫安。 信号输出也变得正常了, 输出的范围达到了正负工作电源的范围。

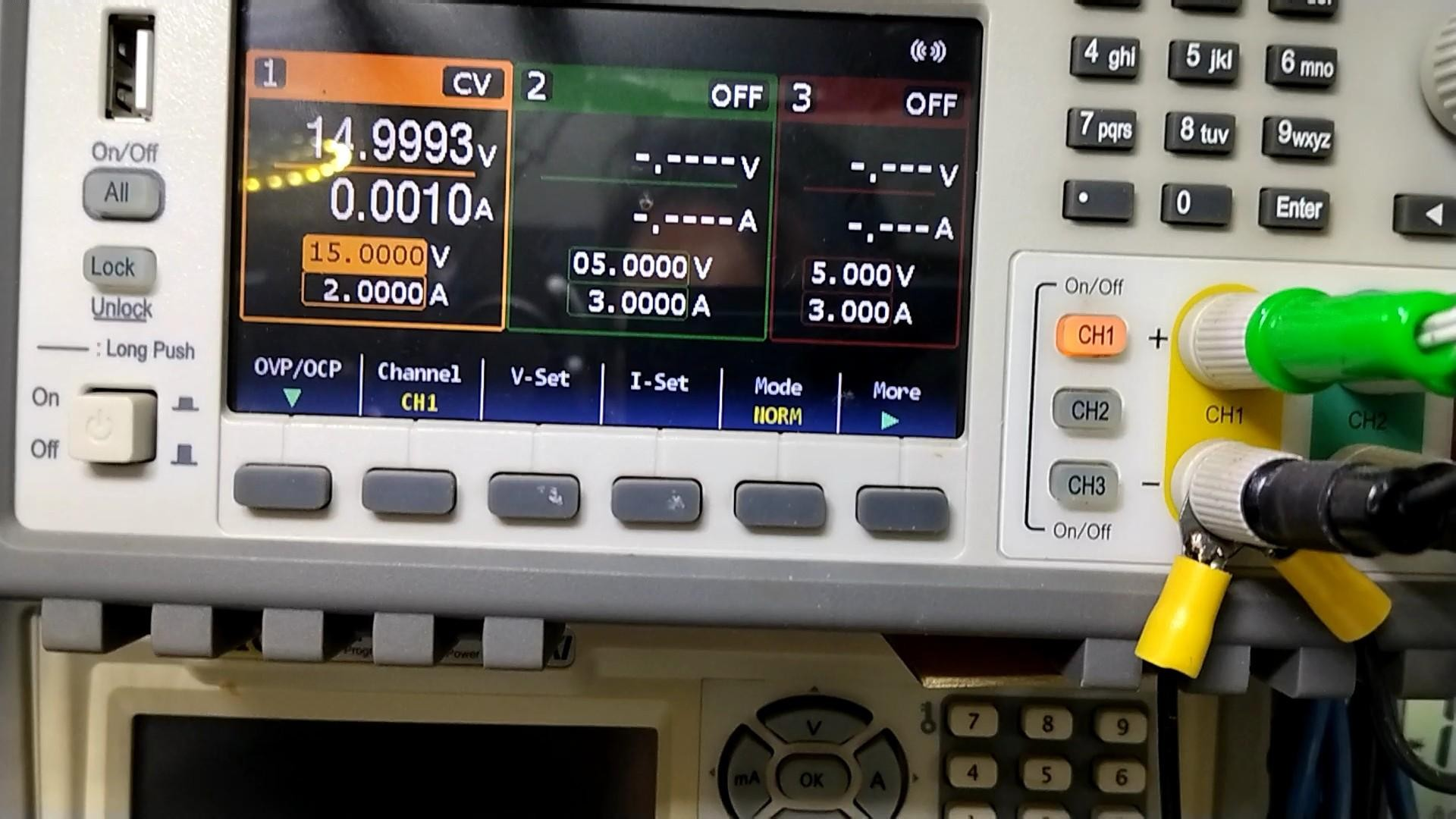

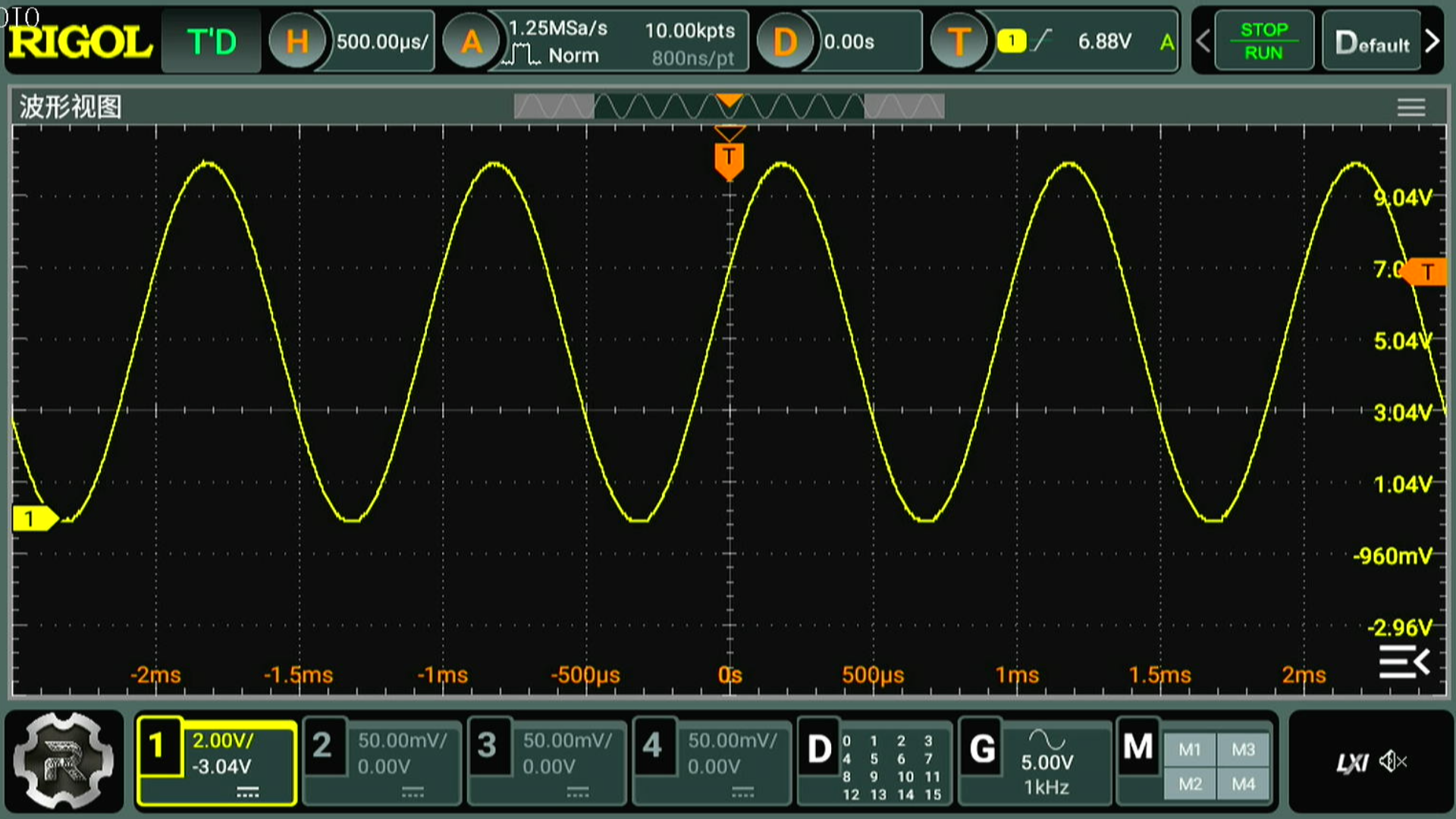

根据它的数据手册可以知道它最大工作电压可以达到15伏, 现在给它提供15伏的工作电源, 它的工作电流上升到一毫安左右, 在输入端提供峰峰值为10伏, 偏移量为5伏的正弦波, 它的输出信号也能达到峰峰值为10伏的正弦波跟随信号, 由此我们验证了它本身比较大的工作电压范围, 在这范围内它都能够很好的完成信号的跟随放大。

一、总结
本文测试了轨道轨 CMOS 运放LMC6482的基本特性。 它的工作电流非常小, 在五伏工作下,它只有0.8毫安的工作电流。 工作在跟随放大状态, 它的输入输出电压可以达到工作电源的范围。

02 【AI识别结果】

芯片识别结果
型号确认
根据芯片丝印 LMC64 82AIM(因视角和磨损,完整型号为 LMC6482AIM),这是德州仪器(TI,原国家半导体NS)生产的 双通道轨到轨CMOS运算放大器,封装为SOIC-8贴片。
核心功能与特点
| 参数/特性 | 说明 |
|---|---|
| 器件类型 | 精密CMOS运算放大器(双通道) |
| 供电电压 | 3V~15.5V,支持单/双电源供电 |
| 输入偏置电流 | 超低,典型值20fA(fA级) |
| 轨到轨特性 | 输入/输出均支持轨到轨(Rail-to-Rail) |
| 带宽 | 1.5MHz增益带宽积 |
| 压摆率 | 1.3V/μs |
| 工作温度 | -40℃ ~ +85℃(工业级) |
典型应用场景
- 高阻抗传感器信号调理(如光电二极管、压电传感器)
- 低功耗电池供电设备(便携式仪器、数据采集系统)
- 精密缓冲器、仪表放大器前端
- 低噪声信号放大电路(因低输入电流,适合高阻抗源)
