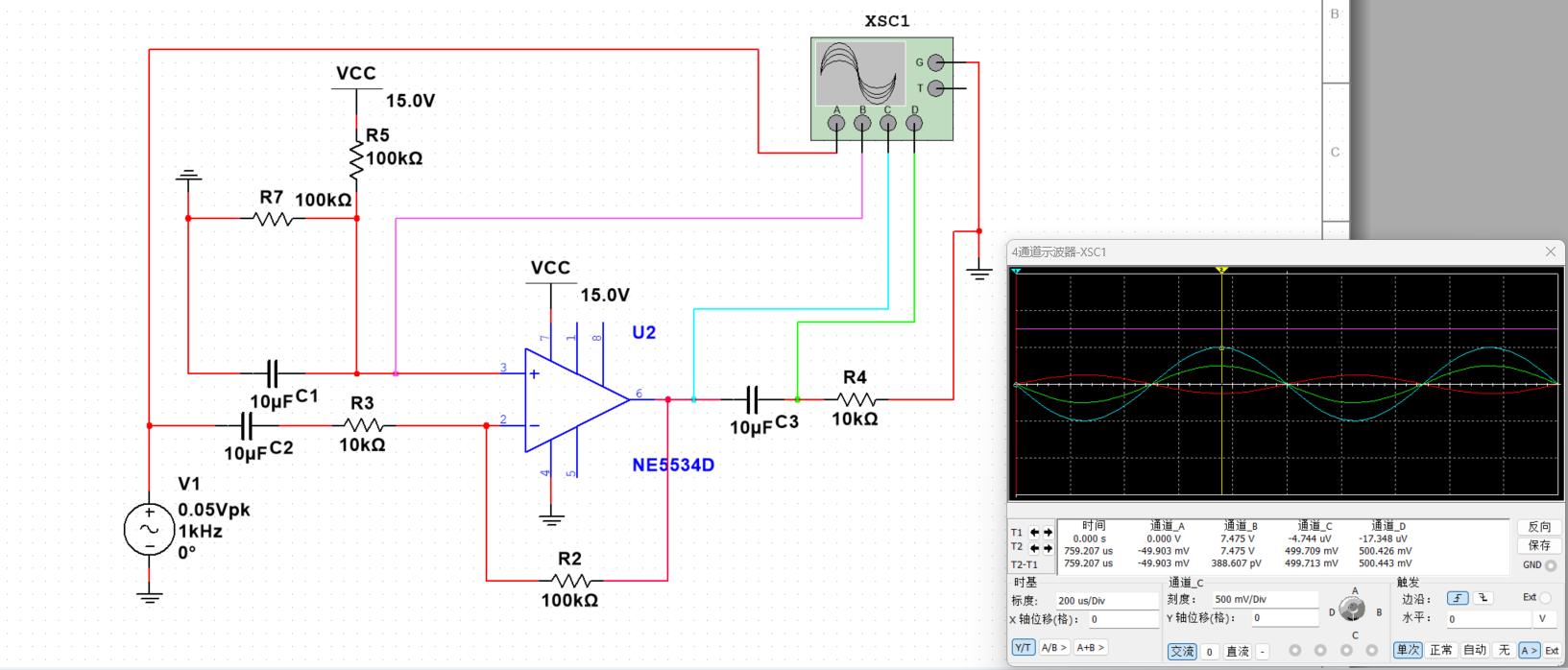

一、单电源反相10倍放大器：

在模拟电路设计中，受限于系统供电，我们常需在单电源（如 +15V）下处理正负交变的音频或交流信号。本文以 NE5534 运放为例，展示如何设计一个增益为 10 倍的单电源交流反相放大器，并剖析各元件的工程作用。

电路核心参数

供电： +15V 单电源 (Pin 7 接 VCC，Pin 4 接 GND)
输入： 1kHz, 50mVpk 正弦波
输出： 1kHz, 500mVpk 反相正弦波 (增益 -10 倍)

元件功能与布局解析

为了在单电源下无失真地放大交流电，设计的核心思路是：“直流加偏置，交流加耦合”。具体元件作用如下：

1. 偏置与虚地网络（建立直流工作点）

R5, R7 (100kΩ) - 分压偏置电阻
- 位置： 串联于 VCC (15V) 与 GND 之间，中点接运放同相端 (Pin 3)。
- 作用： 产生 7.5V (VCC/2) 的直流偏置电压，构建“虚地”。将交流信号整体抬高，为其提供最大且对称的动态摆动空间，避免负半周发生削波失真。
C1 (10μF) - 旁路/滤波电容
- 位置： 跨接在 Pin 3 (7.5V 节点) 与 GND 之间。
- 作用： 滤除电源带来的高频噪声。在交流等效电路中，C1 将 Pin 3 交流短路到地，满足了反相放大器“同相端交流接地”的理论前提。

2. 输入与反馈网络（决定交流增益）

C2 (10μF) - 输入耦合电容
- 位置： 串联于交流信号源与输入电阻 R3 之间。
- 作用： 隔直通交。隔离信号源的 0V 直流电位，防止运放输入端的 7.5V 偏置电压倒灌流失；同时允许 1kHz 交流信号低损耗通过。
R3 (10kΩ) 与 R2 (100kΩ) - 增益设置电阻
- 位置： R3 串联在输入端，R2 跨接在输出端 (Pin 6) 与反相端 (Pin 2) 之间。
- 作用： 构成深度负反馈网络。R3 决定电路输入阻抗，R2 与 R3 共同决定交流电压增益：
```
Av=−R2/R3=−10Av=−R2/R3=−10
```
  倍。

3. 输出与负载网络（输出纯净信号）

C3 (10μF) - 输出耦合电容
- 位置： 串联于运放输出端 (Pin 6) 与外部负载之间。
- 作用： 剥离输出信号中携带的 7.5V 直流偏置，向后级设备输出围绕 0V 摆动的纯交流信号，防止直流损坏后级电路。
R4 (10kΩ) - 假负载电阻
- 位置： 接在电容 C3 之后与 GND 之间。
- 作用： 模拟后级设备的输入阻抗以验证运放驱动能力；同时为 C3 提供直流充放电回路，确立输出信号 0V 的绝对参考电位。

设计总结

单电源交流运放电路的精髓可概括为两点：

直流处理： 必须抬升偏置（VCC/2），确保信号有完整的摆动空间。
交流处理： 必须使用电容隔离（输入/输出耦合），做到“直流不出门，交流无损耗”。

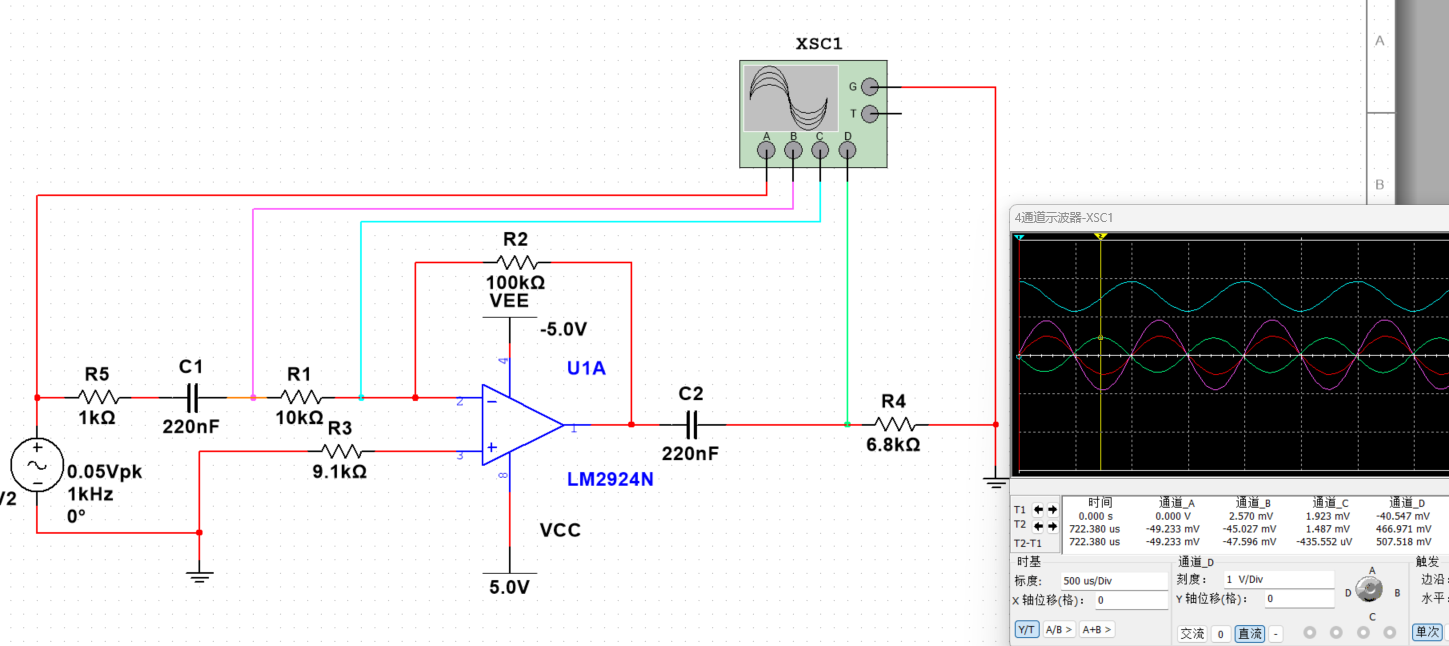

二、双电源反相10倍放大器

1、电路功能

本电路为交流耦合反相比例放大器，采用 ±5V 双电源供电，对频率为 1kHz、幅值为 50mVpk 的正弦信号实现10倍电压放大并反相输出，输出幅值约 466mVpk，相位与输入相差 180°。

2、元件功能与位置说明

输入级（信号预处理）

R5（1kΩ） ：位于信号源与耦合电容之间，为输入限流保护电阻，防止信号源异常时过流损坏运放输入端。

C1（220nF） ：位于 R5 与 R1 之间，为输入耦合电容，隔断直流偏置，仅允许交流信号进入放大级，与 R1 构成高通滤波器，截止频率约 72Hz。

放大级（核心运算电路）

R1（10kΩ） ：连接于 C1 与运放反相端（−）之间，为反相输入电阻，与反馈电阻 R2 共同决定闭环增益。

R2（100kΩ） ：跨接于运放输出端与反相输入端（−）之间，为负反馈电阻，引入电压并联负反馈，使电路增益稳定在 Av=−R2/R1=−10A_v = -R_2/R_1 = -10 Av=−R2/R1=−10。

R3（9.1kΩ） ：连接于运放同相端（+）与地之间，为偏置补偿电阻。其阻值满足 R3≈R1∥R2≈9.09kΩR_3 \approx R_1 \parallel R_2 \approx 9.09\text{k}\Omega R3≈R1∥R2≈9.09kΩ，用于补偿运放两输入端偏置电流不对称引起的直流误差。

U1A（LM2924N） ：双电源供电（VCC=+5V，VEE=−5V）运算放大器，工作于线性放大区，执行反相比例运算。

输出级（信号提取）

C2（220nF） — 位于运放输出端与负载之间，为输出耦合电容，隔断运放输出中可能存在的直流偏置，仅向负载传递放大后的纯交流信号，与 R4 构成高通滤波器，截止频率约 107Hz。

R4（6.8kΩ） — 位于 C2 之后接地，为输出负载电阻，模拟实际应用中的后级负载，为输出信号提供电流回路，确保 C2 正常工作。

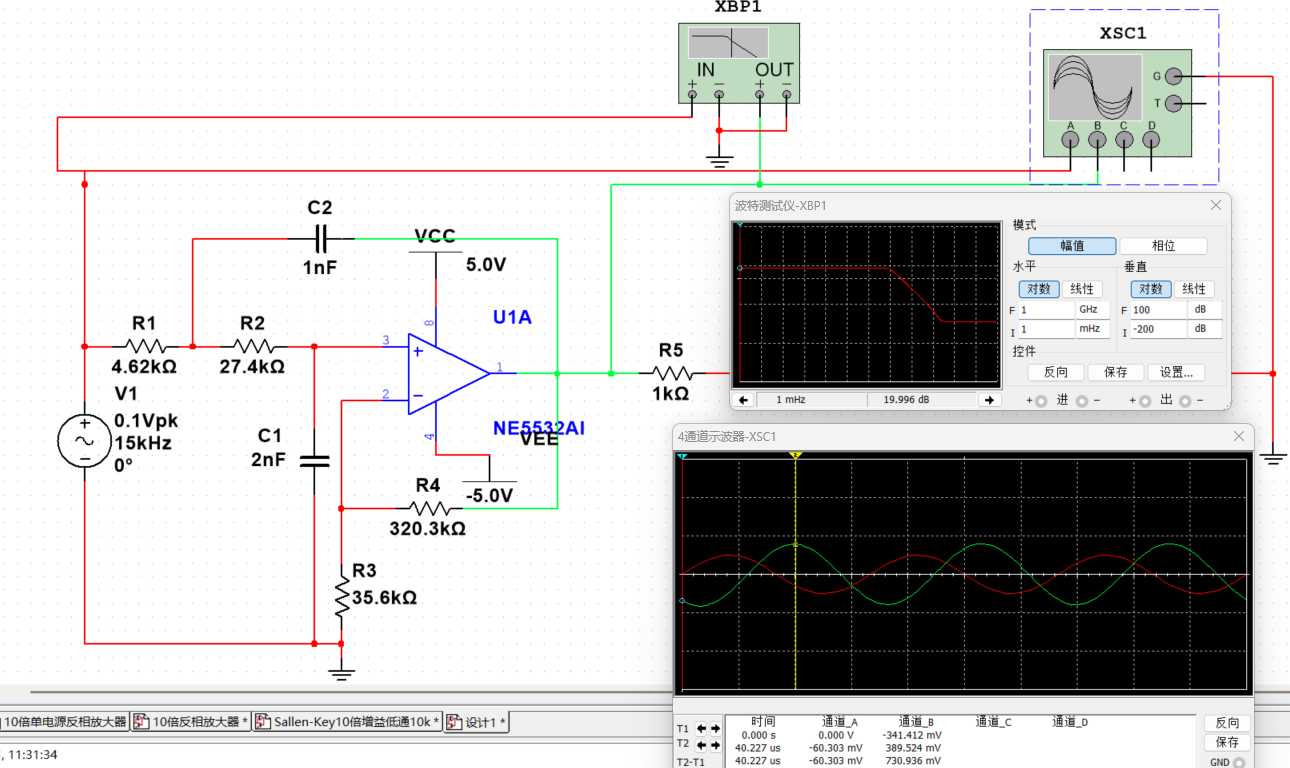

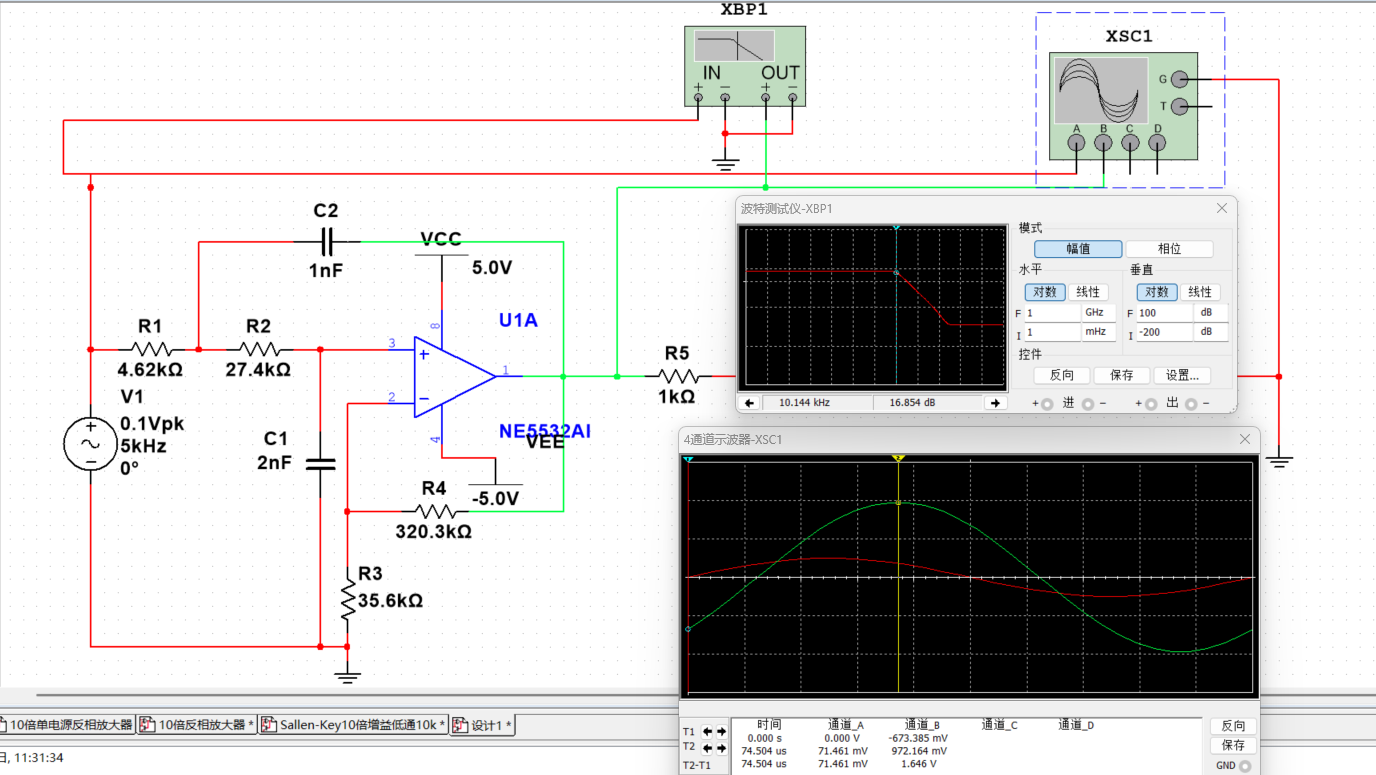

三、Sallen-Key低通滤波器（查表法设计）

1、电路功能

本电路为10倍增益二阶 Butterworth 有源低通滤波器，采用经典 Sallen-Key 拓扑结构，以 NE5532AI 运算放大器为核心，±5V 双电源供电。电路对输入交流信号实现选频放大：截止频率（10kHz）以下的信号被放大10倍（20dB）输出；截止频率以上的信号以 −40dB/十倍频的斜率快速衰减，具有最平坦的通带幅频特性（Butterworth 响应，Q=0.707）。

2、元件功能与位置详解

输入滤波网络（决定频率特性）

R1（4.62kΩ） ：位于输入端与滤波网络之间，为第一级串联电阻。与后级电容共同决定截止频率，同时对信号源起限流保护作用。

R2（27.4kΩ） ：位于 R1 与运放同相端（+）之间，为第二级串联电阻。与 C1 在同相端节点形成低通极点，配合 R1 精确设定截止频率。两电阻阻值差异较大（约6倍），与两电容容值差异配合，共同实现 Butterworth 最优 Q 值。

C2（1nF） ：跨接于 R1-R2 中间节点与运放输出端之间，为正反馈电容（滤波反馈电容）。这是 Sallen-Key 拓扑的核心元件：在高频段阻抗降低，将输出信号反馈回输入节点，形成频率相关的正反馈，塑造滤波器的谐振特性与 Q 值，是实现二阶响应的关键。

C1（2nF）：位于运放同相端（+）与地之间，为对地旁路电容。与 R2 在同相端形成一阶低通衰减，高频时阻抗降低使同相端电位趋近于地，与 C2 协同决定截止频率和滚降特性。

增益设置网络（决定放大倍数）

R4（320.3kΩ） ：连接于运放输出端与反相端（−）之间，为增益反馈电阻。引入电压负反馈，与 R3 共同精确设定同相放大倍数，同时其取值直接影响滤波器 Q 值——增益越大，Q 越高，通带边缘越趋于峰化。

R3（35.6kΩ） ：连接于运放反相端（−）与地之间，为增益下拉电阻。与 R4 构成分压网络设定闭环增益：

核心放大器（执行运算）

U1A（NE5532AI）：采用 ±5V 双电源供电（VCC=+5V，VEE=−5V），工作于线性区，执行同相比例放大。双电源确保运放输出能在零点两侧对称摆动，正负半周均可完整放大，消除单电源无偏置时的波形截断失真。NE5532AI 具有低噪声、高压摆率特性，适合音频及精密信号处理场合。
