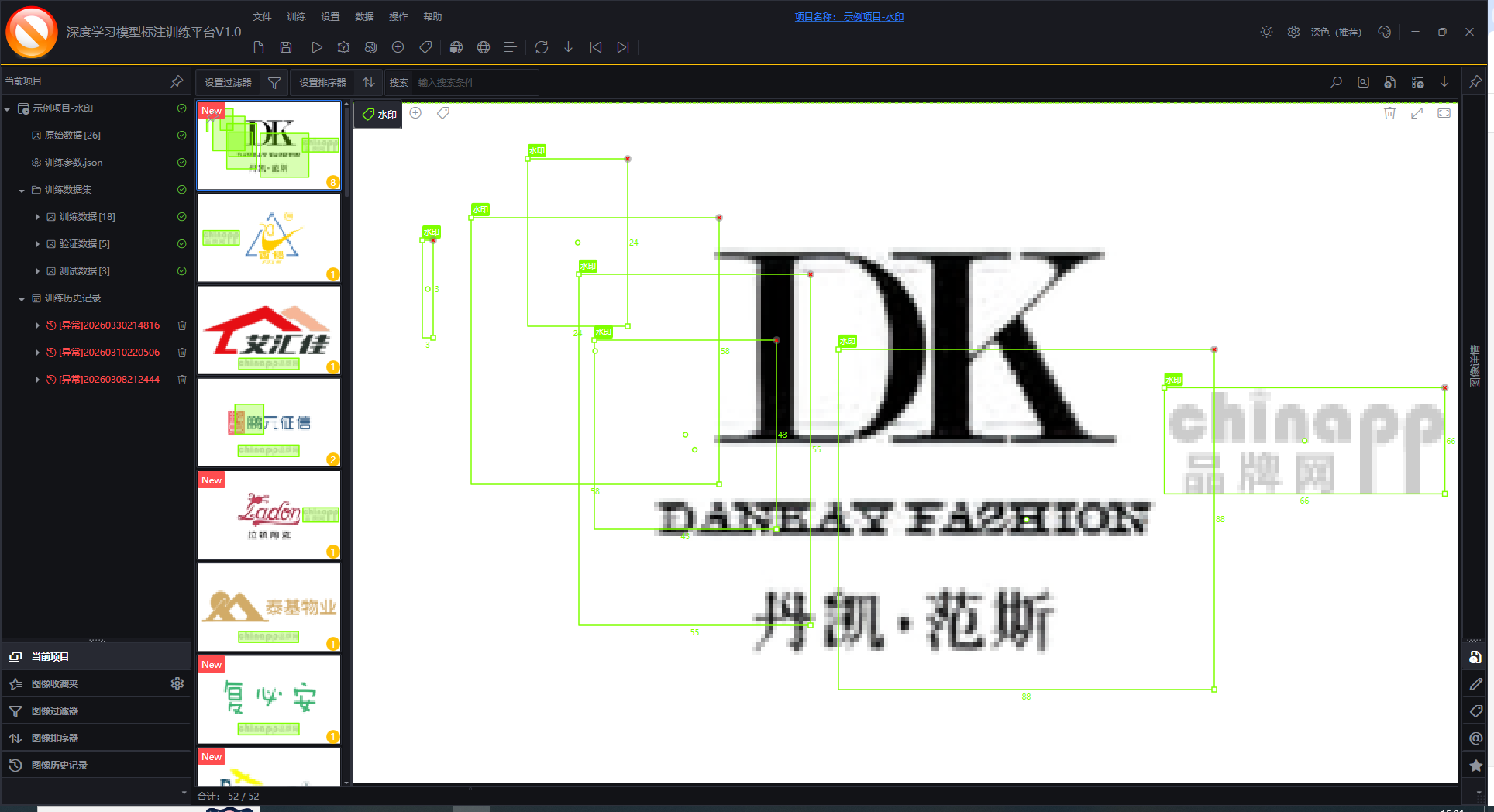

深度学习模型标注训练平台：WPF-PythonTrainer

---

H.App.PythonTrainer

---

H.LabelImg.ShapeBox

.

项目概述

这是一个基于 WPF (Windows Presentation Foundation) 开发的 YOLOv8 深度学习训练工具。项目将 C# WPF 桌面应用与 Python YOLOv8 训练框架相结合，提供可视化的训练管理界面。

---

一、项目架构概览

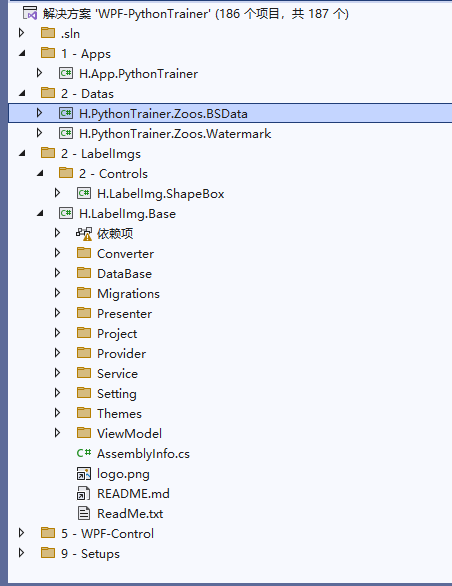

1.1 整体结构

WPF-PythonTrainer/
├── Document/           # 文档资源
├── Solution/           # Visual Studio 解决方案
├── Source/             # 源代码
│   ├── Apps/           # 主应用程序
│   │   └── H.App.PythonTrainer/
│   │       ├── Assets/      # Python脚本、配置文件
│   │       ├── Data/        # 数据模型层
│   │       ├── Project/     # 项目管理
│   │       └── Provider/    # 服务提供者
│   ├── Datas/          # 数据模块
│   ├── Setups/         # 安装程序
│   └── WPF-LabelImg/   # 图像标注工具（子模块）

1.2 核心模块说明

模块	职责	关键文件
Data/Yolov8	YOLO训练数据模型	YoloTrain.cs, YoloConfig.cs, DataSet.cs
Project	项目管理服务	TrainerFileProjectService.cs, TrainerFileProjectItem.cs
Provider	工具类与扩展	PythonTrainerHelper.cs, YOLOJsonSaver.cs
Assets	Python脚本资源	train_config.py, yolo_detect.py, config.json

---

二、核心技术栈

2.1 前端技术

• WPF (Windows Presentation Foundation) - UI框架
• MVVM 模式 - 数据绑定与视图分离
• .NET 6+ - 运行时环境

2.2 后端/数据

• YamlDotNet - YAML配置文件读写
• JSON序列化 - 配置数据交换
• Python 3.10 - YOLO训练引擎

2.3 深度学习

• Ultralytics YOLOv8 - 目标检测模型
• ONNX - 模型导出格式

---

三、循序渐进学习路线

阶段 1：环境搭建与项目运行（1-2天）

3.1.1 环境准备

必备工具：

• Visual Studio 2022（含 .NET 桌面开发 workload）
• Python 3.10+
• Git

3.1.2 安装依赖

# 安装Python依赖
pip install ultralytics onnxruntime opencv-python

# 克隆项目
git clone <项目地址>
cd WPF-PythonTrainer-发布

3.1.3 运行项目

1. 打开 Solution/WPF-PythonTrainer.sln
2. 设置 H.App.PythonTrainer 为启动项目
3. 按 F5 运行

阶段 2：理解项目结构与数据流（2-3天）

3.2.1 应用入口分析

App.xaml.cs - 应用启动配置：

// 核心服务注册
services.AddProject<TrainerFileProjectService>(x => x.Extenstion = ".db");
services.AddSingleton<IAppSaveService, AppSaveService>();
services.AddTag<ProjectTagService>(x => {
    x.Tags.Add(new Tag() { Name = "训练数据", Background = Brushes.Green });
    x.Tags.Add(new Tag() { Name = "测试数据", Background = Brushes.Gray });
    x.Tags.Add(new Tag() { Name = "验证数据", Background = Brushes.LightSkyBlue });
});

关键点：

• 使用依赖注入（DI）模式管理服务
• 标签系统用于数据分类（训练/测试/验证）
• 项目数据持久化存储在 .db 文件中

3.2.2 核心数据模型

YoloTrain.cs - 训练核心类：

public class YoloTrain : DisplayBindableBase, ITrain
{
    public ITrainerFileProjectItem Project { get; set; }
    public DataSet DataSets { get; set; }      // 数据集管理
    public Runs Runs { get; set; }            // 训练结果管理
    public ConfigYaml DataYaml { get; set; }   // 配置文件
}

数据流转流程：

用户操作 → YoloTrain → DataSet/Train/Val/Test → 图像/标签文件
                                              → data.yaml配置
                                              → Python脚本执行
                                              → Runs结果目录

3.2.3 数据集结构

项目使用标准 YOLO 数据集格式：

项目目录/
├── datasets/
│   ├── train/
│   │   ├── images/     # 训练图像
│   │   └── labels/     # 训练标签（YOLO格式）
│   ├── val/
│   │   ├── images/     # 验证图像
│   │   └── labels/     # 验证标签
│   └── test/
│       ├── images/     # 测试图像
│       └── labels/     # 测试标签
├── runs/               # 训练结果
├── config.json         # 训练配置
├── train_config.py     # 训练脚本
└── yolov8n.pt          # 预训练模型

阶段 3：深入核心功能实现（3-5天）

3.3.1 数据集分割机制

YoloTrain.SplitDataSetByTag() 方法：

public (bool success, string message) SplitDataSetByTag(Action<string> logAction)
{
    // 1. 确保目录存在
    this.CreateDirectory();

    // 2. 根据标签复制文件到对应目录
    CopyTo("训练数据", this.DataSets.Train, ...);
    CopyTo("测试数据", this.DataSets.Test, ...);
    CopyTo("验证数据", this.DataSets.Val, ...);

    // 3. 更新项目树
    this.Project.UpdateTrainTree();
}

核心逻辑：

• 通过标签系统区分数据用途
• 使用硬链接（Hard Link）避免重复复制
• 自动生成对应的标签文件

3.3.2 训练流程控制

训练步骤定义（YoloTrain.CreateTrainStepItemPresenters）：

步骤	名称	核心操作
1	数据保存	生成 data.yaml、复制模型文件
2	训练模型	执行 Python 脚本，监控进度
3	评估模型	解析 results.csv，展示结果

Python 训练脚本调用：

# Assets/train_config.py
import json
from ultralytics import YOLO

with open('config.json', 'r', encoding='utf-8') as f:
    train_config = json.load(f)

model = YOLO(train_config["model"])
model.train(**train_config)

进度监控机制：

return this.Project.GetRootPath().StartScript(m => {
    x.Message = m;
    if (m.IsProgress()) {
        var r = m.ToProgress();
        var percent = $"当前进度[{Math.Round(r.current * 100.0 / r.total, 2)}%]";
        x.Message = percent;
    }
});

3.3.3 配置管理

YoloConfig 配置项（Data/Yolov8/YoloConfig.cs）：

配置项	说明	默认值
Model	模型文件名	yolov8n.pt
Epochs	训练轮数	50
ImageSize	输入图像尺寸	640
Device	训练设备	cpu
Batch	批次大小	8
Workers	数据加载线程数	0

YAML 序列化（YoloConfigManager.cs）：

private static readonly ISerializer Serializer = new SerializerBuilder()
    .WithNamingConvention(UnderscoredNamingConvention.Instance)
    .ConfigureDefaultValuesHandling(DefaultValuesHandling.OmitNull)
    .Build();

阶段 4：扩展与定制开发（3-5天）

3.4.1 添加新功能模块

扩展步骤：

1. 定义数据模型 - 在 Data/Yolov8/ 下创建新类
2. 注册服务 - 在 App.xaml.cs 的 ConfigureServices 中注册
3. 创建 UI - 添加对应的 View 和 ViewModel
4. 集成命令 - 通过 DisplayCommand 装饰器添加菜单命令

命令注册示例：

[JsonIgnore]
[Icon(FontIcons.MyNetwork)]
[Display(Name = "训练参数设置", GroupName = "菜单栏,工具栏,右键菜单")]
public DisplayCommand ConfigCommand => new DisplayCommand(async x => {
    await IocMessage.Form.ShowTabEdit(this.DataYaml.YoloConfig, x => x.Title = "训练参数设置");
}, x => this.DataYaml != null);

3.4.2 自定义训练脚本

修改 Assets/train_config.py 扩展功能：

import json
from ultralytics import YOLO
import logging

logging.basicConfig(level=logging.INFO)

with open('config.json', 'r', encoding='utf-8') as f:
    train_config = json.load(f)

model = YOLO(train_config["model"])

# 自定义训练逻辑
results = model.train(
    data=train_config["data"],
    epochs=train_config["epochs"],
    imgsz=train_config["imgsz"],
    device=train_config["device"],
    # 添加更多参数...
)

# 自定义后处理
print("训练完成，结果保存到:", results.save_dir)

3.4.3 集成新模型

1. 将新模型文件放入项目目录
2. 在 Yolov8Setting.cs 中添加模型路径配置
3. 更新 YoloConfig.Model 支持新模型选择

---

四、调试与排错技巧

4.1 常见问题排查

问题	原因	解决方案
Python 脚本执行失败	环境变量未配置	检查 Python 路径，确保 ultralytics 已安装
数据集分割失败	标签不存在	先在项目中添加对应标签
训练进度不更新	进程通信异常	检查 StartScript 方法的日志输出
模型文件找不到	路径配置错误	检查 Yolov8Setting.Instance.Yolov8nFilePath

4.2 调试技巧

1. 启用详细日志：

   IocLog.Info("调试信息");
   IocLog.Error(ex);


2. 断点调试：

   • 在 YoloTrain.CreateTrainStepItemPresenters 设置断点
   • 跟踪 StartScript 方法的执行流程

3. 检查数据目录：

   • 验证 datasets/train/val/test 目录结构
   • 确认 data.yaml 内容正确

---

五、实践建议

5.1 入门实践

1. 创建测试项目：

   • 添加图像文件
   • 使用标签系统分类（训练/测试/验证）
   • 执行数据集分割

2. 运行单次训练：

   • 使用默认配置训练 YOLOv8n 模型
   • 观察训练进度和结果

3. 分析训练结果：

   • 查看 runs/ 目录下的结果文件
   • 理解 results.csv 的指标含义

5.2 进阶实践

1. 调参优化：

   • 修改 YoloConfig 参数（Epochs、Batch、ImageSize）
   • 对比不同参数的训练效果

2. 模型导出：

   • 使用 export_onnx.py 导出 ONNX 模型
   • 集成到其他推理框架

3. 扩展功能：

   • 添加自定义数据增强策略
   • 集成其他 YOLO 模型版本

---

六、学习资源推荐

6.1 WPF 学习

• WPF 官方文档
• MVVM 模式详解

6.2 YOLOv8 学习

• Ultralytics YOLOv8 文档
• YOLOv8 GitHub

6.3 Python 集成

• Python .NET 互操作
• Process 类文档

---

七、总结

掌握这个项目的关键路径：

1. 理解架构：从 App.xaml.cs 入口开始，理清依赖注入和服务注册
2. 追踪数据流：从用户操作到数据模型，再到 Python 脚本执行
3. 核心功能：重点理解 YoloTrain 的训练流程控制
4. 实践验证：通过实际运行项目，逐步调试和修改配置

建议按照 环境搭建 → 结构分析 → 核心功能 → 扩展开发 的顺序逐步深入，每个阶段都配合代码阅读和实际操作，相信你很快就能掌握这个项目！
