摘要

本文基于YOLOv8构建了一套红外太阳能板缺陷检测系统。数据集共包含2232张红外图像，涵盖旁路二极管、电池片故障、缺陷及热斑四类典型故障，按1897/222/113划分训练、验证与测试集。实验结果表明，模型对旁路二极管和电池片故障的mAP50分别达到0.785和0.790，但热斑检测mAP50仅为0.461。综合F1值最佳为0.69（置信度阈值0.318）。该系统初步具备对常见故障的识别能力。

引言

红外热成像技术因能非接触式检测太阳能板表面温度异常，已成为光伏运维中的关键手段。然而，红外图像对比度低、缺陷形态多样且类别间特征重叠，使得传统图像处理方法难以满足实际检测需求。近年来，以YOLO系列为代表的深度学习目标检测算法在工业缺陷检测中展现出良好性能，但其在红外太阳能板场景下的应用仍面临两大挑战：一是热斑等小目标缺陷易与背景混淆，导致高误检率；二是不同故障类型的样本数量差异大，模型容易过拟合于多数类。为此，本文构建了一个基于YOLOv8的红外太阳能板缺陷检测系统，并针对四类典型故障进行训练与评估。

目录

  摘要

引言

功能模块

1、用户管理模块

2、界面与交互模块

3、检测源管理模块

4、检测参数配置模块

5、YOLO检测核心模块

6、结果显示模块

7、结果保存模块

8、工具栏功能

9、辅助功能

10、数据校验模块

背景

数据集介绍

1. 类别定义

2. 数据集划分

训练过程

训练结果

整体评价概览

各类别检测性能分析​编辑

问题：

混淆矩阵分析​编辑​编辑

1. 背景误检严重

2. 类别间混淆

训练曲线分析​编辑

置信度与召回/精确率分析​编辑​编辑​编辑

常用标注工具

---

功能模块

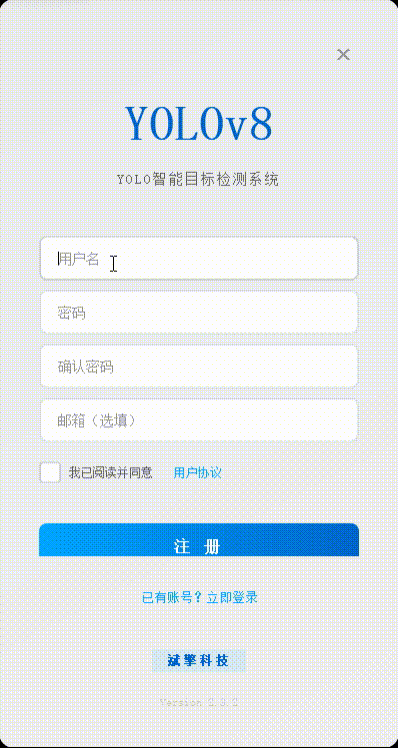

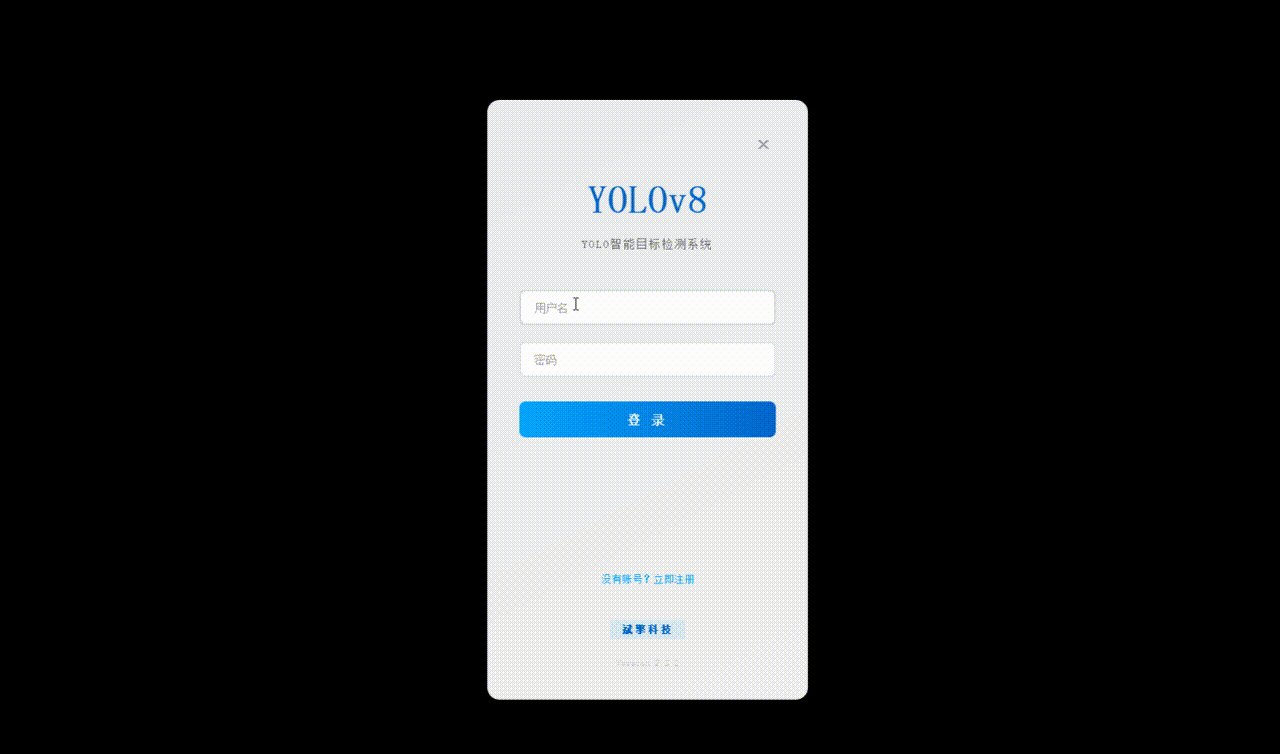

✅ 用户登录注册：支持密码检测，密码加密。

注册

登录

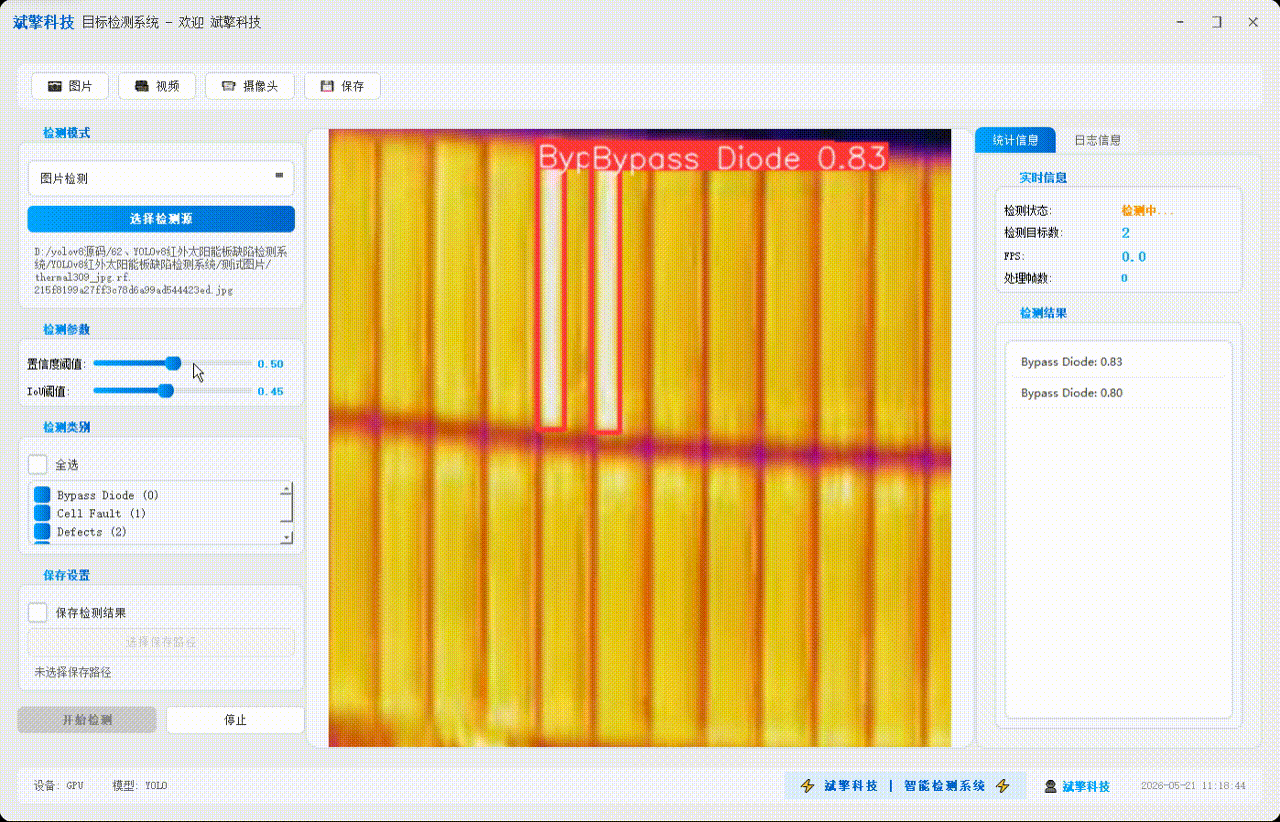

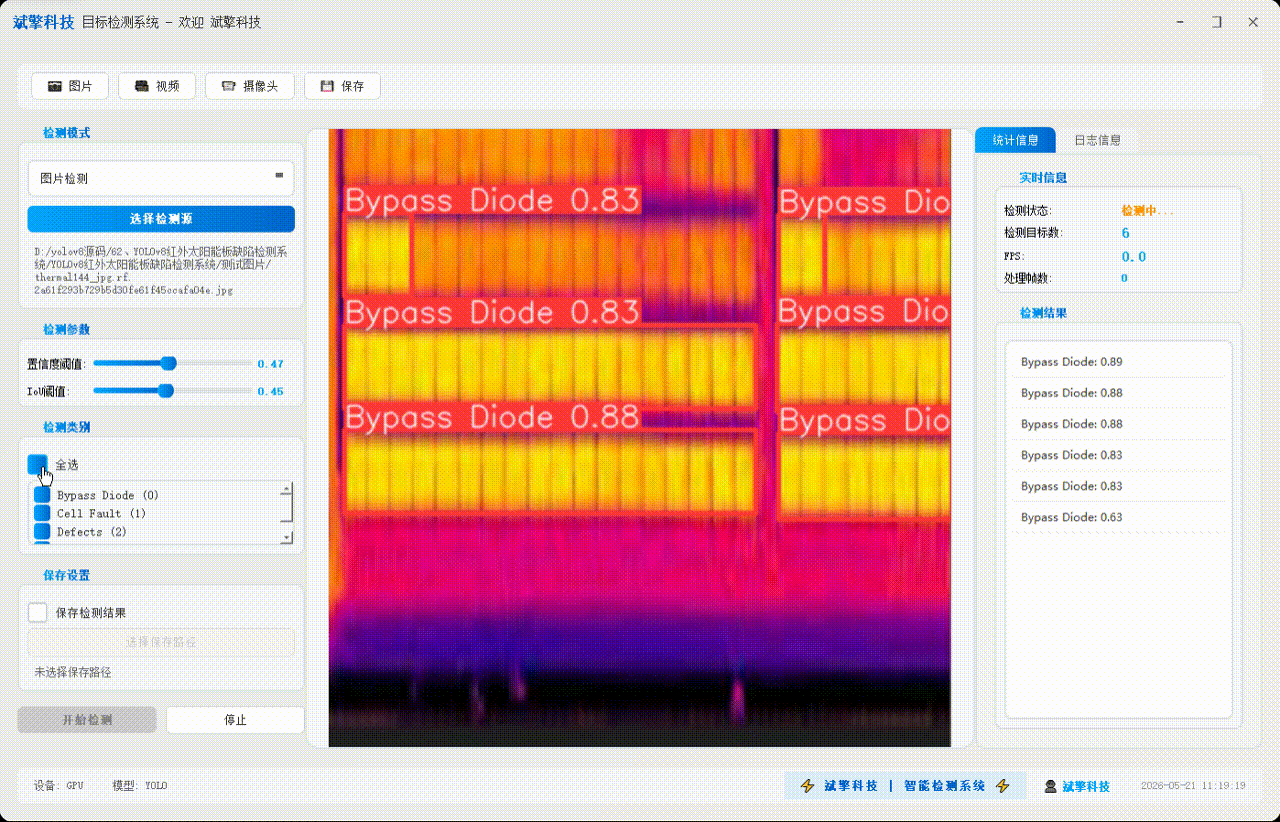

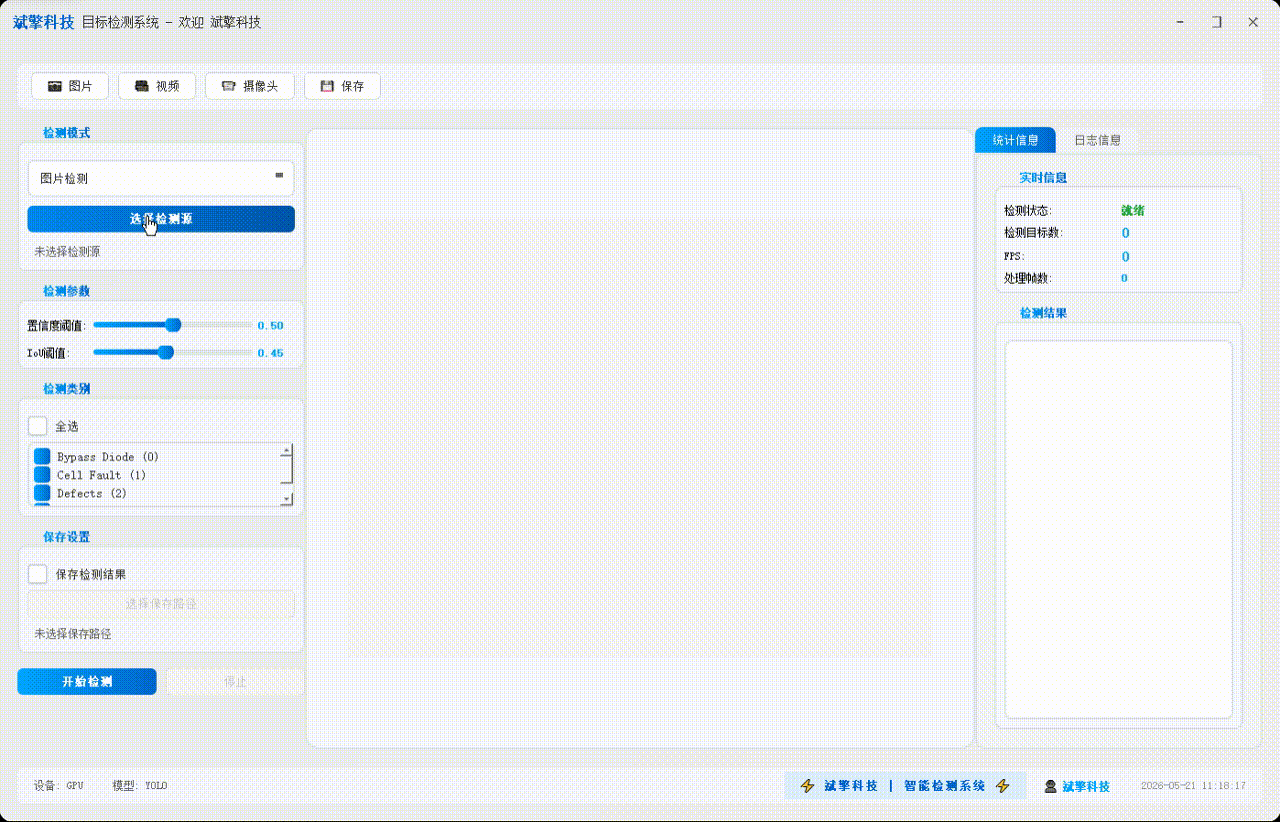

✅ 图片检测：可对图片进行检测，返回检测框及类别信息。

✅参数实时调节（置信度和IoU阈值）

✅ 支持选择检测目标：可以选择一个或者多个类目的目标进行检测

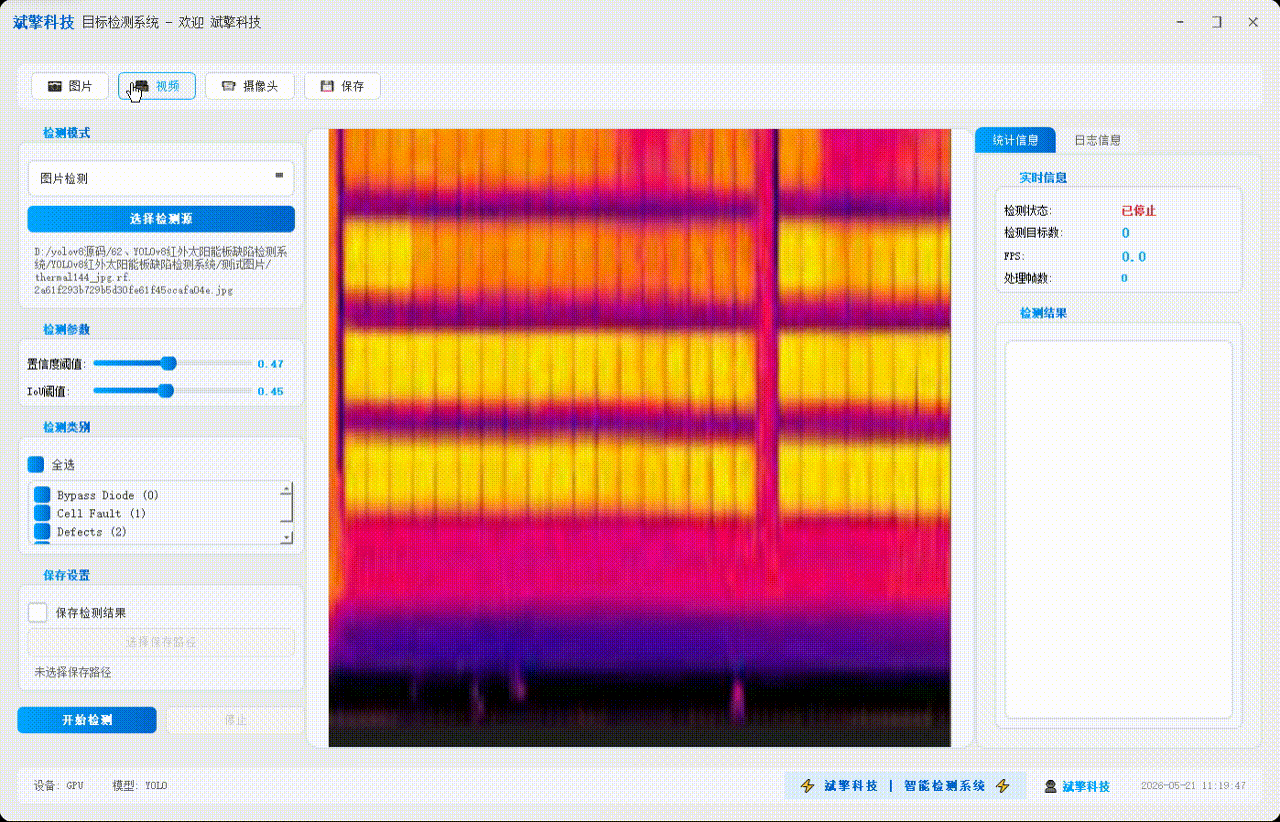

✅ 视频检测：支持视频文件输入，检测视频中每一帧的情况。

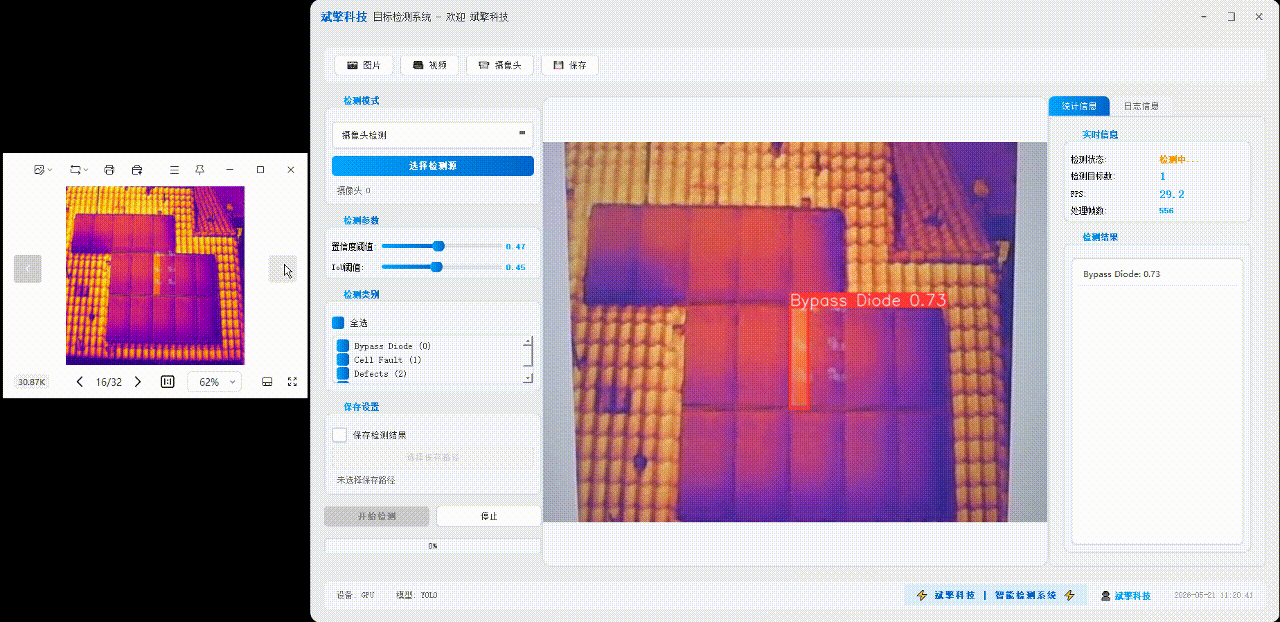

✅ 摄像头实时检测：连接USB 摄像头，实现实时监测。

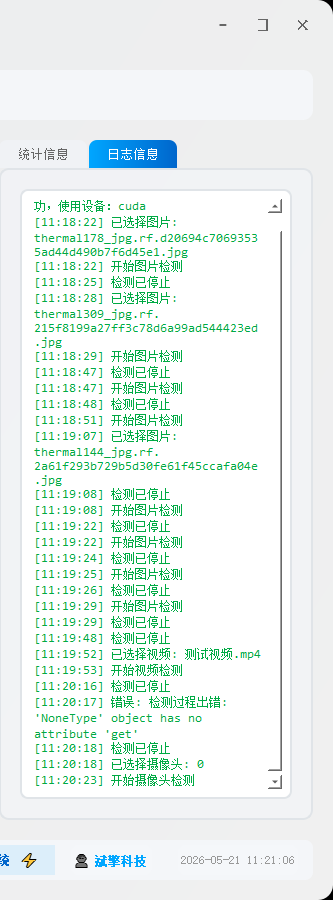

✅日志记录：日志标签页记录操作和错误信息，带时间戳

✅结果保存模块：支持图片/视频/摄像头检测结果保存

1、用户管理模块

功能	描述
用户注册	用户名、密码、确认密码、邮箱（选填）注册，密码SHA256加密存储
用户登录	用户名密码验证，自动跳转主界面
用户数据存储	JSON文件存储用户信息（密码加密、注册时间、邮箱）
登录状态	主界面显示当前登录用户名

2、界面与交互模块

功能	描述
玻璃效果界面	半透明毛玻璃背景，圆角边框，现代化视觉风格
无边框窗口	自定义标题栏，支持窗口拖动、最小化、最大化、关闭
响应式布局	主窗口三栏布局（左侧控制区、中央显示区、右侧信息区）
状态栏	显示设备信息、模型状态、当前用户、实时时间

3、检测源管理模块

功能	描述
图片检测	支持JPG/JPEG/PNG/BMP格式图片载入
视频检测	支持MP4/AVI/MOV/MKV格式视频载入
摄像头检测	实时调用摄像头（默认ID 0）进行检测
检测源切换	下拉菜单切换三种检测模式，自动更新界面状态

4、检测参数配置模块

功能	描述
置信度阈值	滑动条调节（0-100%，步长1%），实时显示当前值
IoU阈值	滑动条调节（0-100%，步长1%），实时显示当前值
类别选择	动态生成检测类别复选框，支持全选/取消全选
参数同步	参数实时同步到检测器核心

5、YOLO检测核心模块

功能	描述
模型加载	加载best.pt模型文件，自动检测GPU可用性，支持CPU/GPU切换
多模式检测	图片检测、视频检测、摄像头实时检测
检测线程	基于QThread的多线程处理，避免界面卡顿
检测结果	返回目标类别、置信度、边界框坐标
FPS计算	实时计算处理帧率
进度反馈	视频处理进度条实时更新

6、结果显示模块

功能	描述
实时画面	中央区域显示检测结果图像（带标注框）
统计信息	检测状态、目标数量、FPS、处理帧数实时更新
检测列表	右侧列表显示当前帧所有检测到的目标（类别+置信度）
日志记录	日志标签页记录操作和错误信息，带时间戳
占位显示	未选择检测源时显示系统LOGO和提示文字

7、结果保存模块

功能	描述
保存开关	复选框控制是否保存检测结果
路径选择	自定义保存路径，支持图片/视频格式自动识别
自动命名	保存文件自动添加时间戳（detection_result_20240101_120000.jpg）
视频保存	支持检测结果视频录制（MP4格式）
手动保存	工具栏保存按钮可随时保存当前画面
保存反馈	保存成功弹窗提示，日志记录保存路径

8、工具栏功能

功能	描述
图片按钮	快速切换到图片检测模式并打开文件选择器
视频按钮	快速切换到视频检测模式并打开文件选择器
摄像头按钮	快速切换到摄像头检测模式
保存按钮	手动保存当前显示画面

9、辅助功能

功能	描述
错误处理	统一错误弹窗提示，日志记录错误详情
资源清理	检测停止时自动释放摄像头、视频文件、视频写入器资源
时间显示	状态栏实时显示系统时间
模型状态	状态栏显示模型加载状态和当前设备（CPU/GPU）

10、数据校验模块

功能	描述
注册验证	用户名长度≥3，密码长度≥6，密码一致性检查，邮箱格式验证
协议确认	注册前需勾选同意用户协议
文件校验	模型文件存在性检查，文件大小验证（≥6MB）
输入非空	登录/注册时必填项非空检查

背景

太阳能板在长期户外运行中，常因遮挡、老化或焊接不良产生热斑、旁路二极管失效及电池片故障等缺陷。这些故障若不及时处理，会导致发电效率下降甚至引发火灾。红外热成像因能直观反映组件表面温度分布，已成为光伏巡检的主流手段。传统人工检测依赖经验，效率低且漏检率高，难以适应大规模电站运维需求。

随着计算机视觉的发展，基于深度学习的目标检测算法被引入光伏缺陷检测领域。其中，YOLO系列因其速度快、精度适中的特点，适合部署于无人机或机器人巡检系统。然而，红外图像相比可见光图像具有信噪比低、纹理稀疏、温度扩散导致边缘模糊等特点，给目标检测带来额外困难。特别是热斑缺陷，其在红外图像中表现为局部高温区域，但与正常高温工作区域难以区分，极易产生误检或漏检。

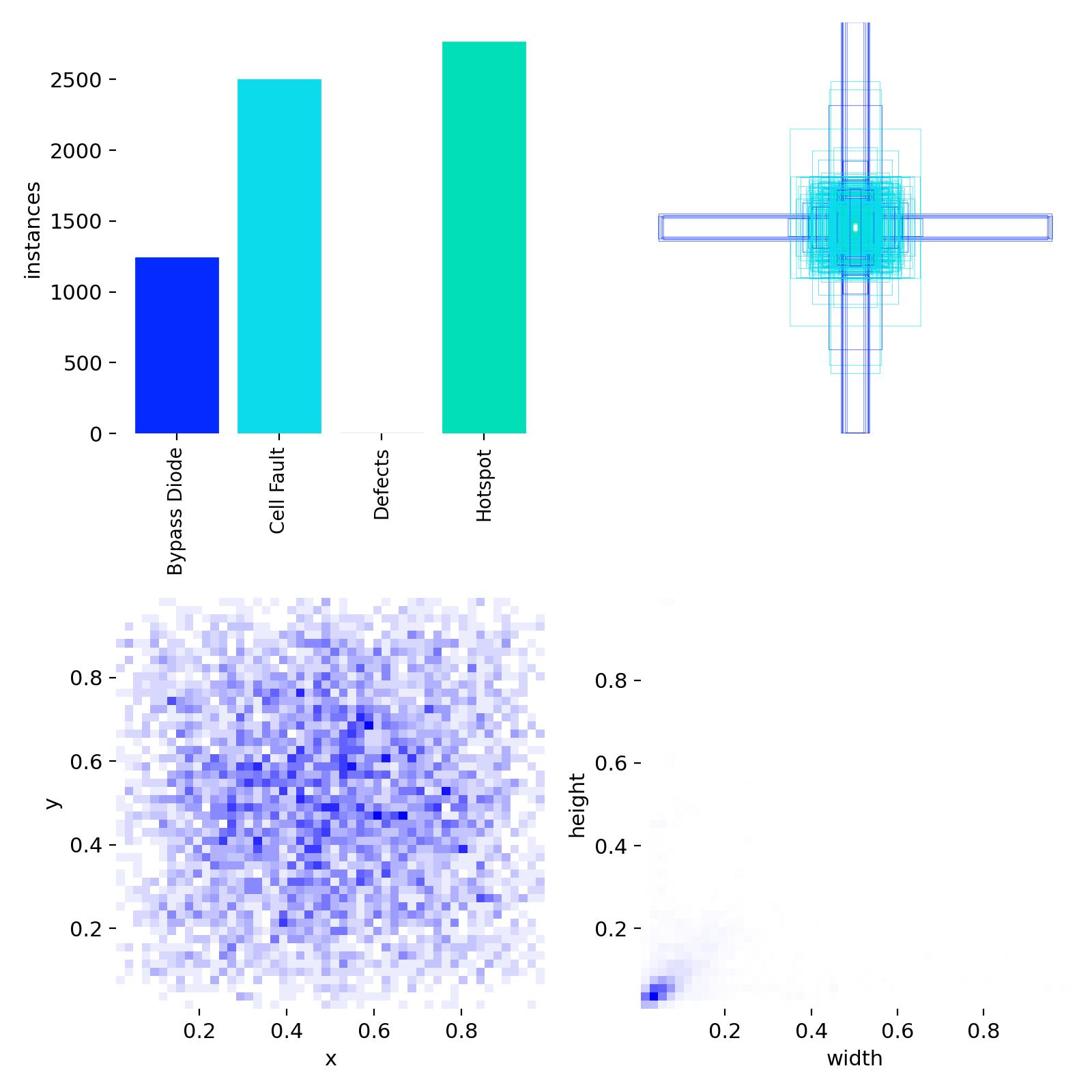

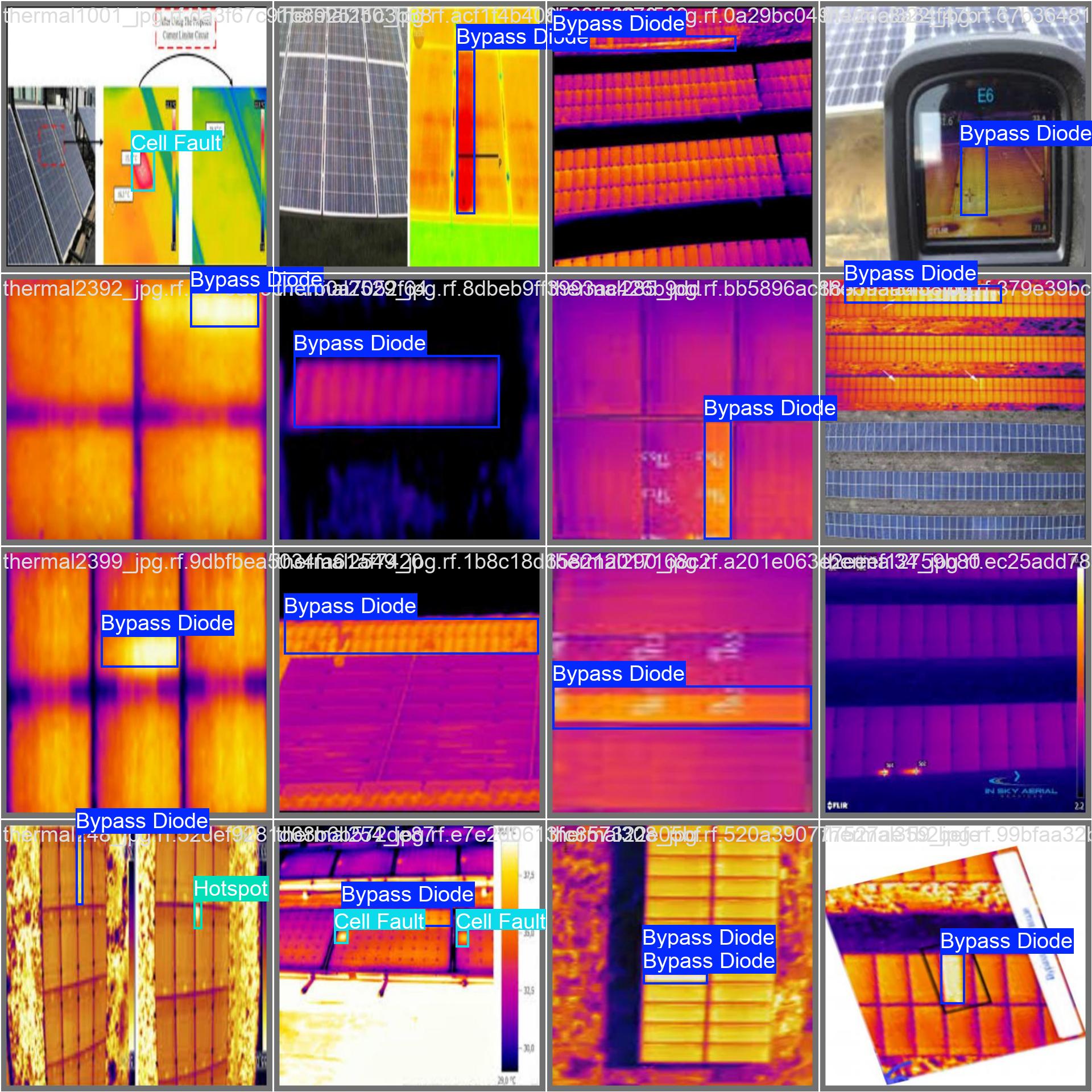

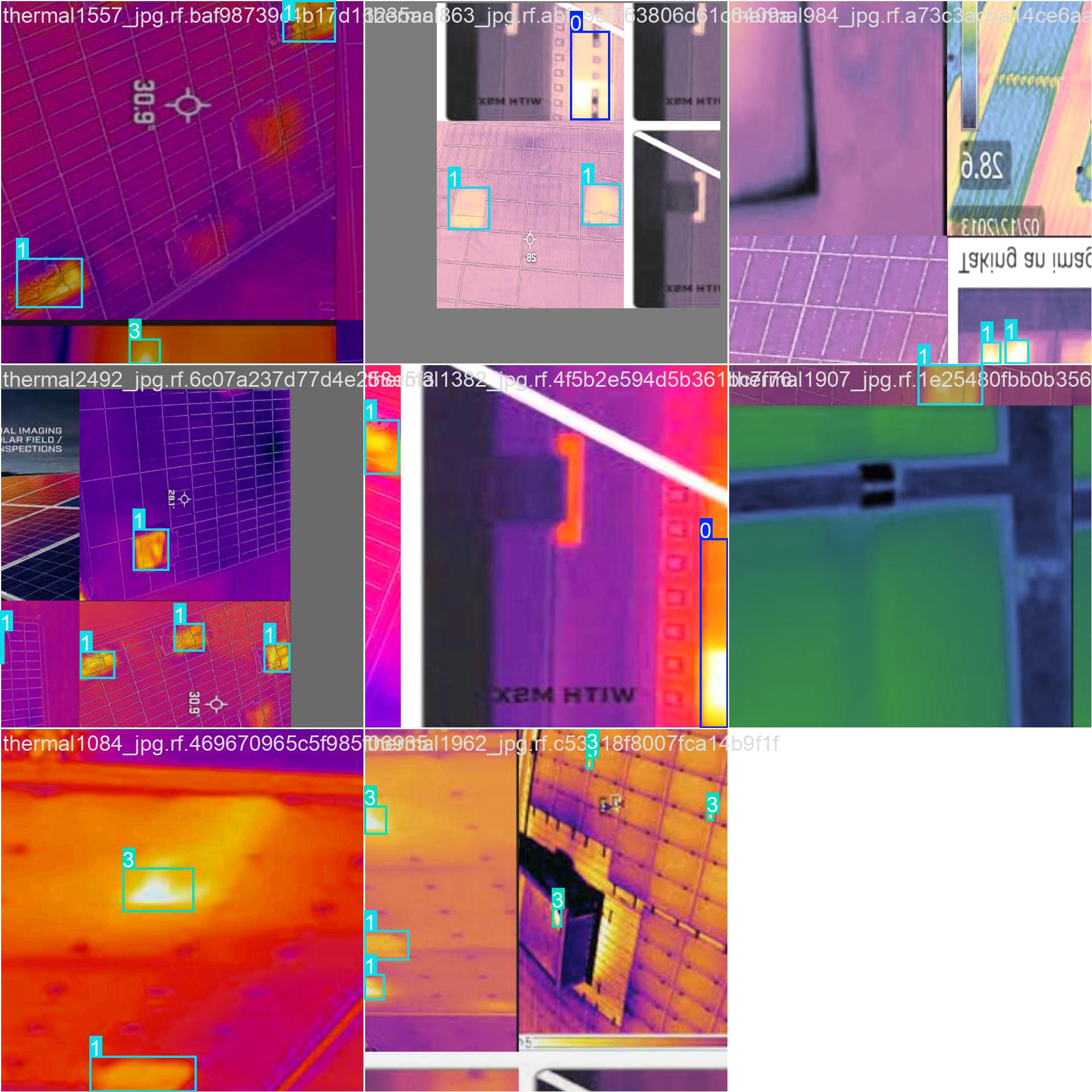

数据集介绍

1. 类别定义

共包含4类缺陷（nc=4）：

• Bypass Diode（旁路二极管）：因二极管短路或开路导致对应子串不发电，表现为异常温度分布。

• Cell Fault（电池片故障）：电池片裂纹、断栅或老化引起的局部温度异常。

• Defects（缺陷）：其他未明确分类的物理或电气异常。

• Hotspot（热斑）：局部严重发热区域，通常由遮挡或内部电阻增大引起。

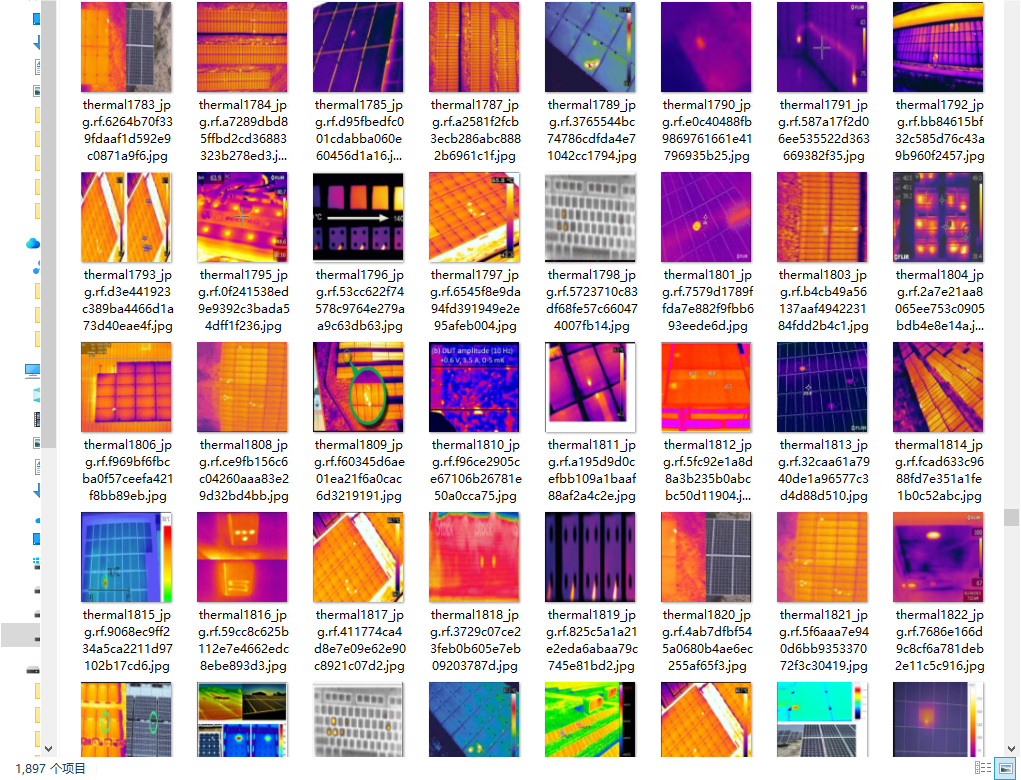

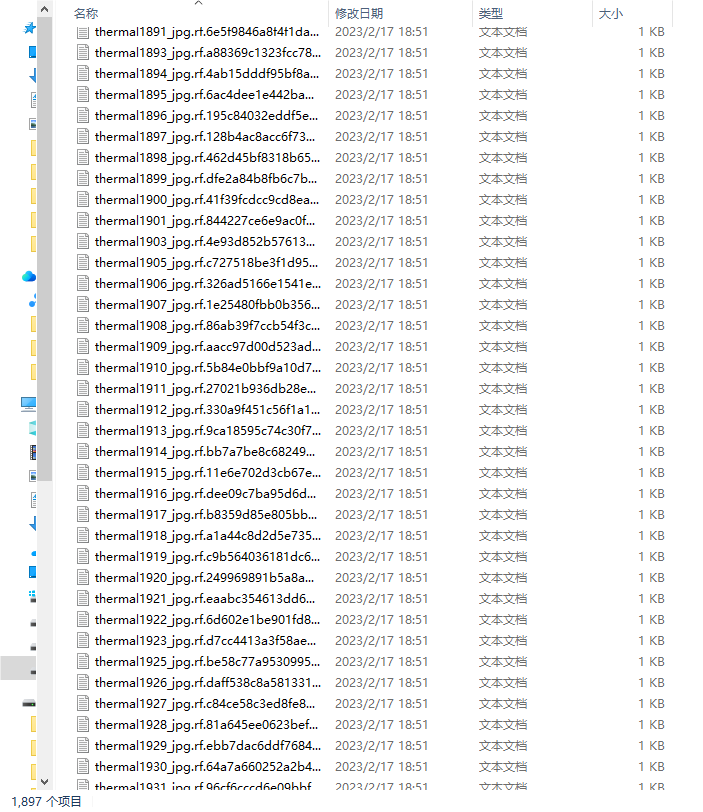

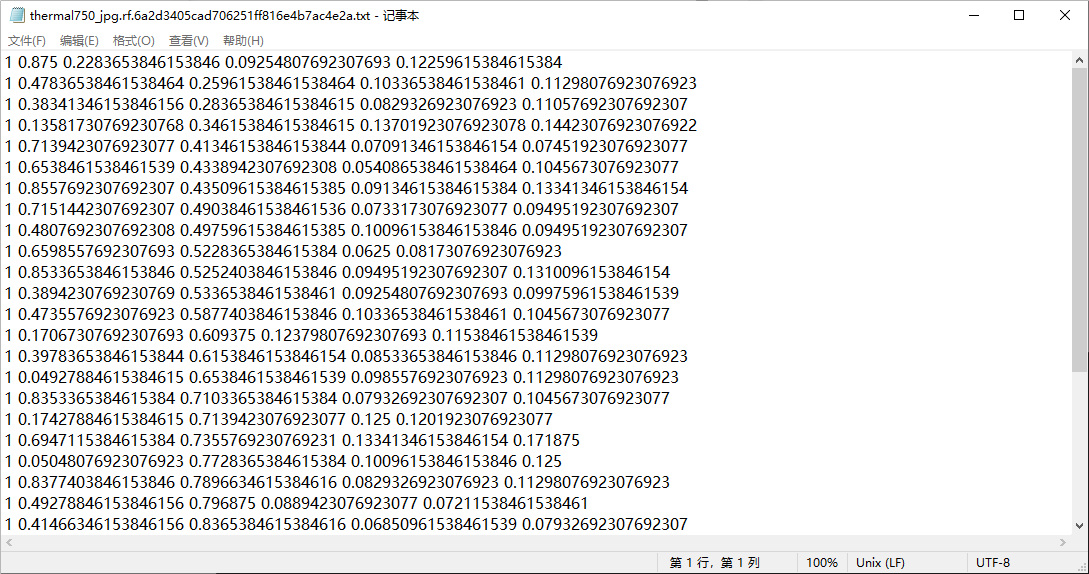

2. 数据集划分

数据集	图像数量
训练集	1897 张
验证集	222 张
测试集	113 张
总计	2232 张

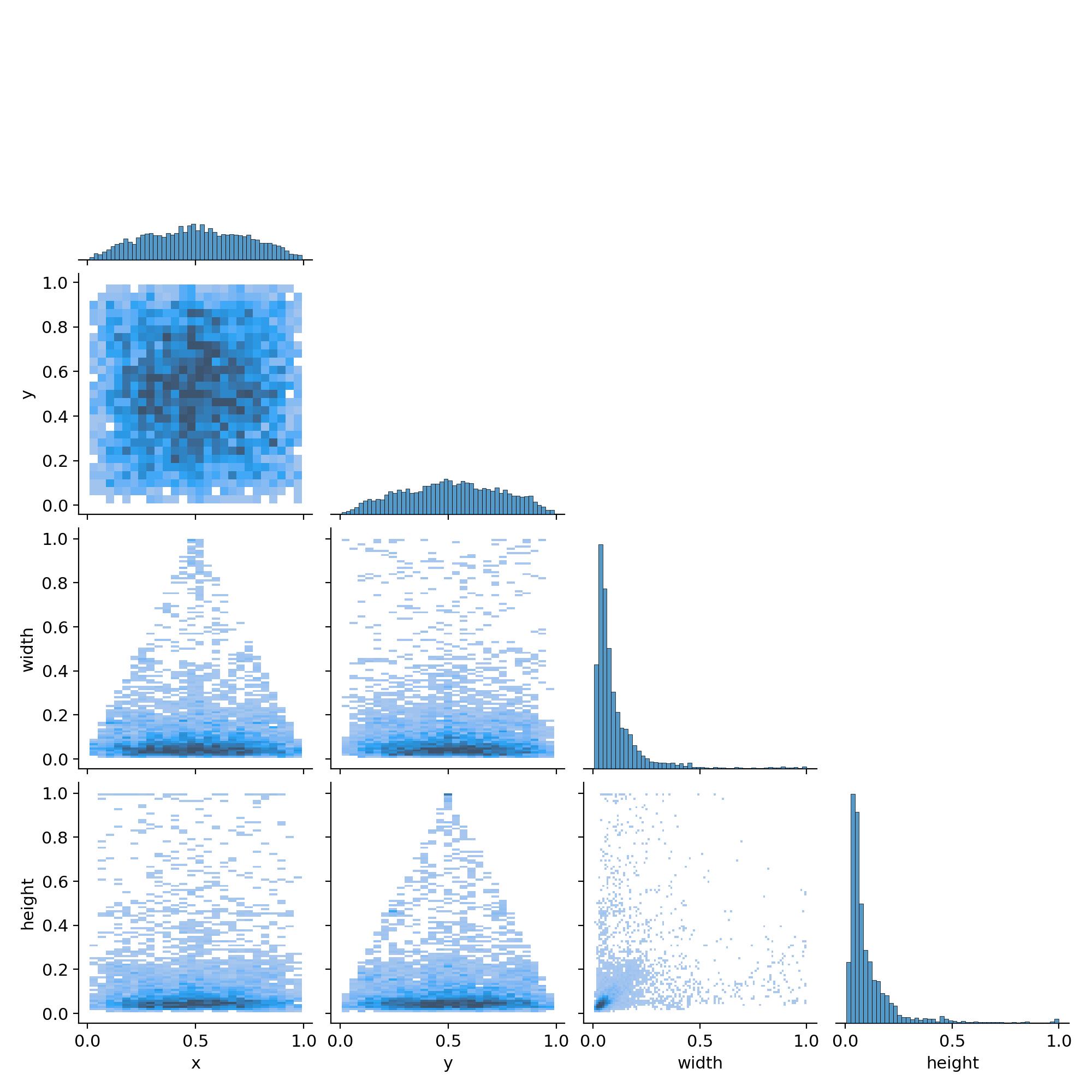

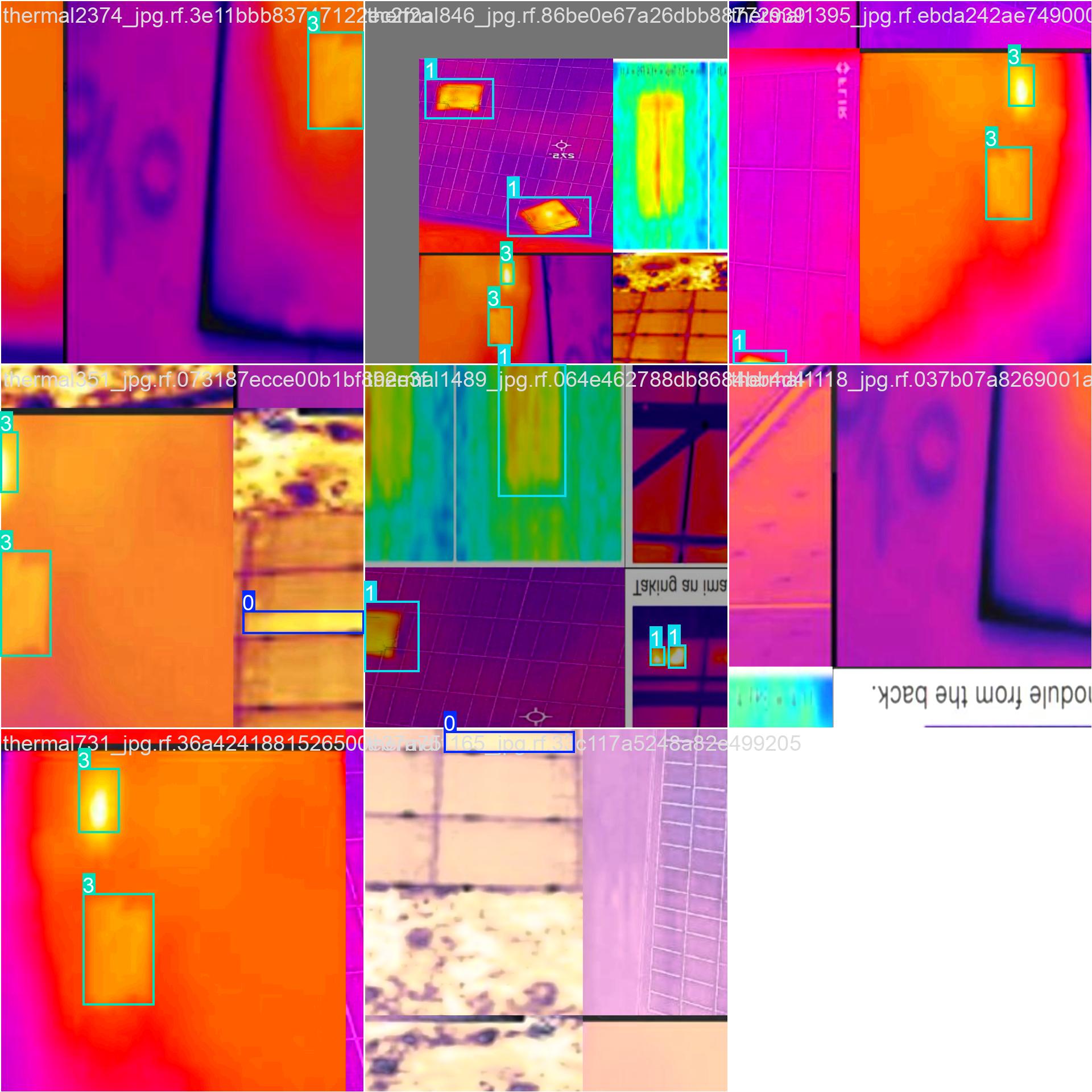

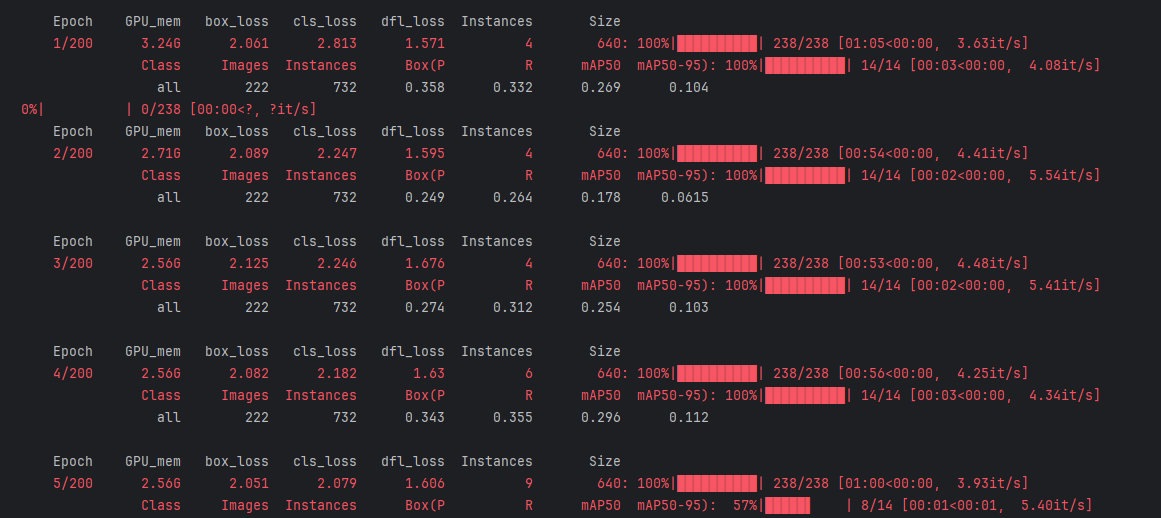

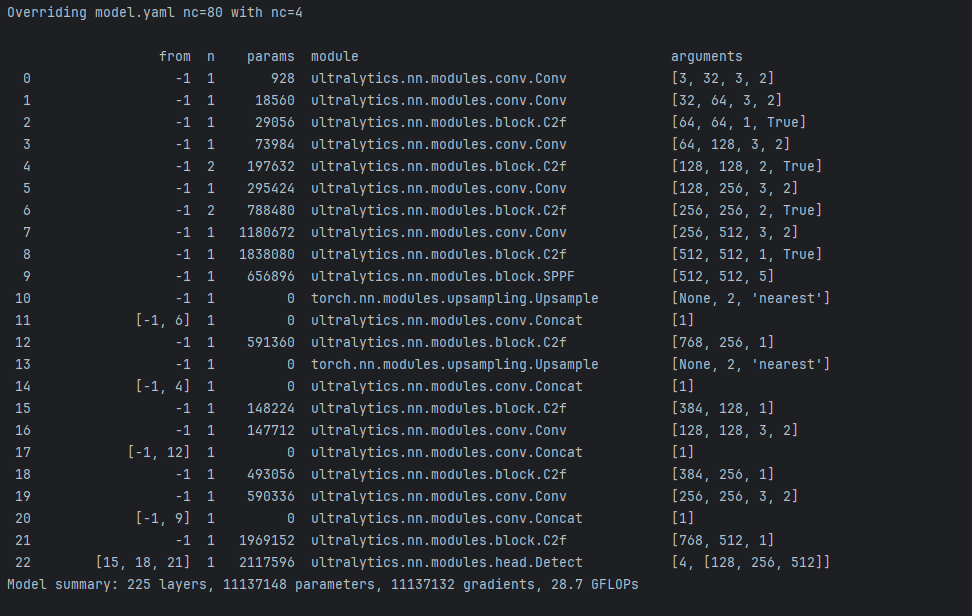

训练过程

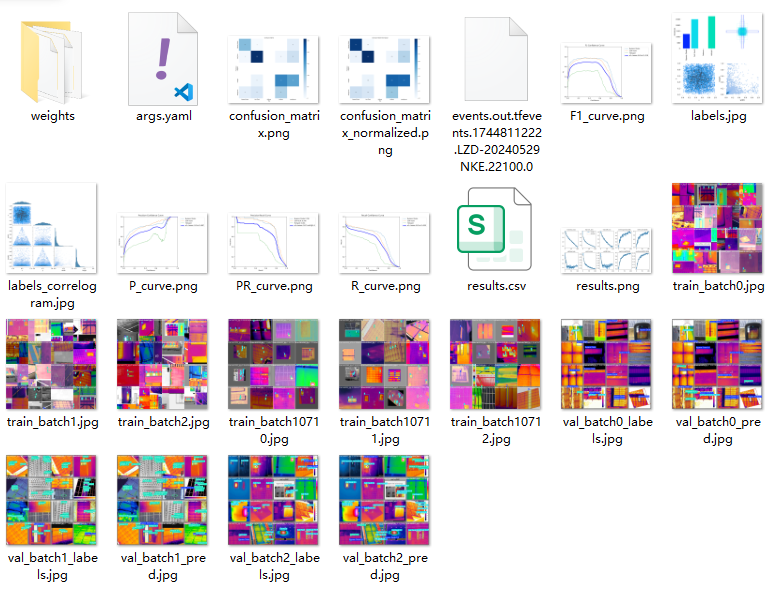

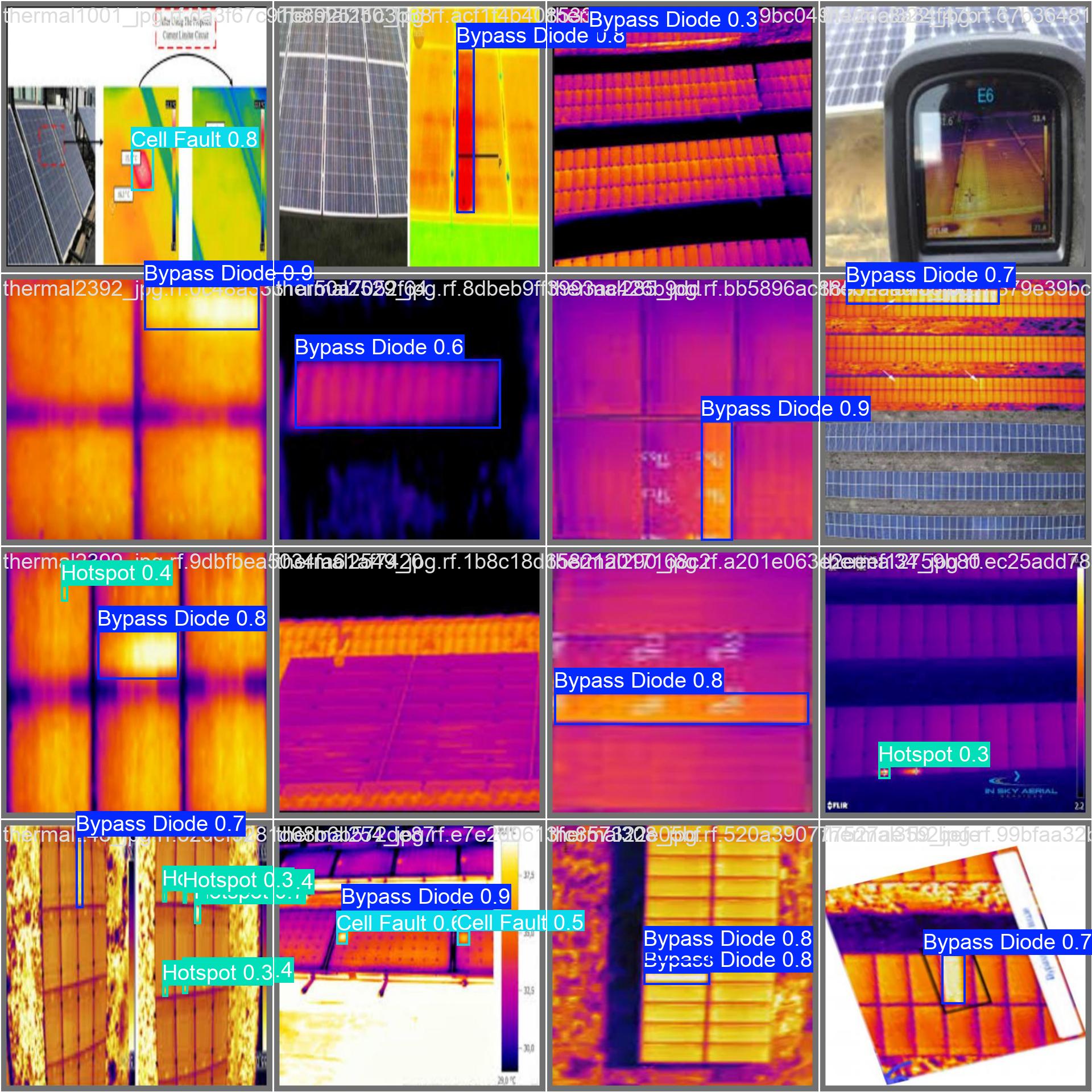

训练结果

整体评价概览

• 模型：YOLOv8（推测为n/s/m系列）

• 任务：红外图像下的太阳能板缺陷检测

• 缺陷类别：Bypass Diode（旁路二极管）、Cell Fault（电池片故障）、Hotspot（热斑）

• 总体mAP50：0.679

• 总体mAP50-95：约0.20~0.35（从results.png看出较低）

---

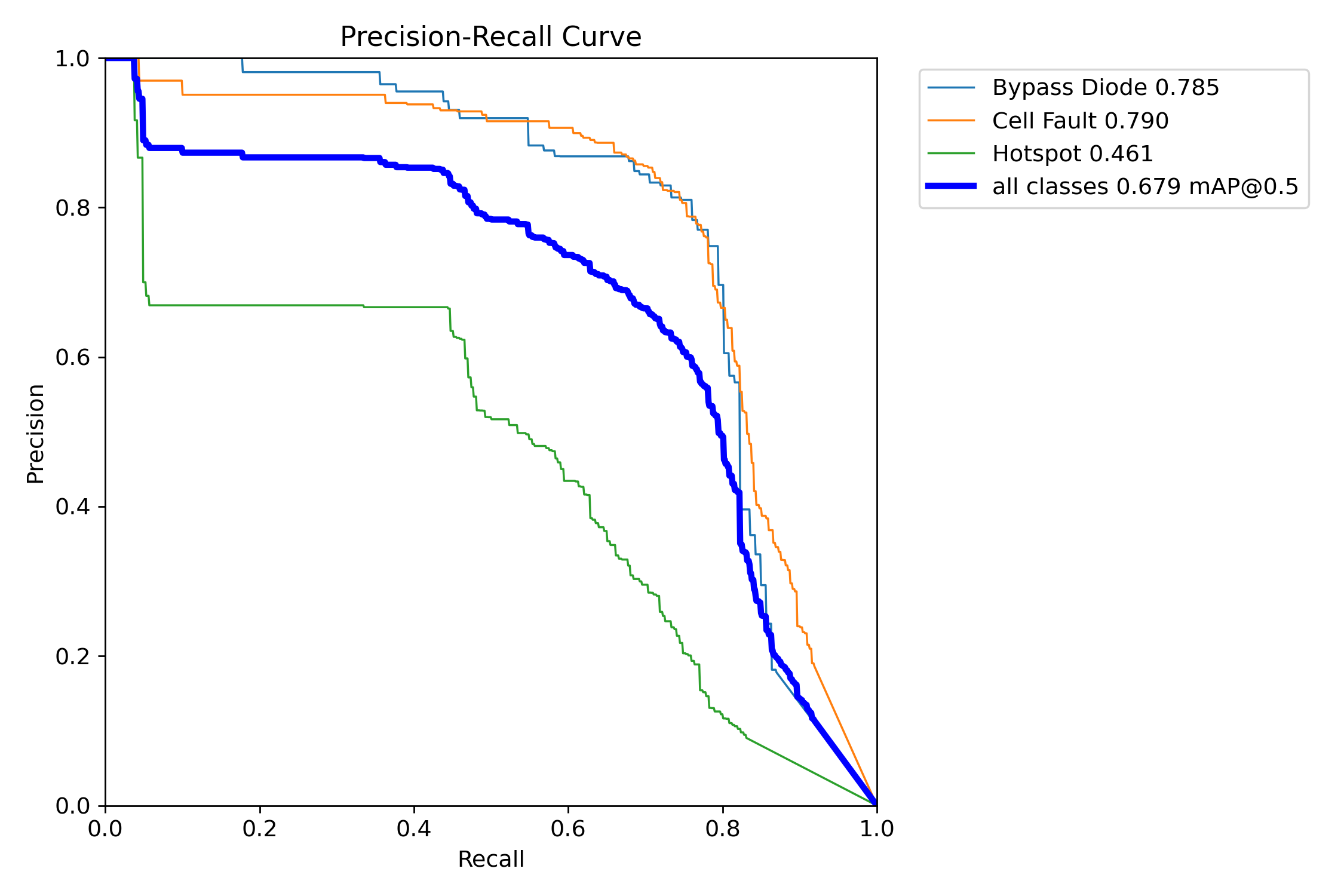

各类别检测性能分析

类别	mAP50	表现评价
Bypass Diode	0.785	较好
Cell Fault	0.790	较好
Hotspot	0.461	差

问题：

• Hotspot检测效果极差，几乎无法可靠检出。

• 可能原因：红外图像中热斑与背景对比度低、标注质量差、样本数量少。

---

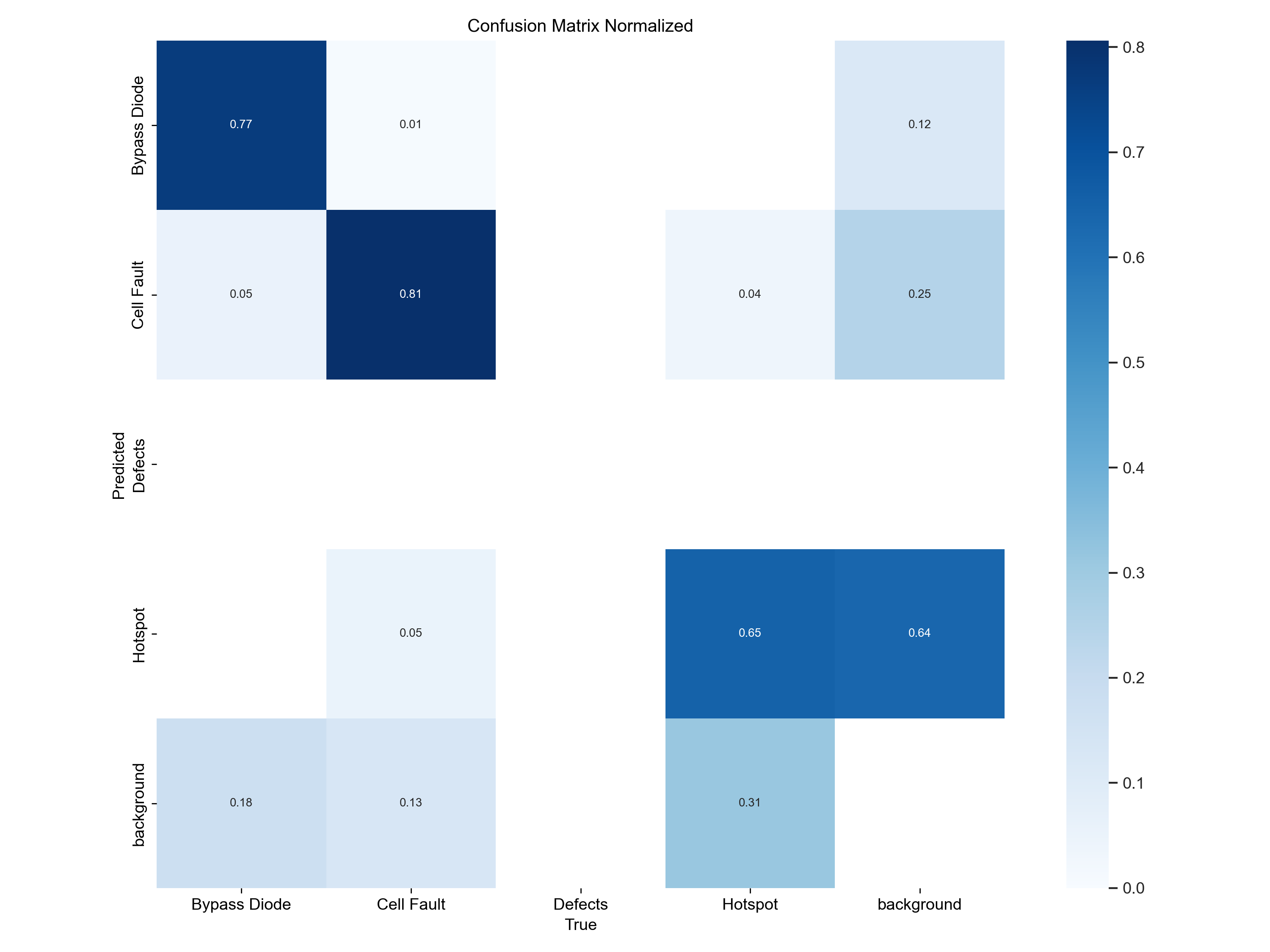

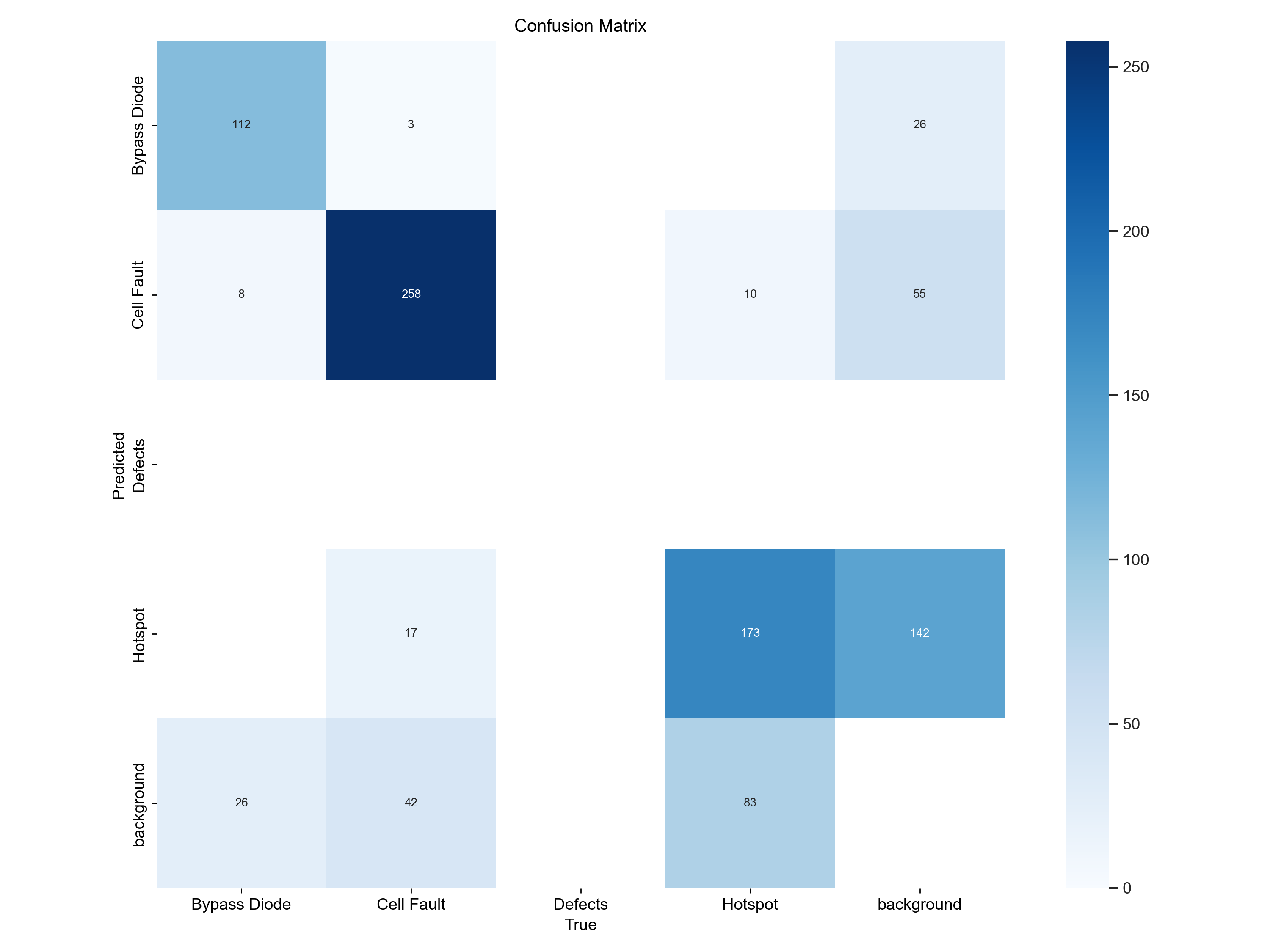

混淆矩阵分析

1. 背景误检严重

• 背景被大量误检为 Bypass Diode / Cell Fault / Hotspot

• 尤其是背景 → Hotspot 误检率高达0.31（归一化矩阵）

2. 类别间混淆

• Cell Fault ↔ Hotspot 互相误检明显（0.25/0.31）

• Bypass Diode ↔ Cell Fault 也有一定混淆

---

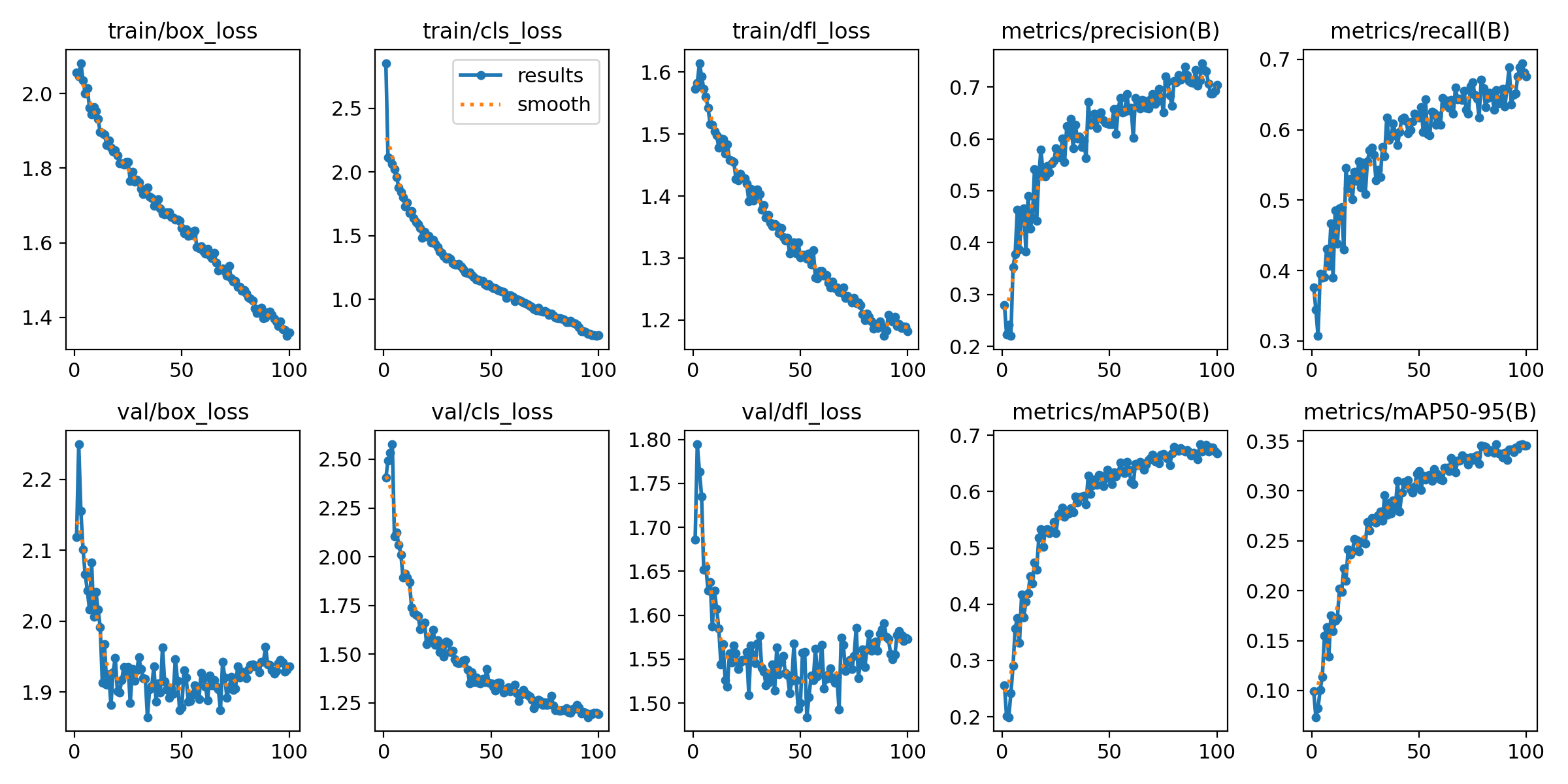

训练曲线分析

指标	趋势	问题
train/box_loss	持续下降	正常
train/cls_loss	持续下降	正常
val/box_loss	下降后震荡	轻微过拟合
val/cls_loss	下降后上升	明显过拟合
precision	波动在0.25~0.4	偏低
recall	波动在0.3~0.5	偏低
mAP50	最终约0.68	尚可但偏低

---

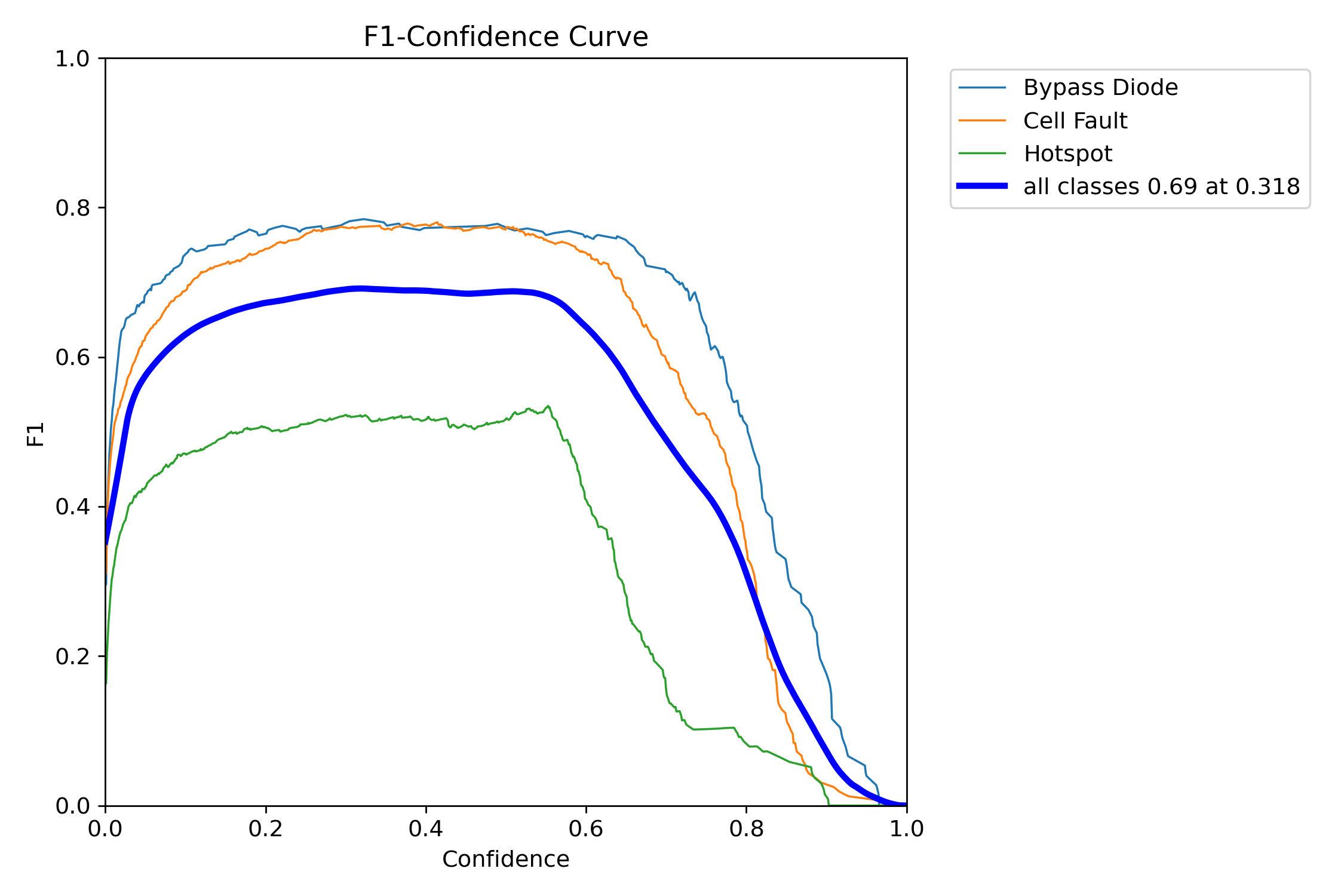

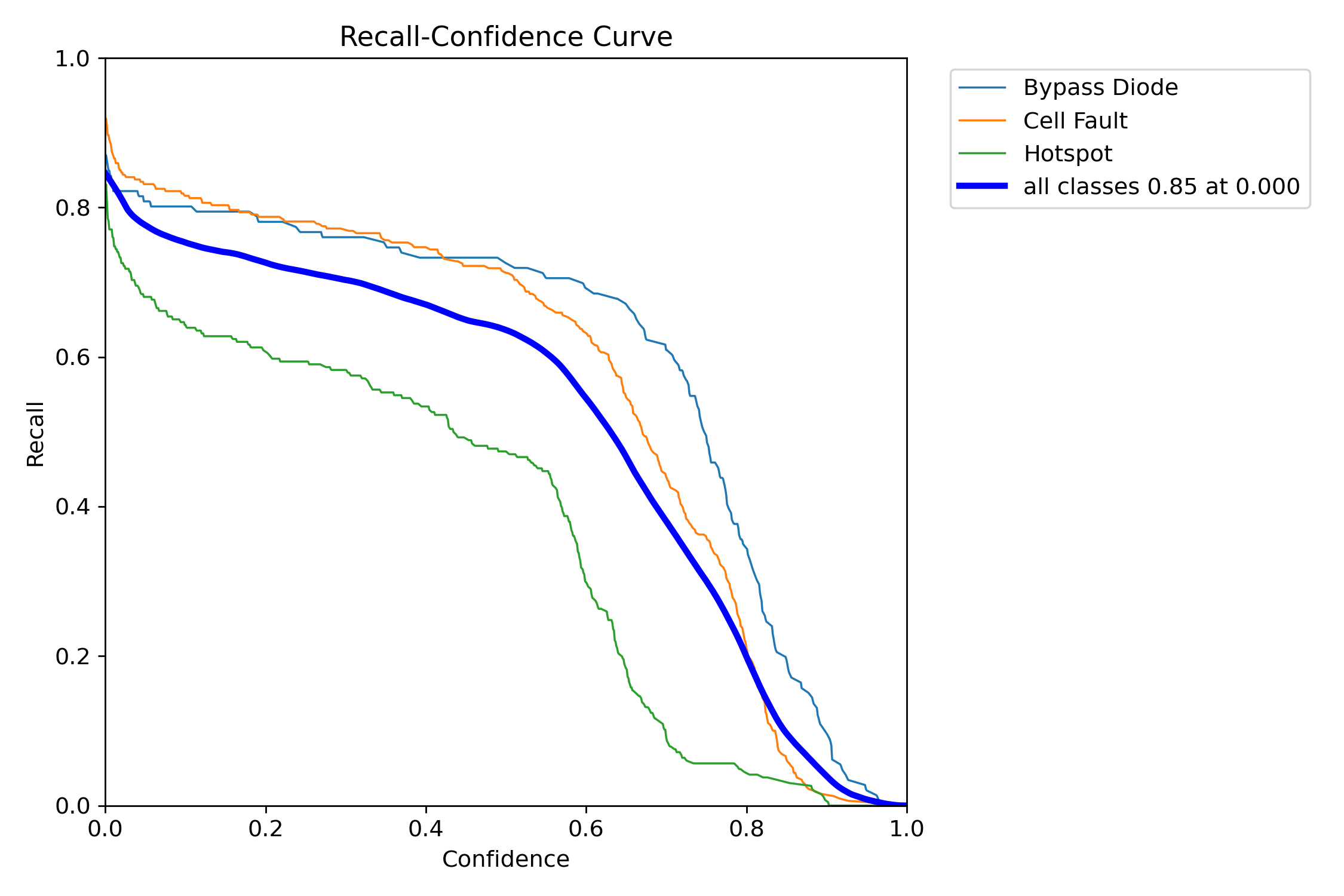

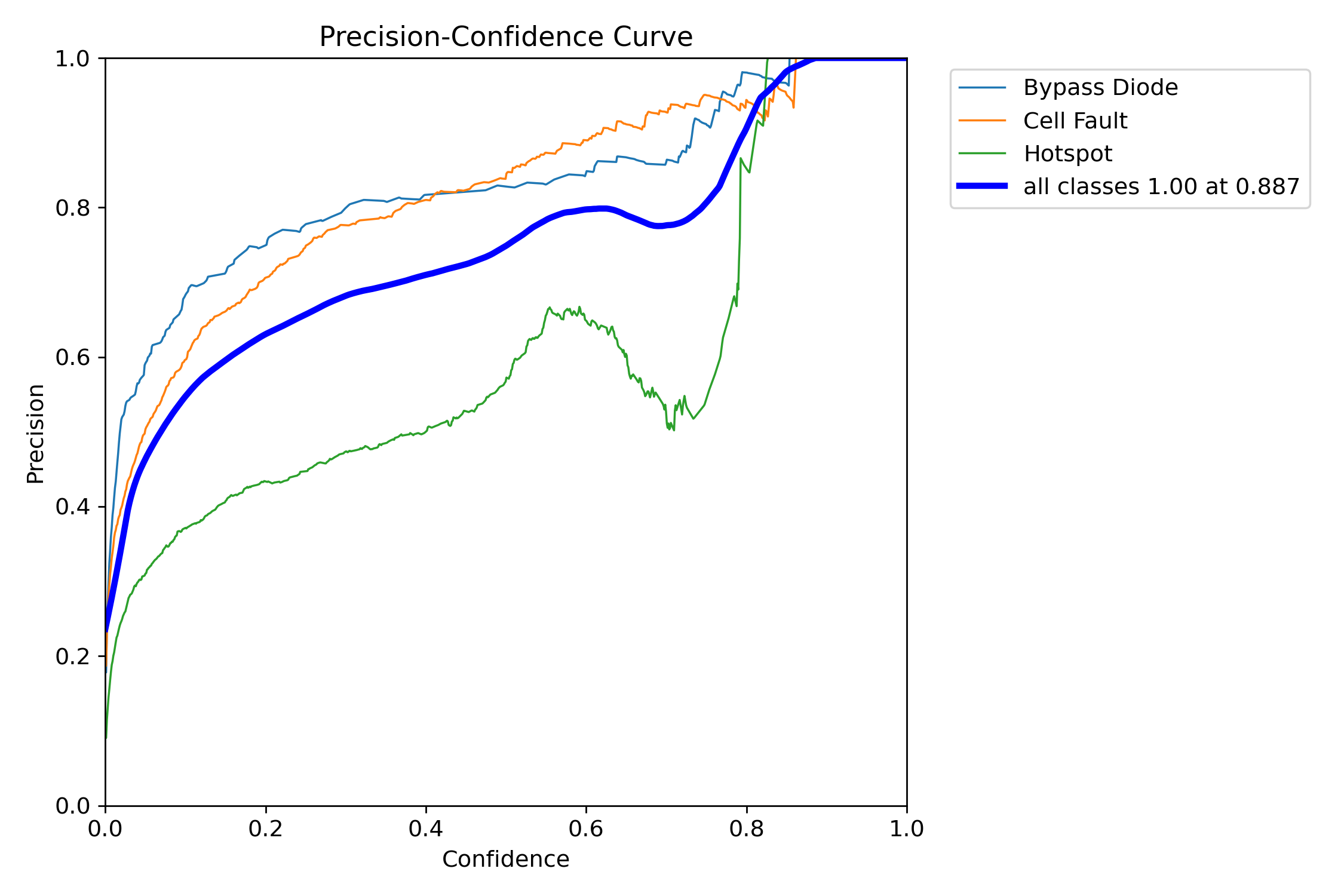

置信度与召回/精确率分析

• 最佳F1值：0.69 @ 0.318置信度阈值

• 最大精确率：1.00 @ 0.887置信度（但召回极低）

• 最大召回率：0.85 @ 0.0置信度（但精确率极低）

常用标注工具

假设您现在准备好进行标注。有几种开源工具可以帮助简化数据标注流程。以下是一些有用的开放标注工具：

Label Studio：一个灵活的工具，支持各种标注任务，并包含用于管理项目和质量控制的功能。 CVAT：一个强大的工具，支持各种标注格式和可定制的工作流程，使其适用于复杂的项目。 Labelme：一个简单易用的工具，可以快速标注带有多边形的图像，非常适合简单的任务。 LabelImg: 一款易于使用的图形图像标注工具，特别适合以 YOLO 格式创建边界框标注。

这些开源工具经济实惠，并提供一系列功能来满足不同的标注需求。
