讲透：
回流路径
为什么 Split Plane 最危险
为什么加地孔有时候能救命
为什么 GPS 会被 DDR 干扰
为什么 EMC 挂的根因常是地

🚗《硬件工程师，每天5分钟》第5篇

🔥《为什么 DDR5 最怕地不好？回流路径，才是高速设计真正的灵魂》

很多板子不是 SI 差，也不是 PI 差，而是“地”出了问题。

---

做高速板。

尤其：

DDR5。

很多人第一反应：

盯：

阻抗
等长
串扰
眼图
PI

这些：

当然重要。

但说句特别扎心的话：

很多板子真正翻车。

根因：

根本不在这里。

而是：

地。

更准确说：

回流路径（Return Path）

很多工程师。

第一次听。

容易觉得：

信号不是从 A 到 B 吗？

地不就是 GND 吗？

其实。

高速世界：

根本不是。

一句特别值钱的话：

高频信号。

真正难的不是“怎么过去”。

而是：

“怎么回来”。

因为：

你只看见：

信号出去。

没看见：

电流回来。

而真正决定：

EMI。

串扰。

稳定性。

甚至：

GPS会不会被干。

核心：

全在：

回流路径。

---

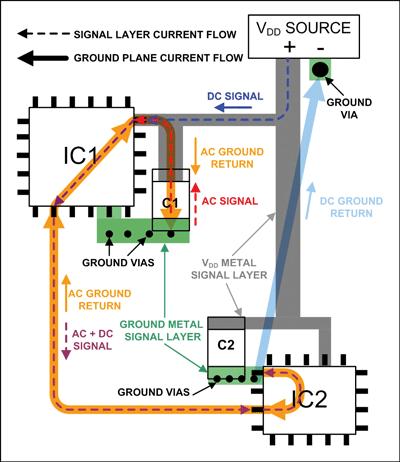

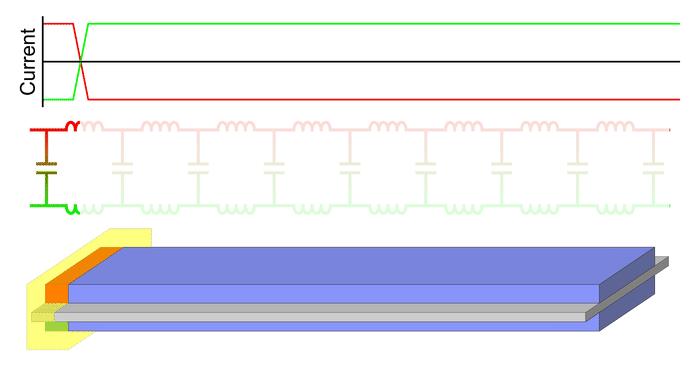

🎯 第一层：什么叫回流路径？——很多人其实一直理解错了

先讲个特别简单的例子。

假设：

DDR：

走：

L3。

下面：

L2。

是：

完整 GND。

那：

回流电流：

会发生什么？

答案：

特别乖。

紧贴信号线下面走。

为什么？

因为：

高频电流：

最喜欢：

最低电感路径。

注意：

不是：

最短路径。

这个特别重要。

很多人第一次：

会理解错。

什么意思？

高频：

更怕：

电感。

所以：

它会：

贴着参考面。

形成：

最小环路。

因为：

环路越小：

EMI越小
噪声越小
串扰越小
稳定性越高

这也是为什么：

完整地平面。

特别重要。

因为：

它给回流：

铺好了路。

---

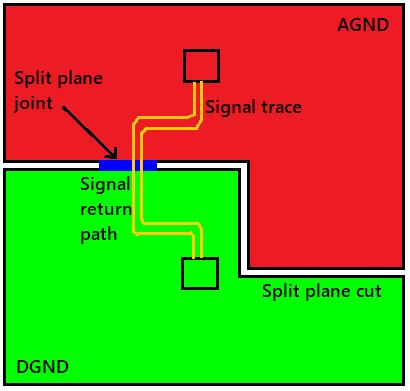

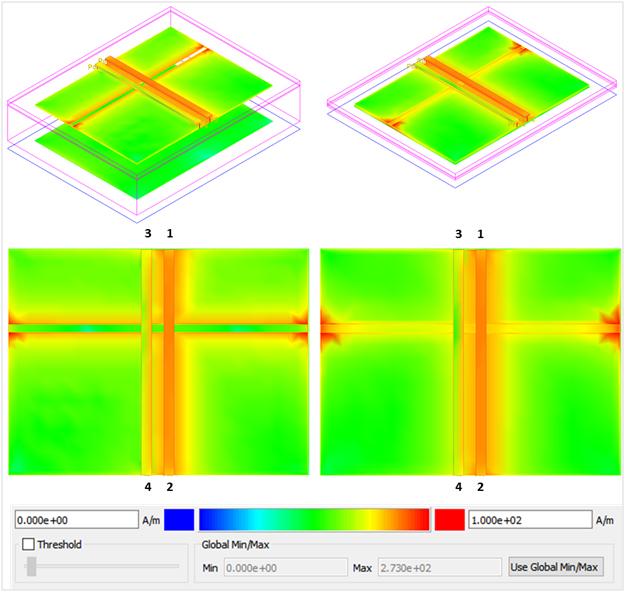

🎯 第二层：为什么 Split Plane 是高速板“隐藏杀手”？

这个。

真的是：

经典翻车点。

很多人：

为了：

省层。

或者：

分电源岛。

喜欢：

割地。

结果：

高速：

直接翻。

举个真实例子。

DDR：

本来：

走：

L3。

参考：

L2。

正常：

特别稳。

问题来了。

中间：

突然：

地裂了。

或者：

Power Island
Split Ground
缝隙地

结果：

回流：

没路走。

怎么办？

只能：

绕路。

然后：

发生：

环路面积变大。

结果：

瞬间：

EMI增加
串扰增加
反射增加
Jitter增加
GPS被干
Wi-Fi掉速

很多人：

第一次碰：

特别震惊。

因为：

DDR只是内存。

怎么影响：

GPS？

但真会。

因为：

回流乱了。

高频共模：

开始发射。

特别：

1575MHz。

GPS：

最脆弱。

所以：

很多项目：

最后：

EMC不过。

真正根因：

不是：

芯片。

是：

地。

---

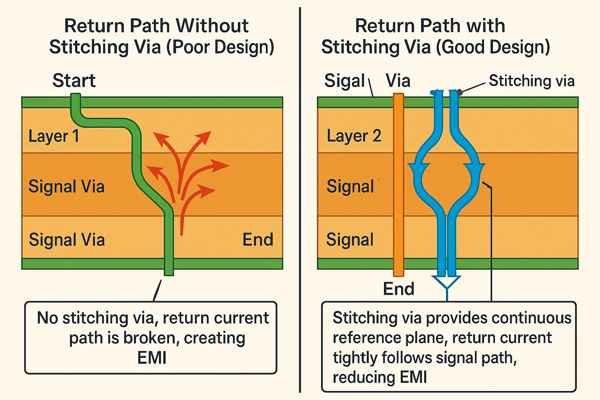

🎯 第三层：为什么 Stitching Via 有时候像“救命针”？

这个。

你应该经常看到：

老司机：

疯狂加：

GND Via。

很多新人：

不理解：

不就是孔吗？

有这么重要？

说句特别直接的话：

有时候真能救命。

为什么？

因为：

它在：

给回流搭桥。

举个简单例子。

高速信号：

换层。

比如：

L3 → L6

问题来了。

参考面：

变了。

如果：

没有：

GND Stitching Via

回流：

突然断。

然后：

开始：

绕路。

结果：

共模突然变大。

EMI：

直接炸。

而：

加一个：

地孔。

很多时候：

问题：

突然：

好了。

为什么？

因为：

回流：

重新：

找到最舒服路径。

所以：

一句特别值钱的话：

高速设计里。

地孔不是辅助。

是主角。

---

🎯 第四层：为什么“阻抗对了”，还是可能翻车？

这个问题。

特别经典。

很多人：

阻抗：

控好了。

眼图：

也过。

结果：

EMI挂。

或者：

偶发问题。

为什么？

因为：

阻抗只是表象。

真正核心：

是：

参考连续性。

什么意思？

如果：

地断。

即使：

100Ω。

也可能：

翻。

因为：

回流：

已经：

乱了。

这也是为什么：

老司机看板子。

第一眼：

不是：

线宽。

而是：

地连续吗？

因为：

高速系统：

最终：

拼的：

是：

回流品质。

不是：

单纯：

线宽。

---

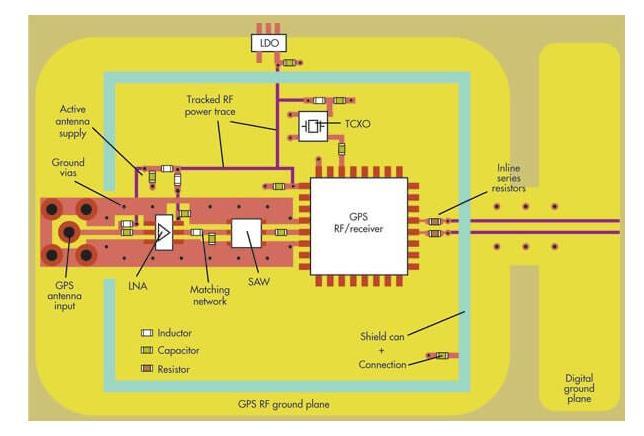

🎯 第五层：为什么 GPS 最容易被 DDR 干？

这个特别真实。

很多人：

第一次碰：

会怀疑人生。

现象：

特别离谱：

DDR一跑
GPS变差

为什么？

因为：

GPS：

真的太弱。

卫星：

两万公里外。

信号：

到地面：

接近：

-130dBm

特别弱。

基本：

像：

机场旁边听蚊子叫。

这时候：

DDR：

边沿快。

回流乱。

共模大。

直接：

开始：

发射。

然后：

GPS：

就废。

所以：

很多项目：

最后：

不是：

天线问题。

不是：

模组问题。

而是：

板级EMI。

特别：

回流。

---

🎯 一个特别值钱的工程经验

一句话：

高速问题。

本质：

都是回流问题。

真的。

很多：

SI。

EMI。

串扰。

最后：

根因：

全是：

回流路径。

所以：

真正高手：

看板：

第一眼：

先看：

地。

不是：

线。

---

🎯 今天5分钟总结

一句特别值钱的话：

高频信号。

真正难的不是过去。

而是：

怎么回来。

因为：

回流路径。

决定：

EMI
稳定性
串扰
GPS
Training
量产风险

这篇。

你真理解了。

高速设计。

会突然：

开窍。

---
