还在为以太网SPE/APL、Profibus DP高昂的设备成本、开发费用和复杂的调试头疼？

还在忍受RS485轮询机制带来的实时性差、且节点数量受限？

想实现国家标准要求的冗余现场总线，却被昂贵的方案劝退？

好消息是：一种融合了CAN实时性与以太网可视化管理的创新现场总线——CANWeb，正以“平民化”的姿态，彻底打破国外技术的垄断，让高可靠、高性价比的冗余总线方案触手可及。

01 痛点直击：为什么传统现场总线“水土不服”？

在能源、化工、交通等高可靠性要求的行业，国家标准（如GB/T 36293-2018）明确规定：涉及控制输出或重要信号采集的现场总线，必须采用冗余配置。

然而，现实却很骨感：

• 开发成本高：Profibus DP专用从站芯片VPC3就要130元+，以太网SPE/APL接口芯片80元+，开发文档复杂，授权费用昂贵；

• 硬件价格贵：冗余DP主站卡动辄2500-5000元，光电中继器2000-5000元，Y-LINK也要2300元，以太网SPE/APL交换机为万元级别；

• 实时性差：传统RS485/DP采用“排队轮询”机制，节点一多，宏周期轻松超过100ms，难以满足开关量控制≤100ms的国标要求；

• 调试复杂：调试DP从站通常需要西门子PLC和软件，而CANWeb只需要一个Web浏览器（笔记本或Pad）；

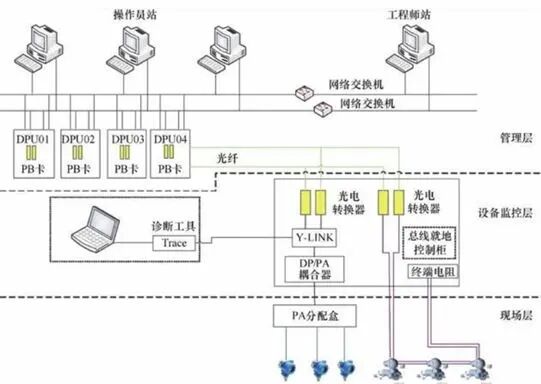

• 冗余不彻底：PA仪表、DP/PA耦合器大多不支持冗余，单点故障可能导致通信全部中断。

难道就没有一种“既便宜、又可靠、还简单”的现场总线吗？

当然有！它就是CANWeb。

02 CANWeb是什么？——融合CAN与以太网优势的“新物种”

CANWeb现场总线，从名字就能看出它的基因：CAN的高实时性+以太网的可视化管理能力。

它的核心创新在于：将“节点管理功能”与“实时数据通信”彻底分离。

实时数据通信：采用触发式小包通信，检测到信号变化就发送，无需轮询。不同测控周期的数据可以共用一个总线，最小刷新时间可达3ms，轻松满足ETS（≤50ms，电厂汽轮机跳闸保护系统）甚至OPT（≤20ms，电厂汽轮机超速保护控制单元）的严苛要求。

节点管理功能：通过网关的内置Web页面，用笔记本电脑、Pad甚至手机，就能完成节点监控、参数配置、通信质量诊断（丢包率、负载率），完全不需要昂贵的控制器或专用调试工具。

一句话总结：CANWeb既有CAN的“快、准、稳”，又有以太网的“看得见、管得着”。

03 八大核心优势，直击用户“心巴”

1.真正的冗余，符合国标要求

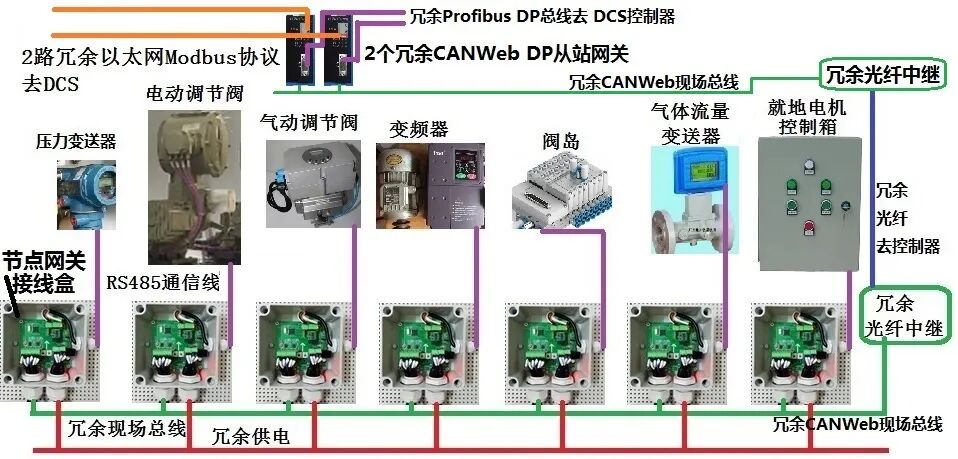

CANWeb原生支持双光纤/双绞线并行热备份冗余架构。任意一条总线故障，系统无扰动切换，通信不中断。并且，每个“冗余CANWeb节点网关”的RS485总线只连接一个现场设备，完全满足冗余现场总线国家标准，彻底告别DP/PA耦合器单点故障的隐患。

2.硬件成本“断崖式”下降

• 节点成本：CANWeb节点硬件成本与RS485相当。芯片约3元，加上光隔也才10元左右。而Profibus DP从站芯片就要130元，组合DP冗余电路就需400元。

• 布线成本：CANWeb布线主要由冗余双光纤（光纤传输距离需小于20公里）及少量冗余屏蔽双绞线构成；如：20个变频器采用硬接线需要140根电缆，而CANWeb仅需2根光纤，节省95%的线缆、桥架及施工费用。

  --4芯1.5平对绞屏蔽线_每米单价12元--

  --6芯铠装光缆_每米单价0.8元--------

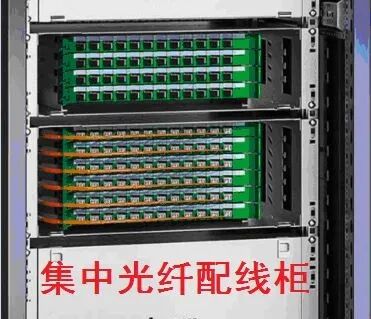

  铠装光纤可和动力电缆混合敷设，无需桥架穿管，电子间会多出一个“集中光纤配线柜”。

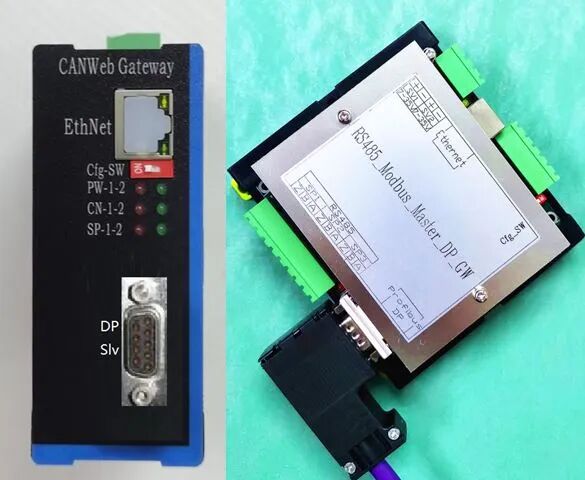

*网关成本：功能相当于DP主站卡的CANWeb网关，价格约5百多元（远低于2500-5000元的DP主站卡）。

3.开发门槛“归零”

提供开源的Keil源程序和完整的开发板套件（CWIOKFB / CWNGIOKFB），期待您借用测试。

用户只需在指定文件内调用少量函数，就能完成自己的总线产品开发。

不需要了解复杂的CAN协议拆包、并包、ID过滤。

支持GD32F303CCT6芯片（约10元），只需预留一个RS485接口，就能将现有设备快速升级为冗余总线智能仪表。

4.可视化运维，调试“傻瓜化”

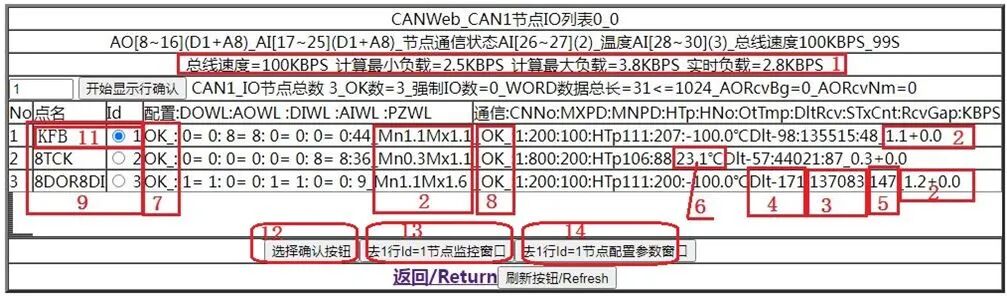

• 通过网关Web页面，实时查看每个节点的发包数、丢包数、发包间隔、实时负载、温度、断线状态，下图标号4_DltRcv（发包与收包差值）一旦持续变化，立刻知道CAN通信存在丢包，无需猜测。

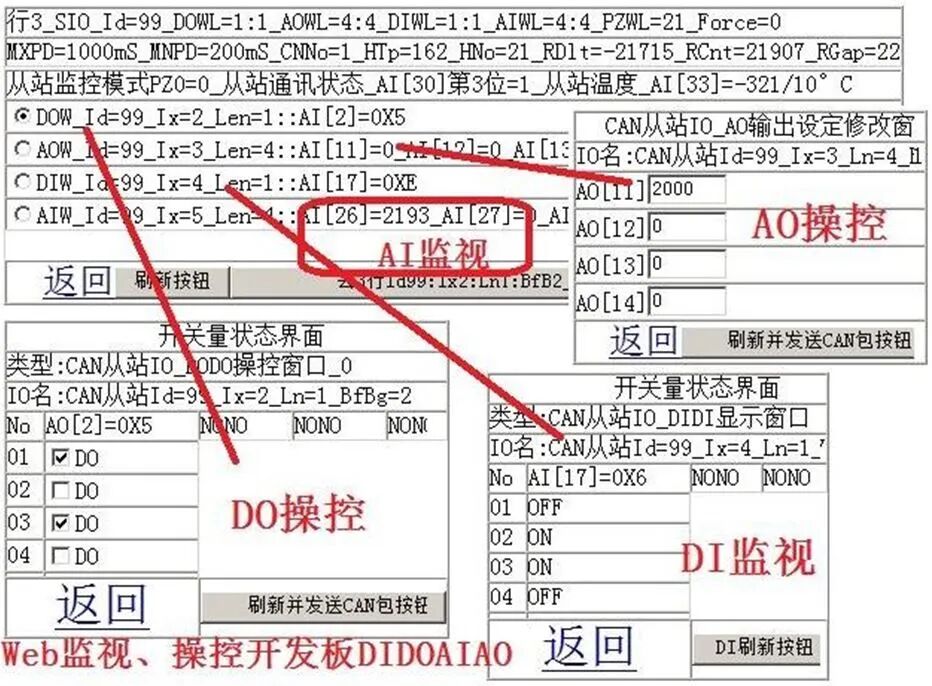

• 可在线监控、调试模块AI\AO\DI\DO。

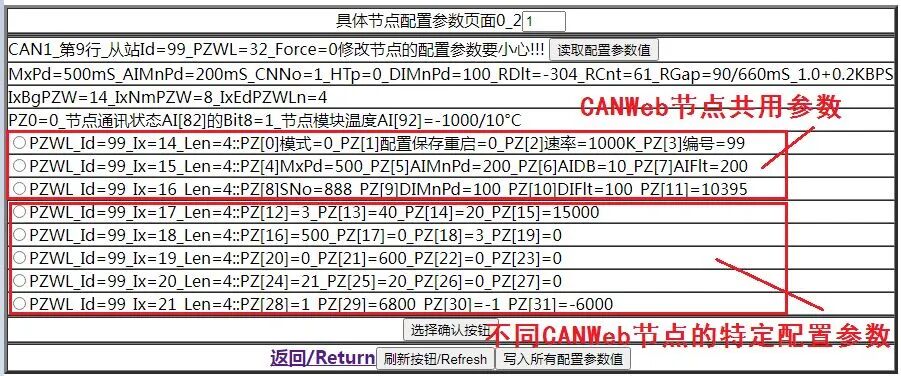

• 修改节点参数（如通信周期MXPD、节点地址）只需在Web页面填写数字，点击“发送”即可，不需要任何编程软件。



5.通信确定性，实时性“有保障”

触发式小包通信 + 多主站架构，告别轮询。

节点地址越小，优先级越高，重要节点可设置较小地址，确保关键信号优先传输。

总实时负载建议控制在总线速度的1/3以内，通信稳如泰山。

6.拓扑结构灵活，布线“随心所欲”

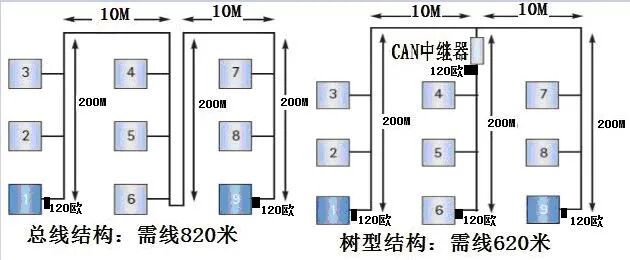

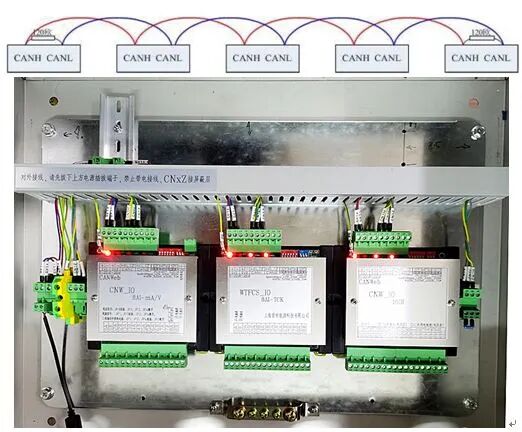

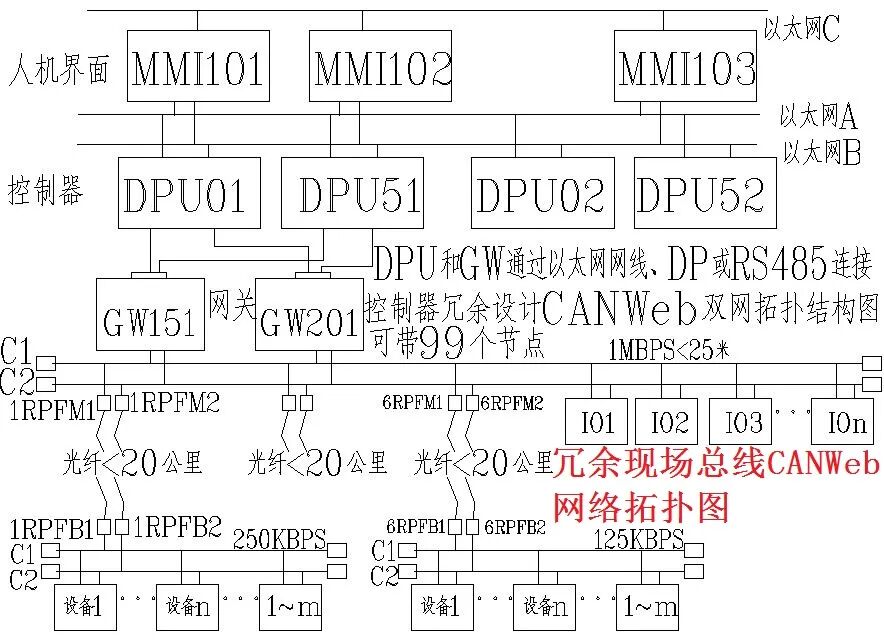

支持“手牵手”并接（推荐）、节点网关分支连接（解决现场分支难题）、光纤中继星型/树形改造。

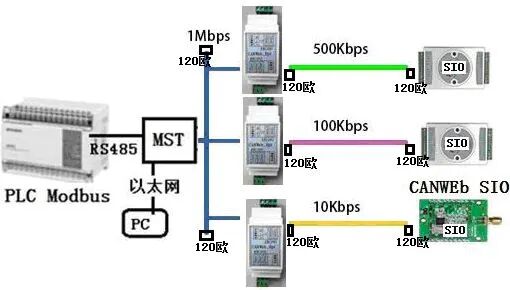

中继器可以连接不同速度的网段（主枝1Mbps，分枝250kbps/125kbps），无数量限制，不丢包。而Profibus DP中继器要求两端速度一致，且数量受限。

7.与主流控制器“无缝”对接

• 网关支持冗余以太网、RS485_Modbus、Profibus DP、ProfiNet、EtherCAT、EtherNet/IP、MQTT等协议。

• 提供与西门子PLC（S7-200 SMART）、Modbus Poll软件的通信例程和说明。

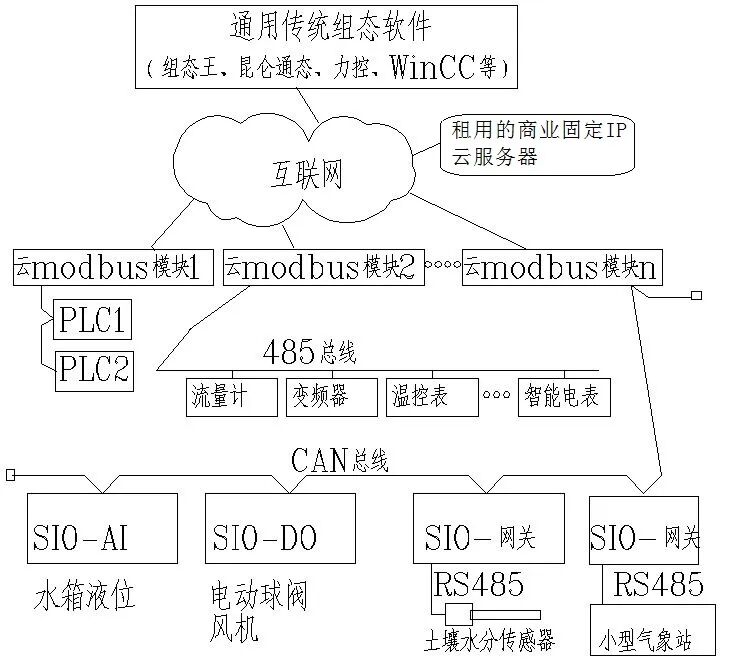

• 支持云Modbus功能，方便通过互联网与固定IP云服务器双向通信，契合物联网与云计算趋势。



8.不仅省钱，更能“赚钱”

• 获取更多控制变量：数字通信可轻松传输量程范围、温度、压力、累计行程、剩余寿命等额外信息，为预测性维护、工业4.0、AI质检提供数据基础。



• 提高精度及响应速度：避免4-20mA信号的AD/DA转换损失和延时。

• 减少IO卡件：FCS控制柜数量减少2/3，IO卡件减少90%以上，工程费用降低60%，工作量减少80%。

04 真实案例：CANWeb已经在电厂“扛大旗”

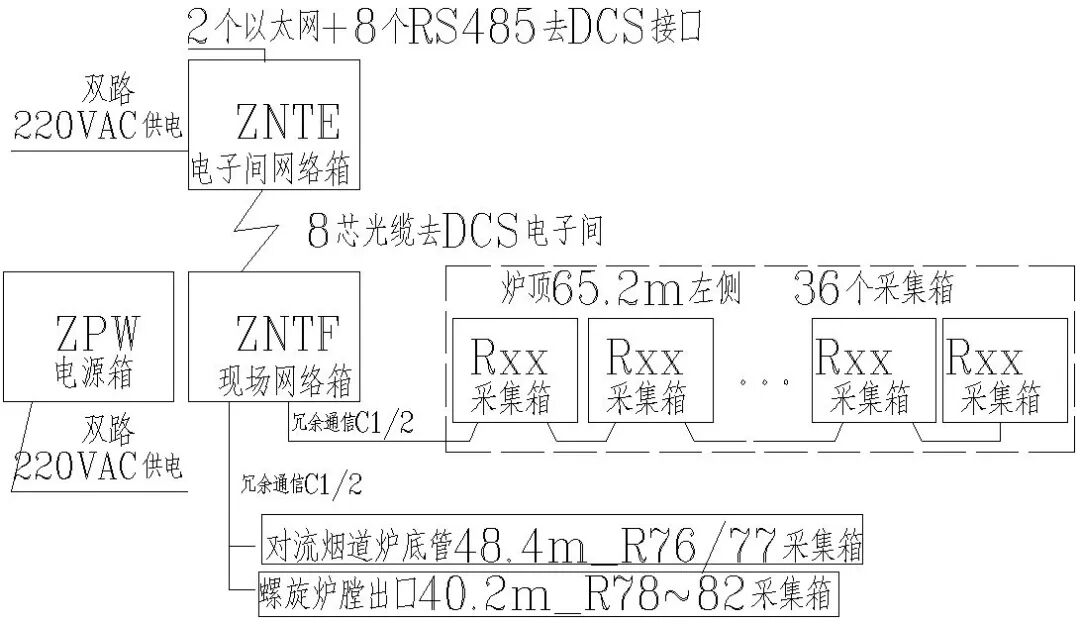

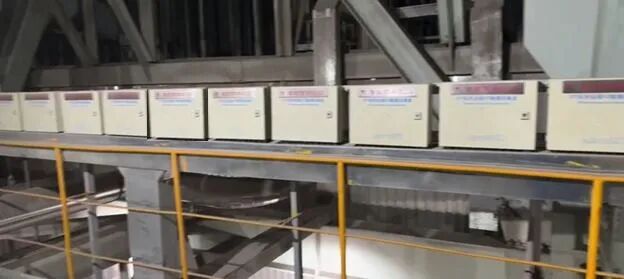

• 某电厂温度采集系统，采用CANWeb冗余总线（光纤+少量屏蔽双绞线），230个24路热电偶IO模块，共5520个温度采集点。总线冗余，网关模块冗余，运行稳定可靠。

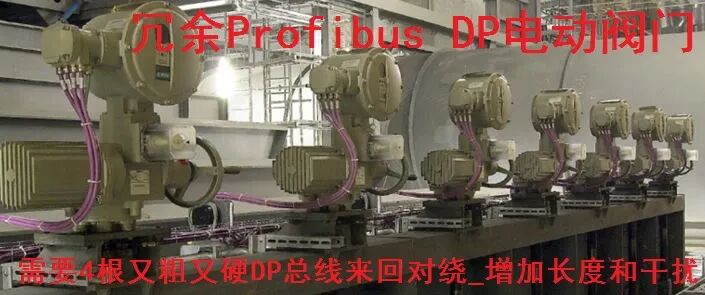

• 电动阀门改造：原来冗余Profibus DP阀门需要连接4根又粗又硬的DP总线，来回对绕，增加长度和干扰。改用CANWeb方案后，通过“节点网关接线盒”，只需一根≤20米的软线电缆，不增加总线长度，不引入干扰，接线简洁、可靠、快速。



05 如何快速上手？——开发板套件“借你抄作业”

我们提供两种开发板套件，支持借用测试：

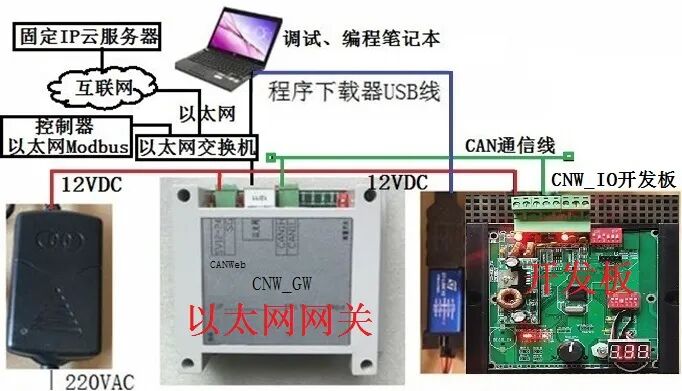

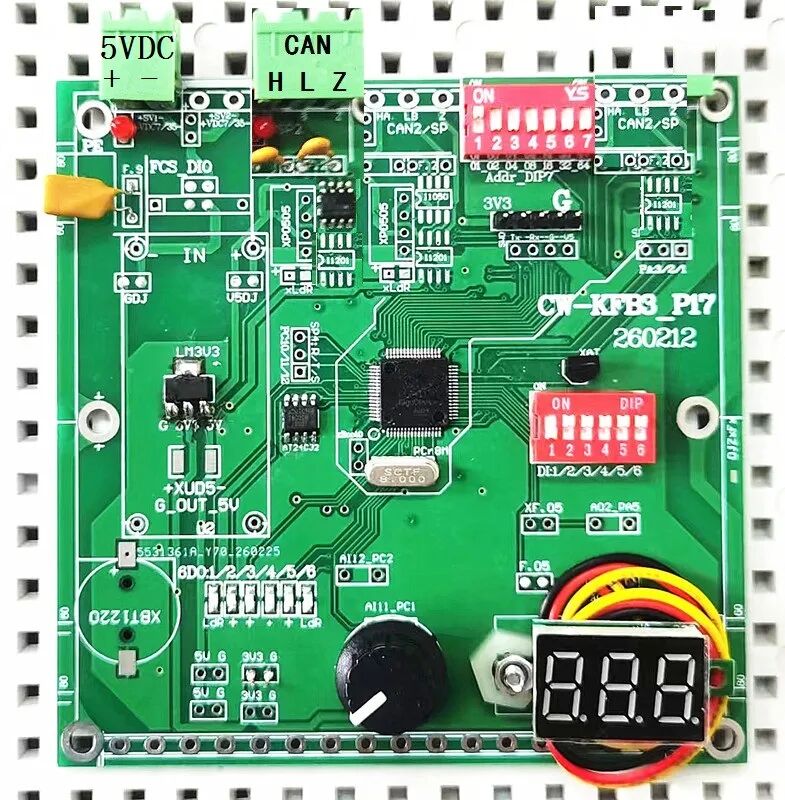

1. CWIOKFB（节点IO开发板）

用于柜内安装的多通道DI、DO、AI、AO模块开发。

硬件：6DI（拨码）、6DO（LED）、1AI（旋钮）、1AO（LED电压）、温度探头、GD32F303RC、CAN接口。

软件：提供完整的Keil源程序（滤波、掉电保持、通信中断处理、温度测量等）；内含最多48个WORD变量，用于实时AI\AO\DI\DO数据交换；内含最多200个WORD配置参数，可用于设置模块的配置参数及中间计算变量掉电保持，例如CAN ID、PID参数、累计行程、剩余寿命等，通过Web页面可在线实时修改，便于用户调试程序，如实时控制中的PID参数在线调整，无需重启模块。

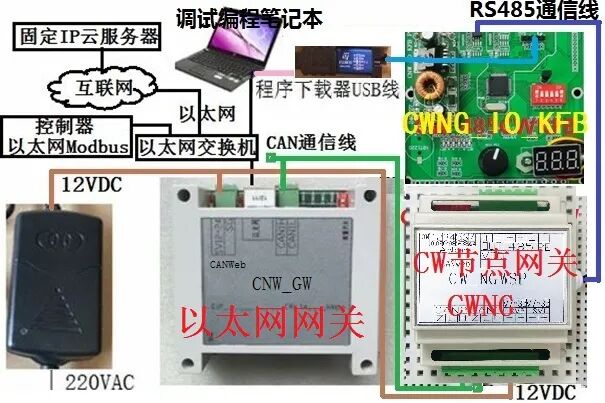

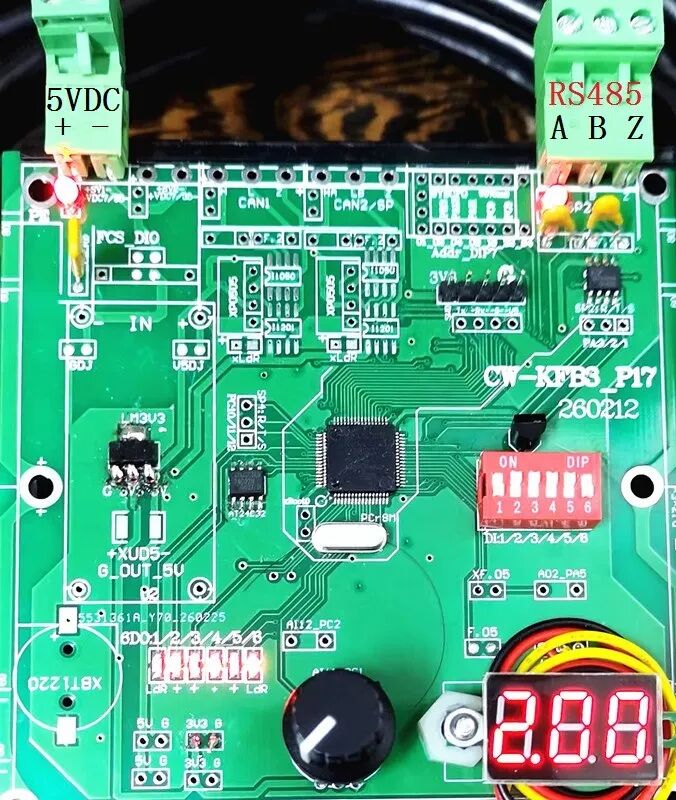

2. CWNGIOKFB（节点网关IO开发板）

用于现场仪表/设备（流量计、变频器、变送器、阀门、电量表等）的冗余总线升级。

硬件及软件：与CWIOKFB类似，但接口换为RS485。

用户设备只需预留一个RS485接口，参考源程序，约10个工作日即可完成一个“电动阀门的冗余现场总线智能化”升级测试。

06 与Profibus DP相比：

• 网络结构：CANWeb更灵活，中继器无数量限制，支持不同速度互联；

• 主站卡价格：CANWeb仅500多元 vs DP主站卡2500-5000元；

• 光电中继器：CANWeb 398元 vs DP 3000-8000元；

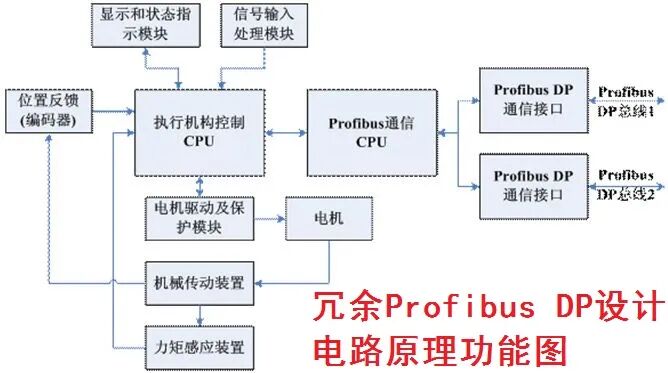

• 从站开发成本：CANWeb约10元（芯片+光隔） vs DP 160元（VPC3+隔离），组合DP冗余电路成本约需400元（电路见下图）；

• 调试工具：CANWeb只需Web浏览器 vs DP需要专用PLC+复杂软件；

• 实时性：CANWeb触发小包 vs DP大包轮询，节点越多DP越慢；

• 冗余支持：CANWeb全冗余 vs DP的PA仪表、Y-LINK、耦合器均不支持冗余；

• 接线：CANWeb普通双绞线/软线 vs DP专用电缆+专用接头；

• 开发成本：完成一个DP总线“电动阀门的冗余现场总线智能化”，估计费用15万+，人工时约90天*人。

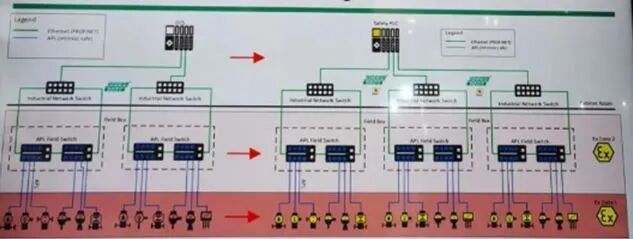

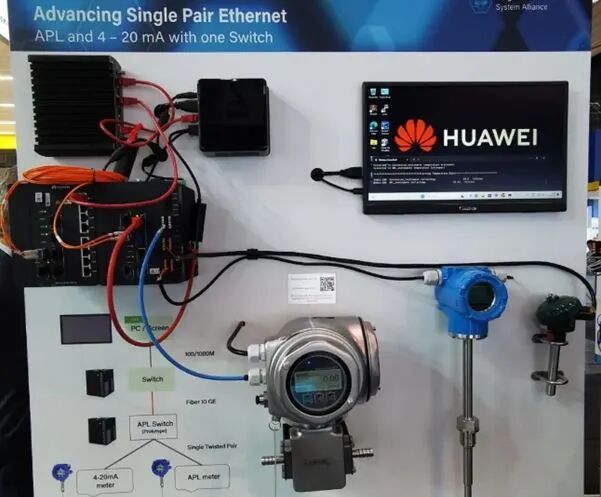

07 与工业以太网（SPE/APL/EtherCAT）相比：

• 成本：CANWeb节点约10元 vs SPE接口芯片80元，SPE/APL交换机万元级别；

• 成熟度：CAN（1983年）+以太网（1973年）均已安全应用数十年，而SPE尚不成熟；

• 实时性：CANWeb（3ms，未来0.5ms） vs EtherCAT（30μs），对于99%的过程控制场景，CANWeb完全够用；

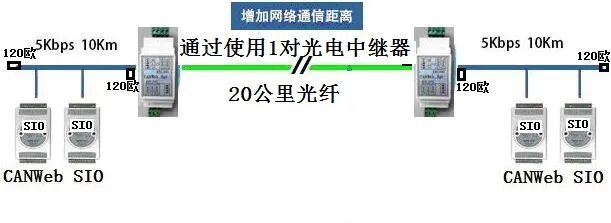

• 布线：CANWeb支持光纤（20公里）+双绞线混合，铠装光纤可与动力电缆混敷，比以太网星型拓扑更节省布线；

• 开发成本：完成一个APL总线“电动阀门的冗余现场总线智能化”，估计费用20万+，人工时约180天*人。



08 未来展望：千兆+8Mbps CAN-FD，性能再飞跃

我们即将推出：

支持千兆以太网（双光纤+双RJ45）的全新网关；

支持8Mbps CAN-FD技术的节点设备；

支持OPC UA、MQTT协议，无缝连接云端。

CANWeb不仅是一项通信技术，更是一套面向工业现场的系统化设计理念。

09 写在最后：国产替代，从一条总线开始

我们深知，在中小型自动化项目中，尤其是以国产仪表、DCS、PLC为核心的系统中，现场总线产品几乎是一片空白。

不是不需要，而是太贵、太难、太麻烦。

CANWeb的出现，就是要用RS485的成本、CAN的实时性、以太网的易用性，让每一位自动化工程师、每一家设备制造商，都能轻松拥有高可靠、高性价比的冗余现场总线。

现在，就等你来借用测试开发板套件！

验证CANWeb的工程价值，也许就是从你的一次借用开始。
