(NMOS中的HCI效应)

一、几个概念

载流子：“电子”和“空穴”被称为载流子 —— 其核心使命就是搬运电荷、形成电流；

热载流子：载流子在电场加速下获得过高的能量称为热载流子；（``hot carriers'' are particles that attain a very high kinetic energy from being accelerated by a high electric field.）在热平衡态下，载流子的能量服从费米分布。高电场作用使沟道载流子能量突破晶格热平衡，形成热载流子。

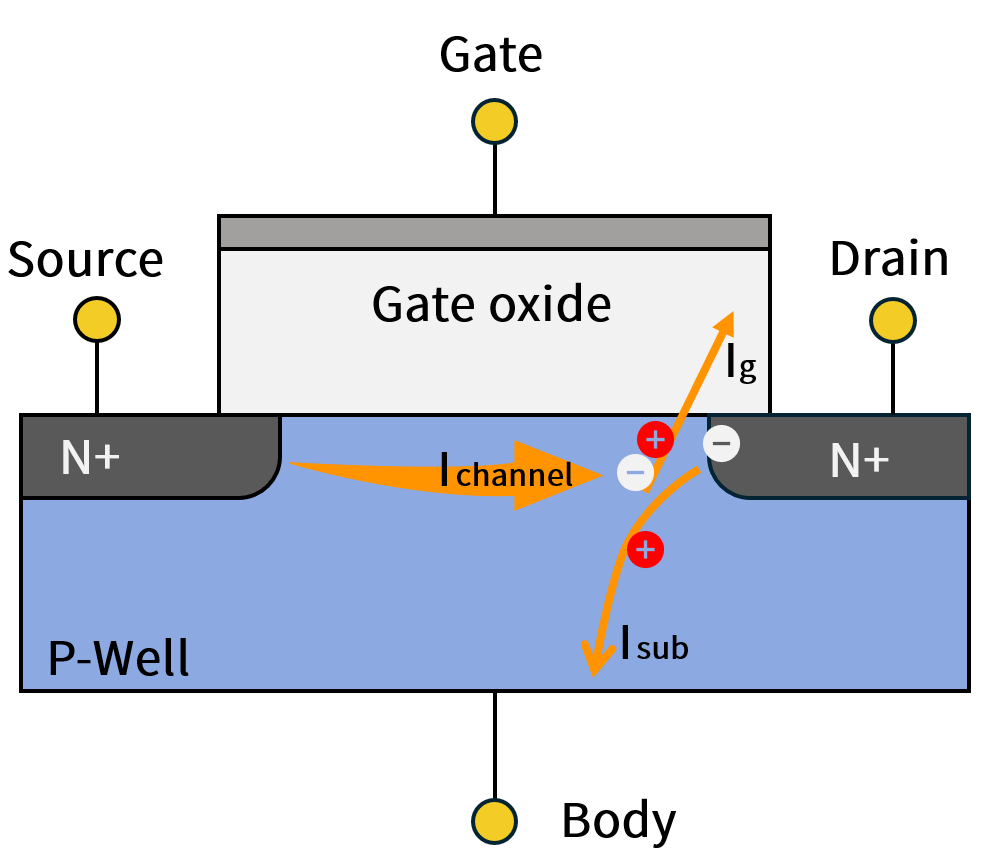

热载流子注入：半导体器件（如晶体管）工作时，高能电子或空穴突破材料势垒、侵入（栅极与沟道间）绝缘层，并注入氧化层中被截获，导致氧化层损伤或引发界面态密度增加, 导致器件性能逐渐退化甚至失效。

二、为什么会产生热载流子

1. 高电场加速与能量积累

晶体管工作时，源极与漏极间的电压形成强电场。载流子（如电子）在电场中被加速，运动速度大幅提升。当电场强度超过临界值（例如在短沟道器件中），载流子动能可能达到甚至超过材料的晶格振动能级（约3-4 eV），从而脱离常规输运路径。

2. 碰撞电离与能量传递

高能载流子与晶格原子或其它载流子碰撞时，可能引发"雪崩效应"：一次碰撞产生多个二次载流子，进一步加剧能量分布的不均匀性。部分载流子因此获得足够能量，直接穿透栅氧化层的势垒（量子隧穿效应）。

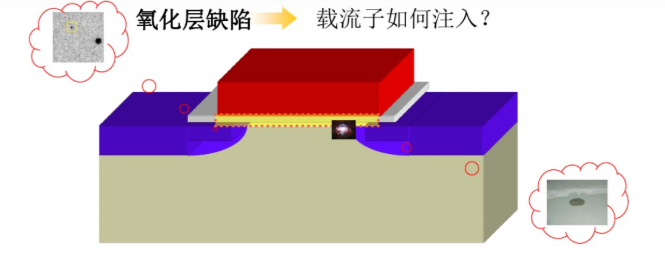

3. 材料界面缺陷的放大作用

栅氧化层与硅衬底的界面并非绝对光滑，微观缺陷（如悬挂键、氧空位）会成为载流子的"陷阱"。高能载流子撞击缺陷点时，可能引发局部电荷积累，加速氧化层老化，形成永久性损伤路径。

三、热载流子注入机制

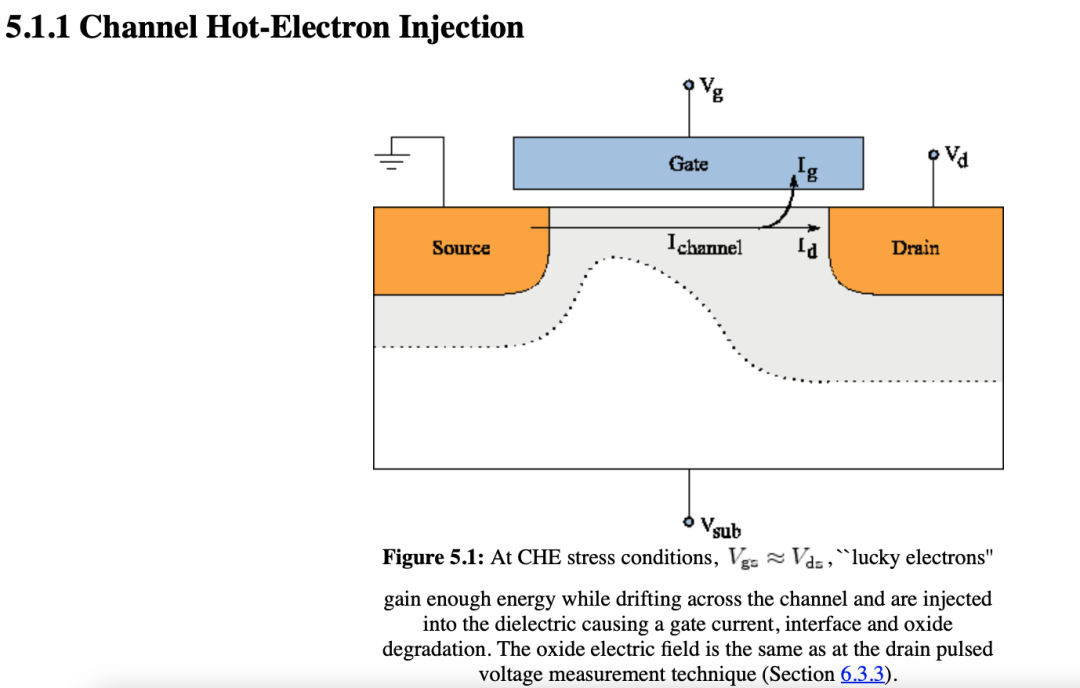

1. channel hot-electron (CHE) injection — 沟道热电子注入

当Vg和Vd 均高于源端电压时，沟道内的载流子会在横向电场及纵向电场的共同作用下，进入栅氧化层形成界面态。

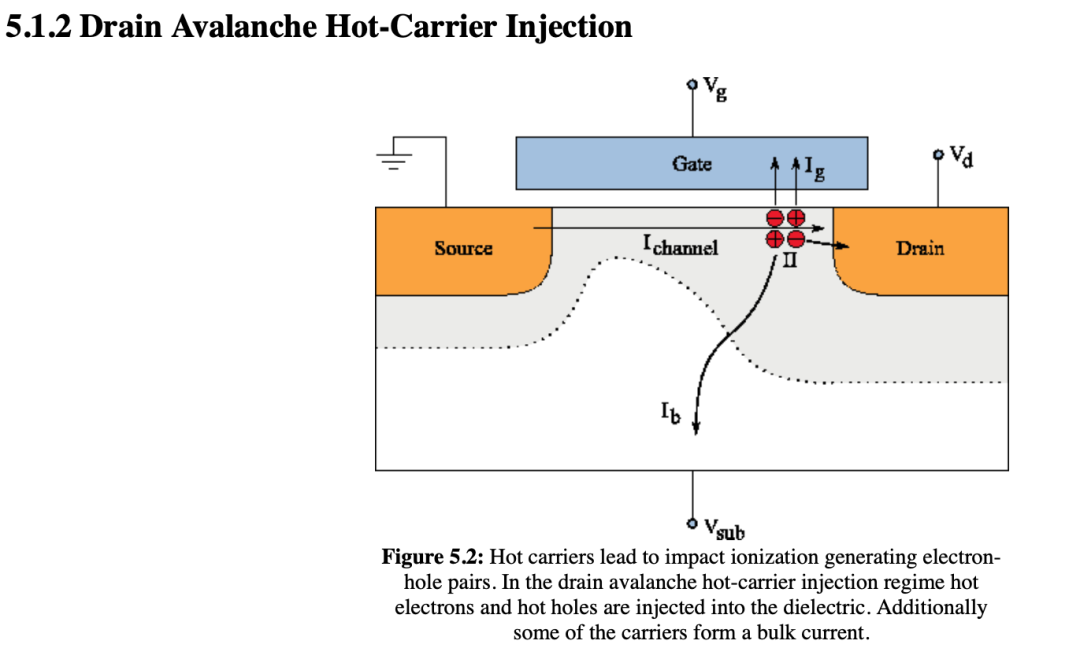

2. drain avalanche hot-carrier (DAHC) injection —— 漏极雪崩热载流子注入 （high Vds and lower Vgs ）

发生在漏极边缘的强电场中，由雪崩倍增产生的空穴和电子注入引起，载流子在漏极区域的高电场作用下获得能量。由于两种载流子类型是同时注入的，因此难以测量DAHC。此外，部分生成的载流子还会导致体电流。

3. secondary generated hot-electron (SGHE) injection —— 二次生成热电子注入

由于碰撞电离在漏极附近发射的光子, 与热空穴发生二次碰撞电离, 从而出现新的电子和空穴, 相应的产生衬底电流和漏极电流量可以到达Si-SiO2 界面，并注入到 SiO2中。

4. substrate hot-electron (SHE) injection. —— 衬底热电子注入

NMOS 器件中，当 VDS ＝BS, VGS >> VT 时，在衬底与源、漏、沟道之间有反向电流流过。衬底中的电子被耗尽区的电场拉出并加速向沟道运动，当电场足够高时，这些电子就有了足够的能量可以到达Si-SiO2 界面，并注入到SiO2中。衬底热载流子注入损伤均匀。

四、热载流子的危害

1. 阈值电压漂移（threshold voltage shifts）

热载流子注入栅氧化层后，会在界面处形成固定电荷。这些电荷改变晶体管的阈值电压（开启电压），导致电路延迟增加、功耗上升。

2. 跨导退化（transconductance degradation）与驱动能力下降

栅氧化层损伤会降低沟道载流子迁移率，表现为晶体管跨导（增益）下降。

3. 寿命指数级衰减

HCI引发的失效时间（TTF）与电场强度呈指数关系。根据Black方程模型，电场强度每降低10%，器件寿命可延长10倍。

五、如何应对热载流子效应

1. 尺寸

器件尺寸的缩小，会引发沟道电场急剧增强。在5nm FinFET中，其沟道电场强度比传统28nm平面器件高出40%以上，高能载流子的生成概率也因此提高。

2. 材料

采用高介电常数（High-K）材料（如HfO₂）替代传统SiO₂，可在相同物理厚度下实现更高的电容密度，降低工作电压。同时，应变硅技术通过拉伸或压缩晶格提升载流子迁移率，减少高电场需求。

High-K材料的引入虽可有效抑制漏电流，但其与硅衬底的界面缺陷密度较高，易成为热载流子捕获位点，加剧界面陷阱的形成。

3. 结构

三维结构的创新，使得载流子注入路径高度复杂化。在FinFET 器件的三维鳍结构中，鳍顶角电场集中导致 HCI 退化表现出明显的位置依赖性；而在更先进的GAA全环绕栅极晶体管中，纳米片间存在应力耦合现象，电场畸变会使得热载流子的注入路径难以预测，加剧退化的随机性。

轻掺杂漏极（LDD）通过在漏极附近形成梯度掺杂区，分散电场峰值。

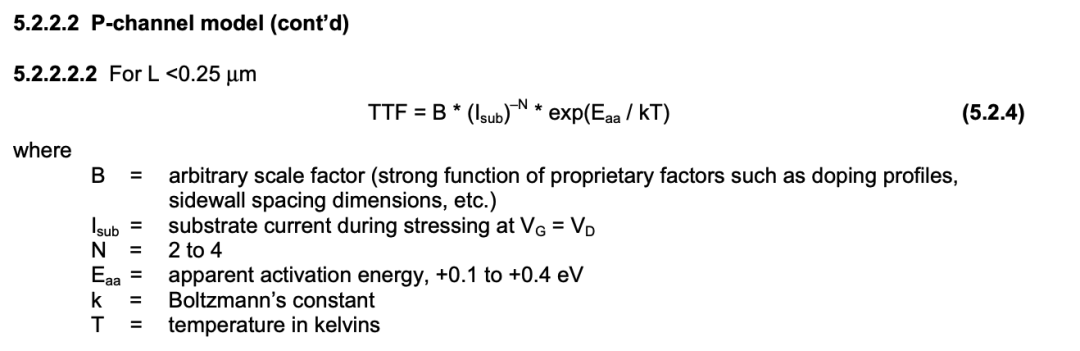

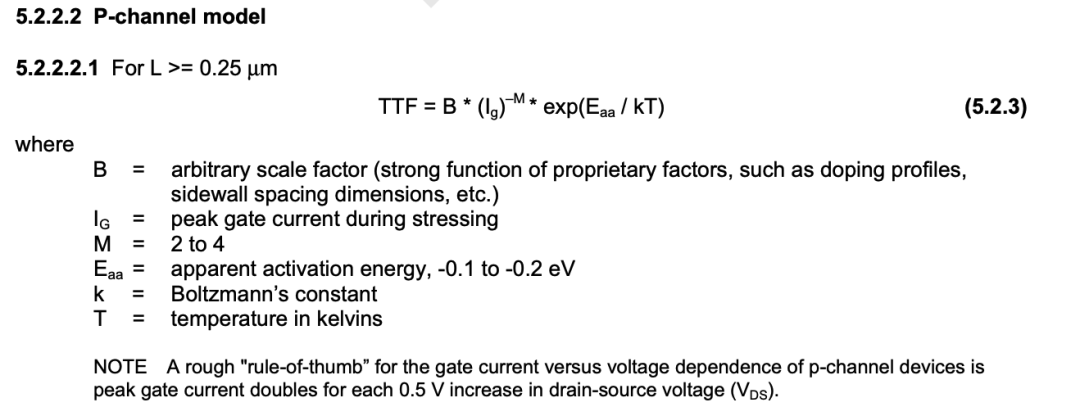

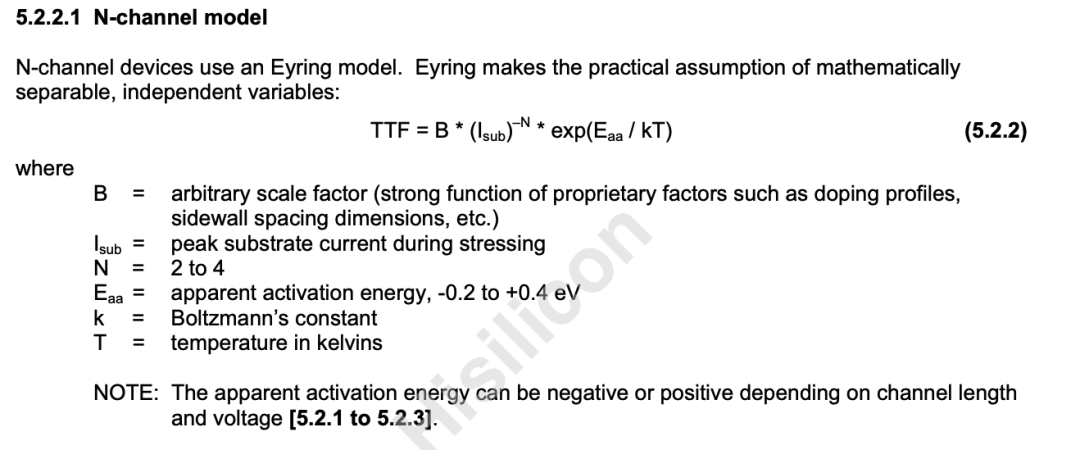

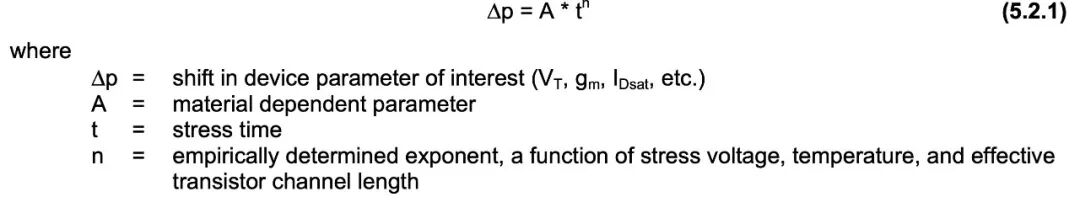

六、HCI 退化模型（From JEP122)
