第 1 章 引言

1.1 车载 CAN 总线故障管理的行业必要性

随着汽车电子电气架构的不断演进，车载网络中连接的 ECU 数量已从早期的十几个增长到上百个，CAN 总线作为连接这些 ECU 的核心通信链路，承担着动力控制、底盘安全、车身电子等关键系统的数据传输任务。

CAN 总线在实际运行过程中，会面临各种复杂的电磁环境和物理层挑战。电磁干扰、线束老化、连接器松动、终端电阻不匹配等问题都可能导致通信错误的发生。当错误累积到一定程度时，CAN 控制器会自动进入总线关闭状态，完全切断与总线的连接，这将直接导致相关功能的失效，对行车安全构成严重威胁。

因此，建立一套完善的 CAN 总线故障检测、恢复与管理机制，是车载电子系统设计中不可或缺的重要环节。

1.2 AUTOSAR CP 标准下通信栈的标准化设计思想

AUTOSAR (汽车开放系统架构) 作为全球汽车行业共同遵循的标准化架构，其核心目标是实现汽车电子软件的复用性、可移植性和可扩展性。在 AUTOSAR CP (经典平台) 标准中，通信栈被划分为多个独立的功能模块，每个模块负责特定的功能，并通过标准化的接口进行交互。

这种分层模块化的设计思想带来了诸多优势：

• 降低了系统的复杂度，便于开发和维护
• 提高了软件的复用性，不同项目之间可以共享成熟的模块
• 增强了系统的可测试性，每个模块都可以独立进行单元测试
• 简化了供应商之间的集成工作，降低了集成风险

1.3 CanSM 模块的研究意义与本文核心内容框架

CanSM 模块作为 AUTOSAR CP 通信栈中的核心管理模块，承担着 CAN 总线状态管理与故障恢复的关键职责。深入理解 CanSM 模块的核心定位、内部理论模型与交互机制，对于设计高可靠性的车载通信系统具有重要意义。

本文将从以下几个方面对 CanSM 模块进行系统阐述：

1. CanSM 在 AUTOSAR CP 通信栈中的核心定位与功能边界
2. CanSM 模块内部的三层状态机理论模型与分级故障恢复策略
3. CanSM 与周边模块的交互模型与信号流分析
4. CanSM 模块工程化设计的通用原则与实践要点
5. 总结与展望

第 2 章 CanSM 在 AUTOSAR CP 通信栈中的核心定位

2.1 AUTOSAR CP 通信栈分层架构与模块职责边界

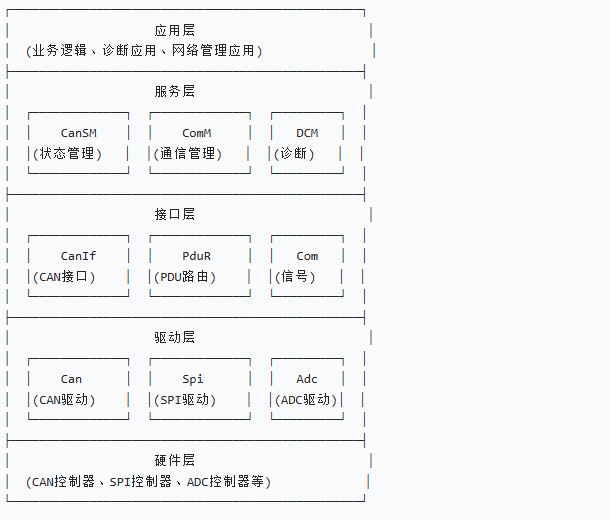

AUTOSAR CP 通信栈采用清晰的分层架构设计，从下到上依次为硬件层、驱动层、接口层、服务层和应用层。每一层都有明确的职责边界，并通过标准化的接口与上下层进行交互。

• 硬件层：包含 CAN 控制器硬件，负责实现 CAN 协议的物理层和数据链路层功能
• 驱动层：提供对 CAN 控制器硬件的抽象访问接口，负责寄存器操作和中断处理
• 接口层：对驱动层接口进行进一步抽象，向上层提供统一的服务接口，屏蔽不同硬件平台的差异
• 服务层：提供各种通信服务，包括状态管理、网络管理、诊断通信等
• 应用层：实现具体的业务逻辑，通过服务层接口进行数据通信

2.2 CanSM 模块的承上启下核心作用

CanSM 模块位于通信栈的服务层，处于 CAN 接口层之上、通信服务层之下，是连接底层硬件与上层应用的关键桥梁。其核心作用可以概括为 "承上启下"：

• 承下：接收来自底层 CAN 接口层的状态变化通知，包括总线关闭事件和控制器模式变化指示
• 启上：向上层应用和诊断系统提供总线状态查询接口，并在发生总线关闭故障时执行恢复策略，同时向诊断系统上报故障事件

CanSM 模块的存在，将底层复杂的硬件状态管理与上层应用逻辑隔离开来。上层应用无需关心底层总线的具体状态变化，只需通过标准化的接口获取总线状态即可，这大大简化了上层应用的设计复杂度。

2.3 CanSM 与上下层模块的功能划分原则

为了保证系统的模块化和可维护性，CanSM 与上下层模块之间有着严格的功能划分：

• 与 CAN 驱动层的划分：CAN 驱动层只负责硬件寄存器的操作和中断处理，不包含任何状态管理逻辑。所有的状态管理和故障恢复逻辑都由 CanSM 模块实现。
• 与 CAN 接口层的划分：CAN 接口层负责事件的转发和 PDU 的路由，不包含任何业务逻辑。它将底层驱动产生的事件原封不动地转发给 CanSM 模块。
• 与上层应用的划分：上层应用只负责业务逻辑的实现，不直接操作 CAN 控制器。所有对 CAN 控制器的控制操作都通过 CanSM 模块间接完成。

这种清晰的功能划分，使得每个模块都可以独立开发、测试和维护，提高了系统的整体质量和开发效率。

第 3 章 CanSM 模块内部核心理论模型

3.1 CAN 总线关闭故障的本质与特性分析

总线关闭是 CAN 协议定义的一种严重故障状态。CAN 控制器内部维护着两个错误计数器：发送错误计数器和接收错误计数器。当控制器在发送或接收报文时检测到错误，相应的错误计数器就会递增；当成功发送或接收报文时，错误计数器会递减。

当发送错误计数器的值达到 256 时，控制器会自动进入总线关闭状态。在总线关闭状态下，控制器会从总线物理层断开，不再发送或接收任何报文，以避免对总线上其他节点的正常通信造成干扰。

总线关闭故障具有两个显著的特性：

• 瞬时性：大多数总线关闭故障是由瞬时电磁干扰引起的，干扰消失后，总线可以迅速恢复正常
• 持续性：如果故障是由硬件损坏或物理层问题引起的，那么总线关闭状态将会持续存在，直到故障被排除

3.2 三层状态机管理模型的设计逻辑

为了有效管理 CAN 总线的各种状态，CanSM 模块采用了三层状态机模型。这种分层的状态机设计，使得状态管理更加清晰和灵活，能够更好地应对各种复杂的故障场景。

第一层是模块总体模式，用于表示 CanSM 模块本身的运行状态。它包含未初始化、已初始化和就绪三个状态。只有当模块处于就绪状态时，才能正常执行总线状态管理和故障恢复功能。

第二层是控制器子状态，用于表示每个 CAN 控制器的具体运行状态。它包含正常运行、总线关闭已检测和总线关闭恢复中三个状态。这是 CanSM 模块最核心的状态机，所有的故障恢复逻辑都围绕这三个状态展开。

第三层是网络状态，用于向上层应用提供统一的总线状态视图。它包含全通信模式、总线关闭恢复模式和无通信三个状态。上层应用可以通过查询网络状态来决定是否发送报文。

3.3 分级故障恢复策略的理论依据

针对总线关闭故障的瞬时性和持续性双重特性，CanSM 模块采用了分级故障恢复策略。这种策略能够在保证系统可靠性的前提下，最大限度地缩短通信中断时间。

瞬时故障的快速恢复机制：对于由瞬时干扰引起的总线关闭故障，应该以最快的速度恢复通信。因此，CanSM 模块设计了快速恢复阶段，在这个阶段，控制器会以较短的间隔频繁尝试重启。快速恢复阶段的设计目标是在最短的时间内恢复通信，将故障对系统的影响降到最低。

持续故障的慢速恢复机制：如果快速恢复阶段的多次尝试都失败了，说明当前的故障可能是持续性的。此时，如果继续以较高的频率尝试重启，不仅无法恢复通信，还会增加 CPU 的负载和总线的噪声。因此，CanSM 模块会进入慢速恢复阶段，在这个阶段，控制器会以较长的间隔尝试重启，直到故障被排除。

这种分级恢复策略，既能够快速恢复瞬时故障，又能够有效应对持续故障，是一种兼顾效率和可靠性的设计方案。

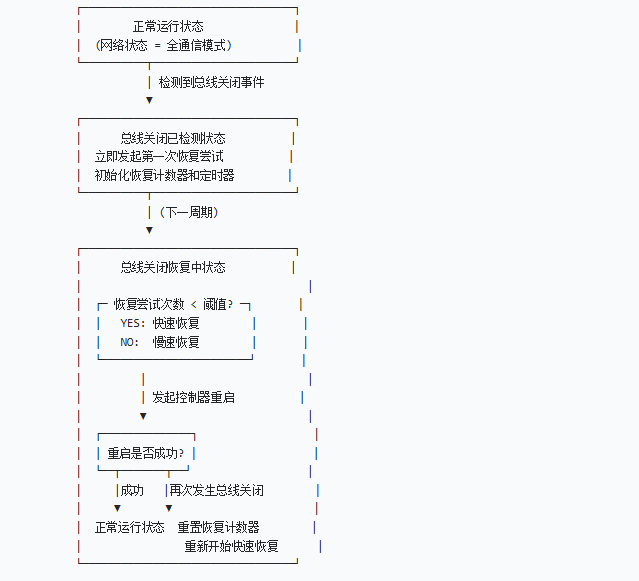

配图 2：CanSM 内部状态机转换流程图

第 4 章 CanSM 跨模块交互模型与信号流

4.1 自下而上的故障检测与上报链路

总线关闭故障的检测与上报是一个自下而上的过程，涉及硬件层、驱动层、接口层和 CanSM 模块四个层级。

当 CAN 总线发生故障导致发送错误计数器达到 256 时，CAN 控制器硬件会自动进入总线关闭状态，并触发一个错误中断。驱动层的中断服务例程会响应这个中断，读取控制器的状态寄存器，确认总线关闭事件的发生。

驱动层会将总线关闭事件通知给接口层，接口层再将事件原封不动地转发给 CanSM 模块。CanSM 模块接收到总线关闭事件后，会更新内部的状态机，将控制器的子状态设置为总线关闭已检测，并初始化恢复计数器和定时器。

整个故障检测与上报过程是异步的，能够在最短的时间内将故障事件通知给 CanSM 模块，为后续的故障恢复争取时间。

4.2 自上而下的控制器控制指令下发链路

控制器的重启操作是一个自上而下的过程，涉及 CanSM 模块、接口层和驱动层三个层级。

当 CanSM 模块决定发起控制器重启时，会通过接口层向驱动层发送控制器启动指令。驱动层接收到指令后，会执行相应的寄存器操作，重启 CAN 控制器。

控制器重启成功后，驱动层会通过接口层向 CanSM 模块发送控制器模式变化指示，通知 CanSM 模块控制器已经成功启动。CanSM 模块接收到指示后，会更新内部的状态机，将控制器的子状态恢复为正常运行状态，并将网络状态设置为全通信模式。

如果控制器重启失败，或者在重启后再次发生总线关闭故障，CanSM 模块会根据分级恢复策略，决定下一次重启的时间。

4.3 与诊断管理模块的标准化交互机制

CanSM 模块与诊断管理模块之间的交互，是为了实现总线关闭故障的诊断与记录。当发生总线关闭故障时，CanSM 模块需要向诊断管理模块上报故障事件，以便诊断系统记录故障码并进行相应的处理。

CanSM 模块与诊断管理模块的交互遵循以下原则：

• 当快速恢复阶段的所有尝试都失败，进入慢速恢复阶段时，向诊断管理模块上报故障事件
• 当总线恢复正常通信时，向诊断管理模块上报故障解除事件
• 诊断管理模块根据配置的参数，决定是否存储故障码以及何时清除故障码

这种标准化的交互机制，使得诊断系统能够及时准确地获取总线的故障状态，为车辆的维修和保养提供依据。

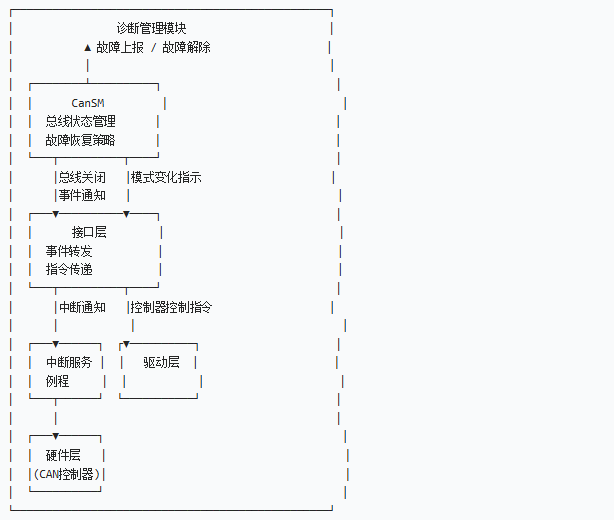

配图 3：CanSM 与周边核心模块的信号交互框图

第 5 章 工程化设计原则与通用实践要点

5.1 裸机平台下的调度策略设计原则

在没有实时操作系统的裸机平台上，CanSM 模块通常采用时间片轮询的调度方式。为了保证故障恢复的实时性和可靠性，调度策略的设计需要遵循以下原则：

• 调度周期选择：CanSM 模块的调度周期应该适中，既不能太长导致故障恢复不及时，也不能太短增加 CPU 的负载。通常选择 10ms 作为调度周期，这是一个在实时性和效率之间取得平衡的合理选择。
• 调用顺序安排：CanSM 模块的主函数应该在 CAN 驱动层的总线关闭处理函数之后调用，以确保在处理总线关闭事件时，驱动层已经完成了必要的清理工作。
• 时间基准来源：应该使用系统的滴答定时器作为时间基准，确保计时的准确性。避免使用软件延时等不可靠的计时方式。

5.2 恢复策略参数的选型依据与优化方向

恢复策略的参数选择直接影响到故障恢复的效果。在选择参数时，需要综合考虑系统的实时性要求、可靠性要求和硬件特性。

• 快速恢复间隔：快速恢复间隔应该根据典型的电磁干扰持续时间来确定。通常选择 100ms 作为快速恢复间隔，这足以覆盖大多数瞬时干扰的持续时间。
• 快速恢复最大尝试次数：快速恢复最大尝试次数应该根据系统能够容忍的最长通信中断时间来确定。通常选择 10 次快速恢复尝试，总计 1 秒的时间，这对于大多数车载应用来说是可以接受的。
• 慢速恢复间隔：慢速恢复间隔应该根据系统的 CPU 负载和总线噪声要求来确定。通常选择 1 秒作为慢速恢复间隔，这既能够保证及时发现故障的解除，又不会对系统造成太大的负担。

在实际工程中，可以根据具体的应用场景对这些参数进行优化调整，以达到最佳的故障恢复效果。

5.3 诊断事件上报的时机与规范要求

诊断事件上报的时机选择非常重要，它直接影响到诊断系统的准确性和可靠性。在选择上报时机时，需要遵循以下规范要求：

• 避免误报：不应该在每次发生总线关闭事件时都上报诊断事件，因为大多数总线关闭事件是瞬时的，能够通过快速恢复迅速解决。只有当快速恢复阶段的所有尝试都失败，进入慢速恢复阶段时，才应该上报诊断事件。
• 及时解除：当总线恢复正常通信时，应该立即向诊断管理模块上报故障解除事件，以便诊断系统及时更新故障状态。
• 标准化接口：应该使用 AUTOSAR 标准定义的诊断接口进行事件上报，确保与不同供应商的诊断管理模块能够兼容。

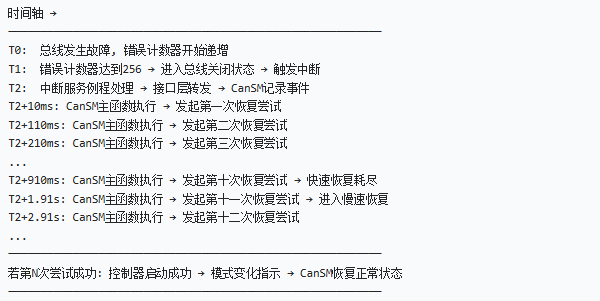

配图 4：CAN 总线关闭故障全生命周期时序图

第 6 章 总结与展望

6.1 本文核心理论要点总结

本文系统阐述了 AUTOSAR CP 标准下 CanSM 模块的核心定位与交互模型。通过本文的分析，我们可以得出以下核心结论：

1. CanSM 模块是 AUTOSAR CP 通信栈中承上启下的核心管理模块，负责 CAN 总线状态的全生命周期管理
2. CanSM 模块采用三层状态机模型和分级故障恢复策略，能够有效应对总线关闭故障的瞬时性和持续性双重特性
3. CanSM 模块与周边模块之间有着清晰的交互信号流，包括自下而上的故障检测上报链路、自上而下的控制器控制指令下发链路，以及与诊断管理模块的标准化交互机制
4. 在工程化设计中，需要合理选择调度策略和恢复参数，遵循诊断事件上报的规范要求，以确保系统的可靠性和实时性

6.2 CanSM 模块在车载通信系统中的扩展应用方向

随着汽车电子电气架构向域控制器和中央计算平台方向演进，CanSM 模块也将面临新的挑战和发展机遇。未来，CanSM 模块可能会在以下几个方面得到扩展：

• 支持多总线协同管理，实现 CAN、LIN、以太网等不同总线之间的状态联动
• 集成更智能的故障诊断与预测功能，能够提前发现潜在的总线故障
• 支持动态参数配置，能够根据不同的运行场景自动调整恢复策略
• 与功能安全机制深度融合，满足更高等级的功能安全要求

总之，CanSM 模块作为车载通信系统中的核心组件，其设计与实现将直接影响到整车的可靠性和安全性。深入研究 CanSM 模块的理论模型与工程实践，对于推动汽车电子技术的发展具有重要意义。
