简 介： 本文介绍了如何利用豆包AI工具识别电路板上未知芯片型号的过程。通过拍摄芯片丝印照片，AI成功匹配出德州仪器的SN74LVC2G125双路总线缓冲器芯片。作者设计测试电路验证了该芯片的功能特性，包括输出使能控制和宽电压工作范围（1.5V-7V）。实验证明该方法能有效识别老旧电路板上的元器件，为电子维修和逆向工程提供了实用技术参考。

关键词： AI，PCB，芯片查询

• SN74LVC2G125

AD\Test\2026\May\TestSN74LVC2G125.SchDoc

01 【查看电路板上芯片】

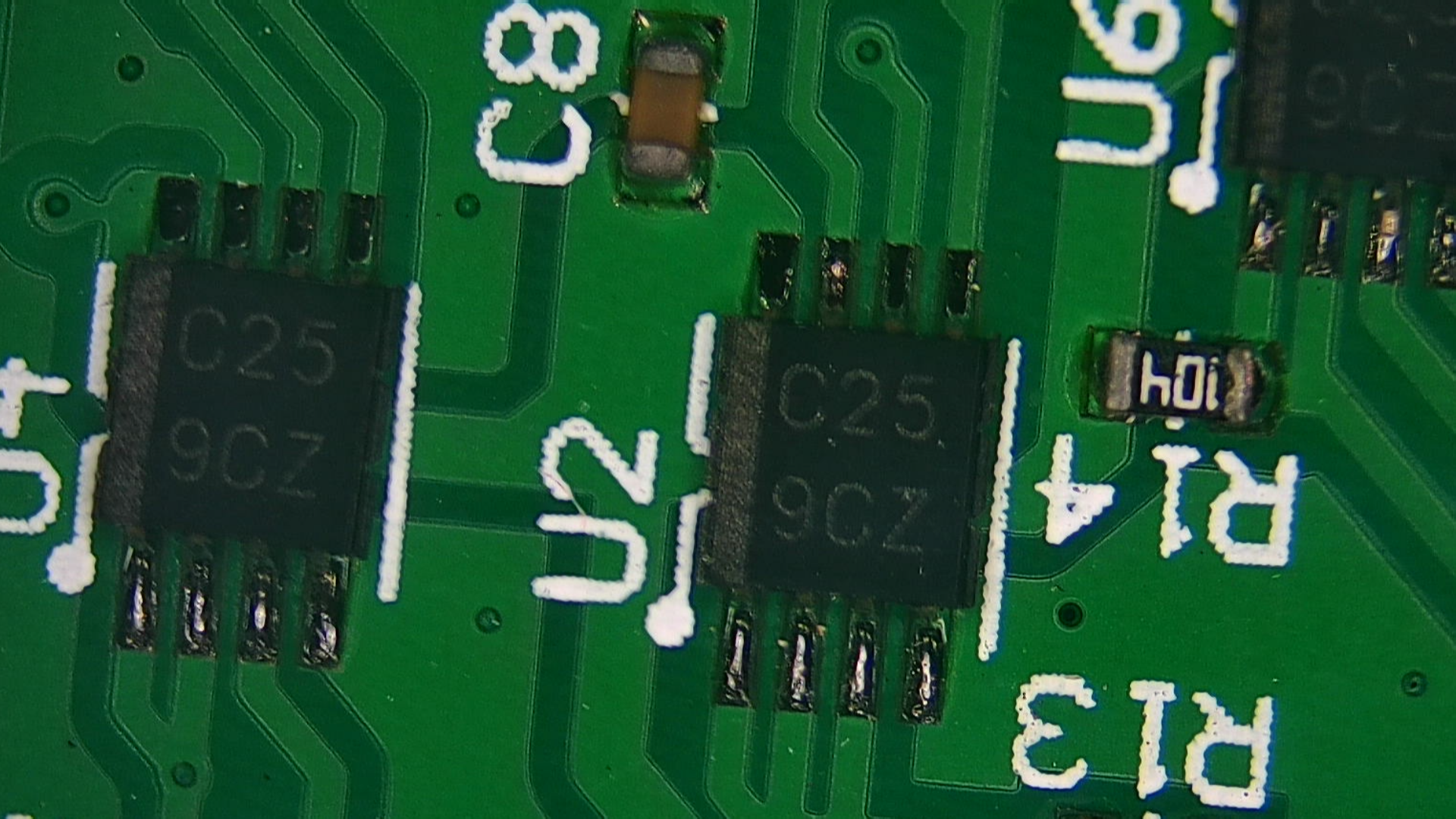

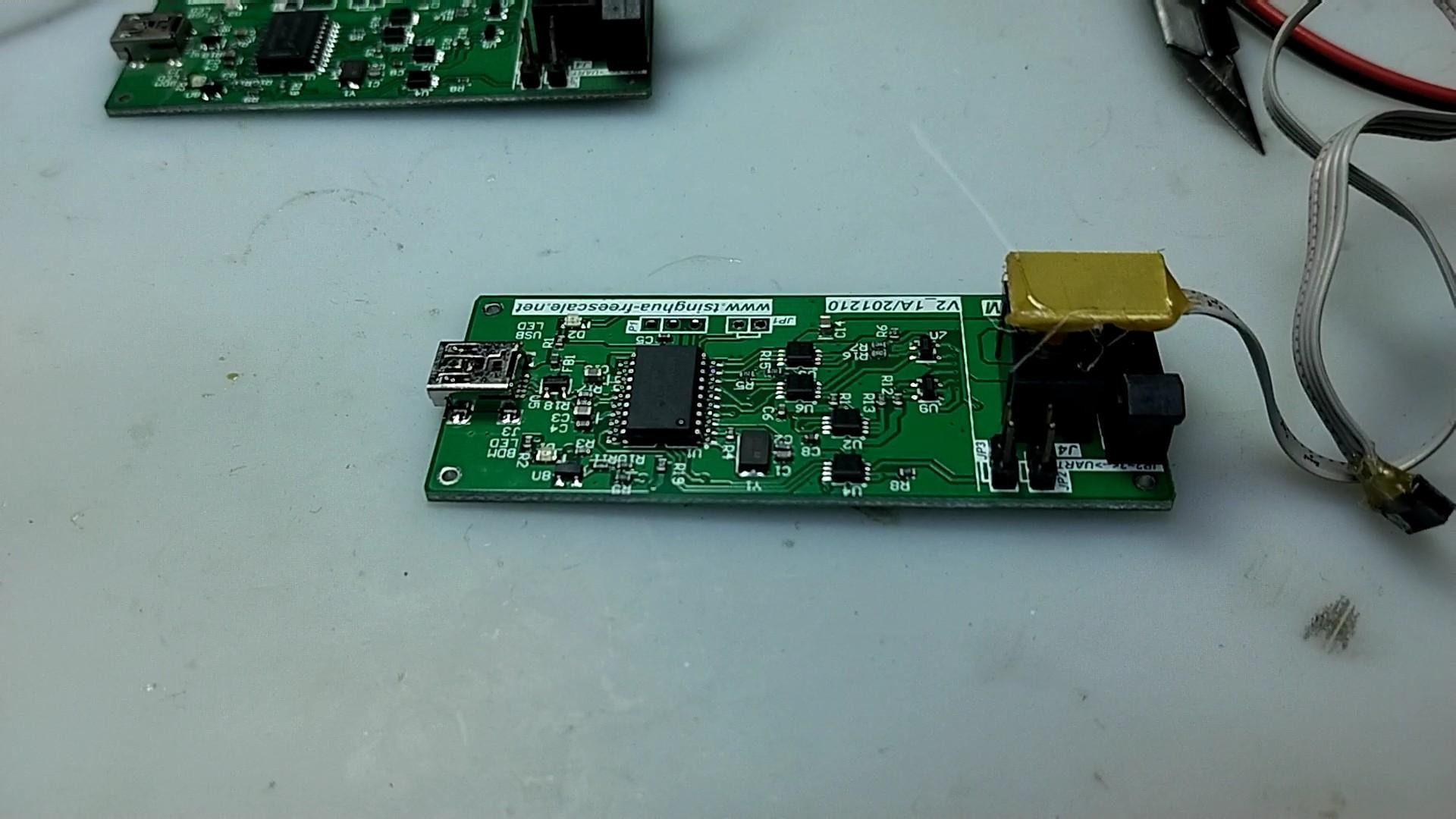

  这是一个很久以前的单面机开发板， 是飞思卡尔公司的早期的16位单片机的调试器。 现在这方面的单片机已经废弃不用了， 准备呢将这些开发板呢也废弃掉， 我看到上面有一些小型的八管脚芯片， 似乎是做总线隔离的， 但是根据上面的丝网文字， 不清楚这些芯片究竟是什么型号， 下面我们利用豆包呢， 来对这些电路板上的芯片型号进行查找。

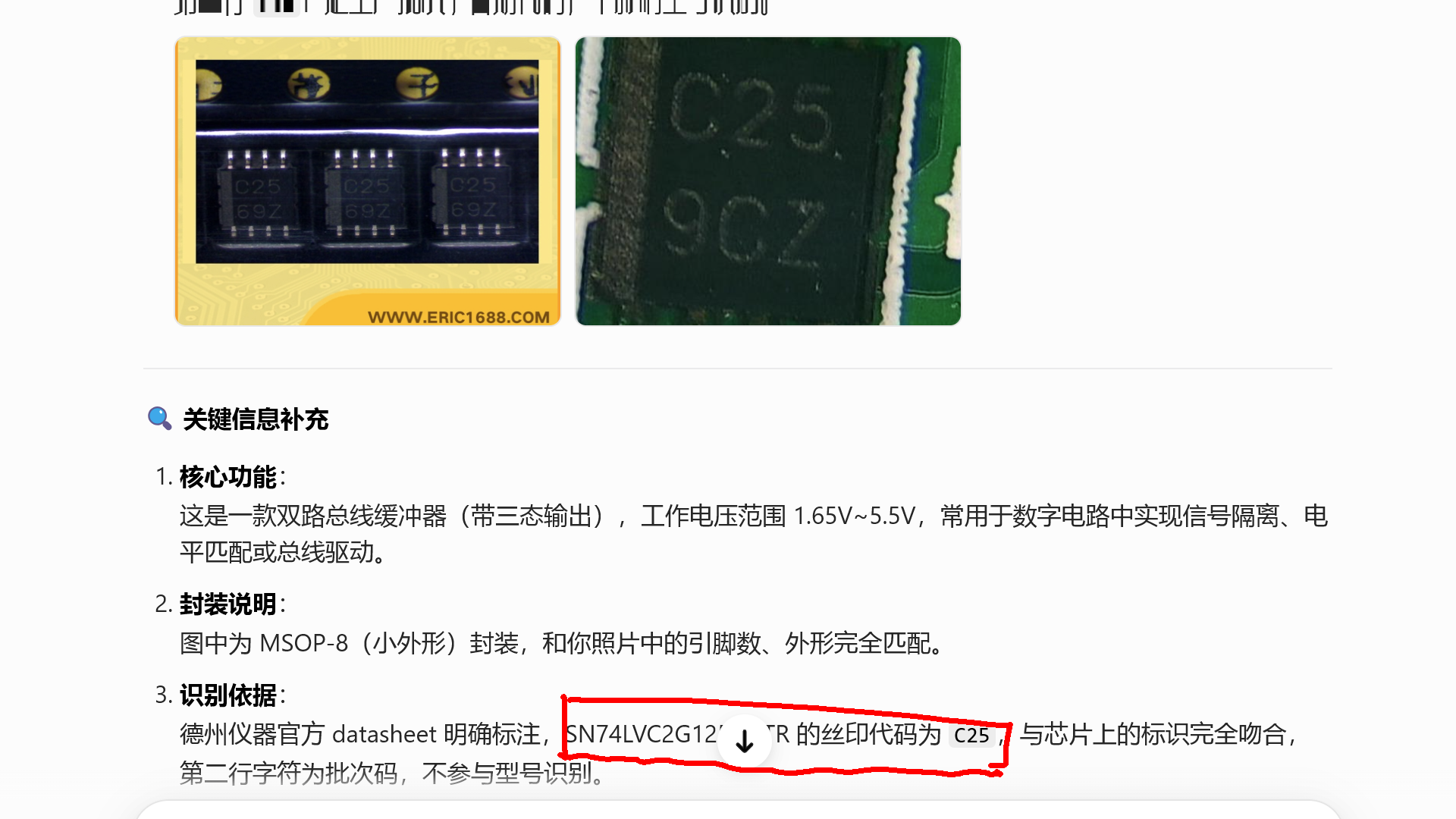

  将电路板的图片拷贝到豆包中， 请他根据图片上的文字查出该芯片的型号。 可以看到很快他找到了对应的网络上相似的芯片型号， 这是一个用于总线缓冲的隔离芯片， 是一个双路总线缓冲器， 它的根据是芯片上的丝印代码为C25， 对应德州仪器中，SN74LVC2G.这个芯片， 它的私因代码也为C25， 可以看到网络上对应的芯片， 的确第1行是C25但是第2行与我们现在电路板上的并不相同。 下面呢我们根据查到的这个芯片型号， 将这个芯片拆除下来，通过实验验证一下， 它的功能是否是这样的一个双路总线缓冲器。

一、测试电路

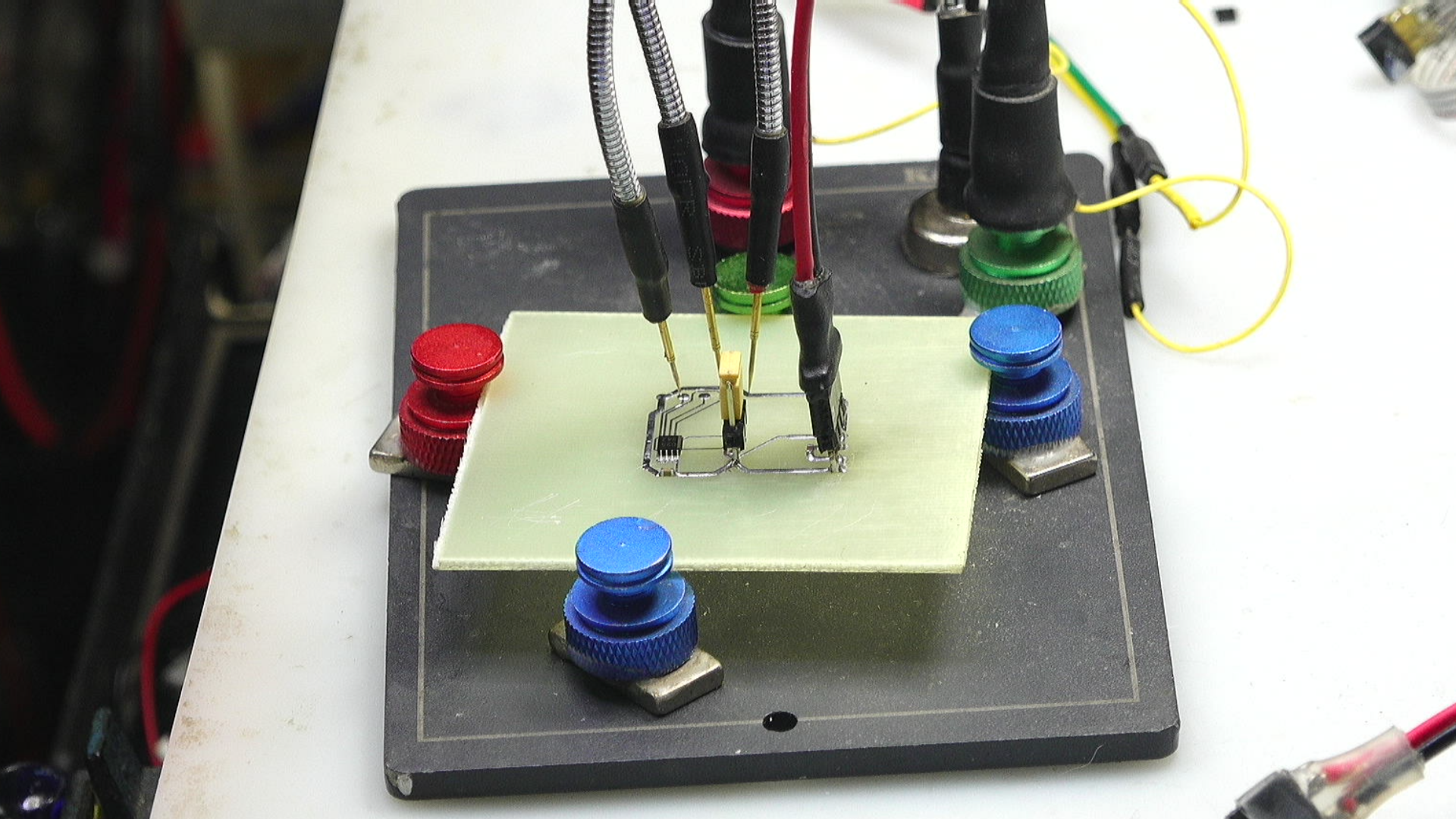

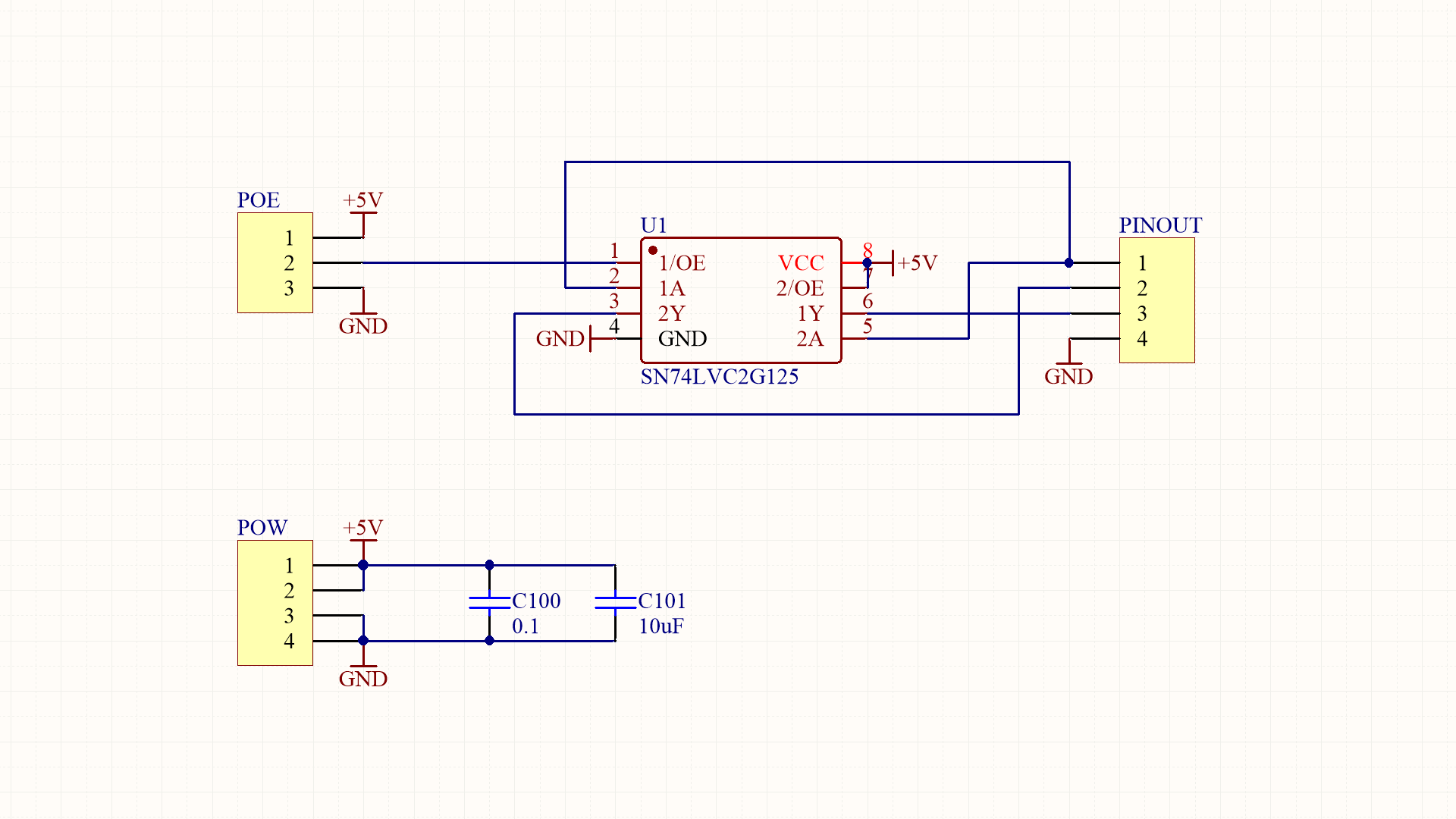

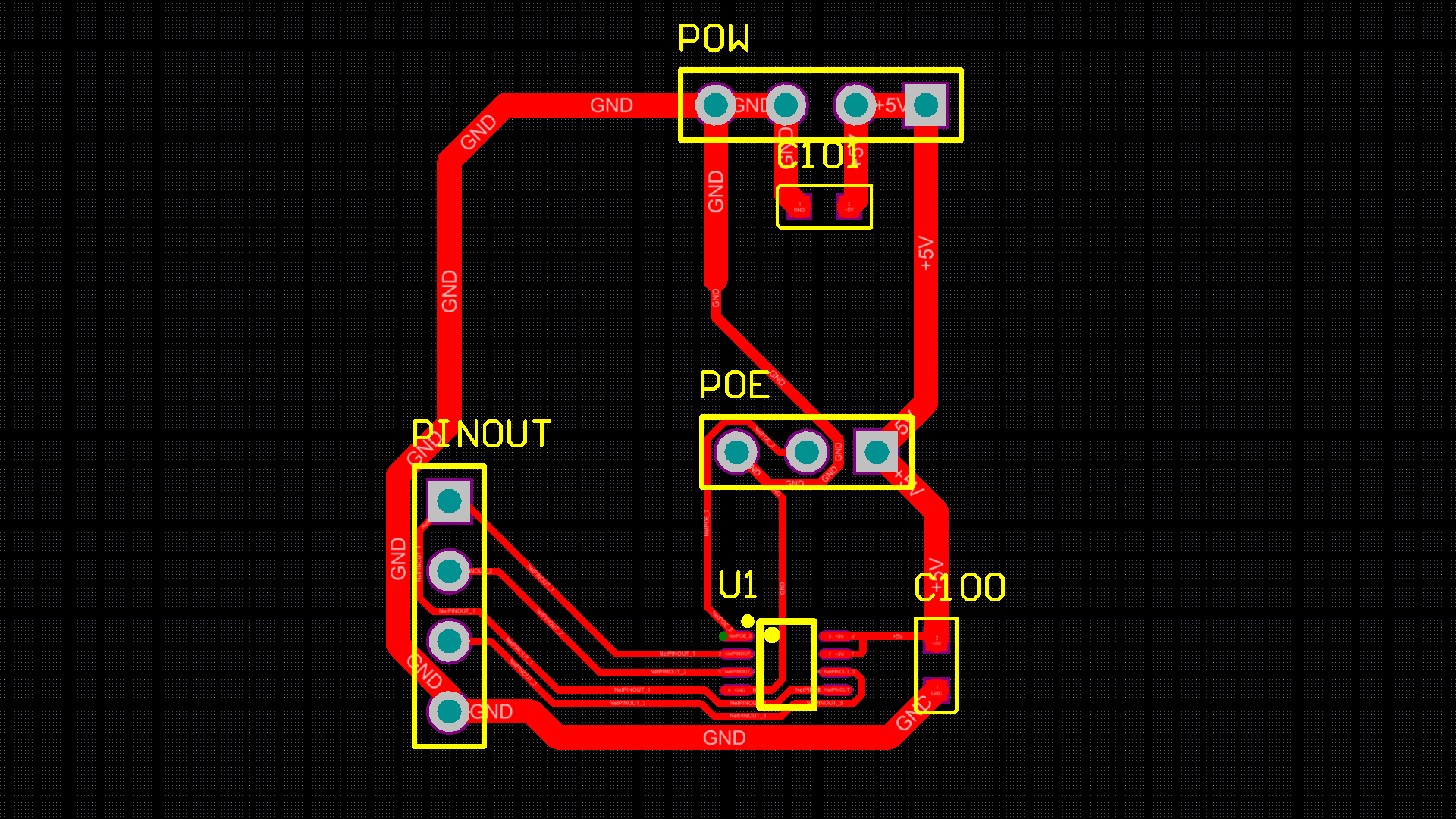

  根据芯片的首测、设计、测试电路。 仅仅对它的其中一路进行测试， 它的输出允许通过一个三端， 使用跳跃线子来设置高电平和低电平， 分别设置它的输出是高阻还是直通。 通过外部输入一个逻辑信号， 这是一个方波信号，一开赫兹的方波信号。 它的输出呢通过端口引出， 使用示波器观察是否是与输入信号是相同的方波信号。 铺设单面PCB适合一分钟制板， 一分钟之后呢得到了测试电路板。 电路板制作得非常完美， 对它进行焊接清洗之后，测试芯片的功能。

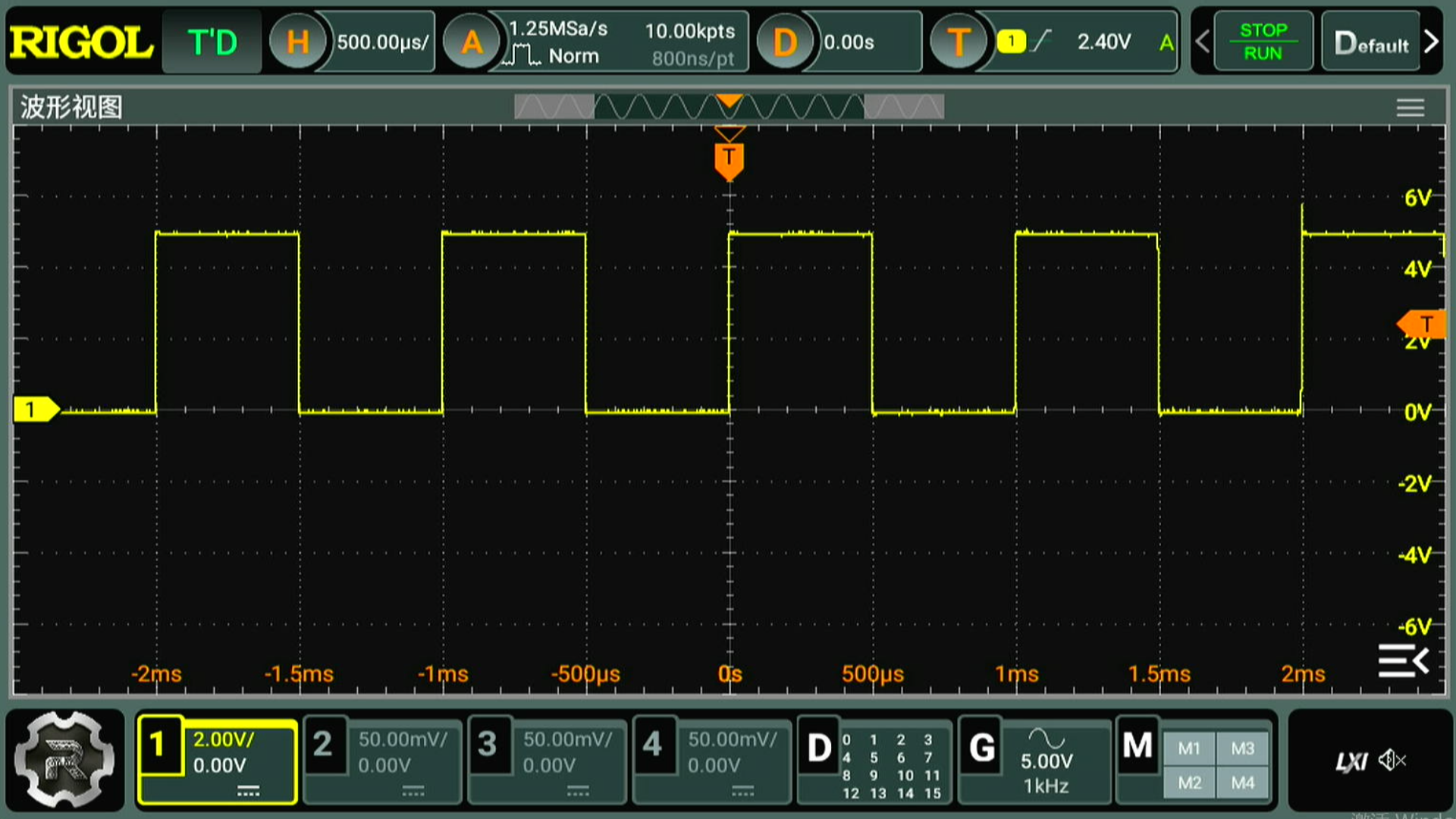

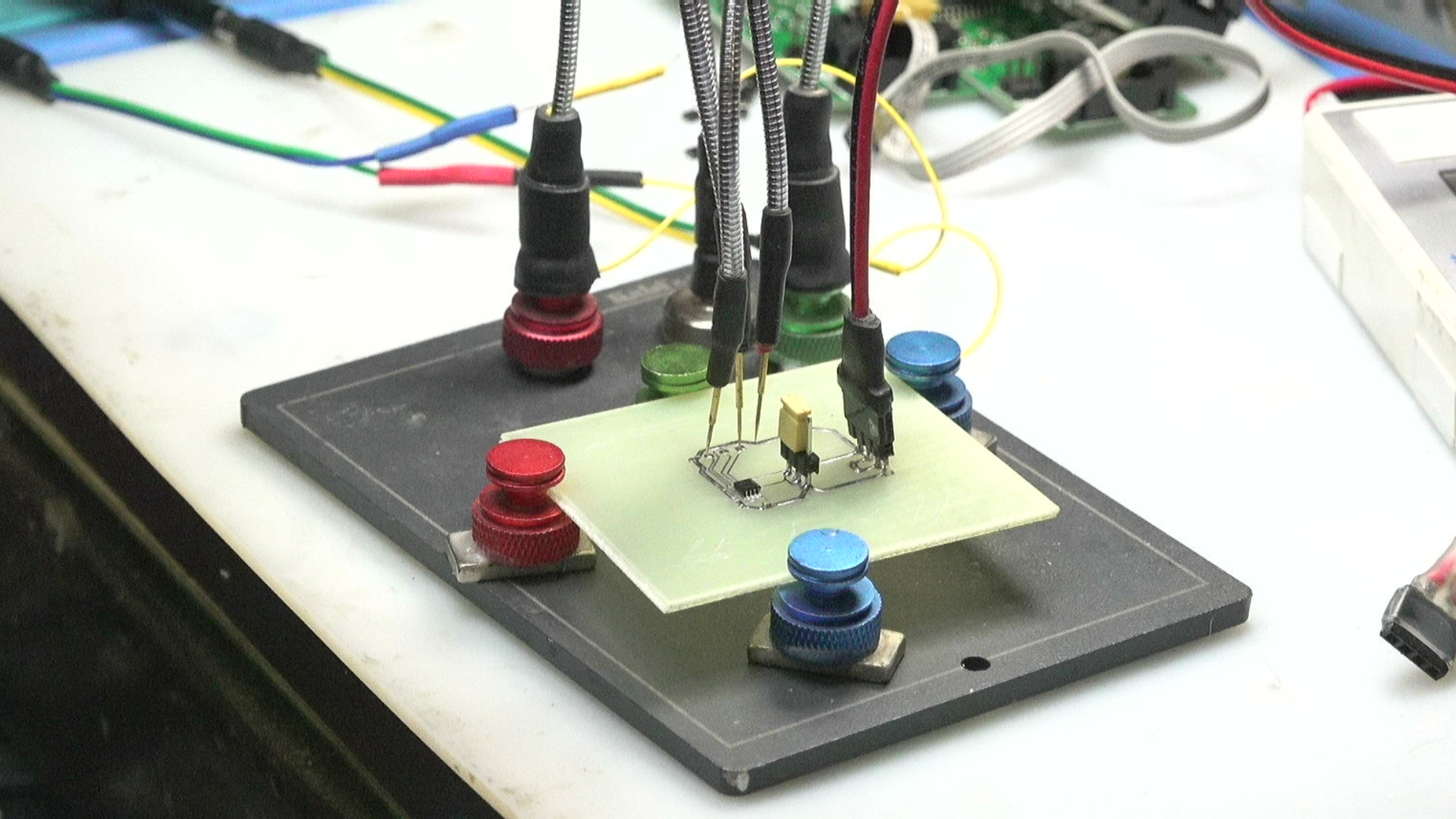

  可以看到在输出允许置为低电平的时候， 它的一路输出与输入信号是相同的方波信号。 当将OE值为高电平时， 它的输出为低电平，使用手触碰它的输出， 也可以感知到它的输出呈现高值状态。 至此，我们初步验证了这个芯片与74LVC2G125的功能是一致的。

  此外我们也能看到它的芯片工作电压可以从1.5伏到7伏之间， 芯片的输出都正常，输出的信号的幅度与供电电压之间是相同的， 这显示了这个芯片出色的宽泛的工作电压特性。

※ 总  结 ※

  本文测试了利用豆包对电路板上未知芯片进行查询的功能。 可以看到查询这次查询的芯片的型号是正确的， 它能够对比芯片上丝印文字， 与已知的一些芯片缺省的丝印名字是否相同， 把一些不太熟悉的芯片的功能进行查询， 这极大的帮助我们对电路板中的芯片进行认识。
