业余无线电（Ham Radio）领域“封神”的协议——AX.25。它不像WiFi、5G那样家喻户晓，却是全球业余分组无线电网、APRS（自动分组报告系统）的核心基石，四十余年依然活跃在VHF/UHF/HF频段，支撑着无数火腿的远距离数字通信梦想。

如果你玩过APRS位置报告、业余分组通信，或者想基于USRP做无线电仿真，那AX.25绝对是你绕不开的知识点。这篇文章从起源到实战，从帧结构到USRP适配，从头到尾把AX.25讲透，新手能入门，老手能查漏补缺。

一、初识AX.25：它是什么，从哪里来？

先搞懂核心定位：AX.25（Amateur X.25） 是专为业余无线电设计的数据链路层协议，属于HDLC（高级数据链路控制）协议的子集，诞生于上世纪80年代初，初衷是解决业余无线电数字通信的标准化问题——让不同厂家、不同型号的电台，能在空中“顺畅对话”。

很多人会把它和商业X.25协议混淆，其实两者差异很大：商业X.25面向有线链路、追求高带宽，而AX.25完全为无线环境量身定制，直面高误码、半双工、信道共享、窄带低速的痛点，比如HF频段的信号衰落、VHF频段的干扰，都是它设计时重点考虑的场景。

简单说，AX.25就是业余无线电数字通信的“交通规则”：规定了数据如何打包、如何标识身份、如何在共享信道中避免冲突、如何确保数据可靠传输，是APRS、业余分组电台（Packet Radio）的“灵魂”协议。截至目前，AX.25主要有两个版本，v2.0是应用最广泛的版本，v2.2虽优化了速率和帧长限制，但普及率不高，目前仅Dire Wolf等少数软件支持完整实现。

二、核心本质：AX.25的底层逻辑（和所有通信协议同源）

在聊细节之前，先明确一个关键：AX.25和WiFi、CAN、LoRa等所有成熟通信协议一样，本质都是一套标准化的帧排布规则，完全遵循“同步→寻址→控制→净荷→校验→帧尾”的通用帧骨架，这也是它能轻松适配USRP软件无线电平台的核心原因。

补充两个关键前提，帮你快速建立认知：

• 物理层无关性：AX.25本身不定义物理层，实际应用中主要搭配特定调制方式——HF频段用300 baud Bell 103（FSK），VHF/UHF频段用1200 baud Bell 202、9600 baud G3RUH（DFSK），这也是业余无线电最常用的数字调制方案。

• 业务承载兼容性：别看它是低速协议，却能封装文本、语音、图片、视频等所有业务数据，只要将原始数据拆分到AX.25的净荷域，就能通过无线信道传输。

三、深度拆解：AX.25标准帧结构（重中之重）

AX.25的核心价值，就藏在它的帧结构里——简洁、严谨，适配弱信道传输，完整帧结构完全贴合通用通信帧骨架，具体如下（从帧头到帧尾，逐段解析，新手也能看懂）：

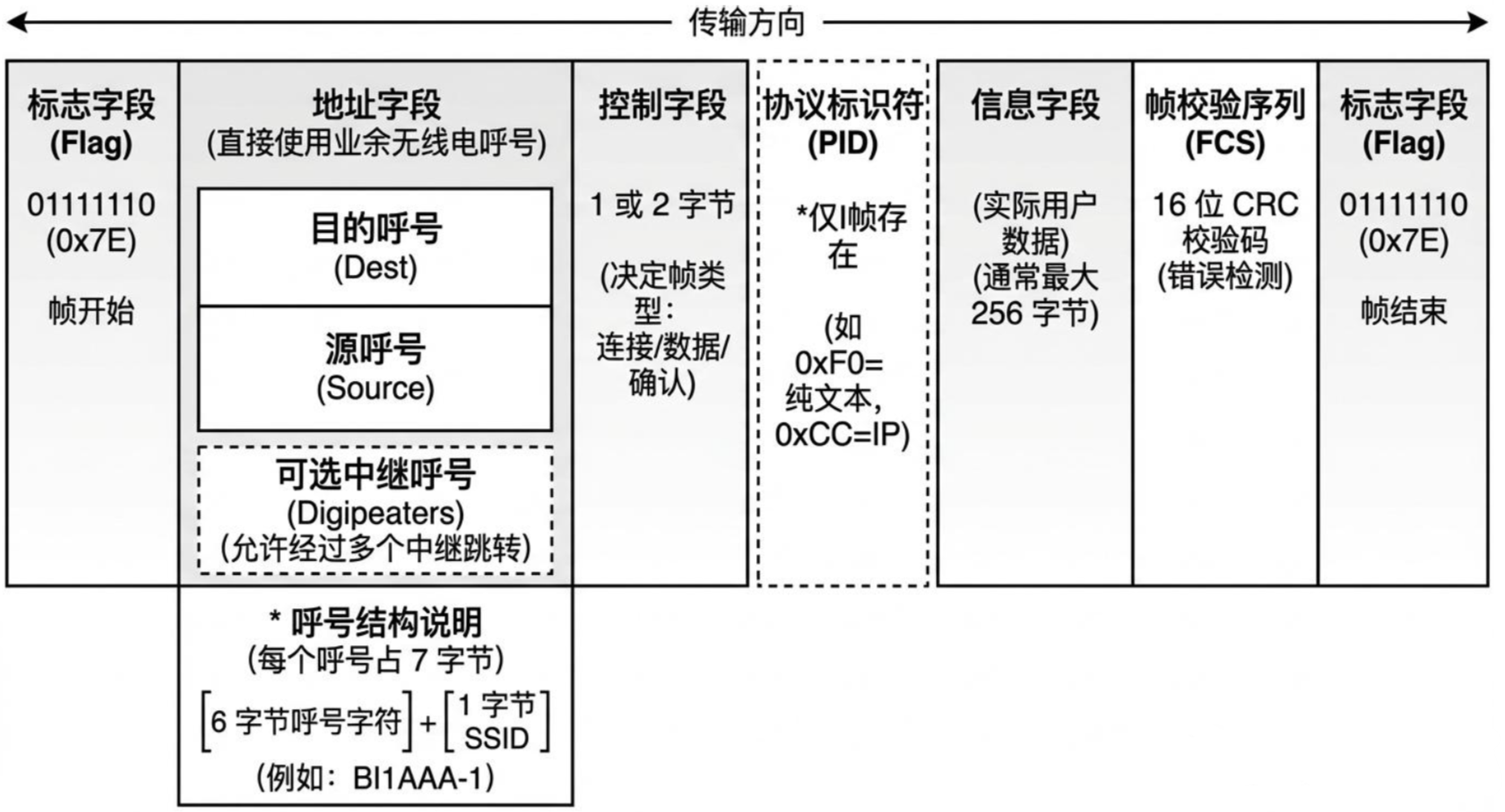

完整帧格式：FLAG（帧标志） + ADDRESS（地址段） + CONTROL（控制段） + PID（协议标识） + INFO（净荷段） + FCS（校验段） + FLAG（帧标志）

1. FLAG（帧界定标志）——帧的“起止暗号”

固定值为 0x7E（二进制 01111110），帧的首尾各放置1个，作用是明确帧的开始和结束，相当于给数据帧“封边”，让接收端能快速识别一帧数据的边界。

这里有个小细节：为了防止数据域中出现和FLAG相同的二进制序列（导致接收端误判帧边界），AX.25会采用“位填充”机制——当数据中出现5个连续的“1”时，自动插入1个“0”，接收端再反向删除这个多余的“0”，确保帧界定的准确性。这也是HDLC协议的经典设计，AX.25完全沿用。

2. ADDRESS（地址段）——AX.25的“特色亮点”

这是AX.25最具辨识度的部分，也是它适配业余无线电场景的核心设计，和其他协议的寻址方式完全不同：

地址段由「目的呼号 + 源呼号 + 最多8个中继（Digipeater）呼号」组成，每个呼号占用7字节，再加上1个4bit的SSID（用于区分同一电台的不同终端，比如同一台电台连接电脑和对讲机，SSID不同）。

举个例子：如果我用呼号“BH7XXX”，给呼号“BH7YYY”发送数据，经过2个中继“BH7AAA”“BH7BBB”转发，那么地址段就会依次存储：BH7YYY（目的）→ BH7XXX（源）→ BH7AAA（中继1）→ BH7BBB（中继2）。

这种设计的优势的是：天然支持源路由和多跳转发，不需要中心设备，直接通过呼号寻址就能实现多跳通信——这也是APRS能实现全球位置报告的核心原理，比如你的位置信息，就是通过多个中继台逐跳转发，最终显示在APRS地图上的。

3. CONTROL（控制段）——帧的“指令中心”

仅1字节，用于定义帧的类型和控制逻辑，AX.25主要分为3类帧，对应不同的通信场景：

• I帧（信息帧）：带帧编号，用于可靠传输数据，支持重传机制，适合传输需要确认送达的内容（比如文件、重要消息）。

• S帧（监视帧）：无净荷，仅用于监视链路状态、确认数据接收（比如回复“已收到数据”），不传输实际业务数据。

• U帧（无编号帧）：无帧编号，开销小、效率高，“即发即走”，不保证数据送达，APRS的位置报告、短消息，几乎都用U帧中的UI帧（无编号信息帧）。

4. PID（协议标识）——帧的“内容说明”

1字节，作用是告诉接收端：当前帧的净荷域中，承载的是哪种上层协议的数据。比如：0x01表示IP协议、0xF0表示APRS协议、0x06表示ARP协议，这样接收端就能正确解析净荷内容，不会出现“拿到数据却不知道怎么解读”的情况。

5. INFO（净荷段）——帧的“核心内容”

用于承载实际的业务数据，比如APRS的位置信息（经纬度、高度）、文本消息、语音片段等。AX.25 v2.0版本中，净荷最大长度为256字节，v2.2版本支持协商更大的净荷尺寸，不过目前实际应用中仍以256字节为主，短帧设计也能更好地适应弱信道，减少误码带来的影响。

6. FCS（校验段）——帧的“安全校验”

2字节，采用CRC-16校验算法，对整个帧（除首尾FLAG外）的数据进行校验。接收端收到帧后，会重新计算CRC值，和FCS字段对比，如果不一致，就说明数据在传输过程中出现了误码，会直接丢弃该帧，确保数据传输的可靠性——这也是AX.25能在高误码无线环境中稳定工作的关键之一。

四、AX.25的共性与个性：和其他通信协议的区别

前面提到，AX.25和WiFi、LoRa、CAN等协议同源，都遵循通用帧骨架，但作为业余无线电专用协议，它的个性也十分鲜明，咱们用“共性+个性”的方式，快速理清它的定位：

1. 共性（和所有成熟通信协议一致）

• 底层逻辑统一：都是二进制帧序列，通过标准化的字段划分功能域，遵循“同步→解帧→校验→提取净荷”的通用流程。

• USRP完全适配：剥离原物理层的FSK/DFSK调制，可替换为单载波BPSK/QPSK/16QAM调制，可外挂ZC/Gold同步序列、插入导频完成信道估计，轻松在USRP平台上实现仿真和实测。

• 业务承载统一：可封装文本、语音、图片、视频等所有业务数据，只需将原始数据拆分到净荷域即可。

• 可扩展优化：支持外接信道编码（如卷积码、LDPC码），进一步提升弱信道下的抗误码能力，适配不同的仿真和应用场景。

2. 个性（AX.25独有的差异化设计）

• 帧界定：强内置帧界定，靠固定0x7E首尾标记+位填充，区别于WiFi的前导同步、CAN的ID仲裁、UART的时序界定。

• 同步能力：弱物理同步+强帧同步，原生无长前导，靠FLAG和位同步实现帧捕获，在USRP仿真时需外挂ZC/Gold序列增强同步性能。

• 寻址能力：业余呼号寻址+内置源路由，支持多跳转发，这是其他协议（WiFi的MAC寻址、CAN的ID仲裁）不具备的核心特色。

• 信道适配：专为HF/VHF/UHF窄带、高误码、半双工环境设计，抗衰落、抗干扰，不适合高速宽带场景。

• 速率适配：超低速-低速窄带（300~9600 baud），远低于WiFi、5G，和LoRa类似，但侧重多跳组网，而非超远距离传输。

• 组网属性：无中心、自组织组网，采用CSMA/CR（带冲突恢复）机制，支持Digipeater多跳转发，适合业余无线电的分布式通信场景，区别于WiFi的CSMA/CA、5G的蜂窝组网、Modbus的主从组网。

五、实战重点：AX.25如何适配USRP（仿真/实测必看）

很多开发者和爱好者会用USRP软件无线电平台做AX.25的仿真或实测，其实操作并不复杂，核心是“保留AX.25帧结构，替换物理层调制，补充同步和信道优化”，具体步骤如下（通用适配流程，适用于USRP 2944等主流型号）：

1. 剥离原生物理层：去掉AX.25原本的FSK/DFSK调制，保留完整的帧结构（FLAG→ADDRESS→CONTROL→PID→INFO→FCS→FLAG），不改变各字段的定义和长度。

2. 补充同步序列：在帧的最前面添加ZC/Gold同步序列（16~64个symbol即可），解决AX.25原生同步能力弱的问题，确保USRP接收端能快速捕获帧。

3. 插入导频符号：在帧内每隔N个数据符号插入1个导频符号，用于信道估计和频偏校正，适配弱信道环境，提升接收成功率——这一步可参考USRP仿真中导频配置的常规方案，确保导频与调制制式匹配。

4. 统一调制方式：将处理后的AX.25帧，映射为BPSK/QPSK/16QAM单载波调制（根据需求选择，BPSK抗误码能力最强，适合弱信道仿真），送入USRP发射链路。

5. 接收端处理：USRP接收信号后，先通过同步序列完成帧捕获和同步，再解调、解帧，校验FCS字段，最后还原出AX.25帧的原始内容（呼号、净荷等）。

补充注意事项：USRP参数设置需匹配AX.25的窄带特性，比如采样率可设置为200MHz（USRP 2944最大采样率），载波频率根据测试频段调整（VHF 144MHz、UHF 430MHz），发射功率建议设置为5dBm左右，避免功率过高烧毁设备，同时需根据自由空间损耗公式计算接收端参考电平，确保接收信号稳定。

结论：AX.25帧结构清晰、修改难度低，是USRP仿真入门的优质选择，尤其适合业余无线电相关的仿真实验。

六、AX.25的应用场景与选型建议（实战参考）

AX.25不是“万能协议”，但在它的专属领域，几乎无可替代，结合仿真和实际应用，选型建议如下：

（1）最适合的场景

• 业余无线电/APRS仿真：比如APRS位置报告、多跳转发仿真，完美匹配AX.25的呼号寻址和多跳设计，是最核心的应用场景。

• 弱信道低速率数据传输：HF/VHF频段的低速率数据采集（如野外气象数据、环境监测数据），短帧+CRC校验，抗误码能力强。

• 自组织多跳组网算法验证：无中心、CSMA/CR机制，适合验证多跳组网算法，开发难度低于WiFi、5G。

• 通信原理教学：帧结构清晰、寻址直观，适合作为数据链路层协议的教学案例，帮助理解帧同步、校验、寻址的核心逻辑。

• 应急通信：业余无线电应急通信中，AX.25的高可靠性和多跳能力，能在无基站、无网络的环境下，实现远距离数据传输。

（2）不适合的场景

• 高速音视频传输：速率太低（最高9600 baud），无法承载高清音视频，这类场景优先选WiFi、5G。

• 工业强干扰总线传输：工业场景的强干扰环境，优先选CAN总线，AX.25的抗工业干扰能力较弱。

• 超低功耗超远距传输：超远距（几公里以上）、超低功耗场景，优先选LoRa，AX.25的功耗和传输距离不如LoRa。

七、总结：AX.25的“坚守与价值”

如今，通信技术飞速发展，WiFi 6、5G已经普及，但AX.25依然在业余无线电领域发光发热，核心原因在于它的“精准定位”——专为业余场景设计，简单、可靠、开源，不需要复杂的硬件支持，普通电台+电脑就能实现数字通信，而且全球火腿社区的持续维护，让它始终保持活力。

对于通信开发者来说，AX.25是理解数据链路层协议的绝佳案例，也是USRP仿真入门的优质选择；对于业余无线电爱好者来说，AX.25是打开数字通信世界的钥匙，让我们能通过电波，实现远距离的位置报告、消息传递，甚至应急通信。

最后，如果你打算基于AX.25做USRP仿真，或者想深入了解APRS与AX.25的结合细节，欢迎在评论区留言交流～ 后续也会更新AX.25的USRP仿真代码片段，助力大家快速上手！
