背景:

试想一下，如果你是一个造机器人的工程师，想让机器人的 AI 视觉大模型学会精准抓取一个螺栓，你需要多少张照片来训练它？ 答案是： 成千上万张不同角度、带有精准像素级标注的照片。【同时，真实世界中采集带标注的三维数据成本极高，我们称之为 Sim2Real（仿真到现实）的鸿沟。】

手工一张张拍？人工用鼠标去抠图？这得干到猴年马月！ 为了解决这个痛点，我用 C++ 写了一个「AI 数据工厂」看这里。

代码仓库入口：

• github源码地址(https://github.com/AIminminAI/Huhb3D-Viewer)。
• gitee源码地址(https://gitee.com/aiminminai/Huhb3D-Viewer)。

本文涉及：

• https://github.com/AIminminAI/Huhb3D-Viewer/blob/main/src/core/tool_registry.cpp
• https://github.com/AIminminAI/Huhb3D-Viewer/blob/main/src/agent/AIAgentController.cpp

---

解决方案：

• 只要丢给它一个工业 CAD 模型（比如 STL文件），它就能自动在虚拟空间中 360° 环绕拍照，瞬间吐出：

1. 📸 RGB 真实渲染图：rgb/frame_XXXX.png
2. 🏷️ 像素级语义分割 Mask （基于曲率算法，自动认出哪里是螺栓、孔洞、法兰）：mask/mask_XXXX.png
3. 📏 深度图（Depth） （告诉机器人距离多远），depth/depth_XXXX.png + .raw
4. 📐 6DoF 相机位姿 （告诉机器人从哪个角度抓），camera_poses.json
5. 📂 最后直接打包成 AI 训练最爱吃的 COCO/YOLO 格式。
6. label_legend.txt【类别ID→名称→RGB颜色映射】、description.json【DeepSeek-V3 视觉API生成零件特征描述】

实际效果：

• 想看视频：

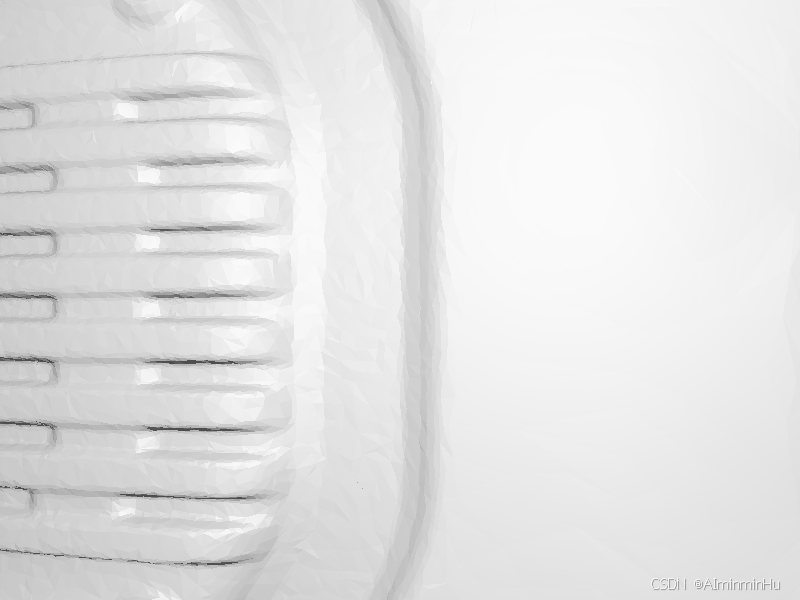

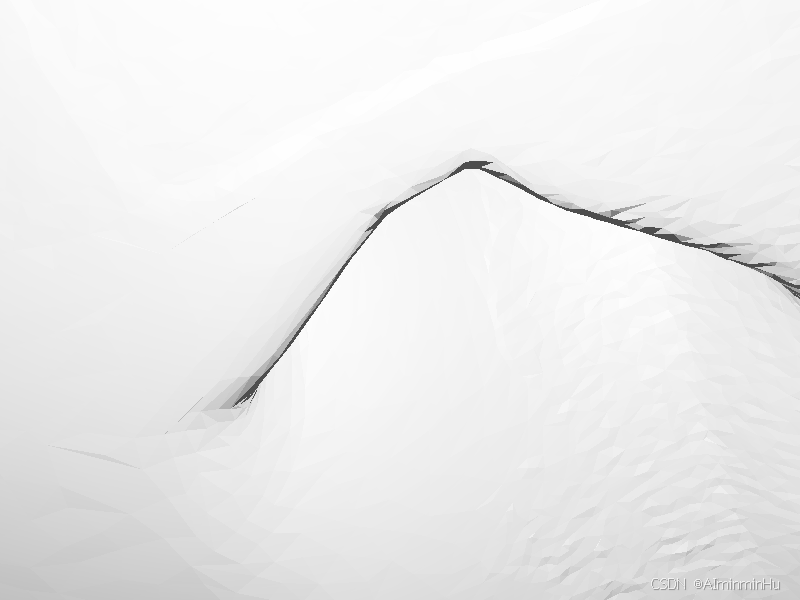

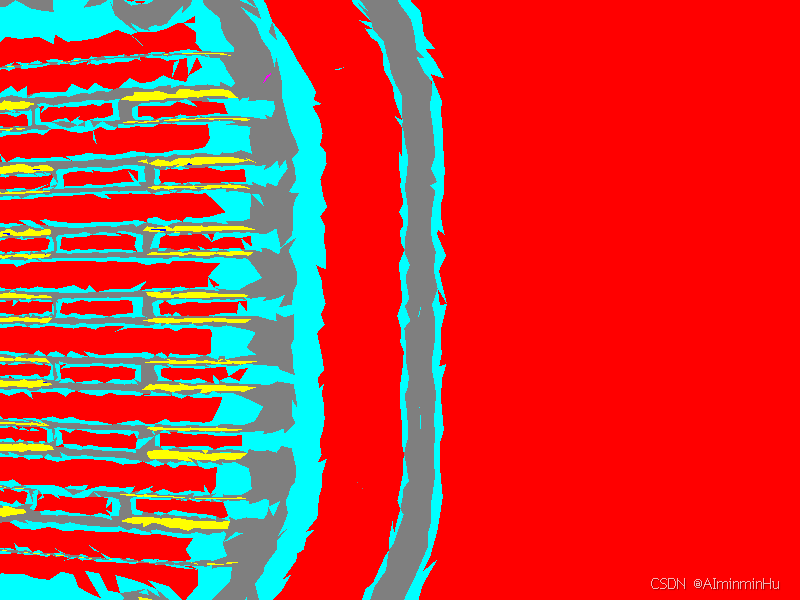

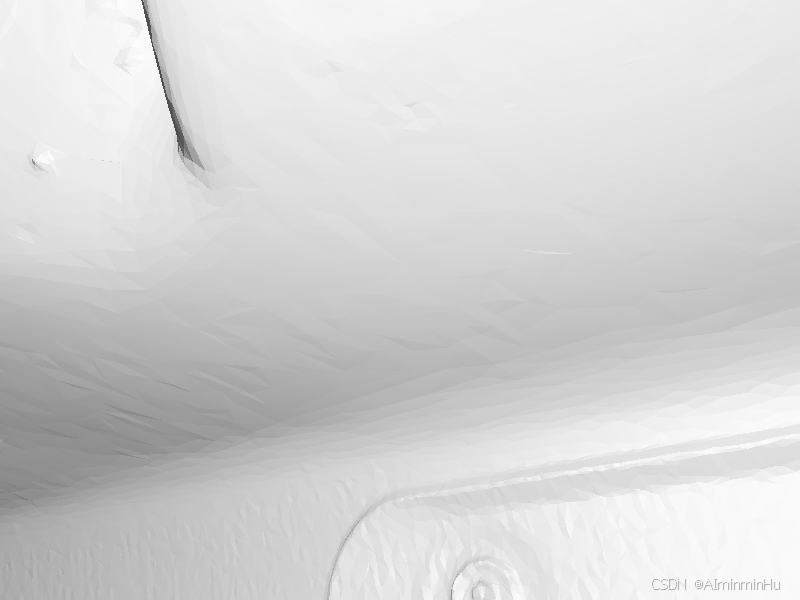

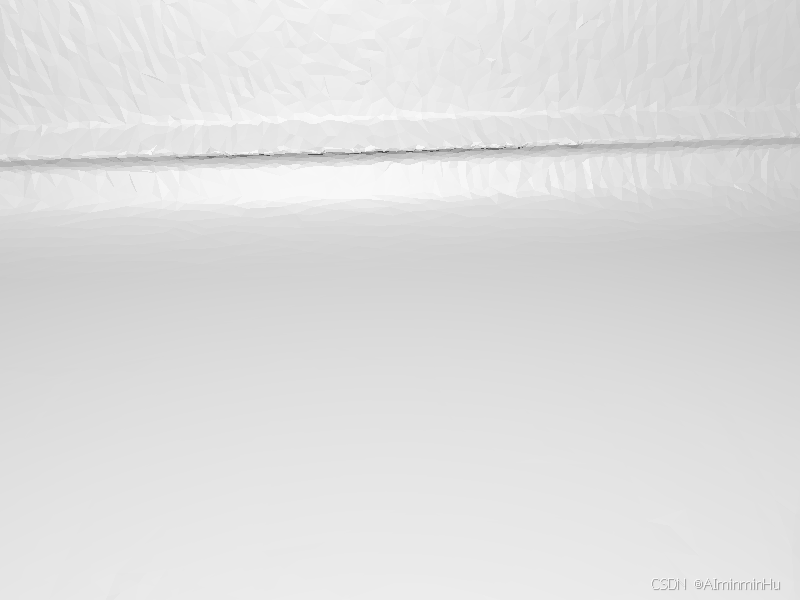

• 不想看视频：也有图片：

【还有附带的：camera_poses.json、label_legend.txt、manifest.json，具体内容见附录】

---

巨人的肩膀：

• OpenGL 4.6 Specification
• Vulkan 1.3 Specification
• Khronos Group SPIR-V Whitepaper
• 历代GPU架构白皮书（NVIDIA Fermi至Blackwell，AMD GCN至RDNA 4）

系列文章规划：

• ((AI升级篇)OpenGL渲染与几何内核那点事-(二-1-(14)：你的3D查看器，是怎么一步步先试着造个数据工厂，向学会“教”机器人看世界的而努力)
• (让 C++ 程序长出大脑：从“语音遥控器”到具身智能 Agent 的进化之路)------OpenGL渲染与几何内核那点事------(二-1-(15))

---

别再喂垃圾数据了！从3D查看器到AI数据工厂，一位工程师的“数据观”进化四重奏

---

当你的数据工厂开始“出货”后…

自从你的“AI数据工厂”正式投产，小李、小张和实验室的那帮研究生们总算不再天天堵你门口了。你看着屏幕上不断滚动的日志——“正在生成第 996/1000 张样本…”——心里那份成就感，比渲染出第一张PBR金属齿轮时还要强上几分。

某个周五下午，你正喝着咖啡，准备提前进入周末模式。突然，企业微信亮了，是隔壁AI部门新来的实习生小王。

“大佬！救命！我用你产的数据集训了个零件抓取模型，刚开始效果特好，老板都夸我。结果今天换了批新零件，模型当场‘失忆’了，抓什么碎什么，跟中了邪似的！”小王的声音带着哭腔。

你皱了皱眉，过去一看。模型不是“失忆”，而是在错误的道路上越走越远。它把高光反射的螺栓头当成了“孔洞”，把平滑的法兰面当成了“背景”，更离谱的是，当真实车间灯光稍微变暗一点，它就彻底不认识了。

这个“惨案”让你陷入了沉思。你的数据工厂确实解决了一部分问题，但它输出的终究是静态的、理想化的“死”数据。而真实世界的AI，需要的是能应对变化的“活”数据。

你突然意识到，你以为自己交付的是一个黄金矩阵，但对于真正的AI进化来说，这可能只是一块好一点的敲门砖。关于“数据”这件事，自己的理解，可能才刚刚开始。

于是，你又开启了新一轮的闭关修炼，试图回溯并理清一个最根本的问题：为什么AI时代，数据如此重要，又到底该怎么用？

---

🗿 1.0 版本：石器时代 —— 数据只是“原材料”

你把时间轴拨回最初。当你还是个刚入行的图形程序员时，你对数据的理解极其朴素。

第一个人的逻辑： “数据就是信息。我写一堆代码，需要数据作为输入，它只是为了让程序跑起来。”

这就像你项目中最早的那个 executeGetModelInfo 函数。它的工作简单而纯粹：被动地读取STL模型的顶点坐标，然后机械地算出个包围盒（Bounding Box）。你看，程序需要数据（点坐标），才能给出结果（体积、尺寸）。没数据，这函数就是个空壳。

问题与不足，当时你觉得理所当然，但现在回头看，简直不堪一击：

• 死板：程序只能处理它“认识”的数据格式。你给它STL，它能算出包围盒。你给它一张照片，它只会报错。它没有举一反三的能力。
• 低效：数据仅仅是“被处理”的对象。无论你给它1个模型还是100万个模型，它执行的逻辑一模一样，不会变得更聪明。模型本身如果不动，数据就是死的。
• 痛点：哪怕数据再多，代码不改，程序的“智商”永远不变。你想让它识别螺栓，就必须一行行敲下识别螺栓的代码，而不能通过“投喂”海量螺栓照片让它自己学会。

在这个阶段，数据只是食材，程序是厨子。换个厨子不会做的菜，再好的食材也是白搭。

深度解析：从“输入”到“资产”，数据的原始形态

1. 几何数据的朴素价值

• Bounding Box（包围盒）：这是计算几何里最基础也最重要的概念。你代码里的executeGetModelInfo返回的，很可能是一个轴对齐包围盒（AABB，Axis-Aligned Bounding Box）。它仅由(x_min, y_min, z_min)和(x_max, y_max, z_max)六个浮点数定义，计算复杂度O(N)，遍历一次所有顶点即可。它在碰撞检测的粗筛阶段、计算模型大致尺寸时至今不可替代。但它的缺点是，对模型旋转极其敏感，一旦零件倾斜45度，AABB会变得非常大，失去精度。
• 数据交换的巴别塔：早期3D软件的封闭性使得数据交换成为巨大痛点。除了我们聊过的STL和OBJ，还有**IGES（1980年）和STEP（1994年）**这类“官方语言”。IGES用行号和庞杂的实体定义（如BSpline曲面）来描述几何，版本老旧且复杂，常常在转换中丢失拓扑关系。STEP（标准产品模型数据交换）则更像现代的选择，它用基于EXPRESS语言定义的信息模型来描述从几何到材料、公差的全方位产品数据。你的工厂未来要实现真·数字孪生，STEP协议是绕不开的必修课。

---

🏭 2.0 版本：工业时代 —— 数据是“统计规律”

到了做薄弱结构分析时，你的思想初次进化了。

第二个人的改进： “数据不仅是材料，它是规律的载体。通过大量数据，我们可以发现‘常态’。”

这就像你项目里的 analyze_weak_structure 逻辑。你没用复杂的有限元分析，而是定义了一个threshold_mm（比如1mm），然后告诉程序：把几何上厚度小于这个值的区域挑出来，标记为“潜在薄弱处”。这个“1mm”哪来的？它不是自然规律，而是无数机械工程师通过无数次实验和事故，总结出的一个经验数据。

问题与不足很快也暴露了：

• 一刀切：这个阈值是人根据经验“拍脑袋”定的。它像个80岁的严厉考官，对所有材料一视同仁。你给一个航空级钛合金件标了“薄弱”，给一个廉价塑料玩具也用同样的标准，前者可能要被工程师笑死。
• 环境缺失：它只会盯着局部几何看，却对整体的受力、工况视而不见。一根很薄的加强筋，只要方向对了，就能承受巨大力量，但你的2.0版本会毫不留情地将它标红。
• 痛点：数据虽然多了，但提炼规律的方式极其原始——靠人为设定的规则。机器依旧只是一个高效的“执行计算器”，而不是一个“分析家”。

在这个阶段，数据从“食材”升级成了公开的菜谱。但能不能根据菜谱做出好吃的菜，依然极度依赖厨师（人）的经验和手艺。

深度解析：经验阈值与特征工程的局限性

1. 经验公式的统计学本质

• 你代码里的threshold_mm是典型的经验阈值。在工业界，类似的参数比比皆是，比如注塑模具的最小壁厚设计指南，就是基于材料流动性（MFR）、收缩率等海量试模数据统计出来的安全边界。这种方法论，本质上是用一个统计均值加上若干倍标准差来划定合格区，它高效、直观，但完全无法覆盖超出统计范围的新材料、新工艺。
• 特征工程（Feature Engineering）：在传统机器学习时代，教会一个模型识别“薄弱处”，需要人类专家（比如你）手动定义特征。比如，你不仅要算厚度，还可能要算 “厚度梯度” （看厚度变化是否剧烈）、 “表面曲率” （尖锐的拐角处应力集中）、 “临近支撑的距离” 等等。工程师的毕生经验，就体现在如何设计、提取、组合这些特征上。这个过程极度耗时，且决定了模型性能的上限。你写的12类语义分割规则，就是一次精彩的手工特征工程实践，但它离AI自主理解几何，还有质的区别。

---

🧠 3.0 版本：大模型时代 —— 数据是“逻辑桥梁”

后来，你开始捣鼓AIAgentController，想让CAD软件听懂人话。这时你对数据的理解又升了一级。

第三个人的改进： “数据是连接‘人类自然语言’和‘机器二进制’的桥梁。数据越多，机器越懂‘人话’。”

当用户说“我看不到底部”时，系统不再是去代码里搜索“底部”这个关键词。训练它的海量语料和代码对（比如成千上万条“旋转到背面”的指令-操作记录），让大模型真正理解了——“底部”在大多数3D语境中，对应空间坐标轴的是 -Y 方向。于是，它准确调用了optimize_view技能。

这不就是“语义化”吗？数据（指令-操作对）成了连接模糊的人类语言和精确的机器指令的逻辑桥梁。

问题与不足依然有，而且更隐蔽：

• 幻觉与偏见：大模型是靠互联网上的公共数据喂出来的。如果训练数据里飞机模型占99%，当你让它分析一个杯子模型时，它可能会一本正经地建议你“优化机翼结构”。它学会了普遍的常识，但没学会你的特定上下文。
• 静态性：它就像一个学富五车但终身被困在藏书阁里的博士。一旦训练完成，它的知识就定格在训练数据截止的那一刻。你公司内部最新的3D打印工艺标准，它一概不知。
• 痛点：它懂了“常识”，但不懂你的“业务”。它是个渊博的通才，但不是个合格的、专属于你的“专家”。

在这个阶段，数据进化成了翻译官，负责在两种语言之间搭桥。但这个翻译可能会曲解你的意思，而且他拒绝学习新词汇。

深度解析：感知的诞生与语义鸿沟

1. 从“标签”到“语义”，AI的抽象飞跃

• 你让程序理解“底部”对应-Y轴，这在AI领域被称为视觉定位与语言理解的结合。传统方法是定义好所有可能的“部位-坐标”映射（if "bottom" then y_rotation = -lookAt...），而大模型则是在一个高维向量空间里，将“底部”这个词和历史上所有旋转到-Y轴视角的viewControl函数调用联系在了一起。
• 语义鸿沟（Semantic Gap）正是这个版本面临的核心痛点。一张图里“明亮反光金属”的像素集合，和人类理解的“螺栓头”，中间差了无数层抽象。你费尽心思生成12类语义分割Mask，本质上就是在用人工定义的标签来强行弥合这道鸿沟，为大模型提供一个有限、可控的“理解窗口”。这个方法直接有效，但天花板就是你定义的12类标签。一个你没定义的“异形卡槽”，对它来说就是不存在的。

---

🚀 4.0 版本：RAG与闭环时代 —— 数据是“动态燃料”与“自我进化”

现在，你坐回到工位上，重新审视小王那个“失忆”的模型，一个崭新的、动态的数据观在你脑中成形。

第四个人的改进（也就是你，现在要冲向的前沿）： “数据不再是拿来‘喂’一次就完事的。它是实时注入的‘动态燃料’，更是让AI能‘知错就改、自我进化’的‘神经末梢’。”

你立刻开始构思并将其对应到你的代码架构中：

1. 动态注入（RAG - 检索增强生成）： 大模型的知识锁死怎么办？你的代码里早就埋下了种子——documentRetriever.retrieve(command，3)。这不再是把所有知识塞进模型大脑，而是在它需要做决策时，实时去你公司的知识库（比如工艺手册、行业标准PDF）里搜出最相关的3段上下文，然后连同问题一起塞给大模型。数据，变成了按需加载的**“外挂知识库”**，让你的大模型瞬间变成懂你公司标准的专家。

2. 闭环纠错（Self-Correction Loop）： 小王模型“失忆”的核心原因，是它和真实世界之间没有反馈。你的新构想，来自你 executeSkills 函数块末尾那个绝妙的 “自我纠错逻辑” ：

   • AI执行了一个“将零件旋转180度看背面”的指令。
   • 视觉验证： 程序会自动截取旋转后的画面（PostState），读取其空间数据。
   • 比对反馈： “我让你看背面，但视口里的模型前面还在，你旋转没到位。”（将预期状态和实际状态比对，生成反馈）
   • 自我修正： AI根据这个反馈，再自动生成一个修正的旋转指令并执行，直到“看到背面”为止。
   • 这种 “指令-执行-反馈-修正” 产生的全链路数据，不再是死的截图，而是记录了失败与纠错过程的、能让AI学会怎么把事情做对的顶级养料。

现在的结论跃然纸上： 数据为什么重要？因为它不再仅仅是“被处理的信息”，而是AI 感知世界（空间信息）、获取知识（RAG外挂库） 以及 确认自己做没做对（视觉反馈） 的唯一来源。没有这个闭环，你的AI模型就会像小王的一样，换个环境就彻底崩溃。

在这个终极版本中，数据就是AI的神经末梢。它不再被动接收，而是用数据去触摸、去感知、去验证、去调整，最终在实时交互中实现自我进化。

深度解析：RAG架构与具身智能的闭环数据飞轮

1. RAG：打破大模型“静态知识”的魔咒

• 核心架构： 传统的LLM是“背诵全文”，而RAG系统是“开卷考试”。它由两个核心部分组成：一个检索器（在你代码中体现为documentRetriever，底层通常是向量数据库，如Chroma，Pinecone）和一个生成器（大模型本身）。检索器先将你的私有PDF、文档库切片并转为向量嵌入。提问时，问题也被转为向量，通过向量相似度搜索，从库中找到最相关的文本块，作为Prompt上下文注入生成器。这保证了模型输出的高时效性和强领域性。
• 向量数据库与相似度搜索： 这是RAG的基石。它不依赖关键词匹配，而是将文本的语义映射为高维空间的一个点。你搜“如何增强结构”，它可能返回标题为“薄弱环节规避指南”的文档，因为即使在字面上截然不同，在语义空间里它们却近在咫尺。

2. 闭环纠错：具身智能（Embodied AI）的数据飞轮

• 模仿学习到自我反思： 你设计的闭环逻辑，是当前AI研究的最前沿。传统的“喂数据”是模仿学习，模型只能模仿它见过的成功案例，一遇到没见过的失败就束手无策。而你的“指令-执行-反馈-修正”循环，让模型从自己的失败中学习，这是通往 自主智能体 的关键一步。
• 数据飞轮效应： 你的这套系统一旦跑起来，每一次用户交互、每一次任务的成功与失败，都会变成新的训练数据，被用来微调（Fine-tune）模型。一个初步可用的模型 → 吸引更多用户 → 产生更多高质量的全链路反馈数据 → 训练出更强大的模型。如此循环往复，你的“数据工厂”就不再只是生产静态产品，而是在驱动一个能自动进化、越用越聪明的 “数据引擎”。
• 视觉验证技术选型： 实际代码实现中，判断“相机是否在背面”不能用简单的if camera.z > 0。你需要余弦相似度：计算当前相机前向向量 cam_forward 与 模型背面理论向量 [0,0,-1]（假设你定义Z轴朝前）的点积。dot_product = cam_forward · model_back。如果结果接近 1.0，说明视角完全对齐。这给了你一个连续、可微分的“正确度”评分，AI可以基于此梯度进行优化，而不是粗暴地二分对错。

---

所以，回到小王那个“失忆”的模型。

你给他规划的解决路径，完全建立在你刚刚悟透的4.0数据观上：

1. 定位问题： 不是数据不够，而是缺了“新数据环境下的闭环反馈”。真实车间的光照、背景、零件的新旧程度，都是静态数据没覆盖的。
2. 你的方案：
   • 注入燃料（RAG）： 在你数据工厂里，为他公司特有的工艺手册（比如“高反光金属件特殊处理规程”）建个向量索引，让AI在生成时就知道“反光不是孔洞”。
   • 启动自我进化（闭环）： 让小王那个在车间失败的机器人，把每次抓取失败前后的图片和力反馈数据都记录下来，喂回给一个微调模型。失败案例，反而成了最有价值的数据。
   • 造出更好的“种子”数据： 用你的闭环逻辑去升级数据工厂。不再只生成“完美视角”的图，而是让一个AI“质检员”模拟生成一些“抓歪了”、“光源坏了”的负样本，去训练抓取网络，让它变得无比鲁棒。

你合上电脑，看着窗外华灯初上。你知道，从给AI“拍照片”到给AI“装神经末梢”，这个关于数据的进化故事，才刚刚开始。而你，已经开始敲下实现那个“闭环纠错”函数的第一行代码。

---

总结：

• 1.0 时代，你视数据为食材。
• 2.0 时代，你视数据为菜谱。
• 3.0 时代，你视数据为翻译官。
• 4.0 时代，你终于明白，高质量、多维度的空间和操作数据，是AI的神经末梢，是它感知、理解、进化，最终从一个“只会复读JSON的复读机”变成一个“理解几何逻辑的建模专家”的唯一途径。

---

• 如果想像唠嗑一样，去了解一些小知识，快去看看视频吧：
• 认准一个头像，保你不迷路：
• 抖音：搜索“GodWarrior”
• 快手：搜索“AIYWminmin”
• B站：搜索“宇宙第一AIYWM”
  您要是也想站在文章开头的巨人的肩膀啦，可以动动您发财的小指头，然后把您的想要展现的名称和公开信息发我，这些信息会跟随每篇文章，屹立在文章的顶部哦

附录：

camera_poses.json

[
{
“frame_id”: 0,
“position”: [0.0, 0.0, 5.0],
“rotation_euler”: [0.0, 0.0, 0.0],
“fov_degrees”: 45.0,
“view_matrix”: [
[1.0, 0.0, 0.0, 0.0],
[0.0, 1.0, 0.0, 0.0],
[0.0, 0.0, 1.0, -5.0],
[0.0, 0.0, 0.0, 1.0]
],
“projection_matrix”: [
[2.414, 0.0, 0.0, 0.0],
[0.0, 2.414, 0.0, 0.0],
[0.0, 0.0, -1.002, -0.200],
[0.0, 0.0, -1.0, 0.0]
]
},
{
“frame_id”: 1,
“position”: [1.18, 0.0, 4.86],
“rotation_euler”: [0.0, -13.6, 0.0],
“fov_degrees”: 45.0,
“view_matrix”: [
[0.972, 0.0, 0.236, -0.0],
[0.0, 1.0, 0.0, 0.0],
[-0.236, 0.0, 0.972, -5.0],
[0.0, 0.0, 0.0, 1.0]
],
“projection_matrix”: [
[2.414, 0.0, 0.0, 0.0],
[0.0, 2.414, 0.0, 0.0],
[0.0, 0.0, -1.002, -0.200],
[0.0, 0.0, -1.0, 0.0]
]
}
]

label_legend.txt

Semantic Label Color Legend
Category -> (R, G, B) in 0-255 range

0 FreeSurface 127 127 127
1 HorizontalPlane 0 0 255
2 LateralPlane_X 0 255 0
3 LateralPlane_Z 255 0 0
4 NearHorizontal 255 255 0
5 NearLateral_X 255 0 255
6 NearLateral_Z 0 255 255
7 Degenerate 255 127 0
8 Reserved1 127 0 255
9 Reserved2 0 127 255

manifest.json

{
“version”: “2.0”,
“generator”: “Huhb3D-SyntheticDataPipeline”,
“rgb_count”: 100,
“mask_count”: 100,
“depth_count”: 0,
“has_legend”: true,
“has_ai_description”: false,
“has_camera_poses”: false
}
