在智能变电站、水力发电、分布式能源、风电等 IEC61850 项目实施中，ICD/CID 模型建模一直是痛点：专业门槛高、参数多、关联复杂、人工易出错、调试成本高，一旦模型有误，直接影响设备联调与工程进度。

   针对这些行业痛点，IED Model Designer 应运而生，这是一款完全遵循 IEC61850 标准体系的专业建模软件，可大幅降低建模难度、提升工程效率，让 61850 模型配置更规范、更稳定。

一、产品核心优势

1. 可视化建模，直观易懂、上手快

    采用图形化界面设计，告别传统文本式 SCL 编辑的晦涩与繁琐。所有逻辑对象、数据对象、属性参数以可视化形式呈现，拖拽式操作即可完成模型搭建，无需记忆大量语法与节点路径，大幅降低 IEC61850 建模的专业门槛，新手也能快速做出标准模型。

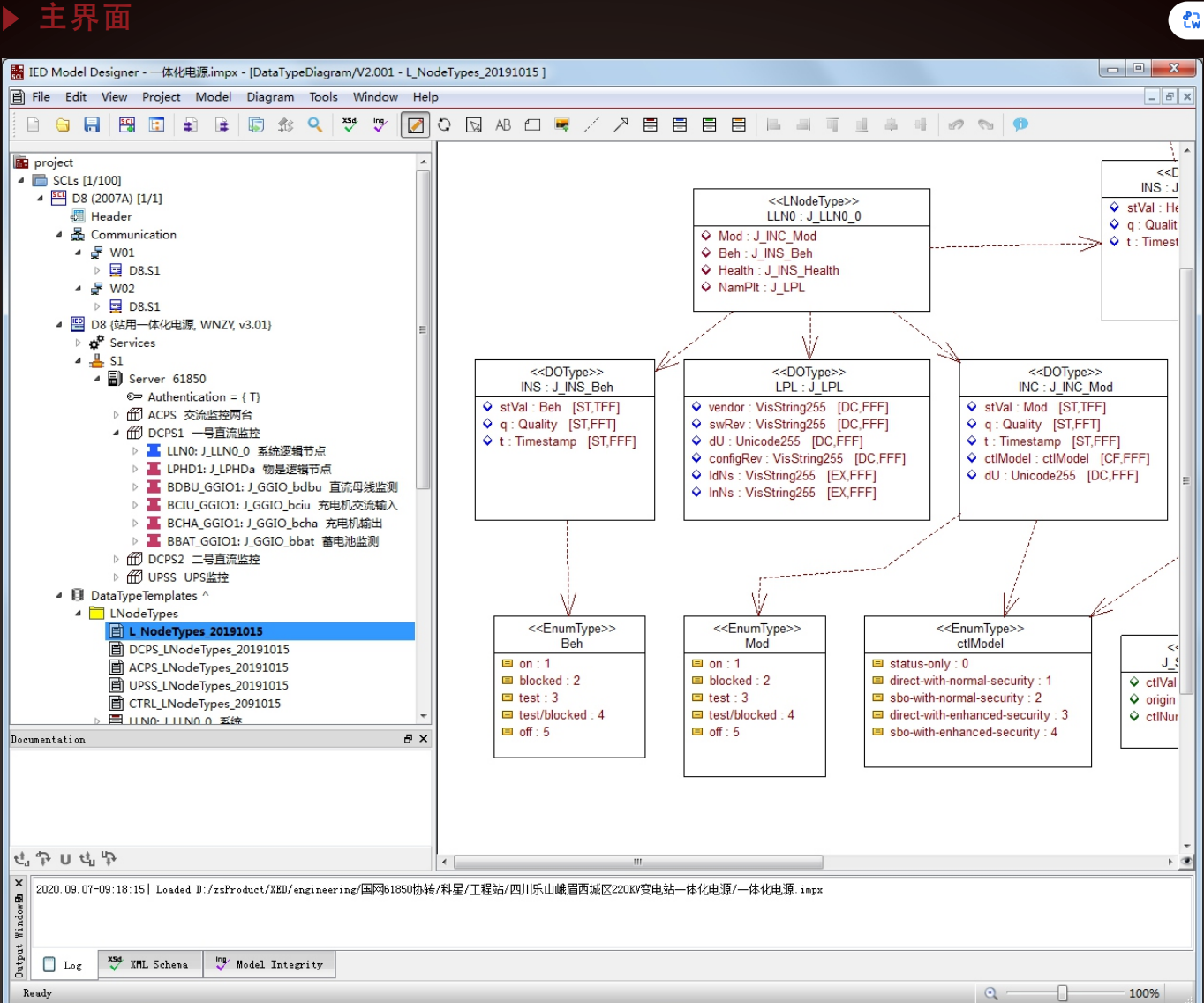

2. 图模一体化设计，结构清晰、易维护

   实现图形与模型实时联动，画图即建模、修改即同步。在界面上可直观看到 LN、DO、DA 之间的层级关系与关联逻辑，整体结构一目了然，方便快速定位、修改、复用，大幅提升复杂 IED 模型的可读性与可维护性，减少人为理解偏差。

3. 基于 UML 技术构建，标准规范、扩展性强

   采用UML 标准化建模技术，逻辑严谨、结构规范，完全贴合 IEC61850 面向对象的设计思想。支持复杂设备模型的分层设计与模块化管理，便于团队协作开发、版本迭代与功能扩展，适配从简单测控装置到大型 IED 设备的全场景建模需求。

4. 模型智能纠错，提前规避现场风险

   内置模型自动检查机制，实时校验参数合法性、逻辑关联性、节点完整性。建模过程中自动提示错误、缺失、冲突项，一键定位问题位置与原因，从源头避免因模型错误导致的设备无法上线、联调失败、返工重做等问题，显著提升交付质量与稳定性。

5. 丰富预制模型库，开箱即用、效率倍增

   内置IEC61850 标准 LN/DO/DA 模型库，覆盖 GGIO、XCBR、电压 / 电流、遥信遥测等常用对象，支持直接调用、快速配置。无需从零编写，大幅缩短建模周期，复杂模型也能快速完成，比手工建模效率提升数倍。

6. 界面友好、操作简单，工程化体验流畅

   整体界面简洁清晰、布局合理，常用功能一键直达，操作逻辑符合工程师使用习惯。支持工程化文件管理，可统一管理 SCL 模型、ICD/CID 文件、配置工程，方便归档、复用、交接，长期项目维护更轻松。

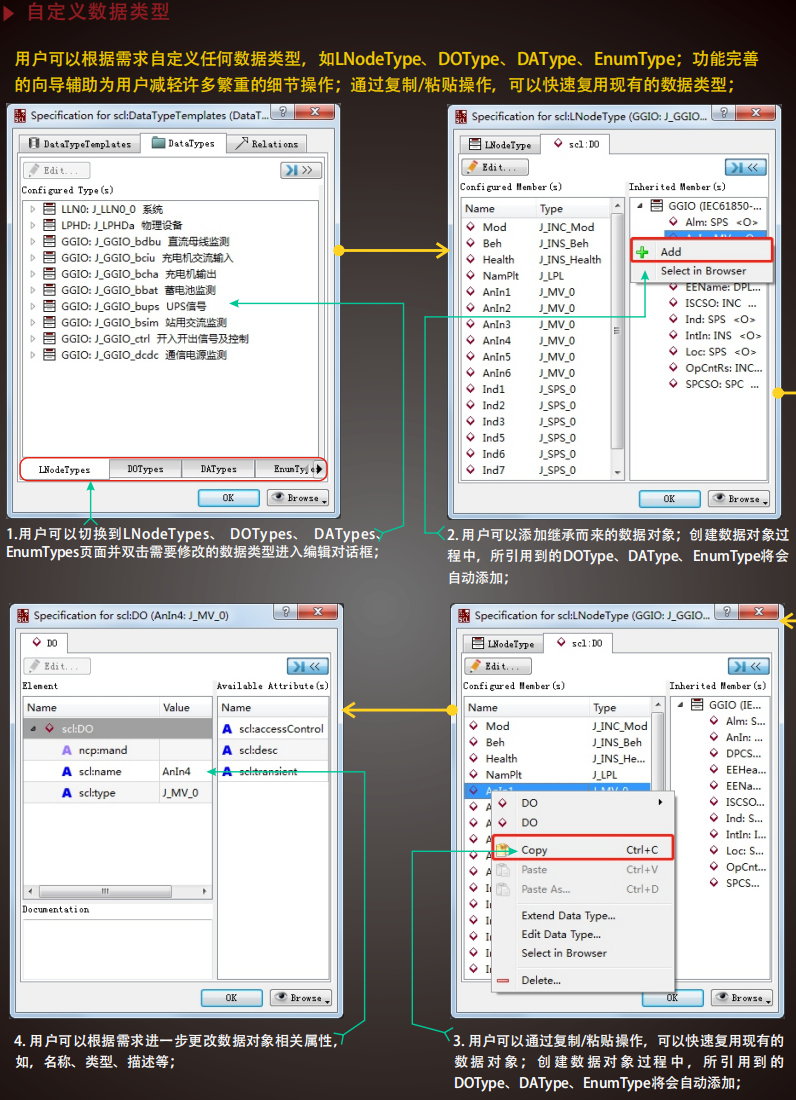

7. 支持多视图展示，适配多角色使用

   提供静态类型视图、组件视图等多维度展示模式，可从不同角度查看模型结构、继承关系、配置成员。既满足研发人员深度开发需求，也方便调试、实施、审计人员快速查阅，一工具满足全流程使用。

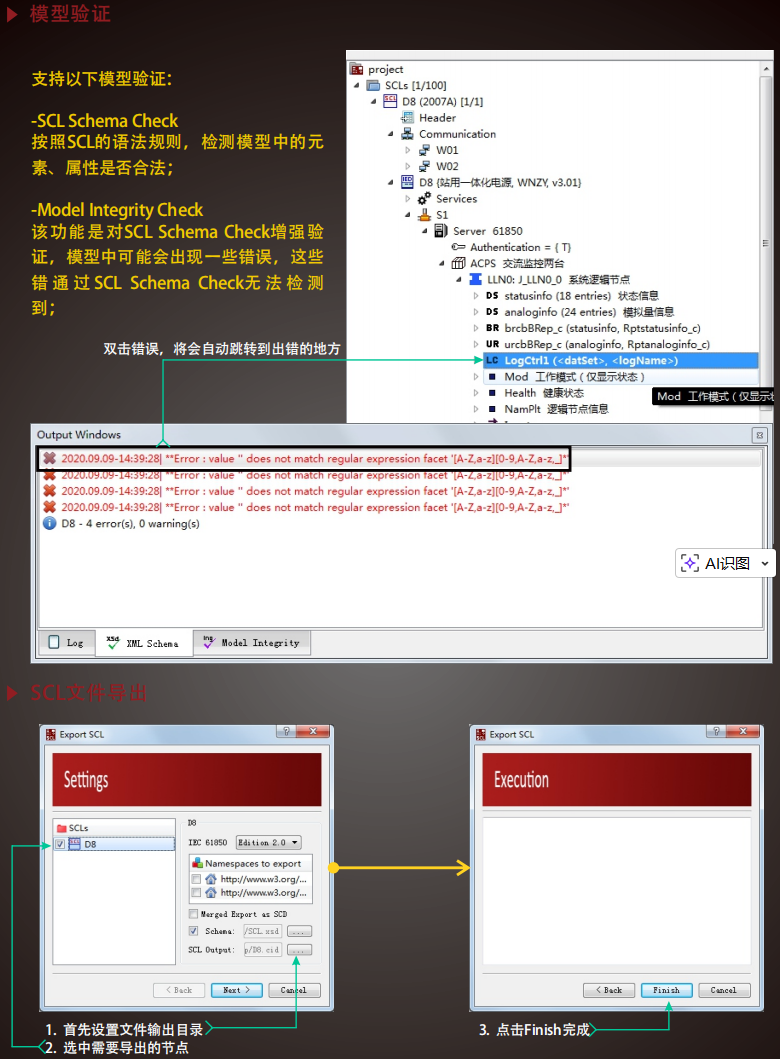

8. 支持 Schema 严格校验，合规性有保障

   内置Schema Check 标准校验，确保输出模型完全符合 IEC61850 规范，无语法错误、无结构违规。生成的 ICD、CID 文件可直接用于工程实施、设备出厂、第三方联调，满足电力行业严苛的合规要求。

二、全面支持 IEC61850 标准体系

• IEC61850-7-4（变电站综合自动化 SAS）
• IEC61850-7-410（水力发电 HPP）
• IEC61850-7-420（分布式能源 DER）
• IEC61400-25-2（风力发电 WPP）

覆盖 Edition 1.0/2.0 等主流版本，满足电力、新能源、工控等多场景合规建模需求。

三、适用场景

• 智能变电站 IED 设备建模与调试
• 水电、风电、光伏 / 储能 DER 设备模型开发
• 系统集成商 SCL 模型工程实施
• 设备厂商 ICD/CID 文件标准化输出
• 高校 / 研究院 IEC61850 实验与教学

四、总结

对于长期和 IEC61850 打交道的研发、调试、工程实施人员来说，IED Model Designer 不只是一款建模工具，更是提升效率、降低错误、节省项目成本的 “生产力神器”。可视化操作、自动校验、标准兼容、工程化管理，让 61850 建模从 “繁重手工活” 变成 “高效标准化工作”。

需要 IEC61850 建模方案、工具试用或工程技术支持的朋友，欢迎私信交流～
