DengFOC开环无刷电机控制代码完整解读

这是灯哥开源的纯手写ESP32无刷电机开环FOC控制代码，不依赖任何第三方FOC库，仅使用ESP32原生LED PWM外设实现三相PWM输出，是学习FOC原理的绝佳入门代码。

一、完整IO配置清单（核心问题）

代码中总共使用了4个GPIO引脚，全部配置为输出模式，具体如下：

IO配置关键说明

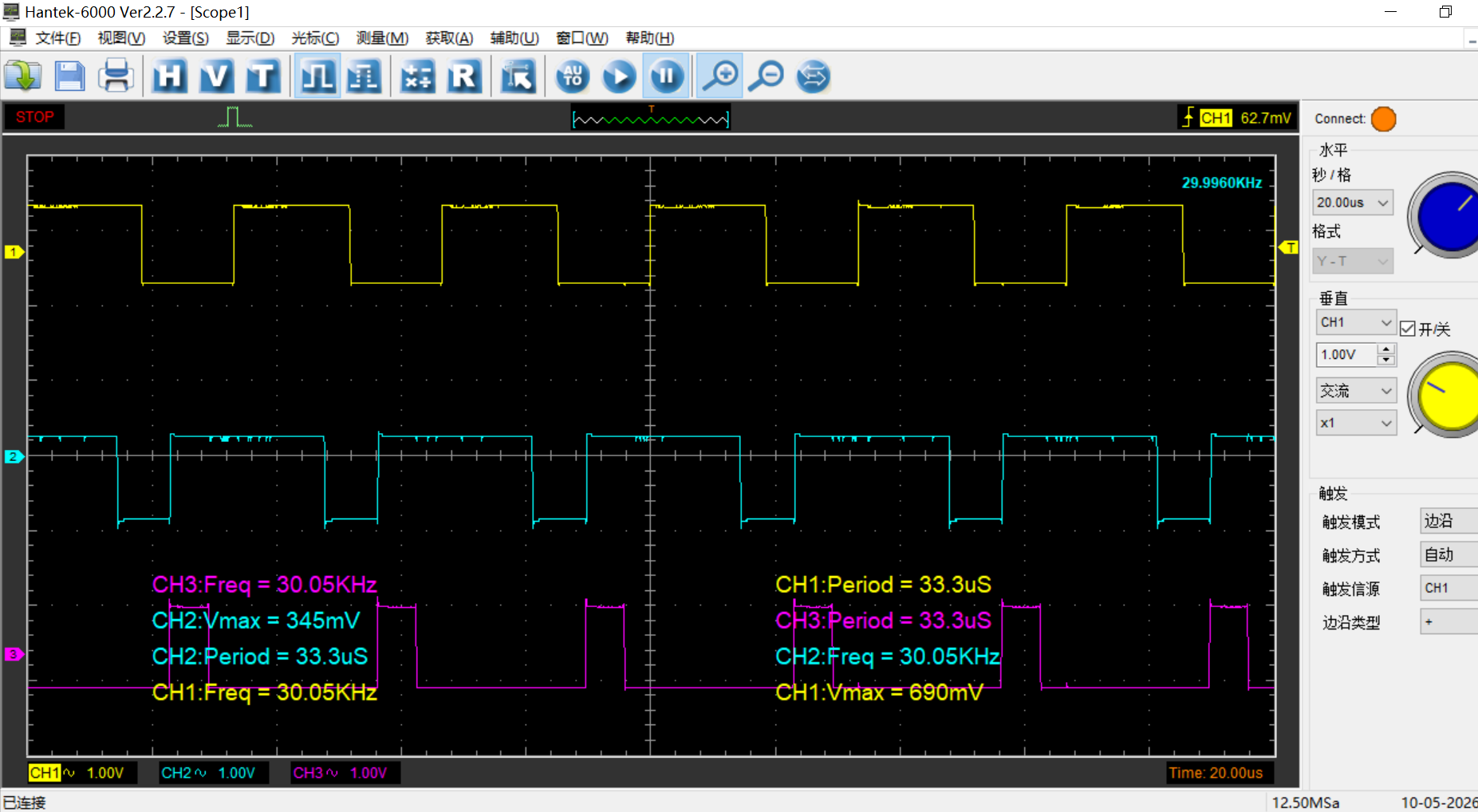

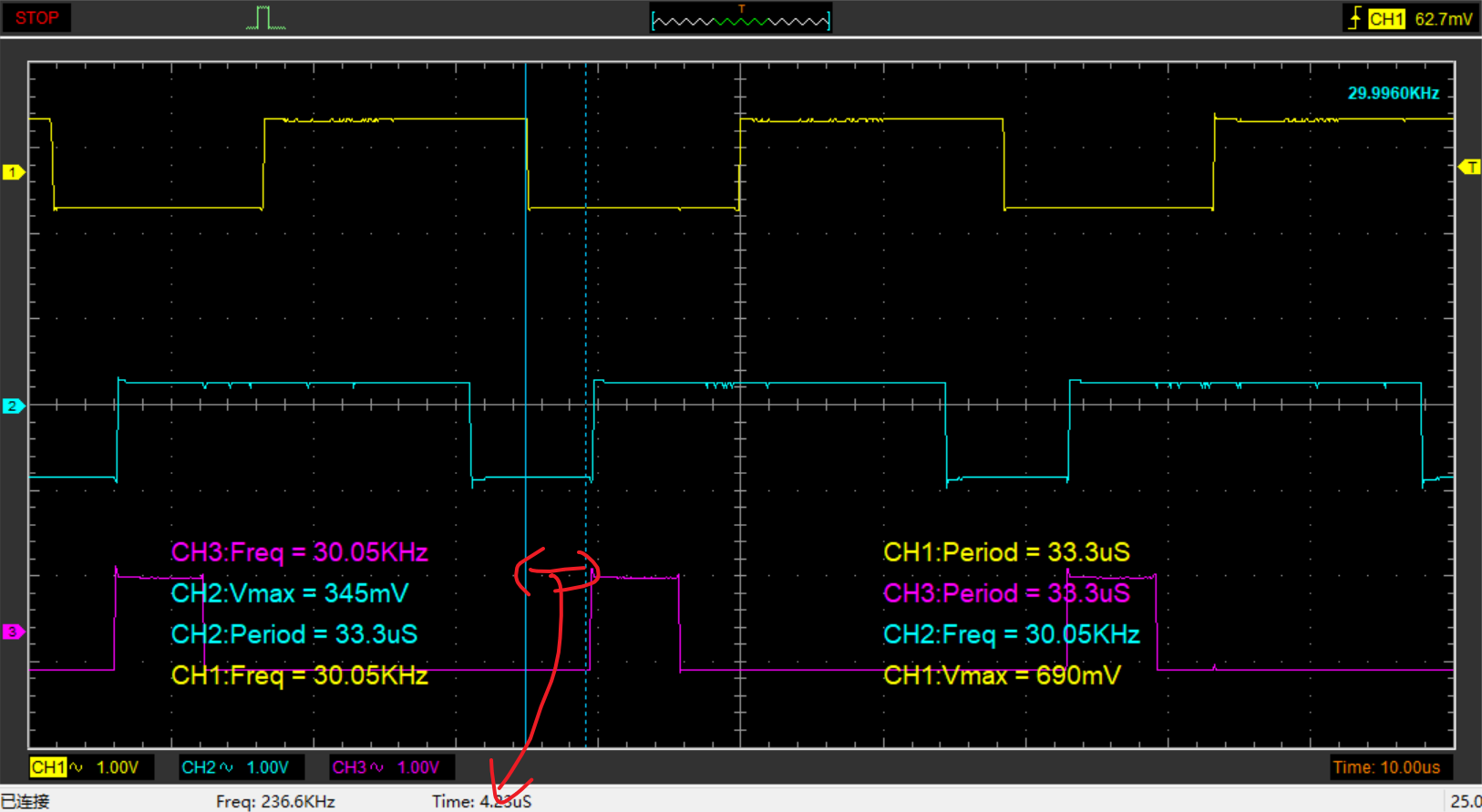

1. 30kHz PWM频率：选择这个频率是为了完全避开人耳听觉范围（20Hz-20kHz），消除电机运行时的高频啸叫声
2. 8位分辨率：对应占空比范围0-255，对于开环FOC控制已经足够，同时能保证30kHz的高频率输出
3. GPIO12使能逻辑：DengFOC V4驱动板采用高电平使能，低电平会切断电机电源
4. ESP32 LED PWM特性：最多支持16个独立PWM通道，可任意映射到GPIO引脚，非常适合多相电机控制

二、代码整体结构与核心逻辑

1. 全局变量与宏定义

// 三相PWM输出引脚定义
int pwmA = 32;
int pwmB = 33;
int pwmC = 25;

// 数值约束宏，替代Arduino原生constrain函数
#define _constrain(amt, low, high) ((amt) < (low) ? (low) : ((amt) > (high) ? (high) : (amt)))

// 系统参数
float voltage_power_supply = 12.6;  // 电源电压（3S锂电池满电电压）
float shaft_angle = 0;              // 电机机械角度（开环积分得到）
float open_loop_timestamp = 0;      // 上一次循环的时间戳
float zero_electric_angle = 0;      // 电角度零点偏移（开环时无需校准）

2. 初始化函数setup()

void setup() {
  Serial.begin(115200);  // 串口初始化，用于调试输出

  // 电机驱动使能
  pinMode(12, OUTPUT);
  digitalWrite(12, HIGH);  // 开启电机驱动电源

  // PWM引脚模式设置
  pinMode(pwmA, OUTPUT);
  pinMode(pwmB, OUTPUT);
  pinMode(pwmC, OUTPUT);

  // LED PWM控制器配置
  ledcSetup(0, 30000, 8);  // 通道0，30kHz，8位分辨率
  ledcSetup(1, 30000, 8);  // 通道1，30kHz，8位分辨率
  ledcSetup(2, 30000, 8);  // 通道2，30kHz，8位分辨率

  // 将PWM引脚绑定到对应的LED PWM通道
  ledcAttachPin(pwmA, 0);
  ledcAttachPin(pwmB, 1);
  ledcAttachPin(pwmC, 2);

  Serial.println("完成PWM初始化设置");
  delay(3000);  // 3秒延时，方便观察初始化完成
}

3. 核心数学辅助函数

// 机械角度转换为电角度
// 电角度 = 机械角度 × 极对数
float _electricalAngle(float shaft_angle, int pole_pairs) {
  return (shaft_angle * pole_pairs);
}

// 将任意角度归一化到 [0, 2π] 范围
// 解决角度溢出和负数问题
float _normalizeAngle(float angle) {
  float a = fmod(angle, 2 * PI);
  return a >= 0 ? a : (a + 2 * PI);
}

4. PWM输出设置函数

void setPwm(float Ua, float Ub, float Uc) {
  // 将三相电压转换为占空比（0-1）
  // 占空比 = 相电压 / 电源电压
  dc_a = _constrain(Ua / voltage_power_supply, 0.0f, 1.0f);
  dc_b = _constrain(Ub / voltage_power_supply, 0.0f, 1.0f);
  dc_c = _constrain(Uc / voltage_power_supply, 0.0f, 1.0f);

  // 写入PWM寄存器（8位分辨率对应0-255）
  ledcWrite(0, dc_a * 255);
  ledcWrite(1, dc_b * 255);
  ledcWrite(2, dc_c * 255);
}

5. FOC核心变换函数

void setPhaseVoltage(float Uq, float Ud, float angle_el) {
  // 电角度归一化，加上零点偏移
  angle_el = _normalizeAngle(angle_el + zero_electric_angle);

  // 帕克逆变换（d-q坐标系 → α-β坐标系）
  // 开环控制时Ud=0，只需要Uq分量
  Ualpha = -Uq * sin(angle_el);
  Ubeta = Uq * cos(angle_el);

  // 克拉克逆变换（α-β坐标系 → 三相静止坐标系）
  // 这里使用了中心对齐PWM的简化计算，加上电源电压的一半作为直流偏置
  Ua = Ualpha + voltage_power_supply / 2;
  Ub = (sqrt(3) * Ubeta - Ualpha) / 2 + voltage_power_supply / 2;
  Uc = (-Ualpha - sqrt(3) * Ubeta) / 2 + voltage_power_supply / 2;

  // 设置三相PWM输出
  setPwm(Ua, Ub, Uc);
}

6. 开环速度控制函数

float velocityOpenloop(float target_velocity) {
  // 获取当前系统时间（微秒）
  unsigned long now_us = micros();

  // 计算两次循环之间的时间间隔（秒）
  float Ts = (now_us - open_loop_timestamp) * 1e-6f;

  // 时间戳溢出保护（micros()约70分钟溢出一次）
  if (Ts <= 0 || Ts > 0.5f) Ts = 1e-3f;

  // 开环角度积分：通过目标速度和时间间隔计算当前机械角度
  // 这是开环控制的核心，没有编码器反馈，纯靠时间积分估算角度
  shaft_angle = _normalizeAngle(shaft_angle + target_velocity * Ts);

  // 设置q轴电压（决定输出力矩）
  // 最大安全值为 voltage_power_supply/2，超过会导致电压限幅失真
  float Uq = voltage_power_supply / 3;

  // 计算并输出三相电压
  // 极对数为7，对应DengFOC配套的2208电机
  setPhaseVoltage(Uq, 0, _electricalAngle(shaft_angle, 7));

  // 更新时间戳
  open_loop_timestamp = now_us;

  return Uq;
}

7. 主循环函数

void loop() {
  // 以5rad/s的角速度开环运行
  // 1rad/s ≈ 9.55rpm，5rad/s ≈ 47.75rpm（机械转速）
  velocityOpenloop(5);
}

三、代码关键特性与注意事项

1. 纯手写无库依赖：代码不依赖SimpleFOC等任何第三方库，所有FOC算法都由基础数学运算实现，非常适合学习原理
2. 开环控制特性：
   • 不需要编码器或霍尔传感器
   • 低速力矩较小，高速容易丢步
   • 适合入门学习和简单应用
3. 可修改参数：
   • voltage_power_supply：根据实际电源电压修改（如12V电源改为12.0）
   • pole_pairs：根据电机极对数修改（代码中为7，对应2208电机）
   • Uq：调整输出力矩，最大不超过voltage_power_supply/2
   • target_velocity：修改电机目标转速（单位：rad/s）
4. 硬件兼容性：仅在DengFOC V4开发板上测试过，其他ESP32开发板需要根据实际引脚定义修改
