在WPF中使用HelixToolKit.Wpf.SharpDX工具包实现3D模型2D扁平化实战案例
前提声明：无论这篇文章是好是坏，我都不希望这篇文章变成付费的，仅作为个人开发时遇到的技术难题，提供一种解决方案，希望可以帮助到需要的人。
文本使用的项目资源：夸克网盘，无提取码
链接：https://pan.quark.cn/s/85160e69ac0d
问题引入一下
我在使用WPF开发一款类似WallPaperEngine的壁纸编辑器，又同时借鉴了冰与火之舞这款游戏的场景编辑器的设计思想。
具体来说，用户可以通过导入图片，将图片作为3D模型放入到3D视口中，利用透视相机（PerspectiveCamera），实现不同Z坐标的图片具有近大远小的距离感。
可以看一下我开发的软件原型示例

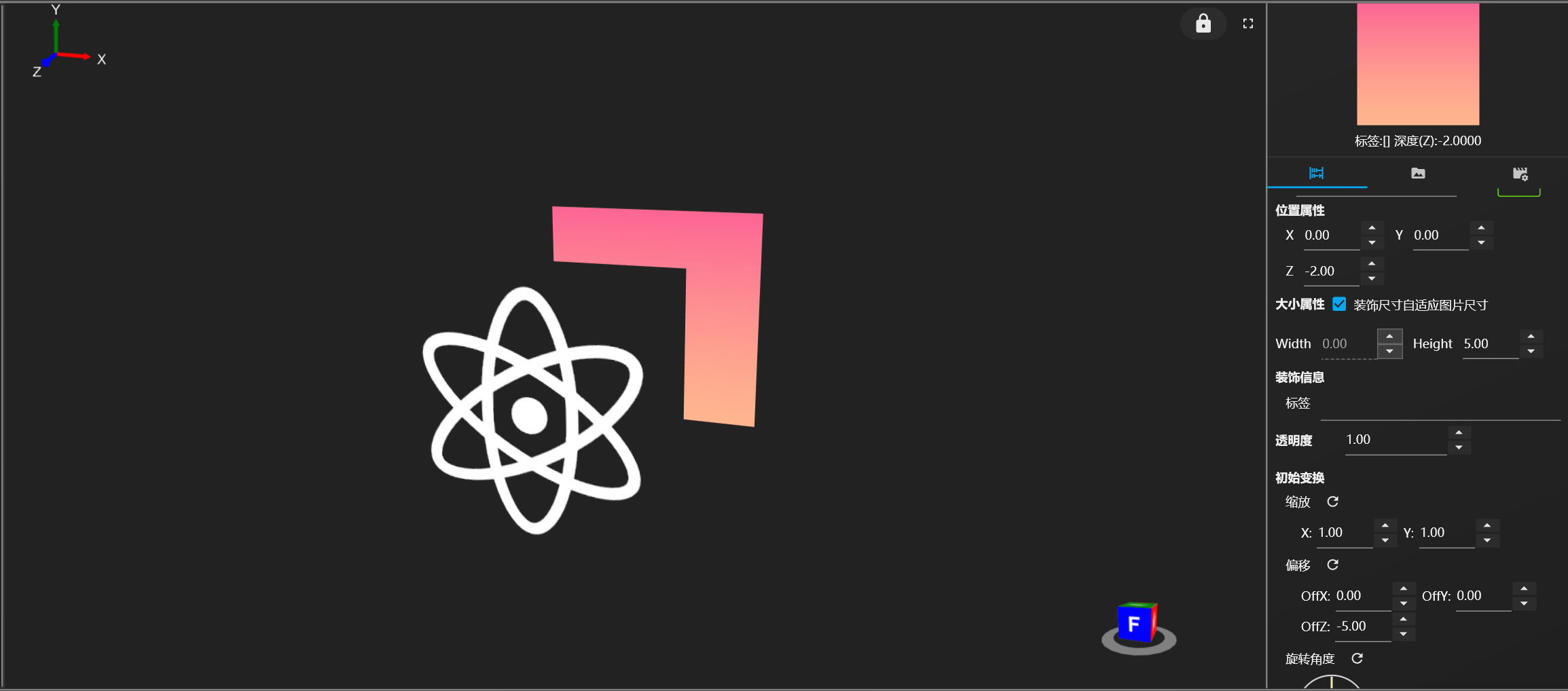

图一
解释一下：只是截取了部分界面，右侧的设置参数区域并负责打开图片，设置完3D模型参数，最后放置到左侧的3D视口（Viewport3D）。
你应该已经看到了，我先放置了一个6角圆角星图片（PNG格式，除了白色部分其余都是透明的），后放置了一个渐变色图片，前者距离相机更近一些。但是前面的模型按理来说透明的部分，应该是可以透过去看到后面被遮挡的渐变色图片的部分的，实则不然，6角圆角星图片遮挡了后面的图片，透明部分直接透到了视口的背景色。
解决方案
首先你需要了解一些信息，那就是WPF的3D视口和HelixToolkit的WPF原生版以及本文标题提到的HelixToolKit.Wpf.SharpDX版本的3D视口渲染原理和差别。
如果你清楚WPF的3D视口的渲染逻辑以及Helix包的渲染逻辑，这部分可以不看，直接看项目实战部分。
不要担心，我不会说复杂的底层渲染逻辑，因为我也不会。我只从感性的角度简要说明我的理解，或许会有偏差，如有错误请行内专业人士指正。
解决信息差
WPF的3D视口底层渲染逻辑
WPF的<Viewport3D>控件，采用 操纵GPU的技术：DirectX，WPF使用DirectX9，算是比较陈旧的版本了，这也意味着WPF的3D视口功能和渲染上都比较受限。
[DesignerSerializationVisibility(DesignerSerializationVisibility.Content)]
public Visual3DCollection Children => (Visual3DCollection)GetValue(ChildrenProperty); 这个是Viewport3D控件的源码，里面有一个Children属性，就是它来保存我们放置的模型。
你可以看到，他是一个数组（Collection）。所以你有必要知道WPF是怎么通过它来渲染的：
其实逻辑很简单：我们放入模型，就是直接在Children后面插入一个模型（Visual3D），WPF采用从数组最后一个元素开始绘制，最后绘制第一个元素。
其实也好理解，在WPF原生的3D视口中，所有模型，包括Light，也属于Visual3D的部分，所以，你放置的直射光也会被插入到Children数组中。那当然了，光照一般都会第一个放入视口，不然没有光你怎么看到模型？
<Viewport3D Grid.Column="1" x:Name="_ViewPortForGame" ClipToBounds="True">
<Viewport3D.Camera>
<PerspectiveCamera Position="{Binding CameraPosition}"/>
</Viewport3D.Camera>
<ModelVisual3D>
<ModelVisual3D.Content>
<DirectionalLight Direction="0,0,-1" Color="White"/>
</ModelVisual3D.Content>
</ModelVisual3D>
</Viewport3D>
所以，为了保证所有模型都要被光照射，光要最后渲染，所以第一个模型一定是最后才渲染的。
所以你才会看到文章开始的问题，6角圆角星图片遮挡了后面的图片，透明部分直接透到了视口的背景色，就是因为6角圆角星是Children[1]，渐变色图片是Children[2]，所以先渲染了Children[2]，后渲染了Children[1]，我一开始使用的是漫反射材质（DiffuseMaterial），所以出现了这种不符合现实的效果。（后来我试过了使用别的WPF原生材质，比如SpecularMaterial （高光材质）虽然这种材质可以实现渐变色背景不被遮挡，但是效果不是很理想，这种材质使用了简单的像素加法，如果模型叠加，像素值会做加法，最大为255，这就导致，很多个3D模型一叠加，会有一大块白色的地方，而不是正确显示每个模型）
HelixTookKit的底层渲染原理

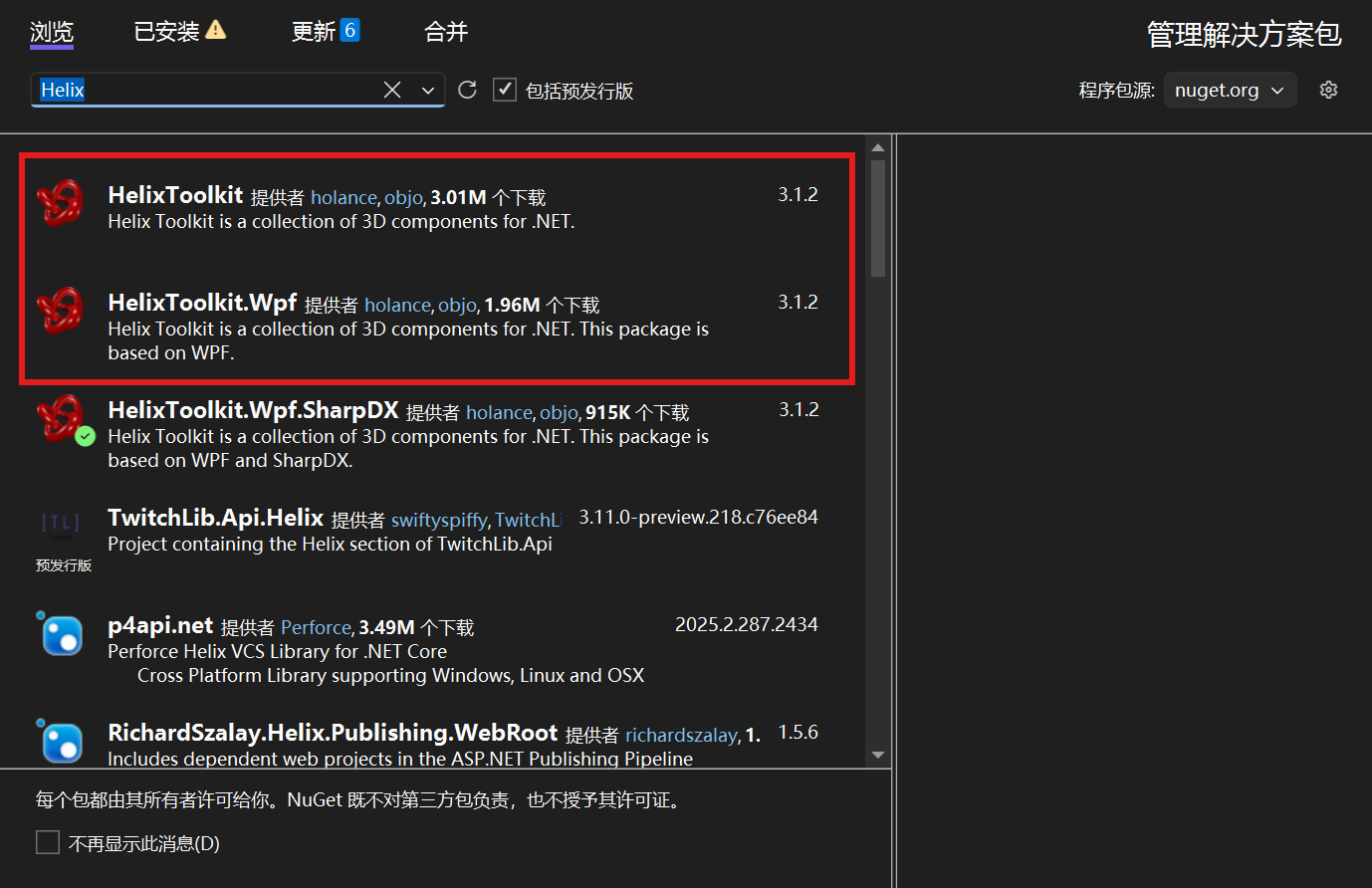

你需要下载对应的拓展包：
图二
HelixToolkit基于WPF原生的视口，封装了很多使用的功能，比如坐标轴显示，相机的详细信息卡片，视角立方体。还有许多封装好的3D模型（如Teaport一个茶壶），读者可以自行探索。
该包基于WPF原生的3D视口开发，所以渲染逻辑和WPF原生相同，而且，并没有提供更多的材质。
但是这并不妨碍你使用HelixToolkit这个包进行3D模型开发，相信很多业内人士都会使用这个包进行工业3D建模等用途。因为这个包在原生的基础上做了许多性能优化，同时提供了许多快捷键手势的接口，你可以想玩游戏一样，移动你的视角。而且使用了线性插值算法，让你的移动更丝滑。
总之，HelixToolkit包很常用，但是并不能解决我们的问题。
HelixToolkit.Wpf.SharpDX包的底层渲染逻辑
首先，你需要安装这些包：

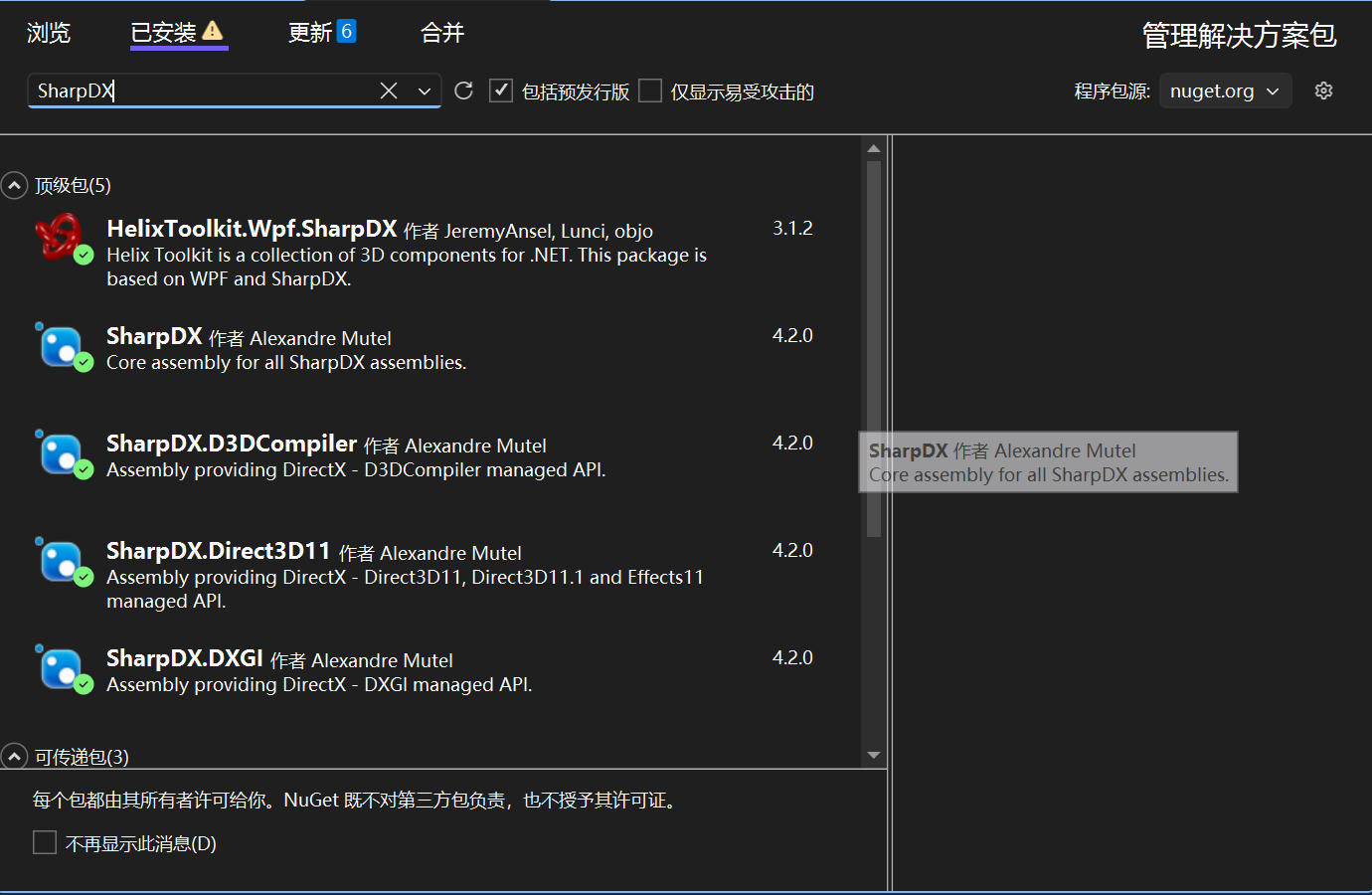

图三
总共5个，可能有些不是必须，但是装上最好。
我把官方项目文档放在这里http://www.helix-toolkit.org
那么这个包做了什么呢？
1. 渲染引擎变化
这个包的版本使用了SharpDX工具。主要采用了DirectX11版本，是比较靠前的版本。
你可能会担心，你的电脑会不会不支持DirectX11的API。你可以查看自己电脑的DirectX配置，具体方法如下：

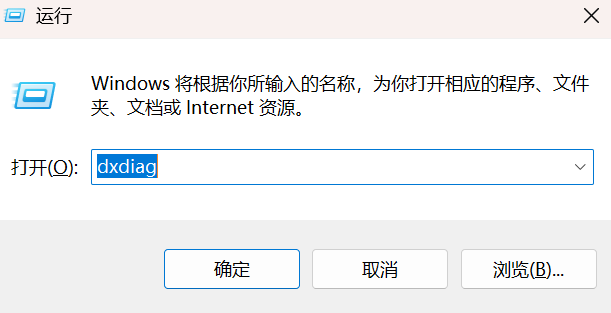

Windows操作系统：键入WIN+R，输入dxdiag
图四

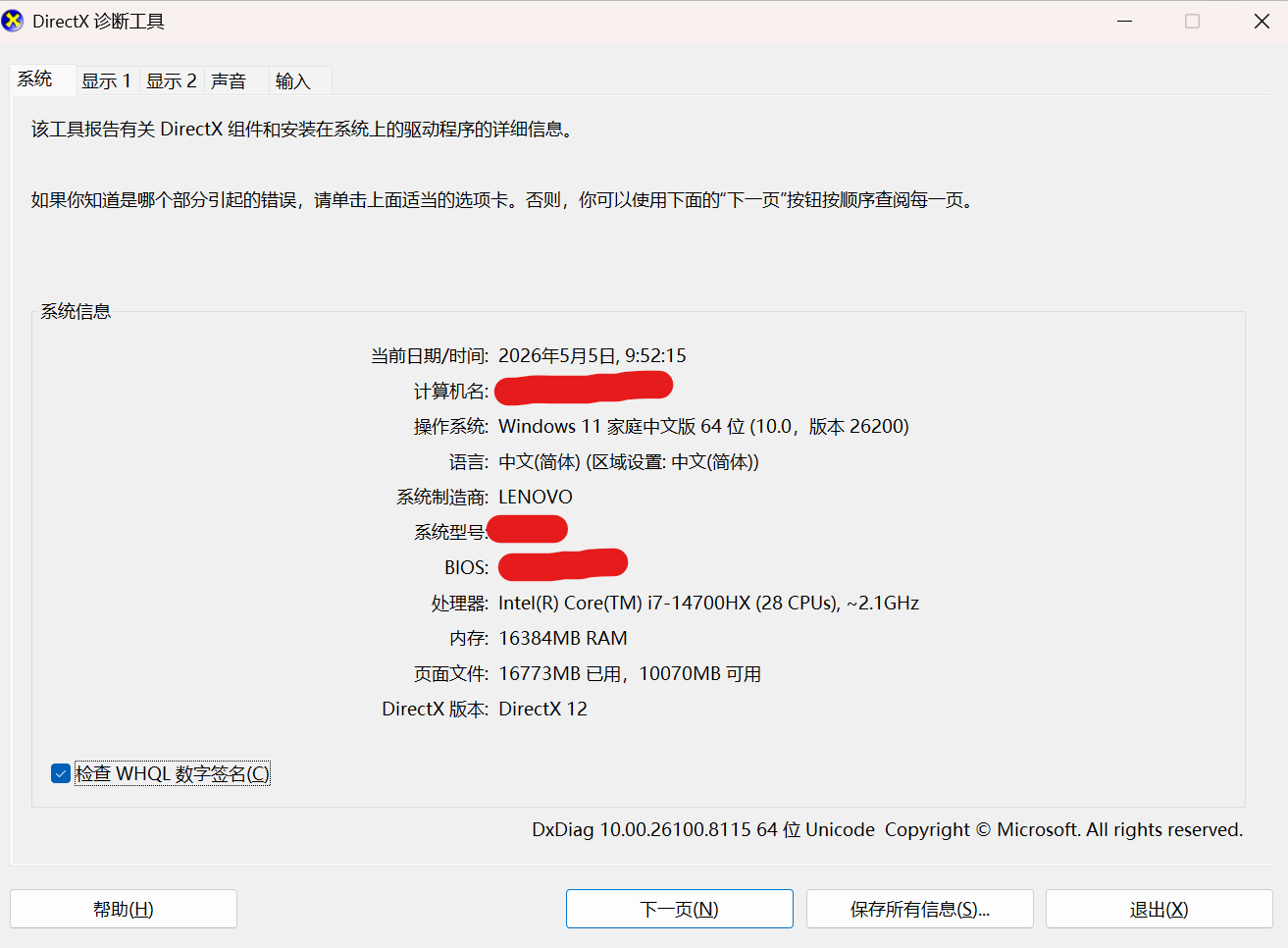

然后会弹出相关配置：
图五
看到你的“DirectX版本”就知道你电脑的图形渲染API版本了。
DirectX11有许多更为强大的渲染算法，在本文主要使用了其中的顺序无关透明度 (Order Independent Transparency，OIT)。
下面我给出Deepseek对此的介绍：
🤔 为什么需要 OIT？
传统的 3D 渲染在处理透明物体时，要求开发者严格按照从后往前的顺序来渲染它们，这样颜色混合才会正确。例如，你必须先画后面的山，再画前面的透明玻璃。
但是，当场景变得复杂，或者物体自身有交叉（比如互相缠绕的丝带）时，手动排序就变得非常困难甚至不可能。一旦顺序出错，就会出现“透过玻璃看到的不是山，而是天空盒”这类视觉错误，这正是你最初遇到的那个“Bug”。
而 OIT 的核心目的，就是为了打破这种“必须按顺序渲染”的约束。它能让 GPU 在渲染时，不依赖于我们指定的渲染顺序，也能最终计算出正确的透明混合效果。
⚙️ OIT 是怎么做到的？（不同流派）
你可以简单理解：有各种不同流派的技术来实现 OIT，而
DepthPeeling只是其中之一。以下是几种主流的 OIT 实现方法对比：深度剥离 (Depth Peeling) 🧅
简单理解: 像剥洋葱一样，一层层“剥离”出距离相机最近的透明层，然后从后往前混合它们。
运行时多 Pass: ✅ 是 (N层 → N个Pass)
硬件要求: DX9
优点: 算法直观，结果精确，对硬件要求低。
缺点: 性能开销巨大，每剥离一层都需要重新渲染一遍整个场景。
适用场景: 对渲染质量要求极高但对性能要求不高的场景（如 CAD 模型预览）。
逐像素链表 (Per-Pixel Linked Lists) 🔗
简单理解: 为屏幕上的每个像素都创建一个“小本本”，把所有相关的透明片元都记录下来，最后一起排序混合。
运行时多 Pass: ❌ 否 (2 Pass)
硬件要求: DX11+
优点: 性能远比深度剥离高，因为只完整渲染场景一次。
缺点: 需要对 GPU 的显存消耗进行预估算，可能会占用较多显存。
适用场景: 适合大多数现代 3D 应用。
加权混合 (Weighted Blended OIT) ⚖️
简单理解: 用一套复杂的数学公式“估算”出最终的透明颜色，而不是精确计算。
运行时多 Pass: ❌ 否 (1 Pass)
硬件要求: DX11+
优点: 性能最高，只需一次渲染就能完成。
缺点: 结果是近似值，对于层次非常复杂的透明物体可能会出现视觉瑕疵。
适用场景: 对性能有极致要求的场景，如游戏特效。
2. API简要介绍
这里全是我的个人理解啊，可以不做标准参考，但是可能会对你的理解有一些帮助。
或许你接触过Hlsl语言，在WPF中，你有时会有自己写ShaderEffect来实现更为好看的效果。那么如何写自己写ShaderEffect呢？就需要用到Hlsl语言，本文不介绍，读者可以自己去查看别的文章或者AI搜索。
关于Hlsl语言，如果你了解了，你就知道，你会在开头先声明一个采样器（Sampler）
sampler2D Input : register(s0);
float4 main(float2 uv : TEXCOORD) : COLOR
{
float4 color = tex2D(Input, uv);
float gray = color.r * 0.299 + color.g * 0.587 + color.b * 0.114;
return float4(gray, gray, gray, color.a);
}这是一个实现灰度效果的Hlsl代码，你不必看懂这些代码，你只需要知道他干了什么。
1. sampler2D Input : register(s0); 这个就是采样器，就类似于你把你的图像，或者控件，或者3D模型，作为Input，被hlsl采样，说白了就是输入你的被渲染对象。
2. float4 main(float2 uv : TEXCOORD) : COLOR ： 这个是hlsl的入口函数，它使用uv坐标。比方说，你的图片，为1800x1000的大小，他会把你的图片归一化，从一个宽1800px，高1000的矩形变换到1x1的正方形，这么做就是为了统一坐标表示。
更专业的说法： uv 是纹理映射的坐标指针，由模型顶点的 UV 数据经过光栅化插值后自动提供给像素着色器，用于从纹理中提取颜色。
上面的没看懂也没关系，总之你需要意识到SharpDX使用了采样器和uv变换。
这也是它和WPF原生的3D视口不同的地方，因为他们底层的渲染逻辑完全不同。
| 特性 | WPF 原生 (Media3D) | SharpDX (如 HelixToolkit.Wpf.SharpDX) |
|---|---|---|
| 渲染 API | 基于 DirectX 9 (早期) / DirectX 9Ex（兼容 DX11 部分特性） | 直接使用 DirectX 11/12 |
| 渲染模式 | 保留模式：构建 Visual Tree → MILCore 编译成 DX 命令 → GPU | 即时模式：通过 SharpDX 直接调用 DX11 API，每帧提交绘制指令 |
| 透明混合 | 依赖物体渲染顺序，手动排序，无内置 OIT | 支持 OIT (Depth Peeling, Weighted Blended)，自动处理复杂透明 |
| 材质系统 | 简单材质（Diffuse, Specular, Emissive） | 高级材质（Phong, PBR, Unlit），支持自定义 Shader |
| 性能 | 低（受限于 WPF 渲染管道，大量 Draw Call 开销） | 高（接近原生 DX11 性能，支持实例化、延迟渲染） |
| 适用场景 | 轻度 3D 展示（柱状图、简单模型） | 复杂 3D 场景（CAD、GIS、游戏、科学可视化） |
项目案例
相信你看过前面的介绍，或许对这个包有了感性的认识，接下来我会提供实际的例子来解决开篇遇到的问题。
1. 新建WPF项目
2. 安装NuGet包，参考上文[图三]。
添加包引用：xmlns:hdx="http://helix-toolkit.org/wpf/SharpDX"（注意一定是hdx这个名字，官方对此的约定，非SharpDX的Helix包引用时，名字写“hx”）
<Window x:Class="SharpDX渲染框架使用示例.MainWindow"
xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
xmlns:hdx="http://helix-toolkit.org/wpf/SharpDX"
mc:Ignorable="d"
Title="3D图片放置工具" Height="600" Width="900"
Closing="Window_Closing"
Loaded="Window_Loaded">
<Grid>
...
</Grid>
</Window>3. 构建UI（本文的UI使用AI编写）

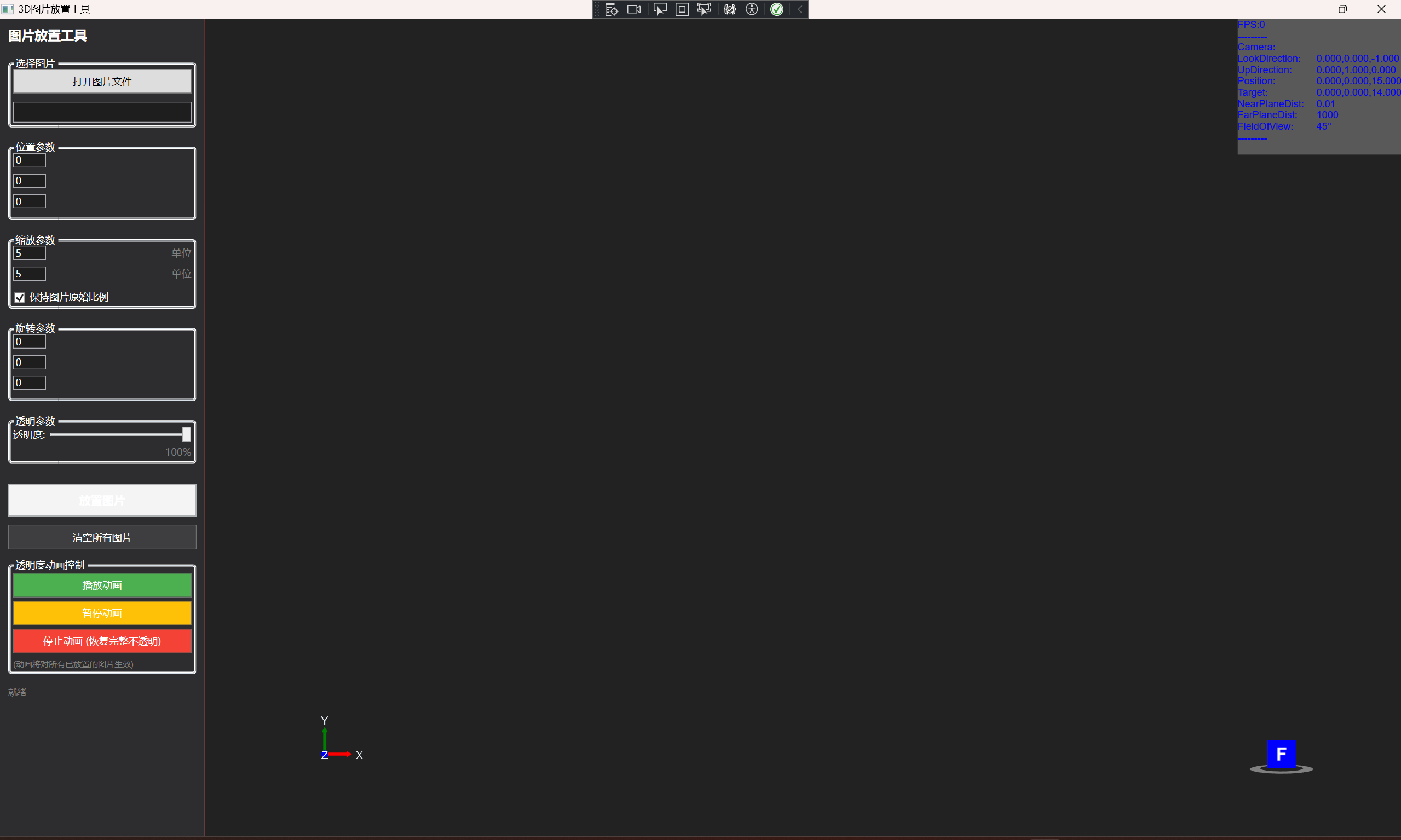

图六
4. 代码需要注意的地方
（1）内存管理
值得注意的是：在Xaml中，声明3D视口的Xaml代码：
<hdx:Viewport3DX x:Name="MyViewport"
Grid.Column="1"
BackgroundColor="#222222"
ShowCoordinateSystem="True"
ShowFrameRate="True"
ShowCameraInfo="True"
OITRenderMode="DepthPeeling"
EnableDeferredRendering="True"
EnableSwapChainRendering="False"
CoordinateSystemLabelForeground="AliceBlue"
EffectsManager="{Binding EffectsManager}"
MSAA="Maximum">
<hdx:Viewport3DX.DefaultCamera>
<hdx:PerspectiveCamera Position="0,0,15" LookDirection="0,0,-1" FieldOfView="45"/>
</hdx:Viewport3DX.DefaultCamera>
<hdx:Viewport3DX.Camera>
<hdx:PerspectiveCamera Position="0,0,15" LookDirection="0,0,-1" FieldOfView="45"/>
</hdx:Viewport3DX.Camera>
</hdx:Viewport3DX>由于SharpDX调用GPU的内存管理，属于非托管内存，所以你需要手动管理视口的内存。

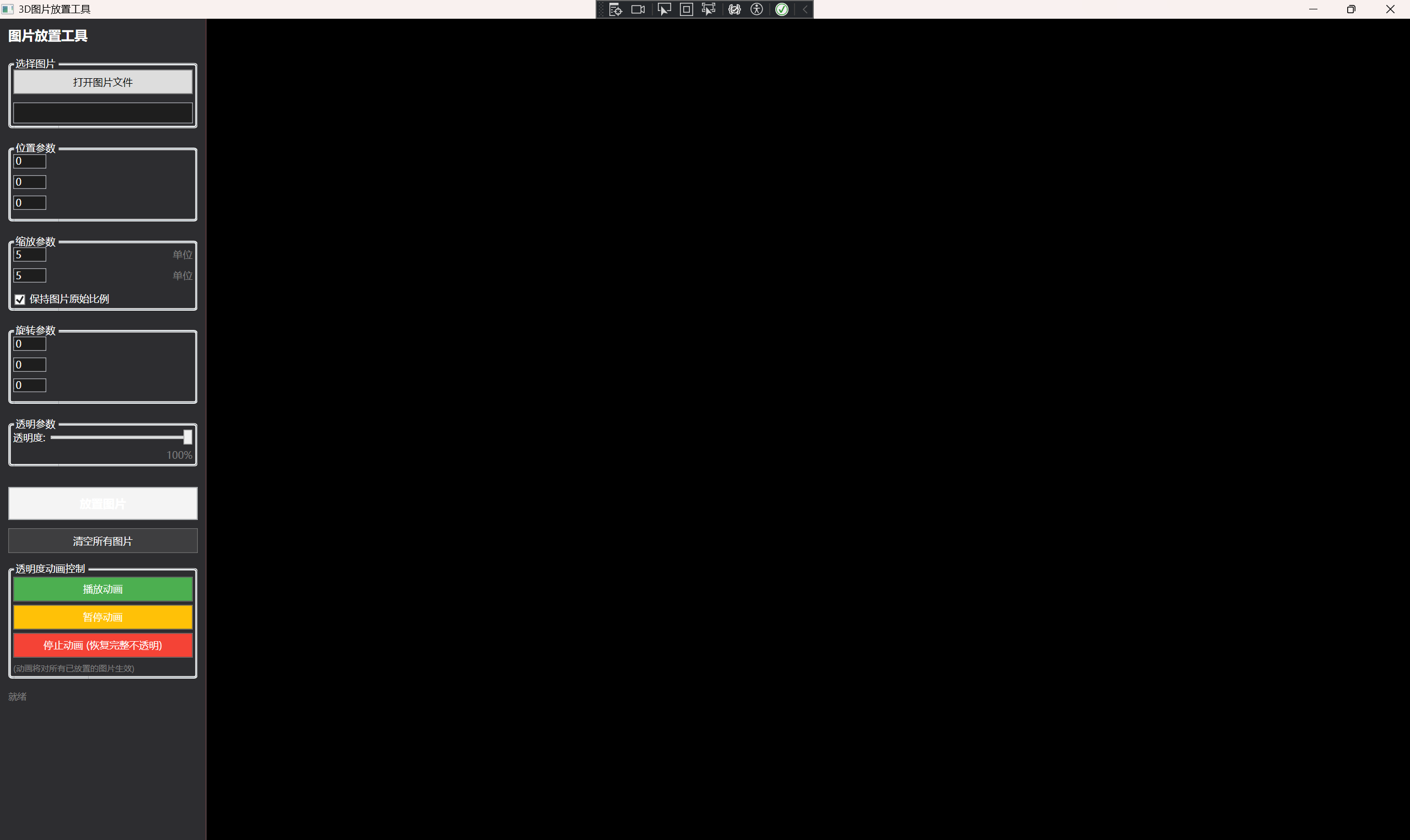

你必须在后端编写 EffectsManager="{Binding EffectsManager}"，这个属性是负责接管WPF和GPU渲染管线的桥梁。如果没有写这个，你的视口将一直会是黑屏，就像这样
EffectMagaer就是初始化视口的对象，你必须手动管理他的生命周期，防止进程结束后内存残留。
using HelixToolkit;
using HelixToolkit.Geometry;
using HelixToolkit.Maths;
using HelixToolkit.SharpDX;
using HelixToolkit.Wpf.SharpDX;
using SharpDX;
using System;
using System.Collections.Generic;
using System.Numerics;
using System.Windows;
using System.Windows.Media.Media3D;
namespace SharpDX渲染框架使用示例
{
public partial class MainWindow : Window
{
public DefaultEffectsManager EffectsManager { get; } = new DefaultEffectsManager();
public MainWindow()
{
InitializeComponent();
}
private void Window_Closing(object sender, System.ComponentModel.CancelEventArgs e)
{
MyViewport?.Dispose();
}
}
}（2）渲染模式属性设置
写上这个，你的视口就能正常工作了（你也可以使用MVVM进行绑定，不过你需要手动管理它）
还有，你必须设置这四个负责渲染模式的属性：
OITRenderMode="DepthPeeling" <!-- 设置OIT模式，解决透明部分遮挡问题-->
EnableDeferredRendering="True" <!--开启延迟渲染，提高性能-->
EnableSwapChainRendering="True" <!--开启后，控件放在顶层，不会被其他控件遮盖，性能高；关闭后，可以被其他控件遮盖，性能低-->
MSAA="Maximum" <!--抗锯齿-->
其余属性都是视口的辅助信息显示属性，根据自己需要设置。
（3）关于相机
你可能会发现，我设置了两个相机
<hdx:Viewport3DX.DefaultCamera>
<hdx:PerspectiveCamera Position="0,0,15" LookDirection="0,0,-1" FieldOfView="45"/>
</hdx:Viewport3DX.DefaultCamera>
<hdx:Viewport3DX.Camera>
<hdx:PerspectiveCamera Position="0,0,15" LookDirection="0,0,-1" FieldOfView="45"/>
</hdx:Viewport3DX.Camera>
</hdx:Viewport3DX.DefaultCamera>这两者的区别在于：Camera是当前实际用于渲染的相机；而DefaultCamera是一个备份，用于在用户进行“重置视图”（Zoom Extents）等操作时，将相机恢复到你预设的初始位置。
在后端代码设置相机参数的时候，通常使用这种方法设置：
public void ReSetCameraLookDir(double ms = 1000.0)
{
if (MyViewport.Camera is HelixToolkit.Wpf.SharpDX.PerspectiveCamera camera)
{
camera.ChangeDirection(new Vector3D(0,0,-1), new Vector3D(0,1,0), ms);
}
}这是一个重置镜头的函数。
（4）模型生成算法流程
1. 使用MeshBuilder类，创建模型几何体，并生成面和法线，这里使用Cube立方体，只在Cube的朝前方的面设置法线。
2. 使用MeshBuilder的对象生成MeshGeometry3D几何体
3. 设置几何体的位置参数（根据图片大小和设置的模型坐标值来设置位置）
4. 生成纹理TextureModel，纹理是材质的一部分，就像之前说的，hlsl工作原理，你需要采样器采集纹理，然后进行渲染。
5. 生成材质，需要用到之前生成的纹理。SharpDX封装了更多材质，这里使用PhongMaterial材质，对于它的参数，我简要说明：
var material = new PhongMaterial { EmissiveMap = textureModel, //自发光的纹理 EmissiveColor = new Color4(1, 1, 1, (float)opacity), //自发光的光线参与模型ARGB通道渲染的权值 DiffuseMap = textureModel, //漫反射的纹理 DiffuseColor = new Color4(0, 0, 0, (float)opacity), // 漫反射光线对模型渲染ARGB通道的权值 AmbientColor = new Color4(0, 0, 0, 1), SpecularColor = new Color4(0, 0, 0, 1) }; 对于*Map,就是某种光打在模型体上的纹理，比如，你有一个直射光线，直射光线照在你的模型上，反射出来的纹理是什么。比方说，太阳光打在叶子上，叶子接受光，通过漫反射，返回了绿色和叶脉的纹理。 对于*Color，就是不同种光线打在模型上，模型对该种光线的反射程度，比方说，亮着的LED灯，明显是自发光要比外界光照射在他上面多得多，所以你看到的就是它自发光的纹理和颜色偏多，漫反射渲染出来的纹理权重就很少了。6. 创建模型MeshGeometryModel3D，需要用到之前的几何体和材质，
这里最关键！一定要设置IsTransparent = true ；这是解决的核心。
7. 可选部分，设置模型的渲染变换属性，如果你有需要控制模型变换的需求，记得加上。
private MeshGeometryModel3D CreateImageModel(string path, double width, double height,
double posX, double posY, double posZ,
double rotX, double rotY, double rotZ,
double opacity)
{
// 1. 使用 AddCube(BoxFaces.Front) 创建前面
var meshBuilder = new MeshBuilder();
meshBuilder.AddCube(BoxFaces.Front);
var geometry = meshBuilder.ToMeshGeometry3D();
// 2. 重新设置顶点位置，调整为指定宽高
float halfW = (float)width / 2;
float halfH = (float)height / 2;
geometry.Positions = new Vector3Collection
{
new Vector3(-halfW, -halfH, 0),
new Vector3( halfW, -halfH, 0),
new Vector3( halfW, halfH, 0),
new Vector3(-halfW, halfH, 0)
};
// 3. 加载纹理（关键：第二个参数为 false，禁用预乘Alpha，防止透明区域变黑）
var textureModel = new TextureModel(path);
// 4. 创建材质：同时使用 EmissiveMap + DiffuseMap，并将漫反射颜色设为黑色，自发光颜色设为白色，
// 这样材质不受外部光照影响，直接显示纹理原色，并且透明度正确。
var material = new PhongMaterial
{
EmissiveMap = textureModel,
EmissiveColor = new Color4(1, 1, 1, (float)opacity),
DiffuseMap = textureModel,
DiffuseColor = new Color4(0, 0, 0, (float)opacity), // 漫反射贡献为0
AmbientColor = new Color4(0, 0, 0, 1),
SpecularColor = new Color4(0, 0, 0, 1)
};
// 5. 创建模型
var model = new MeshGeometryModel3D
{
Geometry = geometry,
Material = material,
IsTransparent = true // 告诉渲染器这是透明物体
};
// 6. 设置变换（位置 + 旋转）
var transformGroup = new Transform3DGroup();
transformGroup.Children.Add(new TranslateTransform3D(posX, posY, posZ));
if (rotZ != 0)
transformGroup.Children.Add(new RotateTransform3D(new AxisAngleRotation3D(new Vector3D(0, 0, 1), rotZ)));
if (rotY != 0) transformGroup.Children.Add(new RotateTransform3D(new AxisAngleRotation3D(new Vector3D(0, 1, 0), rotY)));
if (rotX != 0)
transformGroup.Children.Add(new RotateTransform3D(new AxisAngleRotation3D(new Vector3D(1, 0, 0), rotX)));
model.Transform = transformGroup;
return model;
}5. 项目演示

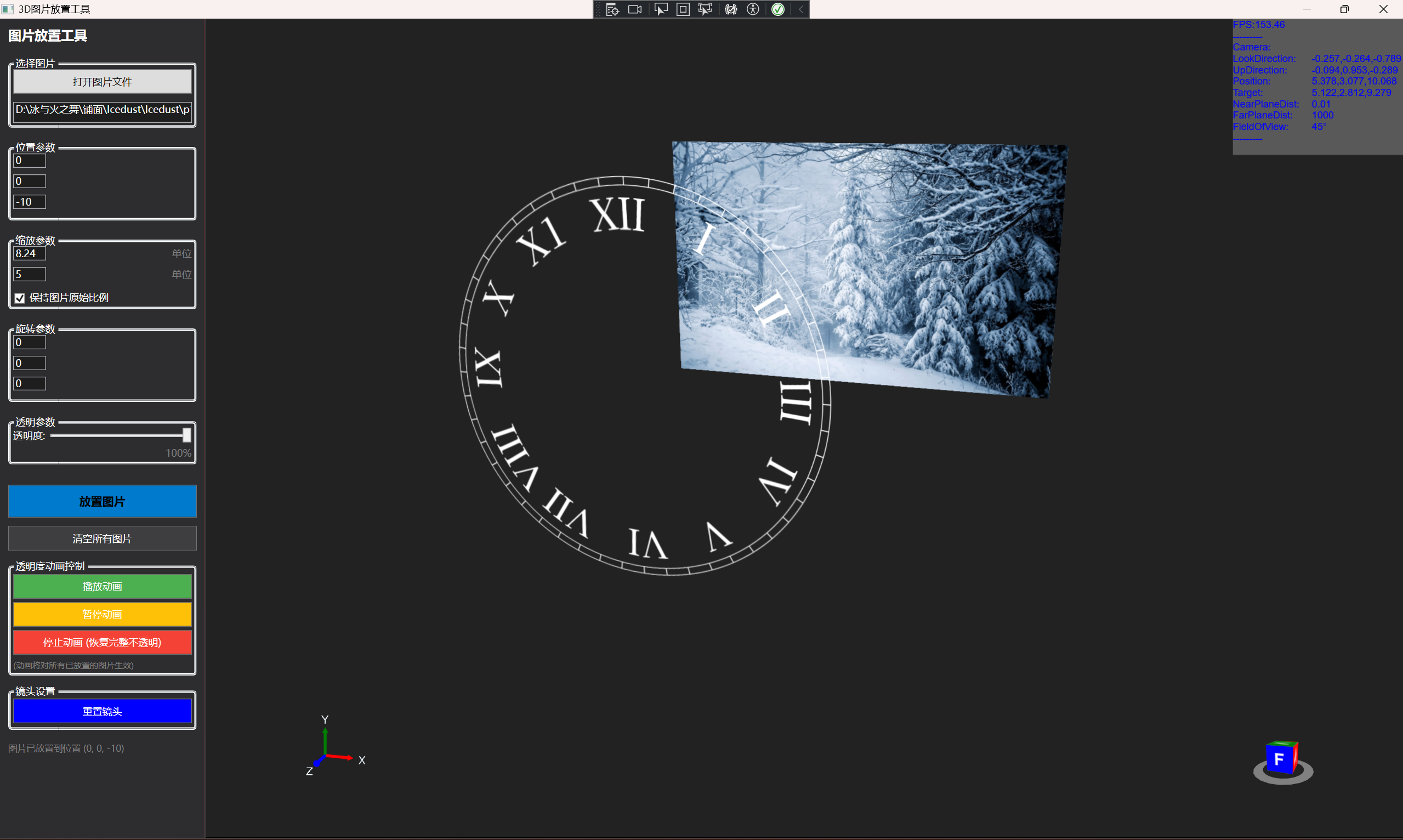

可以看到，前者没有把后面的图片遮挡，问题得以解决。
后记
SharpDX内置了很多快捷键，比如按下W,S,A,D,Q,Z,可以移动相机位置。右键鼠标移动可以旋转视角。按住Alt并右键鼠标移动可以调整视野。上下左右键也可以转动视野。
你可以自己探索更多功能。
