Next AI Draw.io

官网，基于Draw.io的开源（GitHub，28.4K Star，3K Fork）跨平台AI图表生成工具。

优势：

• 专业级输出质量
• 完全开源，支持本地部署
• 与Draw.io生态完全兼容
• 支持团队协作和版本控制

核心功能：

• 自然语言驱动图表创建
• 支持流程图、UML图、架构图等
• 实时编辑和修改
• 多AI模型支持（OpenAI、Claude、Google等）

实战

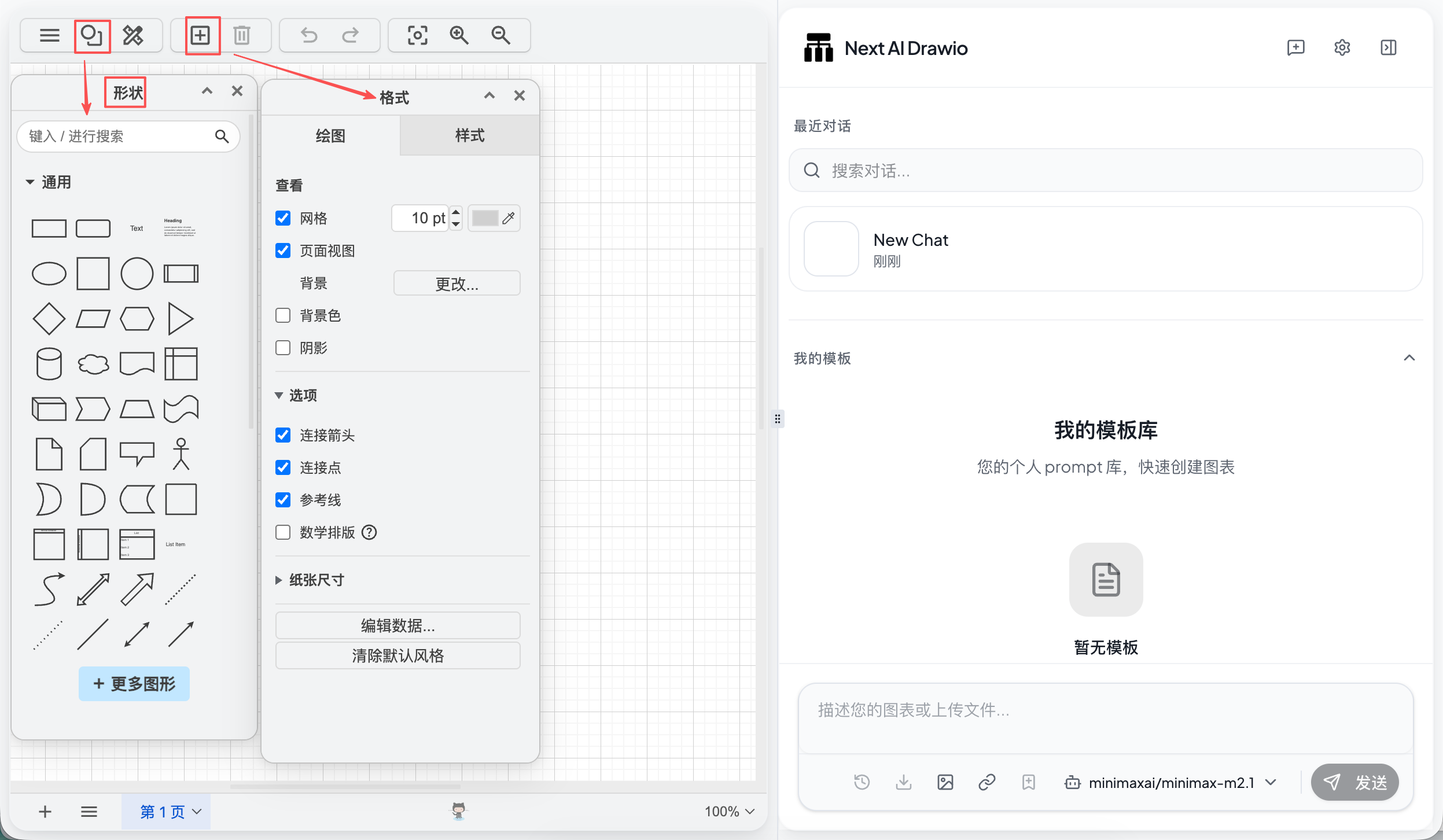

官方提供多种使用方式：

• 官网：就是在线SaaS，无需登录即可基于浏览器使用
• 从GitHub Release页面下载二进制安装包文件

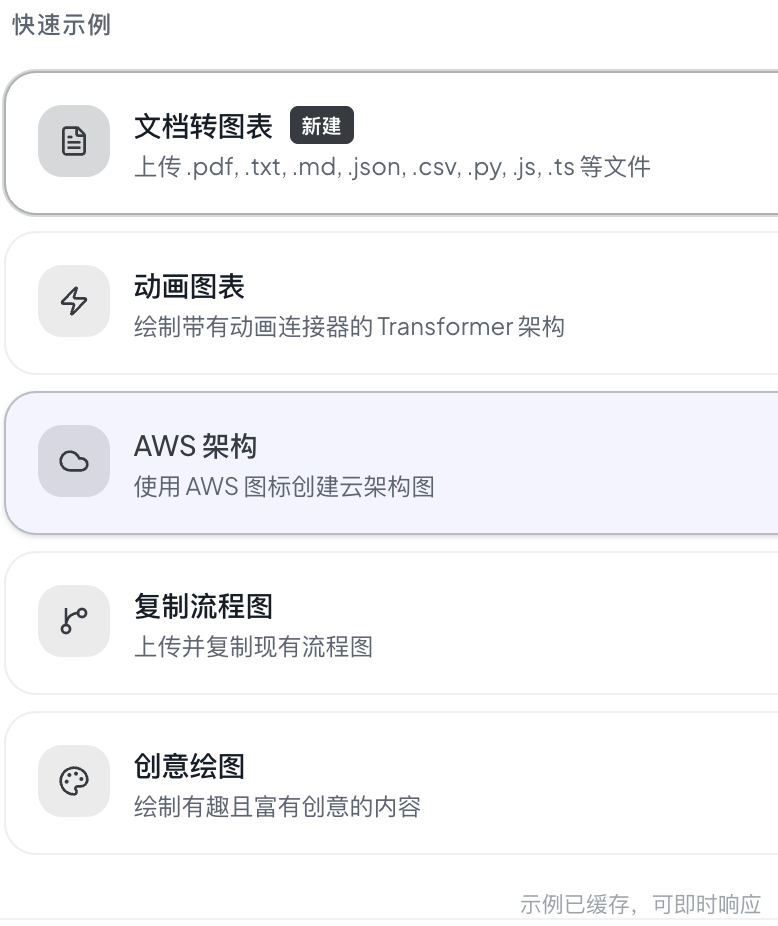

官方提供快速示例

Fireworks-Tech-Graph

开源（GitHub，5.3K Star，470 Fork）Claude Code Skill，用自然语言描述系统，生成生产级的SVG+PNG技术图表，支持中英文。

功能特性：

• 7 种视觉风格
  • 白底扁平风：适合博客和文档，干净利落
  • 暗黑终端风：霓虹配色加等宽字体
  • 蓝图风：深蓝底加网格线，适合工程图纸
  • Notion Clean：极简，
  • Claude Official：Anthropic标志性的温暖奶油色，
  • OpenAI Official：纯白底配品牌绿，
• 支持14种UML图表类型：类图、组件图、包图、部署图、序列图、时序图、状态机图、活动图、用例图、交互图、ER图、
• 自带AI/Agent领域的知识库：Mem0记忆架构、Tool Call流程、Multi-Agent协作拓扑…
• Agentic Search模式，Query Planning（查询规划），Multi-step Retrieval（多步检索），Synthesis（综合合成），Reflection（反思优化）的完整搜索闭环。
• 自带4个辅助脚本
  • generate-diagram.sh：用来验证SVG并导出PNG
  • generate-from-template.py：从模板快速创建起始SVG
  • validate-svg.sh：单独验证语法
  • test-all-styles.sh：批量测试所有风格

实战

基于Claude Code安装：

claude skills add https://github.com/yizhiyanhua-ai/fireworks-tech-graph
# 导出PNG，还得装rsvg-convert
brew install librsvg
sudo apt-get install librsvg2-bin
# Windows用户：手动安装MSYS2、librsvg

Architecture Diagram Generator

开源（GitHub，4.7K Star，352 Fork）专门用于生成架构图的Claude Skill。

SKILL.md定义一套完整的设计系统，包括颜色规范、组件样式、排版规则、SVG布局约定，让AI按这套系统生成HTML+内联SVG代码。AI输出的不是一张图片，而是完整HTML文件，SVG全部内联，样式全部嵌入，打开即用。

设计细节：

• 语义色彩分层：Frontend用Cyan（青色），Backend用Emerald（翠绿），Database用Violet（紫色），Cloud用Amber（琥珀），安全相关用Rose（玫瑰红）。颜色有对应的语义。
• 箭头渲染顺序：连接线先于组件框绘制，保证箭头在视觉上位于组件之后，避免箭头盖住文字。组件框还会在半透明色块下面额外画一个纯色遮罩层，防止箭头"透过"半透明区域。这种细节在draw.io里需要手动处理，Skill直接内置。
• 图例位置约束：Legend必须放在所有边界框的外面，并计算最低边界再加20px距离，防止标注被区域框遮住。

Excalidraw Diagram Skill

基于开源白板工具Excalidraw构建的开源（GitHub，2.9K Star，375 Fork）AI技能插件，允许AI助手（如Claude、ChatGPT等）在对话中直接创建、编辑和解释手绘风格的图表。这个技能将自然语言转换为可视化图表，大大增强AI在技术沟通、系统设计和思维导图方面的能力。

核心功能特性

1. 图表创建能力
   • 手绘风格图表：创建具有手绘感的流程图、架构图、思维导图
   • 多元素支持：支持形状、箭头、文本、连接线、图标等
   • 实时协作：支持多人实时编辑和协作
   • 导出格式：支持PNG、SVG、Excalidraw文件格式导出
2. AI集成特性
   • 自然语言到图表：用户用自然语言描述，AI生成对应图表
   • 图表解释分析：AI可以分析现有图表并解释其内容
   • 智能布局：自动优化图表布局和元素排列
   • 样式建议：根据内容推荐合适的图表样式和颜色
3. 技术架构
   • 前端：基于React的Excalidraw核心
   • AI集成：通过API与AI模型交互
   • 数据格式：使用JSON格式存储图表数据
   • 扩展性：支持自定义组件和插件

安装：

git clone https://github.com/coleam00/excalidraw-diagram-skill.git
cp -r excalidraw-diagram-skill .claude/skills/excalidraw-diagram

设置：

cd .claude/skills/excalidraw-diagram/references
uv sync
uv run playwright install chromium

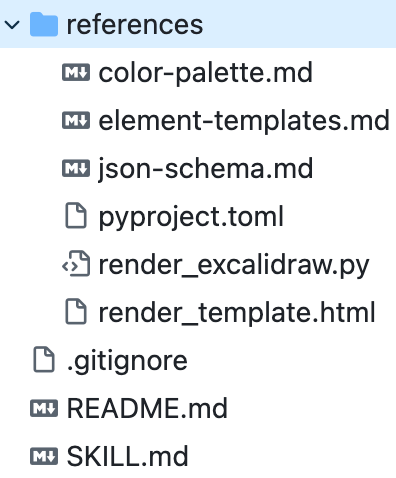

代码仓库主要就是Skill.md文档：

Codag

官网，专为软件工程师打造的开源（GitHub，516 Star，42 Fork）VS Code扩展，分析代码，画流程图。

利用Tree-sitter解析器和LLM，深入理解代码语义。能识别出所有LLM API调用、决策分支（Branching Logic）和数据转换步骤，并将它们渲染成交互式的DAG（有向无环图）。修改代码时，DAG也会实时更新。

官方Demo动图有21.5M，请去GitHub查看。

功能

• 实时联动，所见即所得 (Live Graph Updates)：利用Tree-sitter增量解析技术，修改函数名或增加新的LLM调用，右侧流程图会瞬间刷新。修改过的节点还会高亮显示，可清楚地看到变动点。
• 点击跳转，双向导航 (Click-to-Source)：每一个节点都对应代码中的具体函数或调用，双向链接彻底打通逻辑视图和代码视图的隔阂：
  • 图到代码：点击图上的节点，编辑器直接跳转到对应的代码行。
  • 代码到图：在代码中选中函数，图上对应的节点也会高亮。
• 全栈兼容：包括Python、TypeScript等语言，OpenAI等模型，LangChain、LlamaIndex、CrewAI等智能体框架。

实战

基于源码安装：

git clone https://github.com/michaelzixizhou/codag.git
cd codag
cp backend/.env.example backend/.env
vim backend/.env，
# 填入GEMINI_API_KEY=xxxxx
docker compose up -d

安装VS Code插件，或下载.vsix文件本地安装，连接本地。

Smart Draw

项目首页，开源（GitHub，416 Star，86 Fork）专注于Excalidraw的AI增强工具。

功能特性：

• 自然语言生成Excalidraw图表
• 实时流式响应和渲染
• 多会话管理
• 支持多种AI API，包括国内服务商
• 本地存储，数据安全
• 移动端适配良好

Diagram GPT

项目首页，基于Mermaid.js，用自然语言生成图表的开源（GitHub，318 Star，76 Fork）项目，支持多种图表类型：流程图、序列图、类图、用户旅程图、甘特图、C4架构图、思维导图。

核心特性：

• 无需学习专业绘图语法
• 一键生成多种图表类型
• 支持导出为SVG、PNG、Markdown
• 响应式设计，移动端友好

安装：

git clone https://github.com/fraserxu/diagram-gpt.git
cd diagram-gpt
npm run dev
# or
yarn dev
# or
pnpm dev

浏览器打开http://localhost:3000开始体验。

AI Excalidraw

项目首页，
专为Excalidraw优化的AI集成的开源（GitHub，191 Star，44 Fork）工具。

功能特性：

• 自然语言绘图
• 多模型支持（OpenAI、智谱AI、阿里百炼等）
• 本地优先存储
• 响应式设计

基于源码部署：

git clone https://github.com/co-pine/ai-excalidraw.git
cd ai-excalidraw
bun install
bun run dev

浏览器打开http://localhost:3000开始体验。
