一、引言

随着无人机应用领域的不断拓展，对其飞行控制的精确性和稳定性提出了更高要求。模型预测控制（MPC）作为一种先进的控制策略，能够有效处理多变量、有约束的复杂系统控制问题，在无人机自动驾驶仪设计中具有显著优势。构建基于 MPC 自动驾驶仪的无人机模拟器，不仅有助于深入研究和优化无人机控制算法，还能为实际飞行提供可靠的理论支持与技术验证。

二、模型预测控制（MPC）原理

1. 基本概念

   ：MPC 基于系统的动态模型，通过预测系统未来的行为，在每个采样时刻求解一个有限时域的优化问题，以确定当前时刻的最优控制输入。它考虑了系统的约束条件，如控制输入的幅值限制、状态变量的边界等，能够在满足这些约束的前提下实现系统性能的优化。

2. 实现步骤

   ：

   • 模型建立

     ：首先需要建立无人机的精确动态模型，描述无人机在三维空间中的运动状态与控制输入之间的关系。常用的方法是基于牛顿 - 欧拉方程，结合无人机的空气动力学特性，建立非线性动力学模型。例如，对于四旋翼无人机，其动力学模型可表示为：mx¨=Ftotal,xmy¨=Ftotal,ymz¨=Ftotal,z−mgϕ˙=p+(tanθ)(qsinϕ+rcosϕ)θ˙=qcosϕ−rsinϕψ˙=(qsinϕ+rcosϕ)/cosθ其中，m为无人机质量，g为重力加速度，(x,y,z)为无人机在惯性坐标系下的位置，(ϕ,θ,ψ)为姿态角，(p,q,r)为角速度，Ftotal,x、Ftotal,y、Ftotal,z为总推力在各坐标轴上的分量。

   • 预测模型

     ：基于建立的动态模型，预测无人机在未来多个时刻的状态。在每个采样时刻，根据当前状态和未来的控制输入序列，利用模型计算出未来的状态轨迹。

   • 优化求解

     ：定义一个性能指标函数，通常包括跟踪误差、控制输入变化量等项，如：J=∑k=1Np(y(k+1∣k)−yref(k+1))TQ(y(k+1∣k)−yref(k+1))+∑k=0Nc−1Δu(k)TRΔu(k)其中，y(k+1∣k)为预测的未来状态，yref(k+1)为参考状态，Np为预测时域，Nc为控制时域，Q和R为权重矩阵，Δu(k)为控制输入的变化量。在满足系统约束条件下，求解该性能指标函数的最小值，得到当前时刻的最优控制输入。

   • 滚动优化

     ：只将优化得到的第一个控制输入作用于系统，在下一个采样时刻，重复上述预测、优化步骤，不断更新控制输入，实现滚动优化控制。

三、基于 MPC 自动驾驶仪的设计

1. 功能模块

   ：

   • 状态估计模块

     ：利用传感器数据（如加速度计、陀螺仪、GPS 等），通过扩展卡尔曼滤波（EKF）或无迹卡尔曼滤波（UKF）等算法，实时估计无人机的当前状态，包括位置、姿态、速度等信息。

   • 轨迹规划模块

     ：根据任务需求，如目标位置、飞行路径等，规划出无人机的期望轨迹。常见的轨迹规划算法有 A * 算法、Dijkstra 算法等，在复杂环境中，还可结合环境地图和避障算法进行路径优化。

   • MPC 控制模块

     ：根据状态估计模块提供的当前状态和轨迹规划模块生成的期望轨迹，基于 MPC 原理计算出最优控制输入，输出给无人机的执行机构（如电机、舵机等）。

2. 参数调整与优化

   ：MPC 控制器的性能很大程度上依赖于参数的选择，如预测时域Np、控制时域Nc、权重矩阵Q和R等。这些参数需要根据无人机的动态特性、任务要求以及环境条件进行调整和优化。例如，在高速飞行或对轨迹跟踪精度要求较高的任务中，可适当增大预测时域Np和权重矩阵Q中与位置误差相关的元素，以提高对未来状态的预测能力和对轨迹跟踪误差的惩罚力度。

四、无人机模拟器构建

1. 环境建模

   ：使用专业的仿真软件（如 MATLAB 的 Simulink、AirSim 等）构建无人机飞行的虚拟环境。在环境中精确模拟各种场景，包括不同地形（如平原、山区）、气象条件（如风速、风向）以及障碍物分布等。例如，在 Simulink 中，可以利用 3D 场景建模工具创建具有不同地形地貌的飞行区域，并通过风速模块模拟不同强度和方向的风场。

2. 无人机模型集成

   ：将建立的无人机动力学模型和基于 MPC 的自动驾驶仪模型集成到模拟器中。设置无人机的物理参数，如质量、惯量、旋翼推力系数等，使其与实际无人机特性相符。同时，模拟无人机传感器的噪声和延迟，以更真实地反映实际飞行情况。

3. 仿真实验与验证

   ：在模拟器中进行各种飞行任务的仿真实验，如定点悬停、航线飞行、避障飞行等。通过对比无人机的实际飞行轨迹与期望轨迹，评估基于 MPC 自动驾驶仪的性能。分析不同参数设置下 MPC 控制器的响应特性，如跟踪误差、超调量、调节时间等，进一步优化控制器参数。例如，在定点悬停实验中，观察无人机在受到外界干扰（如阵风）时，MPC 控制器能否快速调整控制输入，使无人机稳定保持在目标位置附近。

五、优势与挑战

1. 优势

   ：

   • 精确控制

     ：MPC 能够充分考虑无人机的动态特性和约束条件，实现对无人机位置、姿态的精确跟踪控制，提高飞行的稳定性和准确性。

   • 适应性强

     ：可以实时处理复杂环境下的多变量控制问题，对不同的飞行任务和环境变化具有较好的适应性，如在强风、复杂地形等条件下仍能保持良好的控制性能。

   • 优化性能

     ：通过滚动优化策略，MPC 能够在每个采样时刻根据系统当前状态和未来预测，做出最优决策，从而优化无人机的飞行性能，如减少能量消耗、提高飞行效率等。

2. 挑战

   ：

   • 计算复杂度

     ：MPC 需要在每个采样时刻求解一个优化问题，计算量较大，对硬件性能要求较高。在实际应用中，需要采用高效的优化算法和硬件加速技术，以满足实时性要求。

   • 模型准确性

     ：MPC 的性能依赖于无人机模型的准确性，实际飞行中，无人机的动力学特性可能受到多种因素影响（如空气动力学参数的变化、传感器误差等），导致模型与实际情况存在偏差，影响控制效果。因此，需要不断改进模型和采用自适应控制策略，以提高模型的准确性和鲁棒性。

六、结论

基于模型预测控制（MPC）的自动驾驶仪的无人机模拟器为无人机控制技术的研究和发展提供了重要的平台。通过深入理解 MPC 原理，设计并优化基于 MPC 的自动驾驶仪，以及构建逼真的无人机模拟器，可以有效提升无人机的飞行控制性能，探索其在复杂环境和多样化任务中的应用潜力。尽管面临计算复杂度和模型准确性等挑战，但随着硬件技术的不断进步和控制算法的持续优化，基于 MPC 的无人机控制技术有望在未来无人机领域得到更广泛的应用和发展。

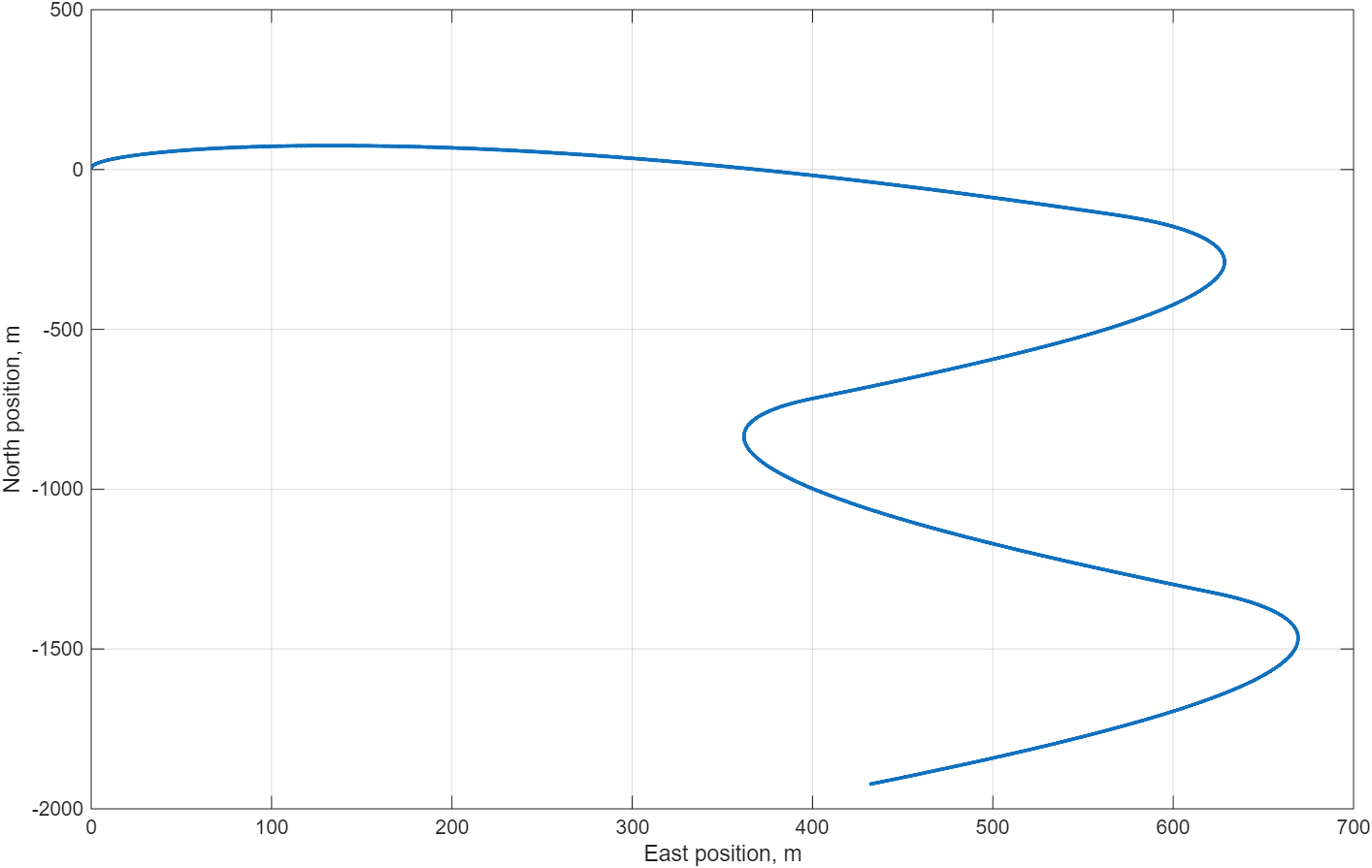

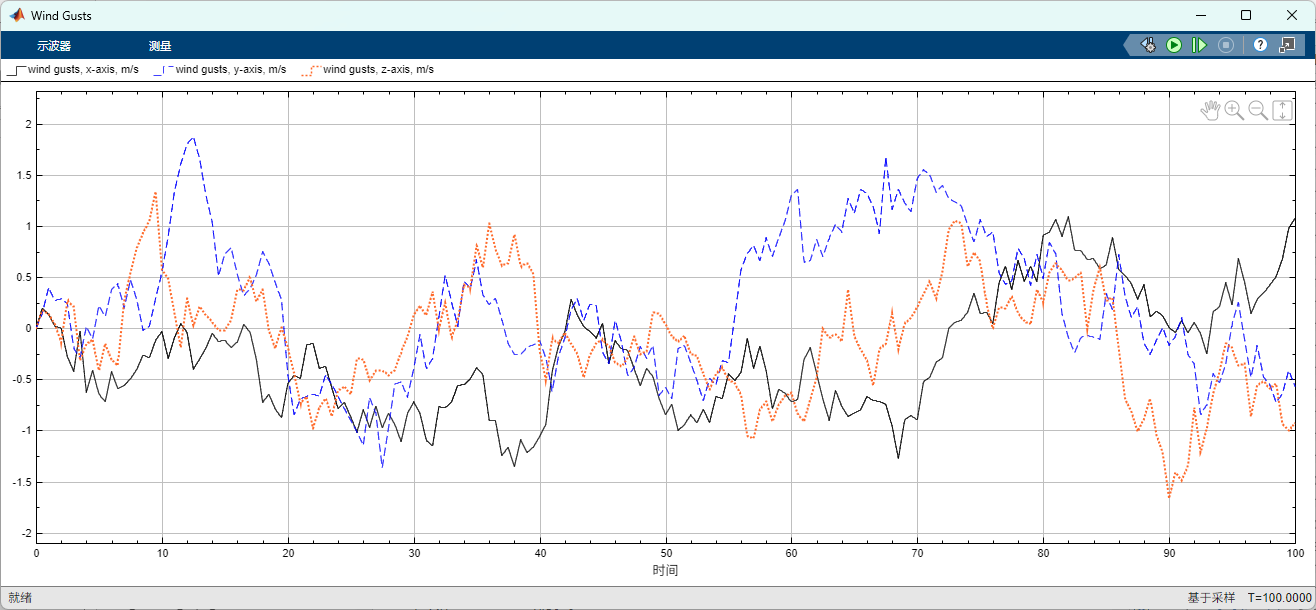

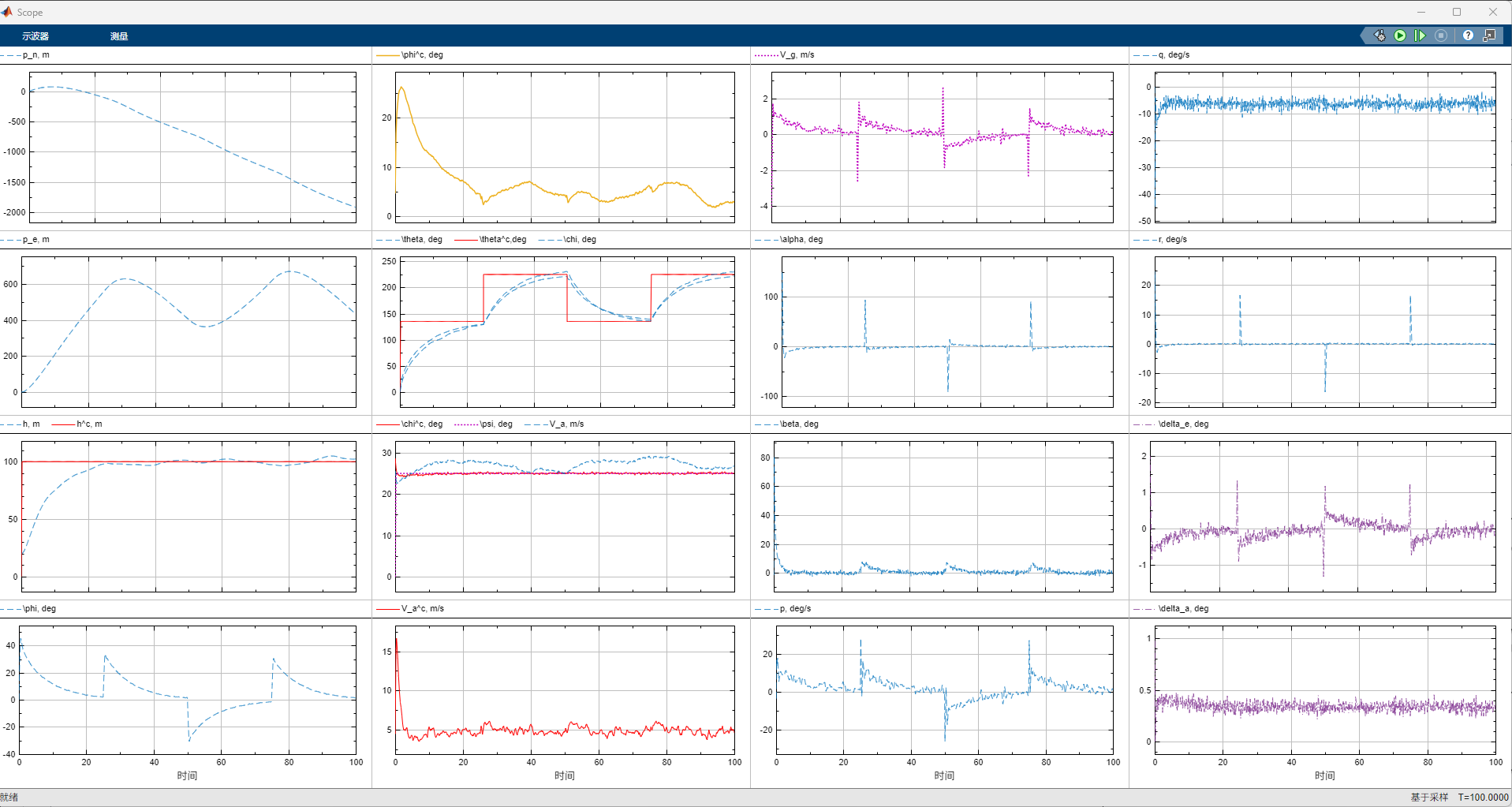

⛳️ 运行结果

📣 部分代码

% wind_gusts: vector of gusts along body axes

% wind_steady: vector of steady wind along NED axes

    u       = x(4); % velocity along body x-axis

    v       = x(5); % velocity along body y-axis

    w       = x(6); % velocity along body z-axis

    phi     = x(7); % roll angle

    theta   = x(8); % pitch angle

    psi     = x(9); % yaw angle

    R = rotation_matrix(phi,theta,psi);  % NED to body

    % compute wind data in body frame

    Vw = wind_gusts + R*wind_steady;

    % compute air data

    Var = [u-Vw(1); v-Vw(2); w-Vw(3)];

    ur = Var(1);

    vr = Var(2);

    wr = Var(3);

    Va = norm(Var);

    alpha = atan(wr/ur);

    beta = asin(vr/Va);

end
